Технические характеристики Измерителя сопротивления АКИП-6306
|
Технические параметры |
Значение |
||||||||||
|
Сопротивление |
Диапазон измерений |
0,1 мкОм…3,2 МОм |
|||||||||
|
|
Пределы измерений (Ом) |
3 m |
30 m |
300 m |
3 |
30 |
300 |
3 к |
30 к |
300 к |
3 М |
|
|
Разрешение (Ом) |
0,1μ |
1μ |
10μ |
100μ |
1m |
10m |
100m |
1 |
10 |
100 |
|
|
Тестовый ток |
1 мкА…1 А (режим «Hi»); |
|||||||||
|
|
Напряжение (ХХ) |
< 1 В …<5,5 В |
|||||||||
|
|
Погрешность измерений |
±(0,02 % ·Rx + 0,001%·Rпр) |
|||||||||
|
Запуск |
Запуск измерений |
Внутренний, Авто |
|||||||||
|
Компарирование (СОМР) |
Допусковый контроль |
в абсолютных (Abs) и относительных единицах (%): High/ In/ LOW |
|||||||||
|
Память |
Экранная информация |
10 групп (А….L) х100 результатов (1000 ячеек); режим - Ручной/ Авто |
|||||||||
|
|
Регистратор данных |
6000 ячеек (10 групп), регулируемый выборки (0,1 - 99,9с) |
|||||||||
|
Дополнительные функции |
Режим сбора данных |
Автоудержание (Auto-Hold), усреднение (Avg 2…20), уст. «0»-показаний (Zero adj), автосохранение (autoMemorySave), автовыключение питания (APS), задержка запуска измерений (DelayTime = 10-30-50-100-300-500-1000мс) |
|||||||||
|
|
Измерения |
Компенсация паразитной термоЭДС (OVC/Offsetvoltagecompensation), корреляция температуры (термокомпенсация/ TC, термопреобразование/ ΔT), |
|||||||||
|
Дисплей |
Тип экрана |
ЖК- дисплей (монохромный) |
|||||||||
|
|
Формат индикации |
5 ½ разрядов, максимально «35.000» (3 цифровых шкалы) |
|||||||||
|
|
Размер |
диагональ 11 см |
|||||||||
|
Общие данные |
Скорость измерения |
5 изм./с (80мс) |
|||||||||
|
|
Память |
9 настроек (запись/ вызов профиля) |
|||||||||
|
|
Интерфейс |
USB |
|||||||||
|
|
Тип входных гнезд |
гнезда 4 мм |
|||||||||
|
|
Напряжение питания |
12 В (Li-ion аккумуляторной батарея 1700мАч) или 1,5 В х 8 шт (тип АА/ LR6) |
|||||||||
|
|
Габариты (Ш*В*Г) |
208 х 52 х 120мм |
|||||||||
|
|
Масса |
1 кг |
|||||||||

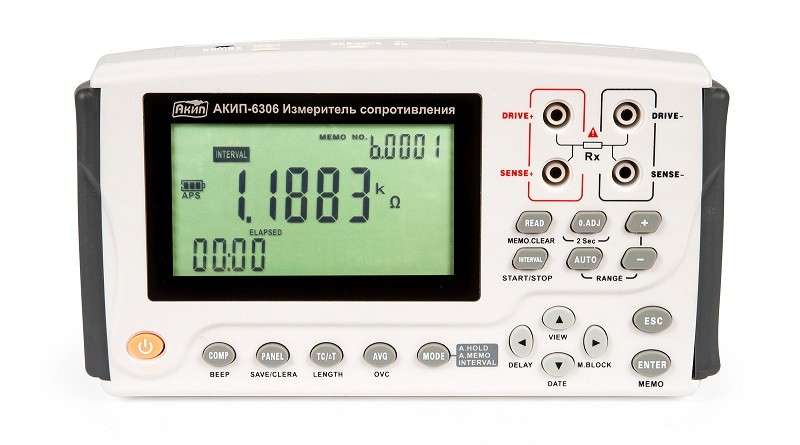

Описание Измерителя сопротивления АКИП-6306
АКИП-6306 использует четырехпроводной метод подключения к цепи для точных измерений сопротивления постоянному току в таких целевых сферах, как контроль низкоомных обмоток электромоторов и трансформаторов, измерение переходных контактов, металлосвязи и сварных швов, дрожек печатных плат ПК, предохранителей, резисторов и материалов, в том числе, таких как электропроводящая резина и пластик.
Прибор обеспечивает коррекцию по температуре (Temperature compensation), что наиболее востребовано для приложений, где при измерении возможны флуктуации значений сопротивления при колебаниях температуры в точке измерений. Предусмотрен режим компенсации напряжения смещения (Offset Voltage Compensation/ OVC). Эта функция автоматически компенсирует паразитное смещение напряжения, как результат термоЭДС (thermal emf) или в следствии внутреннего смещения прибора при измерении.
Особенности эксплуатации:
- Полная автономность, компактные размеры;
- Контроль металлосвязи (поиск дефектов сварки труб и контактов присоединений);
- Проверка цепей заземления электромобилей и ТС на электрической тяге (приводе);
- Определение длины кабеля (Length Conversion Function)*;
Измерение сопротивления катушек и намоточных изделий (большой эл./мотор, трансформатор, индуктор и пр.).
*- Измерение длины провода (measuring conductor length /функция преобразования в расстояние) В целевых приложениях измерений протяженности цепи (например, длины кабеля) эта функция преобразует измеренное сопротивление в линейный размер проводника при помощи значения удельного сопротивления проводника известного сечения (Ом/м) для отображения длины.
Возможность тестирования малым током в чувствительных приложениях (100 мА/ режим Lo): Когда производится измерение с тестовым током ≥300 мА, то загорается индикатор «300 mA»*
* при измерении сопротивления контактных соединений и металлосвязи (контакты разъема, сварные стыки, болтовые присоединения, подключения «под винт»), например в силовых проводниках питания и кабелях заземления, которые желательно измерять с использованием максимального тока, который только могут выдержать эти цепи.
Следующие аргументы объясняют причины:
Даже в соединении полностью свободным от аномалий, сравнительно высокое сопротивление может быть указано в нижней ток измерений. Это объясняется оксидной пленки, которая создается вокруг контакта, хотя оно не используется.
Даже если она считается, что не аномалия встречается с помощью небольшой ток, Секции связи иногда плавятся при большой ток. Эта проблема возникает из-за локального разогрева в цепи, вызванного протеканием большого тока при высоком сопротивлении в некоторых точках.
Особенности
- Полная автономность, компактные размеры;
- Портативный измеритель сопротивления ( по постоянному току Rdc);
- Диапазон измерений: 0,1 мкОм – 3 МОм (10 пределов);
- Базовая погрешность измерения: ± 0,02% ;
- Максимальное разрешение: 0,1 мкОм;
- Тест-сигнал: постоянный ток (до 1А);
- Измерение в абсолютных и относительных (%) единицах;
- 4-х проводная схема измерения, установка «0»-показаний (Zero adj);
- Скорость измерения: 5 изм./с;
- Функции корреляции температуры: термокомпенсация (correction/ TC )/ термопреобразование (conversion/ ΔT);
- Ручной и автоматический (AutoRange) выбор диапазона;
- Режимы измерения: непрерывно, однократно, усреднение (2-20);
- Встроенный регистратор (Logger) с рег. выборкой (0,1- 99,9с);
- Внутренняя память 6000 ячеек (10 блоков);
- Режим «Компаратор»/ Comp (допусковая сортировка с рег. звук. сигнализацией);
- Запись и воспроизведение до 9 профилей настроек;
- Встроенный таймер (дата/ время);
- ЖК- дисплей, 5 ½ разрядов («макс. 35.000»);
- Батарейное питание (Li-ion/ 1700 мАч), автовыключение;
- Ресурс автономной работы (ток 1 А): ~6-7 часов;
- Возможно питание от батарей 1,5В (8 шт);
- Интерфейс: USB.

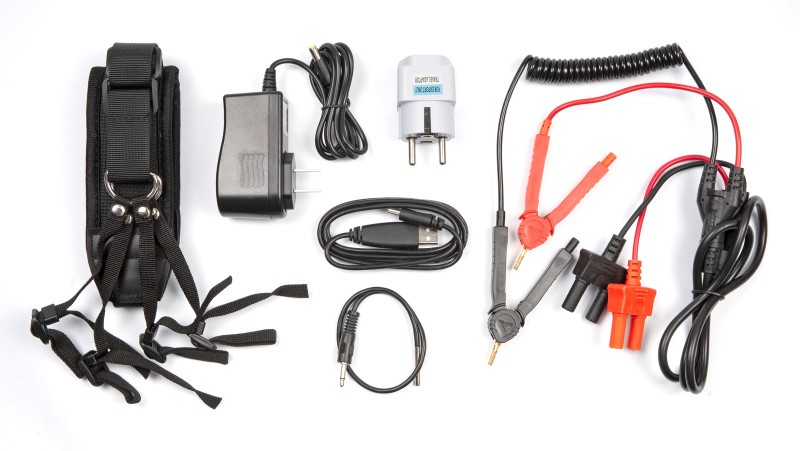

Комлектация Измерителя сопротивления АКИП-6306
- АКИП-6306 Измеритель сопротивления-1 шт.
- Измерительный 4-х пр. кабель Кельвина-1 шт.
- Внешний термодатчик (ТС- термопара)-1 шт.
- Сетевой зарядное устройство (адаптер)-1 шт.
- Сумка-1 шт.
- Интерфейсный кабель USB-1 шт.
- Ремень для переноски-1 шт.
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
|
Температура
|
нет |
|
Диапазон измерения сопротивления изоляции
|
нет |
|
Минимальное испытательное напряжение, В
|
< 1 В |
|
Максимальное испытательное напряжение, В
|
< 5,5 В |
|
Погрешность измерений сопротивления
|
± 0,02 %ИВ |
|
Измерение постоянного напряжения (до), В
|
нет |
|
Измерение переменного напряжения (до), В
|
нет |
|
Диапазон измерения сопротивления
|
0,1 мкОм - 3,2 МОм |
