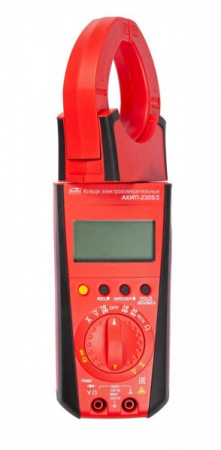

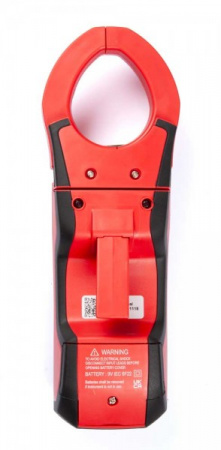

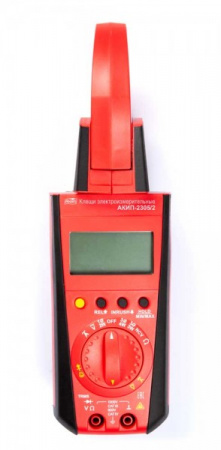

Технические характеристики Клещей электроизмерительных АКИП-2305/2
|
Технические параметры |
АКИП-2305/1 |
АКИП-2305/2 |
|
|
Измерение Силы Переменного Тока (ACA) |
Предел измерений |
99,99 A, 400 А |
999,9 А |
|
Разрешение |
0,01 А, 0,1 А |
0,01 А |
|
|
Погрешность измерения |
±(1,5% + 5 ед. счёта) @ для частоты 50/60 Гц |
||
|
Полоса частот |
40 Гц … 400 Гц |
||
|
Измерение Силы Переменного Тока С Фильтром НЧ (LPF) |
Предел измерений |
99,99 A, 400 А |
999,9 А |
|
Разрешение |
0,01 А, 0,1 А |
0,01 А |
|
|
Погрешность измерения |
Предел 99,99 A ±(1,5% + 0,3 А) @ для частоты 50…60 Гц ±(5,0% + 5 ед. счёта) @ для частоты 61…400 Гц Предел 400 A ±(1,5% + 5 ед. счёта) @ для частоты 50…60 Гц ±(5,0% + 5 ед. счёта) @ для частоты 61…400 Гц |
±(1,5% + 5 ед. счёта) @ для частоты 50…60 Гц ±(5,0% + 5 ед. счёта) @ для частоты 61…400 Гц |
|
|
Измерение Постоянного Тока/ DCА |
Предел измерений |
99,99 A, 400 А |
999,9 А |
|
Разрешение |
0,01 А, 0,1 А |
0,01 А |
|
|
Погрешность измерения1 |
±(3% + 5 ед. счёта) @ для частоты 50/60 Гц |
||
|
Полоса частот |
40 Гц … 400 Гц |
||
|
Измерение Напряжения (автовыбор AC/DC) |
Предел измерений (AC/DC) |
999,9 В |
|
|
Разрешение |
0,1В |
||
|
Погрешность измерения (DCV) |
±(0,5% + 2 ед. счёта) |
||
|
Погрешность измерения (ACV) |
±(0,75% + 5 ед. счёта) @ для частоты 50/60 Гц При использовании фильтра НЧ (LPF): ±(0,75% + 5 ед. счёта) @ для частоты 50…60 Гц ±(5,0% + 5 ед. счёта) @ для частоты 61…400 Гц |
||
|
Погрешность измерения (DC+AC) |
±(1,25% + 5 ед. счёта) |
||
|
Полоса частот |
40 Гц … 400 Гц |
||
|
Измерение Бросков Тока (INRUSH) |
Предел измерений (50 / 60Гц) |
99,99 A, 400 А |
999,9 А |
|
Погрешность измерения2 |
±(3% + 5 ед. счёта) |
||
|
Период интегрирования |
100 мс |
||
|
Активная Мощность (W) |
Пределы измерений |
9,999 / 99,99/ 999,9/ 9999 кВт |
|
|
Разрешение |
1/ 10/ 100 Вт/ 1 кВт |
||
|
Погрешность измерения3 |
±(2% + 5 ед. счёта) |
||
|
Коэфф. Мощности (PF) |
Диапазон измерений |
- 1,00 … +1,00 |
|
|
Разрешение |
0,001 |
||
|
Погрешность измерения |
± 3° |
||
|
Фазовый Сдвиг |
Диапазон измерений |
0,0 … 360° |
|
|
Разрешение |
0,1° |
||
|
Погрешность измерения3 |
± 3° |
||
|
Крест-Фактор |
Диапазон измерений |
1,0 … 2,9 / 3,0 … 5,0 |
|
|
Разрешение |
0,1 |
||
|
Погрешность измерения4 |
±(2,0% + 3 ед. счёта) / ±(3,0% + 5 ед. счёта) |
||
|
Суммарный Коэффициент Гармоник (THD) |
Диапазон измерений |
0,1 % … 99,9 % |
|
|
Разрешение |
0,1 % |
||
|
Погрешность измерения4 |
±(3,0% + 20 ед. счёта) |
||
|
Полоса частот |
45 Гц … 65 Гц |
||
|
Гармоники (Ток/Напряжение) |
Диапазон измерений (№№ гарм.) |
01 … 13 / 14 … 49 |
|
|
Разрешение |
0,1 В / 0,1 А / 0,1 % |
||
|
Погрешность измерения |
±(3,0% + 10 ед. счёта) / ±(5% + 10 ед. счёта) |
||
|
Сопротивление И Целостность Цепи |
Предел измерений |
9999 Ом |
|
|
Разрешение |
1 Ом |
||
|
Погрешность измерения |
± (0,5% + 5 ед. счёта ) |
||
|
Прозвонка цепи |
≤40 Ом (звуковой сигнал частотой 2 кГц) |
||
|
Испытание P-N перехода |
Диапазон измерений |
0…2,2 В |
|
|
Разрешение |
0,001 В |
||
|
Погрешность измерения |
± (0,5% + 5 ед. счёта) |
||
|
Общие Данные |
Тип преобразователя клещей |
датчик Холла |
|
|
Макс. индицируемое число |
9999 |
||
|
Макс. диаметр провода (Ø) |
50 мм |
40 мм |
|
|
Источник питания |
9 В х 6 (тип 6LF22 (6LR61/Крона)) |
||
|
Ресурс источника питания |
48 ч |
||
|
Автовыключение |
10 мин |
||
|
Условия эксплуатации |
0 °С … 55 °С, отн. влажность не более 75 % |
||
|
Габаритные размеры |
90 х 270 х 70 мм |
||
|
Масса |
500 г |
||
Внимание!!!: минимальное измеряемо значение в режиме ACA/DCA 0,1 А, в режиме НЧ фильтра (LPF) 1 A.
Примечание:
1. Перед выполнением измерений постоянного тока выполните автоматическую коррекцию нуля долгим нажатием клавиши REL.
2. Для АКИП-2305/1 погрешность нормируется для тока ≥ 5 А, для АКИП-2305/2 погрешность нормируется для тока ≥ 10 А.
3. Для АКИП-2305/1 погрешность нормируется для напряжения ≥ 10 В и тока ≥ 4 А. Добавить к погрешность 10 ед. счета при уровне мощности < 5 кВт/кВА или 6,7 л.с. Для АКИП-2305/2 погрешность нормируется для напряжения ≥ 10 В и тока ≥ 5 А. Добавить к погрешность 10 ед. счета при уровне мощности < 5 кВт/кВА или 6,7 л.с.
4. Погрешность нормируется для напряжения ≥ 10 В и тока ≥ 10 А.
*Ограничения по измеряемой мощности в зависимости от схемы подключения:
Для АКИП-2305/1:
- 1-фазная сеть, 2 проводная схема: 400 кВт/кВА, 536 л.с.
- 3-фазная сеть, 3 проводная схема: 1200 кВт/кВА, 1608 л.с.
- 3-фазная сеть, 4 проводная схема: 693 кВт/кВА, 928 л.с.
Для АКИП-2305/2:
- 1-фазная сеть, 2 проводная схема: 1000 кВт/кВА, 1341 л.с.
- 3-фазная сеть, 3 проводная схема: 3000 кВт/кВА, 4023 л.с.
- 3-фазная сеть, 4 проводная схема: 1732 кВт/кВА, 2322 л.с
Описание Клещей электроизмерительных АКИП-2305/2
- Измерение переменного (TRMS) тока:
- до 400 А (АКИП-2305/1),
- до 1000 А (АКИП-2305/2)
- Измерение постоянного тока (DCA):
- до 600 А (АКИП-2305/1),
- до 1000 А (АКИП-2305/2)
- Максимальный предел при измерении мощности* (активной, реактивной, полной) до 9999 кВт, лошадиных сил до 9999 лс, коэффициента мощности (PF), частоты
- Измерение постоянного и переменного (TRMS) напряжения (до 1000 В)
- Регистрация бросков пускового тока (Inrush current)
- Измерение мощности в лошадиных силах, а так же пересчет в кВт/ч
- Измерение мощности в 1Ф и 3Ф сетях*
- Автодетектирование типа сигнала (пост/ перем.), фильтр НЧ (LPF)
- Удержание показаний (Data Hold), регистрация макс/ мин значений тока и напряжения
- Измерение коэффициента гармоник (THD,%), гармоник напряжения и тока (до 49-й)
- Измерение сопротивления (до 10 кОм), прозвонка цепи, тест диодов
- Бесконтактный детектор фазного напряжения, определение порядка чередования фаз
- ЖК-дисплей с подсветкой, автовыключение
- Управление с помощь переключателя режимов и функциональ
Комплектация Клещей электроизмерительных АКИП-2305/2
- Клещи АКИП-2305/2-1 шт.

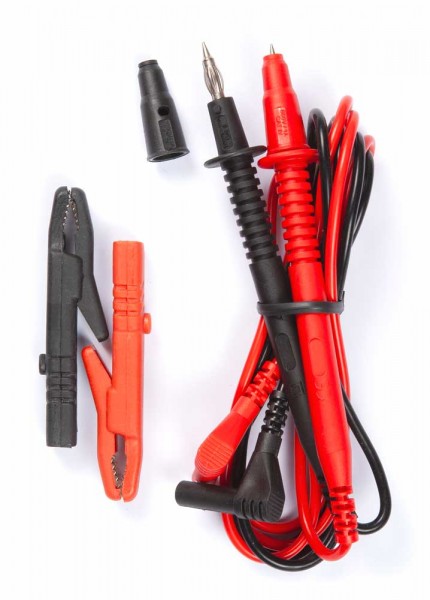

- Набор пробников-1 шт.
- Кейс для переноски-1 шт.
- Зажимы крокодил-2 шт.
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
|
