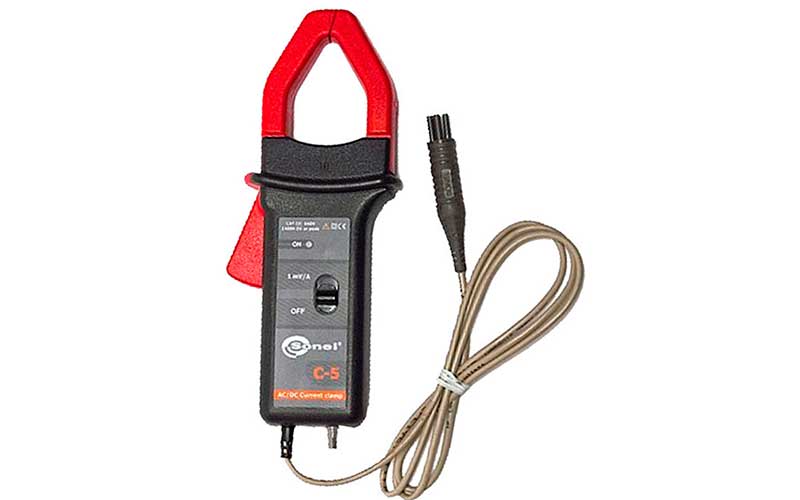

Sonel C-5 клещи-адаптер к приборам Sonel (PQM-7xx, TMC-6xxx)

Клещи-адаптер измерительные Sonel C-5 применяются в качестве дополнительного устройства к различным приборам торговой марки Sonel для измерения силы переменного тока (до 1000А) или силы постоянного тока (до 1400А), при измерениях больших номинальных значений этих параметров.

. Выходной сигнал с клещей-адаптера Sonel C-5 передаётся с помощью 2,2 метрового провода со штекером, адаптированным к разъёму в измерительном приборе.

Клещи-адаптер Sonel C-5 применяются совместно с измерительными приборами торговой марки Sonel аппаратных серий PQM-7xx (анализаторы параметров качества электрической энергии) и серии TMC-6xxx (микроомметры).

Технические характеристики клещей-адаптера Sonel C-5

Основные характеристики:

Измерение силы тока

Значение  I(AC/DC)                      Погрешность

0,5А ..100А                                  ± 2% + 1,5А
100А.. 800А                                 ±  2,5%
 800А..1000А                               ±  4,0%
   1кА..1,4кА (DC)                         ±  5,0%

    Измерение I(AC) стандартной частоты (45Гц...65Гц)


Значение  I(AC)                      Погрешность                                   Сдвиг фазы (угловой °)

3,0А..  200А                              ±  2,5%                                           -2
200А.. 1кА                                   ±  1%                                            -1,5

100А..1200А                           ±  0,3%

Дополнительные характеристики:


  Диапазон измерения  I(DC):             0,5А ..1400А, кратковременно < 3000А ;
  Диапазон измерения I(AC):               0,5А ..1000А (кратковременно до 1200А) ;
Частота:                                               30 Гц..5 кГц ;
Выходной сигнал:                                 1мВ / 1А  ;
Выходное сопротивление, Ом:             215    ;
Рабочая температура,°C:                 -10..+55 ;
Влажность, % :                                   < 90 ;
Класс пылевлагозащиты:                    IP40 ;
Категория электробезопасности:        CATIII/600
Диаметр обхвата, мм:                           39  ;
Размеры, мм:                                         237х97х44  ;
Масса, гр:                                                320  ;
Длина кабеля, м:                                    2, 2     .



   Клещи-адаптердля измерения силы переменного тока Sonel C-5. Руководство пользователя.
