Тип датчика
Регулятор давления АДН хх.3
Регулятор разрежения АДР хх.3
Регулятор давления-разрежения АДР хх.3

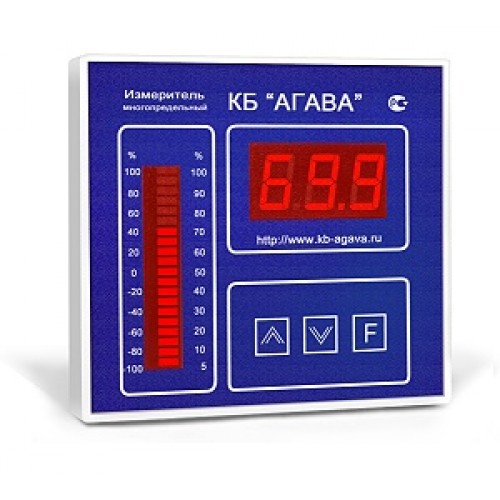

Основное отличие данного многопредельного измерителя-регулятора АДН / АДР от ближайших аналогов в том, что он представляет собой законченный прибор, в котором объединены: первичный датчик давления (разрежения), микропроцессорный узел обработки и два индикатора (цифровой и барографический).
Измерители-регуляторы разрежения предназначены для:
- измерения и регулирования разрежения по ПИ-закону, например, в топке котла или за котлом;
- дистанционного управления уровнем разрежения;
Измерители-регуляторы давления предназначены для:
- измерения и регулирования давления по ПИД-закону, например, перед котлом или горелкой;
- дистанционного управления уровнем давления;
|
Изделие |
Описание |
|
АДР-0,25.3 |
Диапазоны: -125...+125 Па, -250...+250Па (Погрешность 1%) |
|
АДР-0,25.3 |
Диапазоны: -125...+125 Па, -250...+250Па (Погрешность 2.5%) |
|
АДР-0,5.3 |
Диапазоны: -250...+250 Па, -500...+500Па (Погрешность 2.5%) |
|
АДН-10.3 |
Диапазоны: 0...2.5; 0...5 и 0...10 кПа (Погрешность 1.5%) |
|
АДР-10.3 |
Диапазоны: 0...-2.5 кПа; 0...-5 кПа, 0...-10 кПа (Погрешность 1.5%) |
|
АДН-50.3 |
Диапазоны: 0...25 и 0...50 кПа (Погрешность 1.5%) |
|
АДР-50.3 |
Диапазоны: -25...0 и -50...0 кПа (Погрешность 1.5%) |
|
АДН-100.3 |
Диапазоны: 0...50 и 0...100 кПа (Погрешность 1.5%) |
|
АДН-2.3 |
Диапазоны: 0...1 и 0...2 кПа (Погрешность 2.5%) |
|
АДР-2.3 |
Диапазоны: -1...0 и -2...0 кПа (Погрешность 2.5%) |
Входы:
Давление газа (воздуха);
Ток 4..20 мА (2 шт.)
Выходы:
Сигналы ШИМ для управления исполнительным механизмом;
Выходной сигнал постоянного тока 4-20 мА.
Технические характеристики измерителей-регуляторов АДН / АДР:
|
Изделие |
Назначение |
Диапазон (кПа) |
Погрешность (%) |
||
|
1 |
2 |
3 |
|||
|
АДР-0,25.3 |
Регулятор разрежения и давления |
-0.125...+0.125 |
-0.25...+0.25 |
- |
1 / 2.5* |
|
АДР-0,5.3 |
Регулятор разрежения |
-0.25...0 |
-0.5...0 |
- |
2.5 |
|
АДР-10.3 |
Регулятор разрежения |
-2.5...0 |
-5...0 |
-10...0 |
1.5 |
|
АДН-10.3 |
Регулятор давления |
0...2.5 |
0...5 |
0...10 |
1.5 |
|
АДН-50.3 |
Регулятор давления |
0...25 |
0...50 |
- |
1.5 |
|
АДР-50.3 |
Регулятор разрежения |
-25...0 |
-50...0 |
- |
1,5 |
|
АДН-100.3 |
Регулятор давления |
0...50 |
0...100 |
- |
1.5 |
|
АДН-2.3 |
Регулятор давления |
0...1 |
0...2 |
- |
2.5 |
|
АДР-2.3 |
Регулятор разрежения |
-1...0 |
-2...0 |
- |
2.5 |
* - Датчик может изготавливаться в вариантоном исполнении с погрешностью 1% или 2.5%. Уточнаяется при оформлении заказа.
Для подключения измерителей-регуляторов АДН (АДР) к магистрали с измеряемой средой рекомендуется использовать рукав I-6,3-0,63-У ГОСТ 9356-75 (рукава резиновые для газовой сварки и резки металлов).
Краткие характеристики приборов:
|
Цифровая индикация |
есть |
|
Барографическая (светодиодная) шкала |
есть |
|
Цифровая фильтрация сигнала |
есть |
|
Количество аварийных уставок |
2 |
|
Максимально допустимая перегрузка, % |
не менее 200 |
|
Электрическое питание, В |
24-27 |
|
Токовый выход, 4-20 мА |
есть |
|
Потребляемый ток, мА, не более |
55 |
|
Схема регулятора разрежения в топке котла
|
|

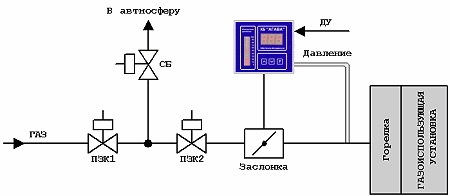

Схема регулятора давления перед горелкой |
