Тип датчика
Измерители давления АДН хх.4
Измерители разрежения АДР хх.4
Измерители давления-разрежения АДР хх.4
Подключение датчика
- Штуцер под рукав I-6,3-0,63
- Штуцер под резьбу М20×1,5
Измерители давления и разрежения АДН/АДР (далее измерители) предназначены для:
- непрерывного измерения значения избыточного давления (разрежения) воздуха, природных и других газов, не агрессивных к материалам контактирующих деталей (кремний, сталь);
- формирования токового выходного сигнала 4–20 мА.
Область применения
Измерители АДН/АДР применяются в автоматике газовых котлов и горелок, в вентиляционной технике и т. д. Приборы рекомендуется использовать в тех случаях, когда велико расстояние от точки отбора давления до шкафа КИП и А. АДН/АДР-хх.4 устанавливаются по месту, что исключает необходимость применения импульсных трубок, тем самым снимается проблема их засора. Изделия подключаются к контроллерам или индикаторам при помощи двухпроводной токовой цепи 4–20 мА. Дополнительного источника питания не требуется.
Отличительные особенности измерителей:
- отсутствие импульсных трубок;
- двухпроводное подключение;
- перегрузка избыточным давлением до 400 %;
- токовый выход – 4–20 мА;
- питание от токовой цепи 4–20 мА;
- межповерочный интервал – 24 месяца.
Измерители изготавливаются в 2 вариантах в зависимости от способа подключения:

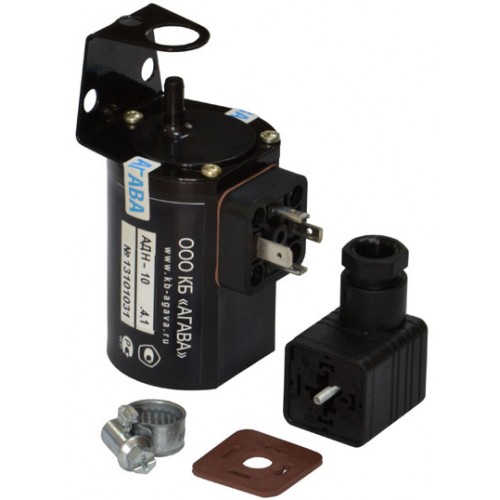

- АДН/АДР-хх.4.1 – подключение при помощи рукава;

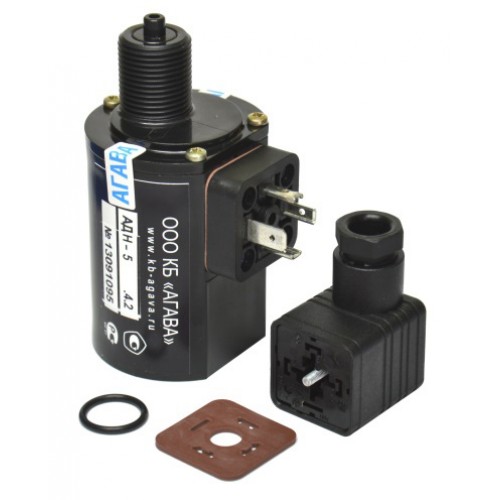

- АДН/АДР-хх.4.2 – резьбовое соединение М20×1,5.
Измерители давления:
|
Изделие |
Описание |
Погрешность |
|
АДН-1.4.1 |
Диапазон: 0...1 кПа, 4–20 мА |
2,5 % |
|
АДН-1.4.2 |
||
|
АДН-1,6.4.1 |
Диапазон: 0...1,6 кПа, 4–20 мА Поставляется с отметкой о калибровке |
2,5 % |
|
АДН-1,6.4.2 |
||
|
АДН-2.4.1 |
Диапазон: 0...2 кПа, 4–20 мА |
2,5 % |
|
АДН-2.4.2 |
||
|
АДН-2,5.4.1 |
Диапазон: 0...2,5 кПа, 4–20 мА |
2,5 % |
|
АДН-2,5.4.2 |
||
|
АДН-5.4.1 |
Диапазон: 0...5 кПа, 4–20 мА |
1,5 % |
|
АДН-5.4.2 |
||
|
АДН-10.4.1 |
Диапазон: 0...10 кПа, 4–20 мА |
1,5 % |
|
АДН-10.4.2 |
||
|
АДН-25.4.1 |
Диапазон: 0...25 кПа, 4–20 мА |
1,5 % |
|
АДН-25.4.2 |
||
|
АДН-50.4.1 |
Диапазон: 0...50 кПа, 4–20 мА |
1,5 % |
|
АДН-50.4.2 |
||
|
АДН-100.4.1 |
Диапазон: 0...100 кПа, 4–20 мА |
1,5 % |
|
АДН-100.4.2 |
Измерители разрежения:
|
Изделие |
Описание |
Погрешность |
|
АДР-1.4.1 |
Диапазон: -1...0 кПа, 4–20 мА |
2,5 % |
|
АДР-1.4.2 |
||
|
АДР-2.4.1 |
Диапазон: -2...0 кПа, 4–20 мА |
2,5 % |
|
АДР-2.4.2 |
||
|
АДР-2,5.4.1 |
Диапазон: -2,5...0 кПа, 4–20 мА |
2,5 % |
|
АДР-2,5.4.2 |
||
|
АДР-5.4.1 |
Диапазон: -5...0 кПа, 4–20 мА |
1,5 % |
|
АДР-5.4.2 |
||
|
АДР-10.4.1 |
Диапазон: -10...0 кПа, 4–20 мА |
1,5 % |
|
АДР-10.4.2 |
||
|
АДР-25.4.1 |
Диапазон: -25...0 кПа, 4–20 мА |
1,5 % |
|
АДР-25.4.2 |
||
|
АДР-50.4.1 |
Диапазон: -50...0 кПа, 4–20 мА |
1,5 % |
|
АДР-50.4.2 |
Измерители давления-разрежения:
|
Изделие |
Описание |
Погрешность |
|
АДР-0,5.4.1 |
Диапазон: 0...+/-500 Па, 4–20 мА |
2,5 % |
|
АДР-0,5.4.2 |
||
|
АДР-0,125.4.1 |
Диапазон: 0...+/-125 Па, 4–20 мА |
2,5 % |
|
АДР-0,125.4.2 |
||
|
АДР-0,25.4.1 |
Диапазон: 0...+/-250 Па, 4–20 мА |
2,5 % |
|
АДР-0,25.4.2 |
|
Комплектность поставки измерителя АДН-Х.4.1/АДР-Х.4.1 |
Комплектность поставки измерителя АДН-Х.4.2/АДР-Х.4.2 |
|
|
|
|
№ п/п |
Наименование и условное обозначение |
№ п/п |
Наименование и условное обозначение |
|
1 |
Измеритель с кронштейном |
1 |
Измеритель |
|
2 |
Розетка GDM 2009 |
2 |
Розетка GDM 2009 |
|
3 |
Прокладка для розетки |
3 |
Прокладка для розетки |
|
4 |
Хомут |
4 |
Прокладка для резьбового соединения |
|
5 |
Паспорт |
5 |
Паспорт |
|
6 |
Техническое описание и руководство по эксплуатации |
6 |
Техническое описание и руководство по эксплуатации |

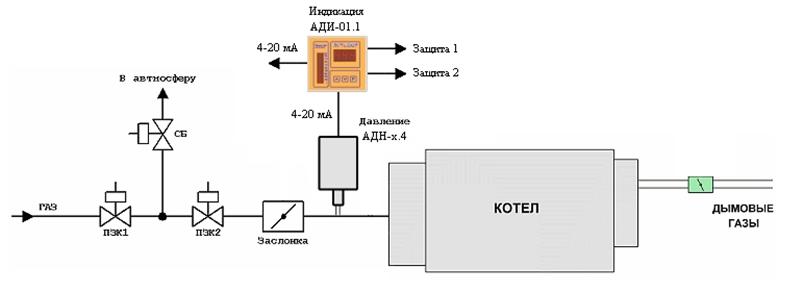

Пример использования АДН/АДР.хх.4 в качестве первичного датчика с цифровым индикатором АДИ-01
Электрические параметры:
напряжение питания – 12…27 В;
потребляемый ток – не более 20 мА;
токовый выход – 4–20 мА;
напряжение питания токового выхода 24–30 В;
сопротивление нагрузки токового выхода до 500 Ом.

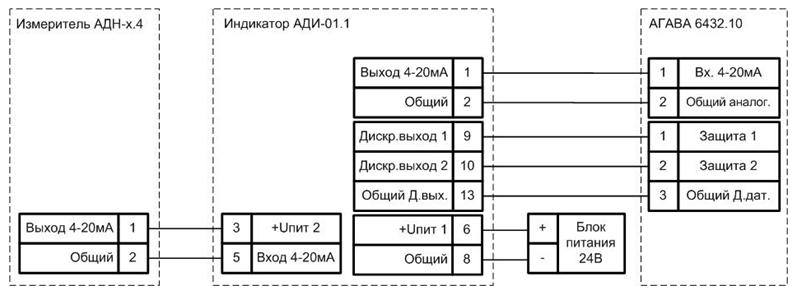

Пример схемы подключения измерителей давления к цифровому индикатору АДИ-01 и контроллеру АГАВА 6432
Габаритные размеры:
диаметр – 50 мм;
длина – 90 мм.
Внутренний диаметр присоединительной трубки, при помощи которой подается измеряемая среда, равен 6 мм.
В качестве присоединительной трубки рекомендуется использовать рукав I-6,3-0,63-У ГОСТ 9356-75.
