Назначение
Измерители дифференциального давления АДР-хх.5 применяются для измерения перепада давления газа или воздуха на дросселирующих шайбах, отборных устройствах, фильтрах и др. В свою очередь перепад давления на гидравлическом сопротивлении функционально связан с расходом носителя.
Измерители АДР-хх.5 наиболее целесообразно применять в схемах автоматизации котлов, в которых соотношение газ/воздух в горелке рассчитывается по расходу носителя, а не по его давлению. Такая схема позволяет более эффективно поддерживать оптимальный режим сгорания топлива во всем диапазоне мощностей и, как следствие, добиваться лучших показателей производительности и стабильности работы котла в целом.
Измерители дифференциального давления также можно применять для построения схем приточной вентиляции, в которых регулируется объем (не давление) приточного воздуха.
АДР-хх.5 устанавливаются по месту, что исключает необходимость применения импульсных трубок, тем самым снимается проблема их засора. Изделия подключаются к контроллерам или индикаторам при помощи двухпроводной токовой цепи 4–20 мА. Дополнительного источника питания не требуется.
|
Изделие |
Описание |
Погрешность |
Максимальная перегрузка по дифференциальному давлению, кПа |
Предельное рабочее давление, кПа |
|
АДР-0,125.5 |
Диапазон: 0...0,125 кПа, 4–20 мА |
2,5 % |
25 |
0,125 |
|
АДР-0,25.5 |
Диапазон: 0...0,25 кПа, 4–20 мА |
2,5 % |
25 |
0,25 |
|
АДР-0,5.5 |
Диапазон: 0...0,5 кПа, 4–20 мА |
2,5 % |
25 |
0,5 |
|
АДР-1,0.5 |
Диапазон: 0...1,0 кПа, 4–20 мА |
2,5 % |
25 |
1 |
|
АДР-2,0.5 |
Диапазон: 0...2,0 кПа, 4–20 мА |
2,5 % |
25 |
2 |
|
АДР-5,0.5 |
Диапазон: 0...5,0 кПа, 4–20 мА |
2,5 % |
75 |
5 |
|
АДР-10.5 |
Диапазон: 0...10 кПа, 4–20 мА |
2,5 % |
75 |
10 |
|
АДР-25.5 |
Диапазон: 0...25 кПа, 4–20 мА |
2,5 % |
400 |
25 |
|
АДР-50.5 |
Диапазон: 0...50 кПа, 4–20 мА |
2,5 % |
400 |
50 |
Отличительные особенности измерителей:
- отсутствие импульсных трубок;
- двухпроводное подключение;
- класс точности – 2,5 (по заказу–1.5);
- токовый выход – 4–20 мА;
- питание от токовой цепи 4–20 мА;
- межповерочный интервал – 24 месяца.
Электрические параметры:
- напряжение питания – 12...27 В;
- потребляемый ток – не более 20 мА;
- токовый выход – 4–20 мА;
- напряжение питания токового выхода 24 – 30 В;
- сопротивление нагрузки токового выхода до 500 Ом.

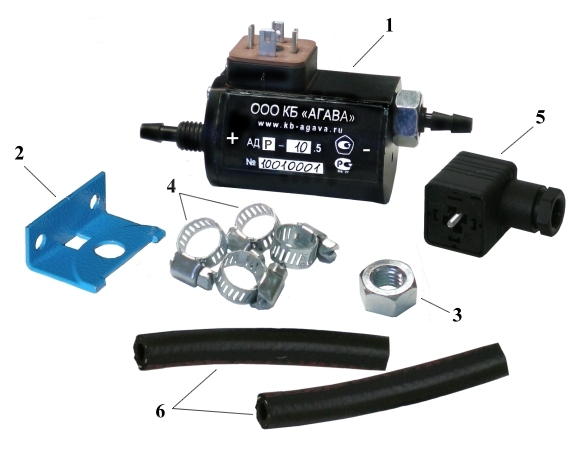

Комплектность поставки измерителя АДР-ХХ.5
|
№ |
Наименование и условное обозначение |
Обозначение документа |
Количество |
Примечание |
|
1 |
Измеритель |
АГСФ.406233.002 |
1 |
|
|
2 |
Кронштейн |
АГСФ.745236.001 |
1 |
|
|
3 |
Гайка М12×1,5 1 |
2 |
||
|
4 |
Хомут |
4 |
||
|
5 |
Розетка GDM 2009 |
1 |
||
|
6 |
Рукав I-6,3-0,63-У |
ГОСТ 9356-75 |
0,5 м. по |
Для подключения давления при помощи отборного устройства |
|
7 |
Паспорт |
АГСФ.406233.002 ПС |
1 |
|
|
8 |
Техническое описание и руководство по эксплуатации |
АГСФ.406233.002 РЭ |
1 |
