Манометры АДМ-100 предназначены для измерения давления жидкостей, паров и газов.
Отличительные особенности стрелочных манометров серии АДМ-100:
возможность снижения расходов на монтаж за счет уменьшения количества приборов и мест присоединения.
оптимальное сочетание цена/качество.
стабильные метрологическими характеристиками.
Наличие ОРС-сервера AgavaOPC-MODBUS.
Стрелочный манометр с токовым и цифровым (Ethernet) выходами АДМ-100.2.2
Назначение
Предназначен для визуального отображения измеряемого избыточного давления жидкостей, паров и газов, а также преобразования значения давления в сигнал постоянного тока 4–20 мА c одновременной выдачей цифрового сигнала в стандарте 10Base-T (Ethernet) во внешнюю систему сбора информации по протоколу MODBUS.
Область применения
Применяется в жилищно-коммунальном хозяйстве, в системах централизованного контроля и управления технологическими процессами на объектах тепло-, водо-, нефте- и газоснабжения, в распределительных сетях, а также в локальных системах автоматизации насосного, компрессорного и другого оборудования.

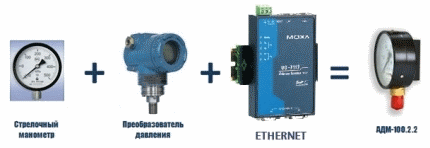

АДМ-100.2.2 - три прибора в одном корпусе.
Отличительные особенности стрелочного манометра АДМ-100.2.2
Стрелочные манометры АДМ-100.2.2 могут быть использованы в меньшем количестве и с меньшим числом мест присоединения, что сокращает расходы на монтаж, наладку и эксплуатацию оборудования.
Оптимальное сочетание цена/качество.
Простота в монтаже и наладке.
Стабильные метрологические характеристики.
Значительно упрощает построения систем автоматизации в жилищно-коммунальном хозяйстве, на объектах тепло-, водо-, нефте- и газоснабжения и т. п.
Для передачи информации в системы диспетчеризации доступна бесплатная версия ОРС-сервера AgavaOPC-Modbus.
Технические характеристики:
Верхний предел измерения – 0,25 МПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа.
Выходной сигнал – 4–20 мА.
Напряжение питания – от 12 до 24 В.
Потребляемый ток – до 60 мА.
Интерфейс – ETHERNET.
Класс точности по выходным сигналам – 1,5, по показаниям измерителя – 1,5 или 2,5 (уточняется при заказе).
Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 – от -10 до +55 °С.
Температура измеряемой среды – от -10 до +80 °С.
Защита от воды и пыли – IP 20.
Материал штуцера – латунь, материал корпуса – сталь черная, материал механизма – латунь, материал рабочей камеры – латунь.
Предельное давление перегрузки – 120 % от верхнего предела измерений.
Присоединительная резьба к отбору давления – М20х1,5; G1/2.
Диаметр корпуса – 100 мм.
Расположение штуцера – радиальное.
Рабочая среда – жидкости и газы, не агрессивные к материалам измерителя.
Передача регистрируемых параметров на компьютер с помощью бесплатной программы конфигурирования измерителей АДМ-100 ADMConfig.
Регистратор-АДМ
Для пользователей измерителя АДМ-100.2 существует программное обеспечение для персональных компьютеров ADMConfig, предназначенное для эксплуатации совместно с измерителями из линейки АДМ-100.2, выпускаемыми КБ АГАВА. Вариант распространяется бесплатно.
Измеритель давления АДМ-100.2.2 выпускается в следующих модификациях:
|
Изделие |
Описание |
Присоединительная резьба |
|
АДМ-100.2.2-0,25 |
Диапазоны: 0...250 кПа, 4–20 мА |
М20х1,5 |
|
АДМ-100.2.2-0,4 |
Диапазоны: 0...400 кПа, 4–20 мА |
М20х1,5 |
|
АДМ-100.2.2-0,6 |
Диапазоны: 0...600 кПа, 4–20 мА |
G1/2 |
|
АДМ-100.2.2-1,0 |
Диапазоны: 0...1 МПа, 4–20 мА |
М20х1,5 |
|
АДМ-100.2.2-1,6 |
Диапазоны: 0...1,6 МПа, 4–20 мА |
М20х1,5 |
|
АДМ-100.2.2-2,5 |
Диапазоны: 0...2,5 МПа, 4–20 мА |
М20х1,5 |
|
АДМ-100.2.2-4,0 |
Диапазоны: 0...4,0 МПа, 4–20 мА |
М20х1,5 |
|
АДМ-100.2.2-6,0 |
Диапазоны: 0...6,0 МПа, 4–20 мА |
М20х1,5 |

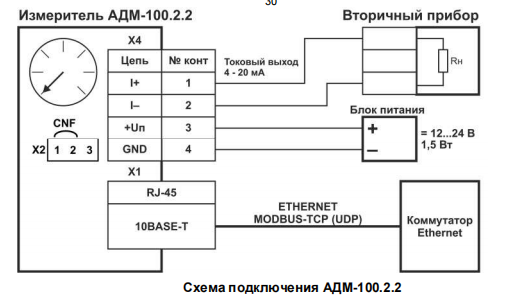

Схема внешних электрических соединений
|
Степень защиты
|
IP20 |
|
Аналоговый выход токовый
|
4-20 мА |
|
Область применения
|
технический, с аналоговым выходным сигналом, с цифровым выходом |
|
Диаметр корпуса
|
100 мм |
|
Класс точности
|
1,5, 2,5 |
|
Резьба штуцера
|
М20*1,5, G1/2 |
|
Расположение штуцера
|
Радиальное |
|
Фланец
|
Отсутствует |
|
Материал корпуса
|
Сталь черная |
|
Материал трубчатой пружины
|
Латунь |
|
Виброзаполнение
|
нет |
|
Цифровой выход
|
Ethernet |
