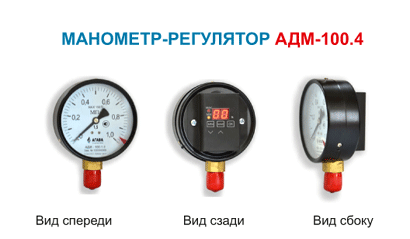

Манометры АДМ-100 предназначены для измерения давления жидкостей, паров и газов.
Отличительные особенности стрелочных манометров серии АДМ-100:
возможность снижения расходов на монтаж за счет уменьшения количества приборов и мест присоединения.
оптимальное сочетание цена/качество.
стабильные метрологическими характеристиками.
Наличие ОРС-сервера AgavaOPC-MODBUS.
Назначение
АДМ-100.4 предназначен для:
измерения давления жидкостей, пара и газов;
построения локального регулятора давления как "после себя", так и "до себя";
формирования сигналов "Больше/Меньше" для управления исполнительным механизмом;
формирования токового сигнала, пропорционального давлению;
отображения давления на привычном стрелочном циферблате.
Конкурентное преимущество
В манометре-регуляторе АДМ-100.4 реализована функция ПИД-регулирования.
При этом:
отпадает необходимость в приобретении дополнительного контроллера или регулятора, устройства индикации и собственно преобразователя давления;
сокращаются расходы на, кабельную продукцию, монтаж, наладку, эксплуатацию за счет сокращения количества приборов и мест присоединения.
Область применения
АДМ-100.4 применяется в ЖКХ, в локальных системах насосного, компрессорного оборудования, на объектах тепло-, водо-, нефте- и газоснабжения, в распределительных сетях и пр.
Технические характеристики прибора АДМ-100.4:
|
Верхний предел измерения, МПа |
0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0 |
|
Класс точности |
по выходным сигналам – 1,5, по показаниям измерителя – 1,5 или 2,5 (уточняется при заказе) |
|
Тип присоединительной резьбы |
М20х1,5 или G1/2 |
|
Диапазон выходного токового сигнала |
4 – 20 мА |
|
Сопротивление нагрузки токового сигнала, не более: |
700 Ом (Uпит=24 В) |
|
Количество дискретных выходов |
2 |
|
Тип дискретных выходов |
Транзисторный ключ n-p-n, ОК |
|
Напряжение коммутации постоянного тока, не более |
30 В |
|
Ток коммутации, не более |
200 мА |
|
Напряжение гальванической развязки |
1000 В |
|
Напряжение питания |
12 – 24 В |
|
Потребляемый ток, не более |
60 мА |
|
Диапазон задания уставок |
0 – 99 % |
|
Дискретность задания уставок |
1 % |
|
Степень защиты |
IP20 |
|
Предельное давление перегрузки |
120 % от верхнего предела измерений |
|
Температура окружающей среды |
-10...+55 °С |
|
Температура измеряемой среды |
-10...+80 °С |
|
Диаметр корпуса |
100 мм |
|
Габаритные размеры (длина × ширина × высота) |
100 × 135 × 60 |
|
Расположение штуцера |
радиальное |
|
Рабочая среда |
жидкости и газы, не агрессивные к материалам измерителя |
Манометр регулятор АДМ-100.4 выпускается в следующих модификациях:
|
Изделие |
Описание |
Присоединительная резьба |
|
АДМ-100.4-0,25 |
Диапазоны: 0...250 кПа, 4–20 мА |
М20×1,5 |
|
АДМ-100.4-0,4 |
Диапазоны: 0...400 кПа, 4–20 мА |
М20×1,5 |
|
АДМ-100.4-0,6 |
Диапазоны: 0...600 кПа, 4–20 мА |
G1/2 |
|
АДМ-100.4-1,0 |
Диапазоны: 0...1 МПа, 4–20 мА |
М20×1,5 |
|
АДМ-100.4-1,6 |
Диапазоны: 0...1,6 МПа, 4–20 мА |
М20×1,5 |
|
АДМ-100.4-2,5 |
Диапазоны: 0...2,5 МПа, 4–20 мА |
М20×1,5 |
|
АДМ-100.4-4,0 |
Диапазоны: 0...4,0 МПа, 4–20 мА |
М20×1,5 |
|
АДМ-100.4-6,0 |
Диапазоны: 0...6,0 МПа, 4–20 мА |
М20×1,5 |

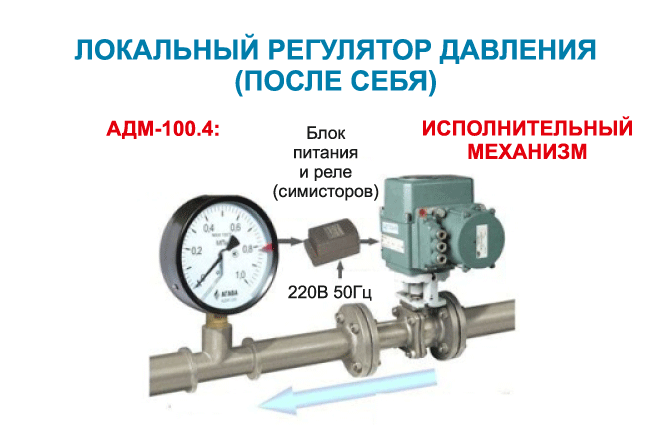

Пример использования АДМ-100.4:

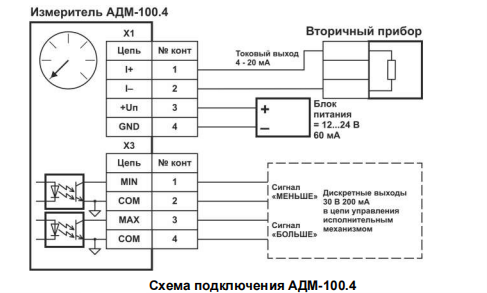

Схема подключения АДМ-100.4:
|
Степень защиты
|
IP20 |
|
Аналоговый выход токовый
|
4-20 мА |
|
Область применения
|
технический, с аналоговым выходным сигналом, ПИД-регулятор |
|
Диаметр корпуса
|
100 мм |
|
Класс точности
|
1,5, 2,5 |
|
Резьба штуцера
|
М20*1,5, G1/2 |
|
Расположение штуцера
|
Радиальное |
|
Фланец
|
Отсутствует |
|
Материал корпуса
|
Сталь черная |
|
Материал трубчатой пружины
|
Латунь |
|
Виброзаполнение
|
нет |
|
Дискретный выход
|
2 |
