ТУ 25-02.180335-84
Манометры, вакуумметры и мановакуумметры показывающие МП2-У, ВП2-У и МВП2-У предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена.
|
Тип прибора |
Манометры, вакуумметры, мановакуумметры |
|
Диаметр корпуса (мм) |
60 |
|
Степень защиты |
IP42 |
|
Класс точности |
2.5; 1.5 - по заказу |
|
Климатическое исполнение |
У2 |
|
Температура окружающей среды |
от минус 60 до плюс 60 °С |
|
Температура измеряемой среды |
от минус 50 до плюс 70 °С; допускается применение приборов для измерения давления сред с температурой до плюс 100 °С (рекомендовано применение охладительных устройств) |
|
Фланец |
Отсутствует; Задний; Передний |
|
Расположение штуцера |
Радиальное; Осевое |
|
Виброзащита |
L3 (от 5 до 25 Гц с амплитудой 0,1 мм) |
|
Межповерочный интервал |
2 года |
|
Корпус |
Сталь |
|
Стекло |
Литое |
|
Трубчатая пружина |
Медный сплав; Железоникелевый сплав |
|
Держатель |
Медный сплав |
|
Механизм |
Медный сплав; Нержавеющая сталь |
|
Резьба присоединительного штуцера |
М12*1,5-8g; G1/4-B; R1/4; К1/4 (для осевого исполнения только М12х1,5-8g) |
|
Масса прибора |
не более 0.15кг |
ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ
|
Наименование прибора |
Диапазон, Па |
Диапазон, кгс/см2 |
|
ВП2-У |
-100...0 кПа |
-1...0 кгс/см2 |
|
МВП2-У |
-100...150 кПа |
-1...1,5 кгс/см2 |
|
-100...150 кПа |
-1...1,5 кгс/см2 |
|
|
-100...300 кПа |
-1...3 кгс/см2 |
|
|
-100...500 кПа |
-1...5 кгс/см2 |
|
|
-0,1...0,9 МПа |
-1...9 кгс/см2 |
|
|
-0,1...1,5 МПа |
-1...15 кгс/см2 |
|
|
-0,1...2,4 МПа |
-1...24 кгс/см2 |
|
|
МП2-У |
0...100 кПа |
0...1 кгс/см2 |
|
0...160 кПа |
0...1,6 кгс/см2 |
|
|
0...250 кПа |
0...2,5 кгс/см2 |
|
|
0...400 кПа |
0...4 кгс/см2 |
|
|
0...600 кПа |
0...6 кгс/см2 |
|
|
0...1 МПа |
0...10 кгс/см2 |
|
|
0...1,6 МПа |
0...16 кгс/см2 |
|
|
0...2,5 МПа |
0...25 кгс/см2 |
|
|
0...4 МПа |
0...40 кгс/см2 |
|
|
0...6 МПа |
0...60 кгс/см2 |
|
|
0...10 МПа |
0...100 кгс/см2 |
|
|
0...16 МПа |
0...160 кгс/см2 |
|
|
0...25 МПа |
0...250 кгс/см2 |
|
|
0...40 МПа |
0...400 кгс/см2 |
|
|
0...60 МПа |
0...600 кгс/см2 |
ВАРИАНТЫ ИСПОЛНЕНИЯ
радиальный штуцер, без фланца

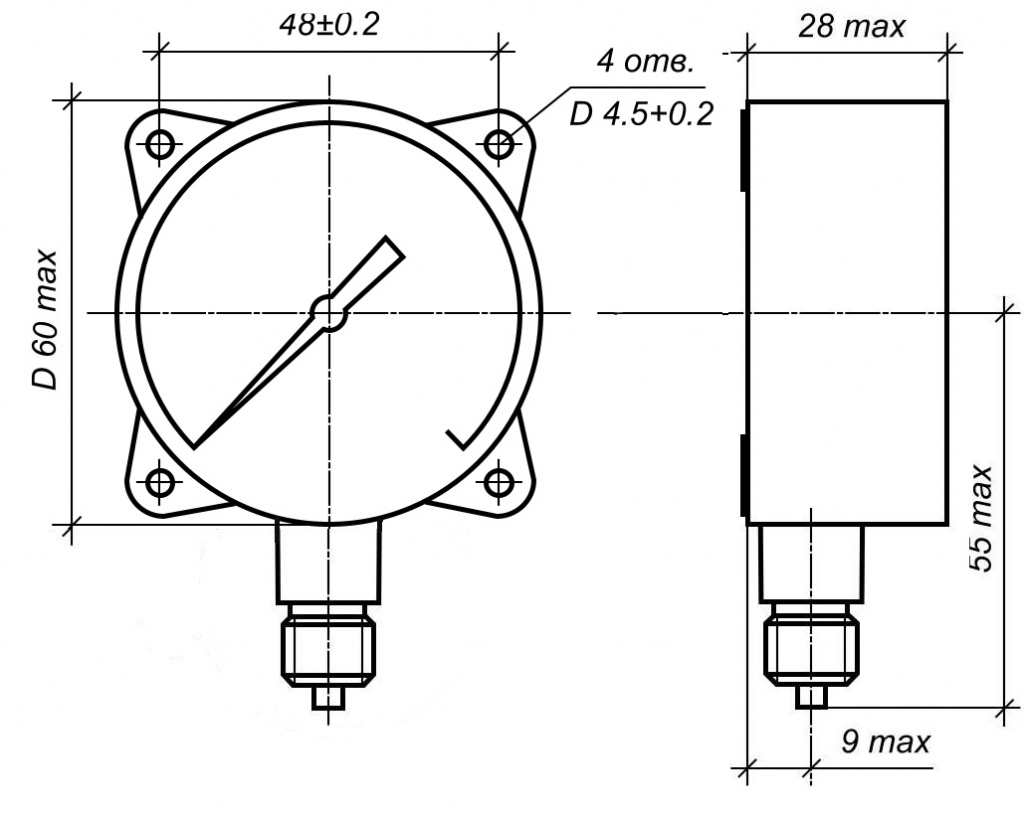

радиальный штуцер, с задним фланцем

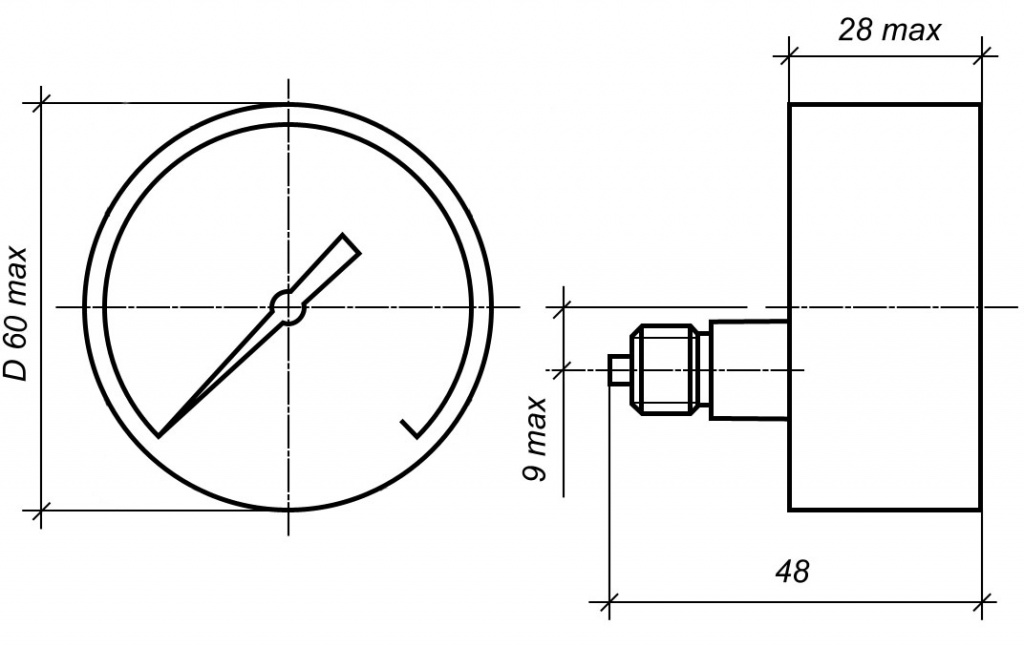

осевой штуцер, без фланца

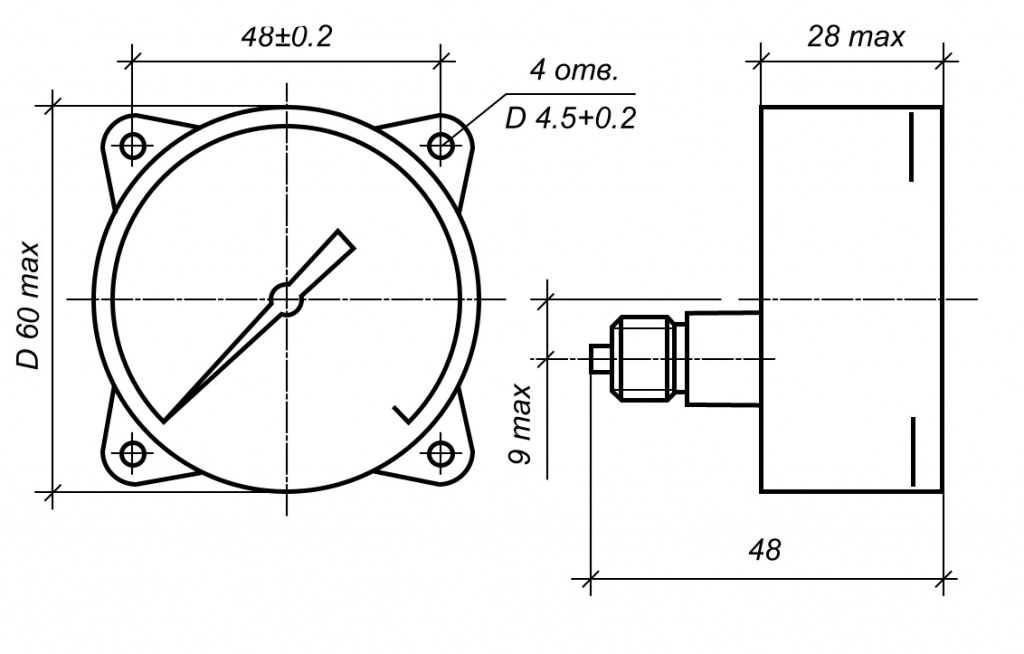

осевой штуцер, с передним фланцем
ОПЦИИ
Измеряемая среда "кислород" - по заказу приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
Измеряемая среда "ацетилен" - по заказу приборы имеют исполнение для измерения давления ацетилена
Обезжиривание - по заказу приборы поставляются с обезжиренной рабочей полостью
Экспортное исполнение - по заказу приборы изготавливаются для поставки на экспорт
Технологическая черта на шкале - по заказу выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
Заводской номер - все приборы поставляются с заводским номером
Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
Пломбировка - все приборы поставляются с пломбой-наклейкой
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
|
Тип прибора |
» МП2-У |
Манометр |
|
Климатическое исполнение |
» У2 |
|
|
Верхнее значение |
см. в таблице выше |
|
|
Единица измерения |
» kgf/cm2 |
|
|
Класс точности |
» 2.5 (базовое) |
|
|
Измеряемая среда |
» -//- (базовое) |
|
|
Конструктивное исполнение |
» -//- (базовое) |
Радиальный штуцер без фланца |
|
Степень защиты |
» IP42 |
|
|
Резьба штуцера |
» M12x1.5 (базовое) |
|
|
Дополнительные |
» Обезж. |
Обезжиривание |
В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Пример обозначения: МП2-УУ2 - 16 MPa - ФОШ - G1/4 - П.П.С - Табл.
Поверка приборов:
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб.
Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:
отметка о первичной поверке ставится в паспорте на прибор;
отметка о первичной поверке ставится на стекле прибора;
приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службы ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
|
Степень защиты
|
IP42 |
|
Область применения
|
технический |
|
Диаметр корпуса
|
60 мм |
|
Класс точности
|
2,5, 1,5 |
|
Резьба штуцера
|
М12*1,5-8g, G1/4-B, R1/4, K1/4 |
|
Расположение штуцера
|
Радиальное, Осевое |
|
Фланец
|
Отсутствует, Задний, Передний |
|
Материал корпуса
|
Сталь |
|
Материал трубчатой пружины
|
Медный сплав, Железоникелевый сплав |
|
Виброзаполнение
|
нет |
