ТУ 4212-005-42368375-05

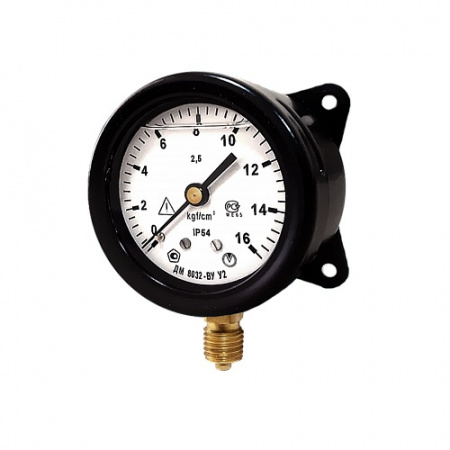

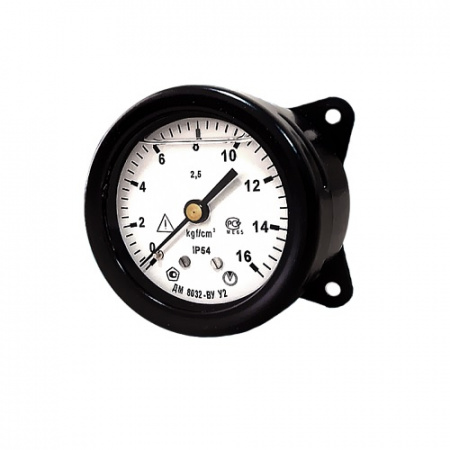

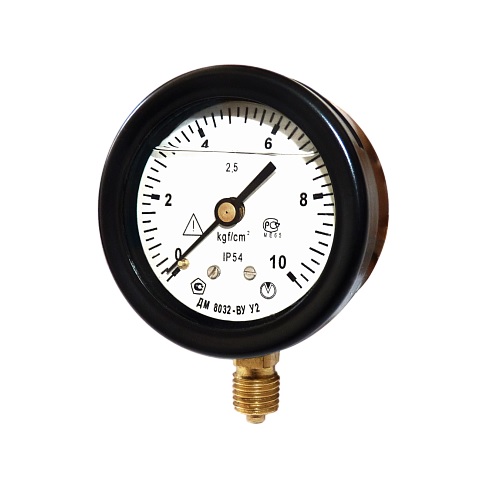

Манометры, вакуумметры и мановакуумметры показывающие виброустойчивые ДМ8032-ВУ, ДВ8032-ВУ и ДА8032-ВУ предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей, пара и газа, в том числе ацетилена. Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса полиметилсилоксановой жидкостью ПМС-300.
|
Тип прибора |
Манометры, вакуумметры, мановакуумметры |
|
Диаметр корпуса (мм) |
66 |
|
Степень защиты |
IP54 |
|
Класс точности |
2.5; 1.5 - по заказу |
|
Климатическое исполнение |
У2; Т2 |
|
Температура окружающей среды |
от минус 45 до плюс 60 °С |
|
Фланец |
Отсутствует; Задний |
|
Расположение штуцера |
Радиальное; Осевое |
|
Виброзащита |
V4 (от 5 до 120 Гц с амплитудой 0,15 мм и ускорением 19,6 м/с²); приборы прочны при воздействии ударов с ускорением 100 м/с², длительного ударного импульса 2 мс, общим числом ударов не менее 1000 |
|
Межповерочный интервал |
1 год |
|
Корпус |
Сталь |
|
Стекло |
Органическое |
|
Трубчатая пружина |
Медный сплав; Железоникелевый сплав |
|
Держатель |
Медный сплав; Сталь |
|
Механизм |
Медный сплав; Нержавеющая сталь; Сталь 08КП |
|
Резьба присоединительного штуцера |
М12*1,5-8g; G1/4-B |
|
Масса прибора |
не более 0,3 кг |
ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ
|
Наименование прибора |
Диапазон, Па |
Диапазон, кгс/см2 |
|
ДВ8032-ВУ |
-100...0 кПа |
-1...0 кгс/см2 |
|
ДА8032-ВУ |
-100...60 кПа |
-1...0,6 кгс/см2 |
|
-100...150 кПа |
-1...1,5 кгс/см2 |
|
|
-100...300 кПа |
-1...3 кгс/см2 |
|
|
-100...500 кПа |
-1...5 кгс/см2 |
|
|
-0,1...0,9 МПа |
-1...9 кгс/см2 |
|
|
-0,1...1,5 МПа |
-1...15 кгс/см2 |
|
|
-0,1...2,4 МПа |
-1...24 кгс/см2 |
|
|
ДМ8032-ВУ |
0...60 кПа |
0...0,6 кгс/см2 |
|
0...100 кПа |
0...1 кгс/см2 |
|
|
0...160 кПа |
0...1,6 кгс/см2 |
|
|
0...250 кПа |
0...2,5 кгс/см2 |
|
|
0...400 кПа |
0...4 кгс/см2 |
|
|
0...600 кПа |
0...6 кгс/см2 |
|
|
0...1 МПа |
0...10 кгс/см2 |
|
|
0...1,6 МПа |
0...16 кгс/см2 |
|
|
0...2,5 МПа |
0...25 кгс/см2 |
|
|
0...4 МПа |
0...40 кгс/см2 |
|
|
0...6 МПа |
0...60 кгс/см2 |
|
|
0...10 МПа |
0...100 кгс/см2 |
|
|
0...16 МПа |
0...160 кгс/см2 |
|
|
0...25 МПа |
0...250 кгс/см2 |
|
|
0...40 МПа |
0...400 кгс/см2 |
|
|
0...60 МПа |
0...600 кгс/см2 |
ОПЦИИ
Измеряемая среда "ацетилен" - по заказу приборы имеют исполнение для измерения давления ацетилена (максимальный диапазон показаний от 0 до 25 МПа)
Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
Демпфер - по требованию потребителя приборы поставляются с демпфером
Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер - все приборы поставляются с заводским номером
Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации - 2 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
|
Тип прибора |
» ДМ8032-ВУ |
Манометр |
|
Климатическое исполнение |
» У2 (базовое) |
|
|
Верхнее значение |
см. в таблице выше |
|
|
Единица измерения |
» kgf/cm2 |
|
|
Класс точности |
» 2.5 (базовое) |
|
|
Измеряемая среда |
» -//- (базовое) |
|
|
Конструктивное исполнение |
» -//- (базовое) |
Радиальный штуцер без фланца |
|
Степень защиты |
» IP54 |
|
|
Резьба штуцера |
» M12x1.5-8g (базовое) |
|
|
Дополнительные |
» Обезж. |
Обезжиривание |
В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Пример обозначения: ДМ8032ВУ - 6 MPa - 1,5 - G1/2 - ЦСМ
Поверка приборов:
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
У всех приборов отметка о первичной поверке ставится на задней стенке корпуса.
По требованию потребителя:
отметка о первичной поверке ставится в паспорте на прибор;
отметка о первичной поверке ставится на стекле прибора;
приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
|
Степень защиты
|
IP54 |
|
Область применения
|
виброустойчивые |
|
Диаметр корпуса
|
66 мм |
|
Класс точности
|
2,5, 1,5 |
|
Резьба штуцера
|
М12*1,5-8g, G1/4-B |
|
Расположение штуцера
|
Радиальное, Осевое |
|
Фланец
|
Отсутствует, Задний |
|
Материал корпуса
|
Сталь |
|
Материал трубчатой пружины
|
Медный сплав, Железоникелевый сплав |
|
Виброзаполнение
|
ПМС-300 |
