ТУ 25-7310.041-2014

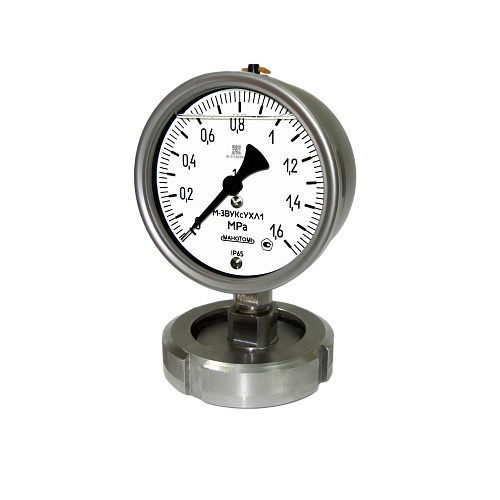

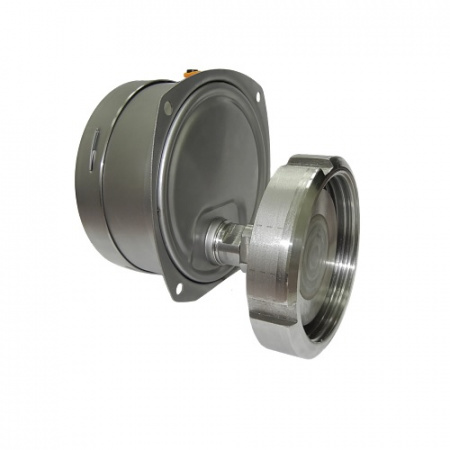

Манометр виброустойчивый коррозионностойкий М-3ВУКс в сборе с мембранным разделителем РМ-ГМ (молочная гайка) предназначен для измерения избыточного давления сред в стерильных технологических процессах, например, на пищевых производствах.
Виброустойчивость манометров М-3ВУКс обеспечивается за счет заполнения полости корпуса полиметилсилоксановой жидкостью ПМС-300 или ПМС-100р.
Мембранный разделитель РМ-ГМ (молочная гайка) выполнен из нержавеющей стали.
Внутренняя полость трубчатой пружины манометра и надмембранное пространство разделительного устройства заполнены полиэтилсилоксановой жидкостью марки ПЭС-2 ГОСТ 13004-77.
Выгодный вариант замещения импортных аналогов.
|
Тип прибора |
Манометр |
|
Диаметр корпуса (мм) |
100 |
|
Степень защиты |
IP65 |
|
Класс точности |
1.5 |
|
Климатическое исполнение |
УХЛ1 |
|
Температура окружающей среды |
от минус 45 до плюс 70 °С (заполнение ПМС-300 или водно-глицериновым раствором); от минус 65 до плюс 70 °С (заполнение смесью ПМС-100р и ПМС-300) |
|
Фланец |
Отсутствует; Задний |
|
Расположение штуцера |
Радиальное; Осевое |
|
Виброзащита |
V4 (от 5 до 120 Гц с амплитудой 0,15 мм и ускорением 19,6 м/с², а также от 120 до 250 Гц при виброускорении 3 м/с²) |
|
Межповерочный интервал |
2 года |
|
Корпус |
Нержавеющая сталь |
|
Стекло |
Силикатное; Безопасное |
|
Трубчатая пружина |
Железоникелевый сплав |
|
Держатель |
Нержавеющая сталь |
|
Механизм |
Нержавеющая сталь; Алюминиевый сплав |
|
Резьба присоединительного штуцера |
М20*1,5-8g |
|
Масса прибора |
не более 0.8 кг |
ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ
|
Наименование прибора |
Диапазон, Па |
Диапазон, кгс/см2 |
|
М-3ВУКс
|
0...600 кПа |
0...6 кгс/см2 |
|
0...1 МПа |
0...10 кгс/см2 |
|
|
0...1,6 МПа |
0...16 кгс/см2 |
|
|
0...2,5МПа |
0...25 кгс/см2 |
ОПЦИИ
Температурный диапазон от минус 65 до плюс 70 °С - по требованию потребителя приборы поставляются с заполнением полости смесью ПМС-100р и ПМС-300 для эксплуатации при температуре окружающего воздуха от минус 65 до плюс 70 °С
Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер - все приборы поставляются с заводским номером
Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 8 лет.
СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
|
Тип прибора |
» М-3ВУКс |
Манометр |
|
Климатическое исполнение |
» УХЛ1 |
|
|
Верхнее значение |
см. в таблице выше |
|
|
Единица измерения |
» kgf/cm2 (базовое) |
|
|
Класс точности |
» 1.5 |
|
|
Конструктивное исполнение |
» -//- (базовое) |
Радиальный штуцер без фланца |
|
Резьба присоединения к процессу |
» Dn25 |
|
|
Степень защиты |
» IP65 |
|
|
Резьба штуцера прибора |
» M20x1.5-8g |
|
|
Дополнительные |
» (-65+70)С |
Температура окруж. среды от минус 65 до плюс 70 °С |
В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Пример обозначения: М-3ВУКсУХЛ1 - 1,6 MPa - ОШ - РМ-ГМ - Dn32 - П.П.Пас - Табл.
Поверка приборов:
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
У всех приборов отметка о первичной поверке ставится на задней стенке корпуса.
По требованию потребителя:
отметка о первичной поверке ставится в паспорте на прибор;
отметка о первичной поверке ставится на стекле прибора;
приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
|
Степень защиты
|
IP65 |
|
Область применения
|
для пищевой промышленности |
|
Диаметр корпуса
|
100 мм |
|
Класс точности
|
1,5 |
|
Резьба штуцера
|
М20*1,5-8g |
|
Расположение штуцера
|
Радиальное, Осевое |
|
Фланец
|
Отсутствует, Задний |
|
Материал корпуса
|
Нержавеющая сталь |
|
Материал трубчатой пружины
|
Железоникелевый сплав |
|
Виброзаполнение
|
ПМС-300, ПМС-100р, глицерин |
