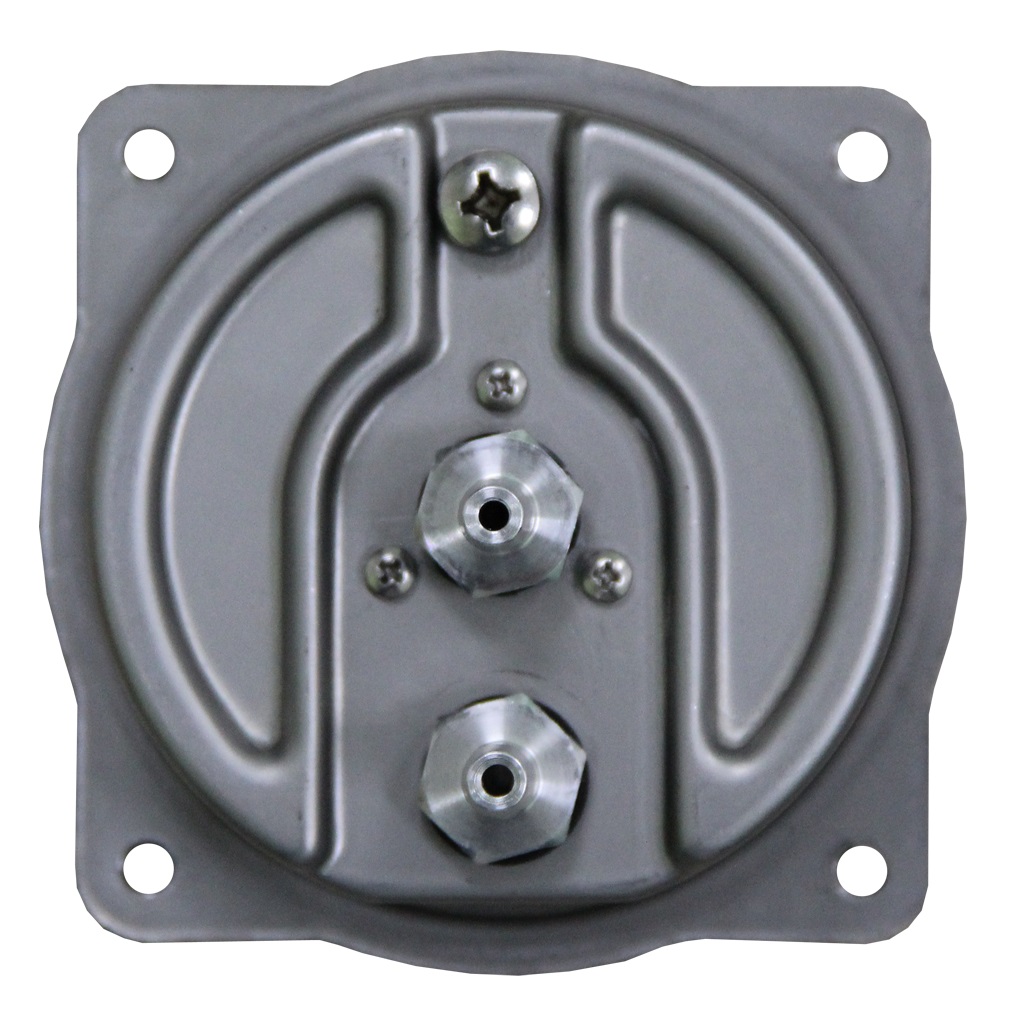

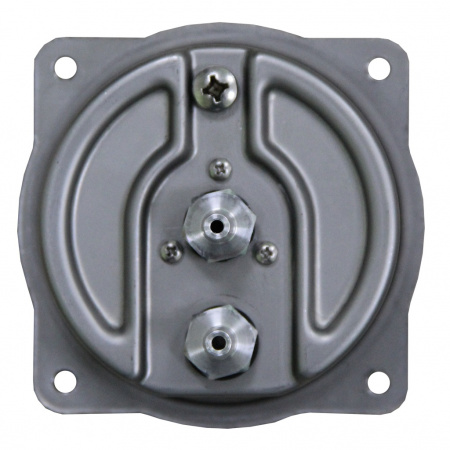

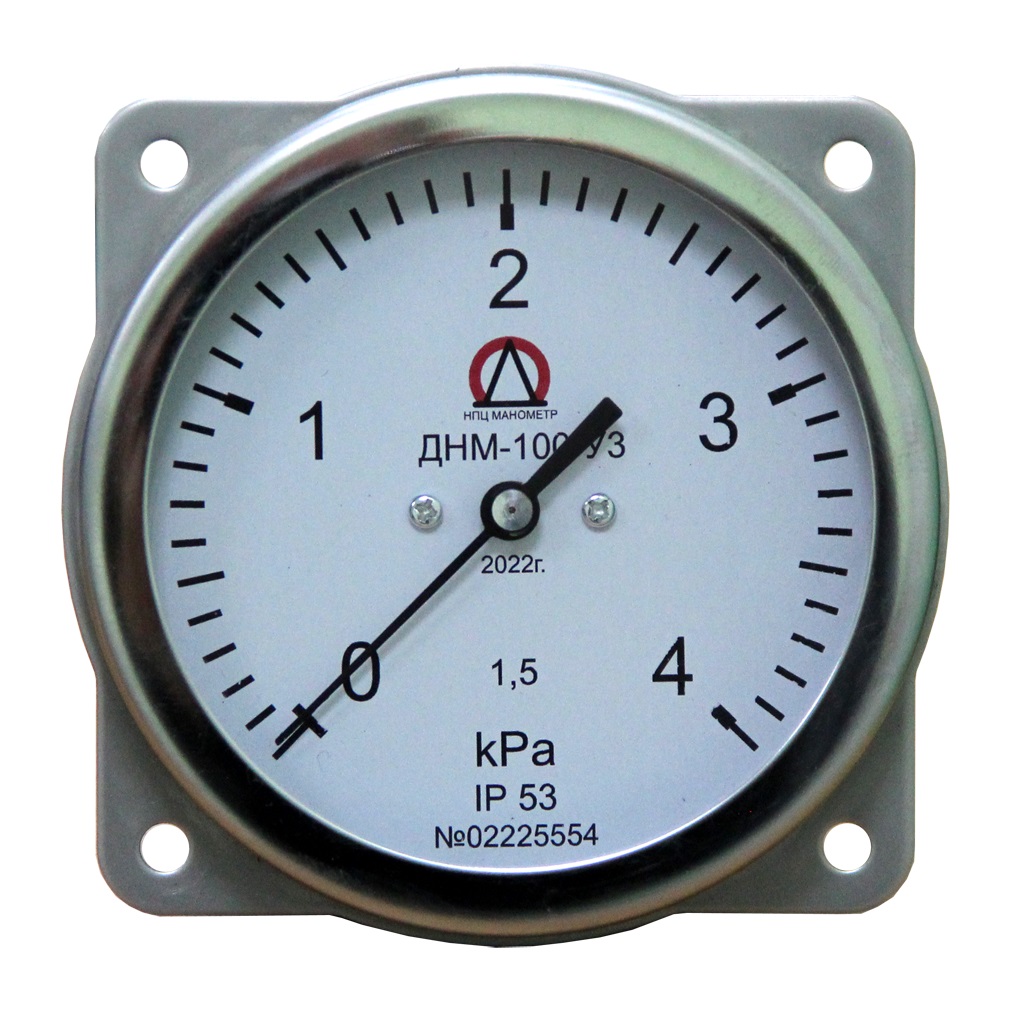

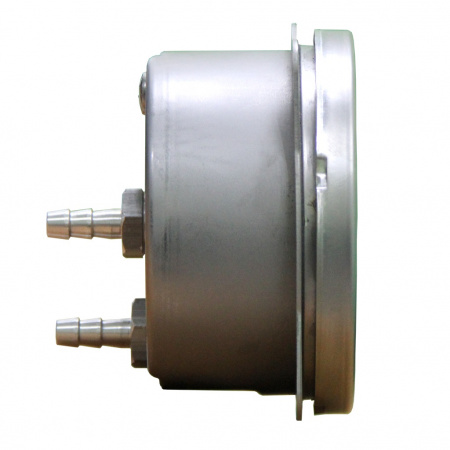

Дифференциальный манометр-напоромер показывающий ДНМ-100 предназначен для измерения разницы избыточных давлений (напора) воздуха и неагрессивных газов.
Отличительной особенностью является нержавеющий корпус прибора с фланцем для крепления в панель.
Прибор применяется для контроля падения давления на счетчиках газа и фильтрах газа или воздуха, выявляя степень загрязнения фильтра или контролируя падение давления на сужающем устройстве. Позволяет оценить расход и эффективно контролировать разницу давлений.
Технические характеристики
Наименования, условные обозначения, верхние значения диапазона показаний и классы точности прибора приведены в таблице 1.
Таблица 1
|
Диапазон измерений |
Класс точности в |
Предельно допускаемое |
|
от 0 до 0,25 |
2,5-1,5-2,5(2); |
1,6 |
|
от 0 до 0,4 |
||
|
от 0 до 0,6 |
||
|
от 0 до 1,0 |
||
|
от 0 до 1,6 |
||
|
от 0 до 2,5 |
||
|
от 0 до 4,0 |
||
|
от 0 до 6,0 |
||
|
от 0 до 10,0 |
||
|
от 0 до 16,0 |
||
|
от 0 до 25,0 |
||
|
от 0 до 40,0 |
||
|
от 0 до 60,0 |
||
|
от 0 до 100,0 |
||
|
от 0 до 160,0 |
||
|
от 0 до 200,0 |
||
|
от 0 до 250,0 |
Примечание
(1) - Конкретное значение указано в паспорте средства измерений.
(2) - ±2,5 (от 0 до 25 % вкл. показаний шкалы); ±1,5 (свыше 25 до 75 % вкл. показаний шкалы); ±2,5 (свыше 75 до 100 % вкл. показаний шкалы)
(3) - Предназначены для измерений перепада уровня жидких сред и сжиженных газов в закрытых резервуарах.
(4) - В соответствии с заказом допускается изготовление средств измерений с другими единицами измерений давления, допущенными к применению в РФ.
Пределы допускаемой основной приведенной( к диапазону измерений) погрешности соответсвуют классу точности
Вариация показаний средств измерений не превышает абсолютного значения допускаемой основной приведенной погрешности
Прибор может быть изготовлен в следующих единицах измерений:
кПа;
кгс/м. кв.;
мБар;
мм. водного столба;
мм. ртутного столба;
PSI(фунт/дюйм кв.);
Возможно цветовое зонирование шкалы прибора и покрытие шкалы светомассой.
Прибор прочен к воздействию одиночных механических ударов с ускорением до 500 м/с2.
Межповерочный интервал составляет 2 года
Регистрационный номер в реестре утвержденных типов СИ 80824-20. Приказ Федерального агентства по техническому регулированию и метрологии №2359 от 31.12.2020
Первичная поверка приборов осуществляется аккредитованной метрологической службой ООО «НПЦ Манометр».
Аттестат аккредитации №РОСС RU.0001.310031
Климатические исполнения:
У3–для работы при температуре от минус 50 до плюс 60°С и относительной влажности до 98% при 35°С.
Т3–для работы при температуре от минус 25 до плюс 55°С и относительной влажности до 100% при 35°С.
По защищенности от воздействия окружающей среды приборы изготавливаются по ГОСТ Р52931-2008 и ГОСТ 14254-96 в следующих исполнениях: IP65
Масса прибора 2,6 кг.
Присоединение к процессу:
Резьбовой штуцер М12х1,5.
Прибор конструктивно изготовлен из следующих материалов:
Корпус – Нержавеющая сталь 08Х18Н10Т
Трехвентильный блок - Нержавеющая сталь 08Х18Н10Т
Чувствительный Элемент (мембранная коробка) – бериллиевая бронза БрБ2 (CuBe2)
Стекло - органическое стекло
Кронштейн Сталь 08КП окрашена.
Пример Заказа:
Дифманометр Напоромер ДНМ-100 на максимальное рабочее давление 2,5МПа в верхним пределами измерения от 0 до 4кПа; классом точности 1,5%; климатическим исполнением У2; по защищенности от воздействия окружающей среды в степени IP65
ДНМ-100-2,5МПа-4кПа-1,5-У2
|
Степень защиты
|
IP53; IP54 |
|
Область применения
|
дифманометр-напоромер |
|
Диаметр корпуса
|
100 мм |
|
Класс точности
|
2,5, 1,5, 1 |
|
Резьба штуцера
|
М20х1,5; М12х1,5; М10х1; G1/2; G1/4; G1/8; 4-02 |
|
Материал корпуса
|
Нержавеющая сталь 08Х18Н10 |
|
Материал чувствительного элемента
|
Бериллиевая бронза БрБ2 (CuBe2) |
