Прибор предназначен для измерения и автоматического регулирования температуры.
Информация для заказа
Технические характеристики
|
Модель |
TC-S-C-1 |
TC-H-C-2 |
TC-M-C-2 |
TC-L-C-2 |
|
|
Питание |
100-240 VAC 50-60 Гц |
||||
|
Допустимое отклонение напряжения питания от номинального |
90-110 % |
||||
|
Потребляемая мощность |
Max. 8B A |
||||
|
Вход |
Термометр сопротивления |
dPT100, Cu50 |
|||
|
Термопара |
K (ХА), E (ХКн), J (ЖК), N (НН), T (МК), S (ПП), R (ПП), B (ПР) |
||||
|
Точность измерений |
± 0,5% |
||||
|
Управляющий выход по выбору |
Реле 250VAC 5A НО, НЗ |
||||
|
SSR 12VDC±2V не более 20 мА |
|||||
|
Аварийный выход |
AL1: 250VAC 5A |
AL1: 250VAC 5A; AL2: 250VAC 5A |
|||
|
Режим регулирования |
ПИД, ВКЛ./ВЫКЛ. |
||||
|
Период измерения |
100 мс |
||||
|
Срок службы реле |
Механическая часть: min. 2500000 срабатываний; Электрическая часть: min. 100000 срабатываний |
||||
|
Диэлектрическая прочность |
2000 VAC в течение 1 мин (между клеммой и корпусом) |
||||
|
Виброустойчивость |
Амплитуда 0,75 мм при частоте 5-55 Гц по каждой из осей X, Y, Z в течение 2 часов |
||||
|
Сопротивление изоляции |
Min. 100 МОм (при 500 VDC) |
||||
|
Помехоустойчивость |
Шум прямоугольной формы (ширина импульса 1 мкс) от имитатора шума, ± 2 кВ фазы R и S |
||||
|
Глубина хранения данных |
Приблизительно 10 лет |
||||
|
Температура окружающей среды |
-5…+40 °C (хранение -10…+50 °C) |
||||
|
Влажность окружающей среды |
35-85 % ОВ |
||||
|
Размеры |
48х48х75 мм |
48х96х75 мм |
72х72х75 мм |
96х96х75 мм |
|
|
Масса |
~ 120 г |
~ 180 г |
~ 200 г |
~ 250 г |
|

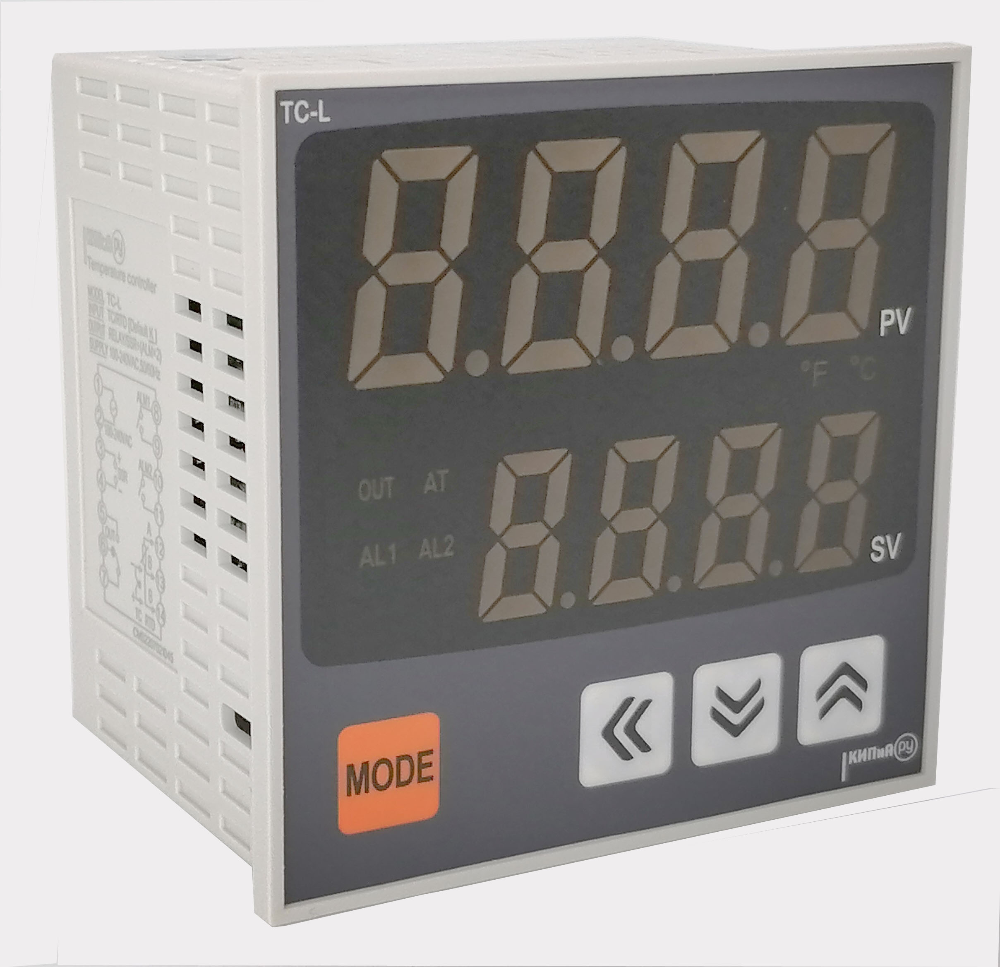

Элементы управления
|
|
1. PV Индикатор текущего значения Режим Работа: текущее значение Режим программирования: параметр 2. SV Индикатор уставки Режим Работа: значение уставки Режим программирования: значение параметра 3. AT Индикатор автонастройки Мигает, когда идет автонастройка 4. OUT Индикатор управляющего выхода Индикатор включен, когда работает выход 5. AL1 Индикатор аварийного выхода 1 Индикатор включен, когда работает выход 6. AL2 Индикатор аварийного выхода 2 Индикатор включен, когда работает выход 7. °C/ °F Индикатор единиц измерения температуры 8. Кнопка входа в меню параметров Используется при входе в группу настройки параметров, возврате в режим Работа, уменьшении параметров и сохранении установленных значений 9. Кнопки «влево», «вниз», «вверх» Используются в режиме настройки задаваемых значений для перехода между пунктами меню, уменьшения и увеличения значения параметра. Нажмите и удерживайте кнопки в течение 3 секунд, чтобы использовать функцию быстрого доступа. |
Размеры, мм
Схема подключения
TC-H-C-2, TC-M-C-2, TC-L-C-2
|
Количество каналов
|
1 |
|
Корпус (WxHxL)
|
96х96х75мм |
|
Тип выхода
|
реле (250В~ 5А) или ТТР (12В=) [ВКЛ/ВЫКЛ] |
|
Способ подключения
|
винтовые клеммы |
|
Степень защиты
|
IP50 (передняя панель) |
|
Питание
|
Uпит. 100…240В~ |
|
Способ монтажа
|
на панель |
|
Внешний вход
|
универсальный (TC/RTD) |
