ULM-53N-20-F-I-G-T (0,5-20,0 м) Ультразвуковой уровнемер, настройка с помощью кнопок, корпус PP, излучатель PVDF, фланец алюминий, 18...36 VDC, -30...+70C, IP67, 4...20мА, коннектор ISO
Ультразвуковые уровнемеры серии Dinel ULM-53 (производство Чехия) предназначены для непрерывного измерения уровня жидкостей, сточных вод, шлаков, суспензий, клеев, смол в различных открытых и закрытых резервуарах, ямах, открытых каналах или желобах.
Все настройки осуществляется с помощью двух кнопок по двум светодиодным индикаторам состояния «УРОВЕНЬ» и процесса настройки «СИГНАЛ», расположенными на корпусе электронного блока. Выходной сигнал уровнемера может быть токовый (4 … 20 мА) или сигнал напряжения (0 … 10 В).
Уровнемеры Dinel ULM-53 производятся в исполнении для взрывобезопасной (N) и взрывоопасной среды (Xi).
Преимущества ультразвуковых уровнемеров серии Dinel ULM-53:
- Простое и быстрое подключение при помощи разъема
- Токовый вывод (4 ... 20 мA) или вывод напряжения (0 ... 10 В), RS-485 Modbus/RTU
- Светодиодная индикация состояния
- Широкий выбор электрического соединения через разъемы, кабельные вводы или защитный шланг
- Возможность применения во взрывоопасной среде (исполнение Xi)
Модификации уровнемера
|
ULM-53–01 |
диапазон измерений от 0,1 м до 1 м, полностью пластмассовый преобразователь PVDF (поливинилиденфторид), механическое резьбовое соединение G 3/4" |
|
ULM-53–02 |
диапазон измерений от 0,2 м до 2 м, полностью пластмассовый преобразователь PVDF, механическое резьбовое соединение G 1" |
|
ULM-53–06 |
диапазон измерений от 0,2 м до 6 м, полностью пластмассовый преобразователь PVDF, механическое соединение с резьбой G 1 ½" |
|
ULM-53–10 |
диапазон измерений от 0,4 м до 10 м, полностью пластмассовый преобразователь PVDF, резьбой G 2¼" |
|
ULM-53–20 |
диапазон измерений от 0,5 м до 20 м, полностью пластмассовый преобразователь PVDF, механическое соединение фланцем из алюминиевого сплава |

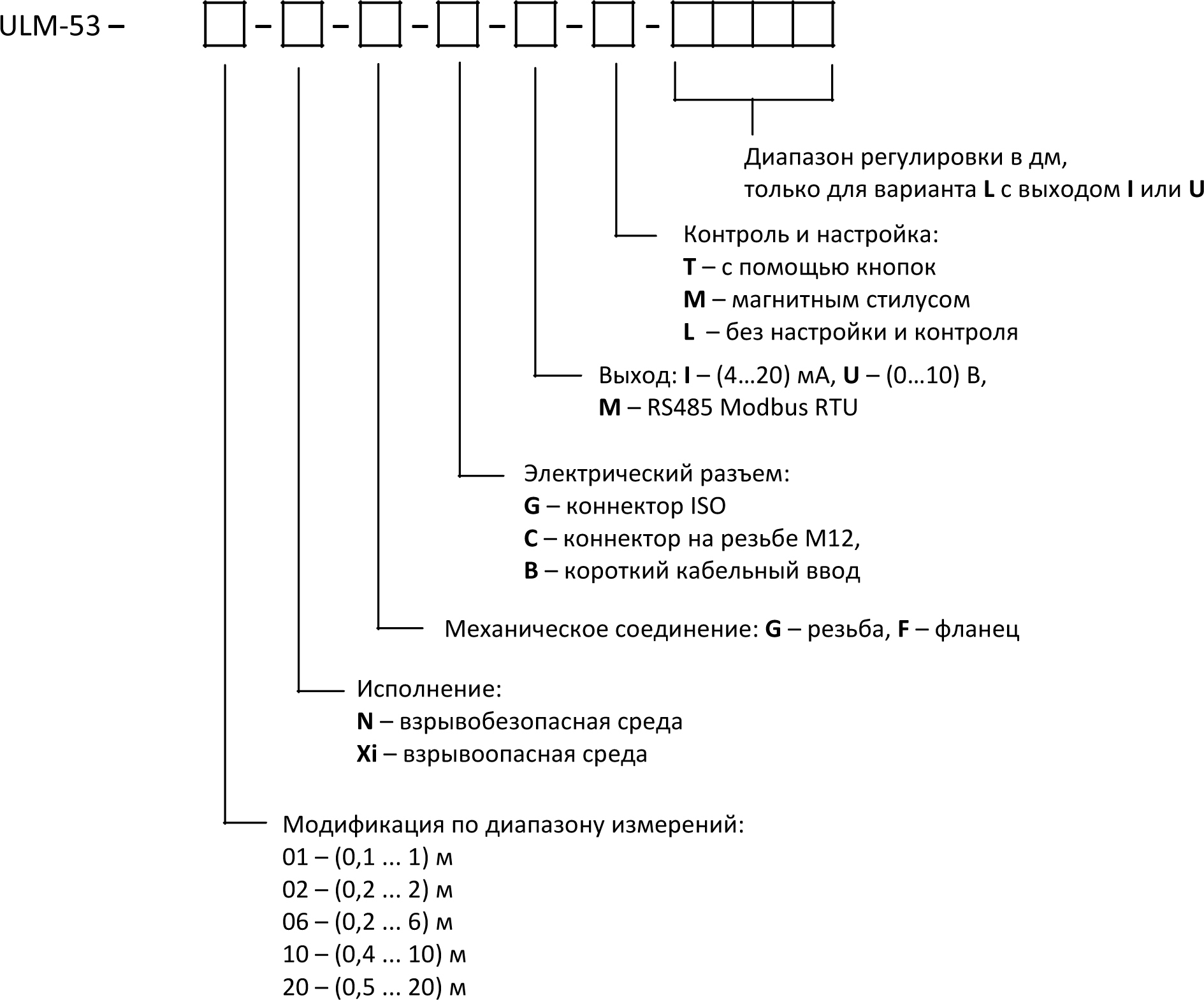

Обозначение при заказе
Технические характеристики
|
Наименование параметра |
Модификация |
Значение |
|
Диапазон измерений уровня |
ULM-53-01 |
(0,1 ... 1) м |
|
ULM-53-02 |
(0,2 ... 2) м |
|
|
ULM-53-06 |
(0,2 ... 6) м |
|
|
ULM-53-10 |
(0,4 ... 10) м |
|
|
ULM-53-20 |
(0,5 ... 20) м |
|
|
Пределы допускаемой основной приведенной погрешности (в диапазоне от +15 °С до +25) |
ULM-53-01 |
±0,3 % (0,1…0,2 м), ±0,2 % (0,2…1м) |
|
ULM-53-02, -06 |
±0,15 % |
|
|
ULM-53 -10; -20 |
±0,2 % |
|
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окр. воздуха |
±0,04 % / °С |
|
|
Разрешение |
1 мм |
|
|
Напряжение питания |
ULM-53-_-N |
18...36 В |
|
ULM-53-_-Xi-I |
18...30 В |
|
|
Выходные сигналы |
ULM-53-_-I |
4...20 мА |
|
ULM-53_-N-U |
0...10 В |
|
|
ULM-53-_-N-M |
RS-485 Modbus RTU |
|
|
Угол конуса луча на уровне –3 дБ |
ULM-53-01; -02; -10 |
10° |
|
ULM-53-06 |
14° |
|
|
ULM-53-20 |
12° |
|
|
Время измерения |
ULM-53-01; -02 |
0,5 с |
|
ULM-53-06. -10 |
1,2 с |
|
|
ULM-53-20 |
5,0 с |
|
|
ULM-53-_-N-M |
определяется интерфейсом RS-485 |
|
|
Усреднение результатов |
8 измерений (другое по заказу) |
|
|
Макс. рабочее избыточное давление (на плоскости излучения) |
0,1 МПа |
|
|
Механическое соединение |
ULM-53-01 |
резьбовое соединение G¾" |
|
ULM-53-02 |
резьбовое соединение G1" |
|
|
ULM-53-06 |
резьбовое соединение G1½" |
|
|
ULM-53-10 |
резьбовое соединение G2¼" |
|
|
ULM-53-20 |
фланец из Al сплава |
|
|
Индикация неисправностей |
отсутствие эхо – основной режим |
3,75 мA (0 В) Modbus RTU |
|
отсутствие эхо – инверс. режим |
22 мA (10,5 В) Modbus RTU |
|
|
уровень в мёртв. зоне – осн. режим |
22 мA (10,5 В) Modbus RTU |
|
|
уровень в мёртв. зоне – инв. режим |
3,75 мA (0 В) Modbus RTU |
|
|
Степень защиты согласно ГОСТ 14254 |
IP67 |
|
|
Макс. сопротивление нагрузки токового выхода |
270 Ом (при U=24 В пост. тока) |
|
|
Мин. сопротивление нагрузки потенциального выхода |
не менее 1 кОм |
|
|
Время готовности к измерениям при включении питания |
ULM-53-01; -02; -06 |
не более 30 с |
|
ULM-53-10; -20 |
не более 40 с |
|
|
Рабочие условия эксплуатации: - температура окр. воздуха |
ULM-53-01; -02; -06 ULM-53-10; -20 |
–40 ... +70 °C |
|
Масса (не более) |
ULM-53-01; -02 |
0,20 кг |
|
ULM-53-06 |
0,25 кг |
|
|
ULM-53-10 |
0,65 кг |
|
|
ULM-53-20 |
2,80 кг |
|
|
Средний срок службы |
не менее 10 лет |
|
|
Средняя наработка на отказ |
не менее 100000 ч |
|
Таблица заводских настроек (базовое: измерение уровня)
|
Модификация ULM- |
53–01 |
53–02 |
53–06 |
53–10 |
53–20 |
|
Выходной сигнал 20 мА (расстояние от поверхности излучателя уровнемера до поверхности измеряемой среды) |
0,1 м |
0,2 м |
0,2 м |
0,4 м |
0,5 м |
|
Выходной сигнал 4мА (расстояние от поверхности излучателя уровнемера до поверхности измеряемой среды) |
1 м |
2 м |
6 м |
10 м |
20 м |

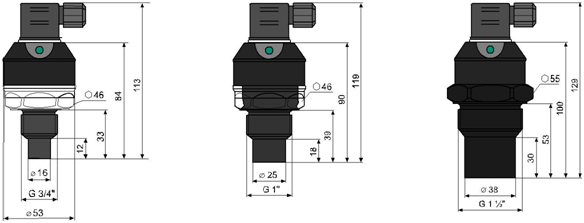

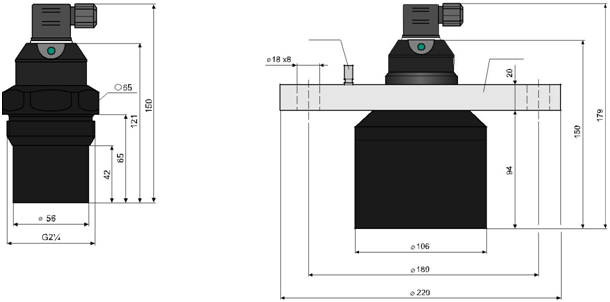

Габаритные размеры уровнемеров
|
ULM – 53_– 01 |
ULM – 53_– 02 |
ULM – 53_– 06 |
|
|
||
|
ULM – 53_– 10 |
ULM – 53_– 20 |
|
|
|
|
Степень защиты
|
IP67 |
|
Точность
|
±0,2% |
|
Дисплей
|
- |
|
Выходной сигнал
|
4-20 mA |
|
Присоединение к процессу
|
фланец |
|
Макс. температура чувствительной поверхности
|
-40~70℃ |
|
Питание
|
18-36 VDC |
|
Диапазон измерений
|
20м |
|
Измеряемая среда
|
Жидкости |
|
Взрывозащита
|
нет |
