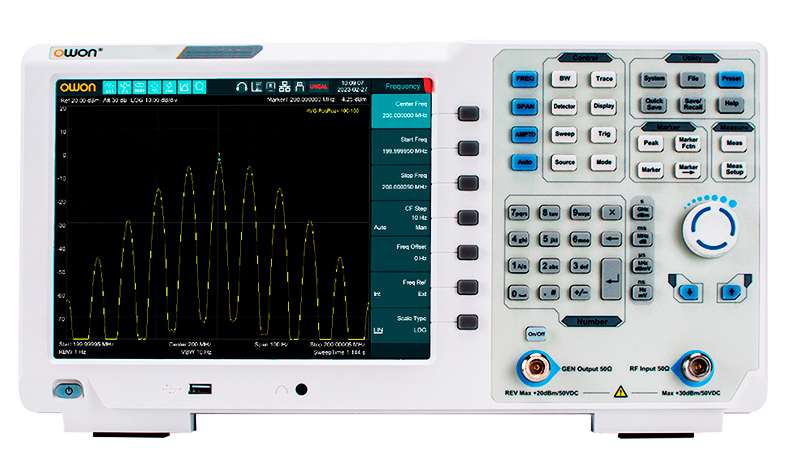

OWON XSA1036P-TG производительный и чувствительный анализатор частотного спектра электромагнитных сигналов. Представляет собой одну из средних моделей приборов в линейке аналогичных устройств из состава серии OWON XSA1000P-TG.
Анализатор спектра OWON XSA1036P-TG имеет полосу частотного анализа в интервале от 9 кГц до 3,6 ГГц. Прибор OWON XSA1036P-TG обладает низким уровнем собственных шумов (минимальное значение параметра DANL " -160 дБм/Гц", при включенном предусилителе. усилителе.
Широкий функционал встроенных автоматических функций позволяет специалистам проводить точные измерения большого числа параметров, значения которых легко считываются с 10.4-дюймового цветного сенсорного ЖК-дисплея.
Так же, как и все приборы серии OWON XSA1000P-TG, анализатор спектра OWON_XSA1036P-TG имеет встроенную функцию Pass/Fail, функцию проверки на соответствие EMI и функцию каскадного графика.
Встроенный в конструкцию анализатора спектра OWON_XSA1036P-TG генератор слежения (трекинг-генератор) может формировать выходной сигнал в полосе частот от 100 кГц до 3,6 ГГц с выходной мощностью от -40 дБм до 0 дБм.
Основные характеристики анализатора спектра OWON XSA1036P-TG
- Диапазон частот: от 9 кГц до 3.6 ГГц;
- Средний отображаемый уровень шума (DANL, в интервале 1 МГц - 0,5 ГГц, п/у - "on"): "-160 дБм";
- Фазовый шум при отстройке 10 кГц. "- 106 дБн/Гц"
- Суммарная погрешность амплитудыЖ < 1,5 дБ;
- Разрешение по частоте (RBW), Гц: 1;.
- Встроенный трекинг-генератор с диапазоном частот: от 100 кГц до 3,6 ГГц;
- Выходная мощность сигнала трекинг-генератора: от -40 дБм до 0 дБм;
- Функция Pass/Fail.
- Встроено более 200 общепринятых стандартных тестов на электромагнитную совместимость и электромагнитные помехи. Дополнительное программное обеспечение ЭМС.
- Анализ качества сигналов со стандартной модуляцией и автоматической демодуляцией.
- Экран : цветной, сенсорный, диагональ 10.4 дюйма.
|
Серия |
XSA1000P-TG |
|
Частотный диапазон |
9 кГц - 3,6 ГГц |
|
Разрешение (RBW) |
1 Гц |
|
Ширина развёртки частоты |
|
|
Диапазон развёртки |
0 Гц, 100 Гц до максимальной частоты прибора |
|
Точность |
ширина развёртки / (точность развёртки - 1) |
|
Пропускная способность |
|
|
Полоса пропускания |
от 1 Гц до 1 МГц, в последовательности 1-3-5-10 шагов |
|
Точность полосы пропускания |
< 5% стандартно |
|
Полоса пропускания видео |
от 10 Гц до 3 МГц, в последовательности 1-3-5-10 |
|
Полоса разрешения |
200 Гц, 9 кГц, 120 кГц, 1 МГц |
|
Амплитуда и уровень |
|
|
Диапазон измерения амплитуды |
средний уровень шумов до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен средний уровень шумов до +20 дБм, от 10 МГц до 3,6 ГГц, предусилитель выключен |
|
Постоянное напряжение |
50 В |
|
Непрерывная радиочастотная мощность |
затухание = 40 дБ, +20 дБм (100 мВ) |
|
Макс. уровень повреждения |
+30 дБм (1 Вт) |
|
Средний уровень отображаемого шума (DANL) |
|
|
Предусилитель выключен |
от 9 кГц до 1 МГц: -95 дБм < -88 дБм от 1 МГц до 500 МГц: -140 дБм < -130 дБм от 500 МГц до 3,6 ГГц: -138 дБм < -128 дБм |
|
Предусилитель включен |
от 100 кГц до 1 МГц: -135 дБм < -128 дБм от 1 МГц до 500 МГц: -160 дБм < -150 дБм от 500 МГц до 3,6 ГГц: -158 дБм < -148 дБм |
|
Фазовый шум |
|
|
Смещение |
10 кГц < -106 дБн/Гц 100 кГц < -104 дБн/Гц 1 МГц < -115 дБн/Гц |
|
Диапазон отображения уровня |
|
|
Единица измерения координат уровня |
dBm, dBμW, dBpW, dBmV, dBμV, W, V |
|
Ось логарифмического уровня |
0,01 - 1000 дБ |
|
Ось линейного уровня |
от 0 до контрольного уровня |
|
Количество точек отображения |
801 |
|
Количество трасс |
8 |
|
Способ обнаружения |
положительный пик, отрицательный пик, нормальный, образец, среднеквадратичное значение, среднее напряжение, квазипик |
|
Функции трассировки |
очистка записи, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение, математическая трассировка |
|
Частотная характеристика |
|
|
Предусилитель выключен |
± 0,7 дБ |
|
Предусилитель включен |
± 1,0 дБ |
|
Следящий генератор (tracking generator) |
|
|
Диапазон частот |
от 100 кГц до 3,6 ГГц |
|
Диапазон уровня выходной мощности |
от - 40 дБмВт до 0 дБмВт |
|
Разрешение выходного уровня |
1 дБ |
|
Выходная плоскостность |
50 МГц, ± 3 дБ |
|
Ложный генератор слежения |
гармонический: - 20 дБн негармонический: - 20 дБн |
|
Генератор слежения за изоляцией входных клемм |
- 60 дБ |
|
Общие характеристики |
|
|
Дисплей |
ЖК-экран, разрешение 1024 x 768 пикселей |
|
Диагональ дисплея |
10,4 дюйма |
|
Интерфейс |
USB, HDMI, LAN |
|
Габариты |
421 х 221 х 115 мм |
|
Вес |
5 кг |
|
Габариты упаковки |
540 x 230 x 360 мм |
|
Вес брутто |
6,2 кг |
|
Комплектация |
анализатор спектра OWON XSA1036P-TG – 1 шт шнур питания– 1 шт USB кабель – 1 шт диск с программным обеспечением – 1 шт переходник N-BNC - 1 шт руководство пользователя – 1 шт |
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
|
Частотный диапазон
|
9 кГц ... 3.6 ГГц |
|
Количество каналов
|
1 Гц - 1 МГц |
|
Полоса пропускания (RBW)
|
1 Гц - 1 МГц |
|
Глубина записи
|
- 106 дБн/Гц |
|
Уровень собственных шумов
|
- 163 дБм |
|
Частота дискретизации на канал
|
- 163 дБм |
|
Фазовый шум
|
- 106 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Наличие трекинг генератора
|
да |
|
Интерфейс
|
HDMI, LAN, USB |
|
Тип анализатора спектра
|
Стационарный |
