Технические характеристики анализатора DSA 815
|
Общие данные
|
|
|
Частотный диапазон
|
9 кГц - 1,5 ГГц
|
|
DANL *1
|
-135dBm, типичные
|
|
Фазового шума
|
-80dBc/Hz @ 10 кГц смещение, типичные
|
|
Общая погрешность амплитуды *2
|
<1.5dB
|
|
Минимальная RBW
|
100 Гц
|
|
Интерфейсы
|
USB-хоста и устройства, LAN, GPIB (опция), 10 MHz REF В, 10 MHz REF Out, вход внешней синхронизации
|
|
Источник запуска
|
Free Run, Видео, внешний
|
|
Внешний порогового уровня
|
5 В TTL уровень
|
|
Размеры
|
14,2х7,0х5,0 дюйм (361,6х178,8х128 мм)
|
|
Вес
|
9,4 кг. (4,25 кг)
|
|
* 1 : 100 Гц RBW, стандартный предусилитель на, проследить среднем> = 50, образец детектора, типичные
|
|
|
* 2 : 95% доверительном уровне
|
|

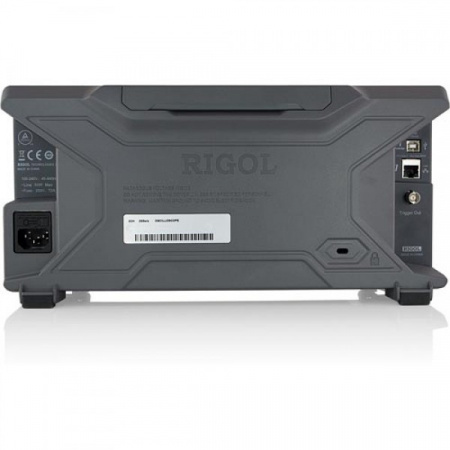

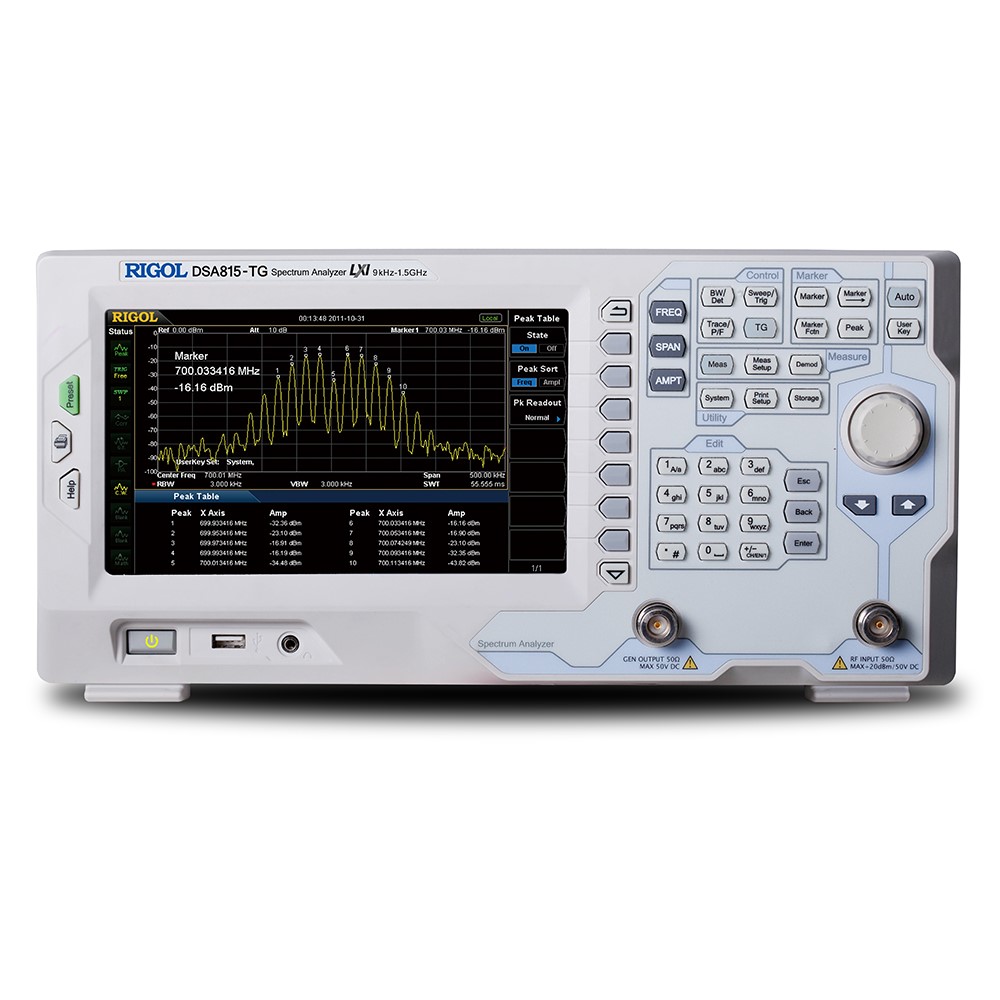

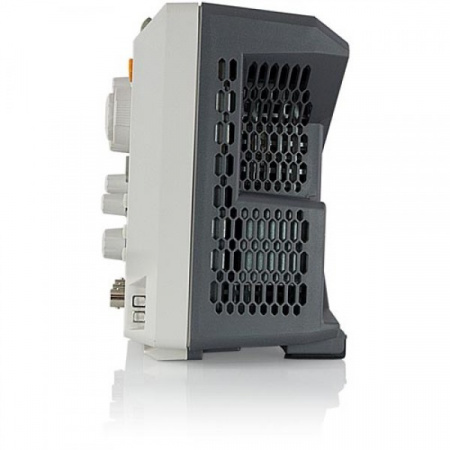

DSA 815 – анализатор спектра
Назначение анализатора DSA815
DSA815 представляет собой легкий и компактный анализатор спектра с первоклассными возможностями. Применение цифровой технологии преобразования частоты гарантирует надежность и высокую точность параметров.
Основные функциональные возможности и технические характеристики DSA815
- Диапазон частот от 9 кГц до 1,5 ГГц
- Цифровое преобразование частоты
- -135 дБм - отображаемый средний уровень шумов (DANL)
- -80 дБн/Гц - фазовый (типовое) шум при отстройке от несущей на 10 кГц
- Полная погрешность по амплитуде <1,5 дБ
- 100 Гц - минимальное разрешение по частоте полосы пропускания (RBW)
- Фильтр ЭМП (EMI) и квазипиковый детектор (опционально)
- Комплект для измерения КСВН (опционально)
- Предусилитель и демодулятор АМ/ЧМ в стандартной комплектации
- Расширенный набор измерительных функций (опционально)
- 1,5 ГГц - трекинг-генератор (опционально)
- Дисплей с высоким разрешением – 20,3 см (800х480 точек) с четким отображением и интуитивным интерфейсом для удобства работы с прибором
- Полная совместимость с интерфейсами: LAN, USB Host, USB Device и GPIB (опционально)
- Компактные размеры (361,6х178,8х128 мм), малый вес (4,25 кг)
Преимущества цифрового преобразования частоты DSA815
Возможность измерения малых сигналов: на основе этой технологии появилась возможность использования фильтра ПЧ с очень узкой настройкой по полосе пропускания, что позволило значительно снизить отображаемый средний уровень шумов.
Возможность распознавания малых сигналов, находящихся в непосредственной близости друг к другу: использование фильтра ПЧ с мин настройкой по полосе пропускания позволяет различать малые сигналы, отстоящие по частоте всего лишь на 100 Гц.
Высокая точность отображения амплитуды: эта технология практически устраняет помехи, формируемые при переключении фильтров, неопределенности опорного уровня, а также погрешности при переключении отображения амплитуды из логарифмического в линейный масштаб и наоборот (характерны при использовании традиционной аналоговой конструкции ПЧ).
Высокая надежность: в сравнении с традиционными аналоговыми конструкциями, реализация цифровой ПЧ в значительной мере снижает сложность схемотехнического решения, как следствие становится менее актуальной проблема старения канала и снижения температурной чувствительности, что в свою очередь повышает надежность анализатора спектра DSA815 (серии DSA800).
Высокая скорость измерения: применение цифровой технологии ПЧ повышает точность по полосе пропускания и селективность фильтра, минимизирует время сканирования и увеличивает скорость измерения.
Особенности
- Диапазон частот от 9 кГц до 1,5 ГГц
- Цифровое преобразование частоты
- -135 дБм - отображаемый средний уровень шумов (DANL)
- -80 дБн/Гц - фазовый (типовое) шум при отстройке от несущей на 10 кГц
- Полная погрешность по амплитуде <1,5 дБ
- 100 Гц - минимальное разрешение по частоте полосы пропускания (RBW)
- Фильтр ЭМП (EMI) и квазипиковый детектор (опционально)
- Комплект для измерения КСВН (опционально)
- Предусилитель и демодулятор АМ/ЧМ в стандартной комплектации
- Расширенный набор измерительных функций (опционально)
- 1,5 ГГц - трекинг-генератор (встроен)
- Дисплей с высоким разрешением – 20,3 см (800х480 точек) с четким отображением и интуитивным интерфейсом для удобства работы с прибором
- Полная совместимость с интерфейсами: LAN, USB Host, USB Device и GPIB (опционально)
- Компактные размеры (361,6х178,8х128 мм), малый вес (4,25 кг)
Комплектация анализатора спектра DSA 815
- Анализатор спектра DSA 815;
- DSA800-TG - Трекинг-генератор 1,5 ГГц;
- CD-диск;
- Шнур питания;
- Краткая инструкция;
Дополнительная комплектация анализатора DSA 815
- DSA800-EMI - ЭМИ фильтр и квазипиковый детектор;
- DSA800-VSWR - Набор измерения КСВН;
- VB1020 - Мост КВСН;
- DSA800-AMK - Расширенный измерительный комплект;
- TX1000 - РЧ демонстрационный набор (передатчик);
- USB-GPIB - Интерфейс конвертер USB – GPIB;
- DSA Utility Kit - Набор принадлежностей для DSA: кабель N-SMA, кабель BNC-BNC, адаптер N-BNC, адаптер N-SMA , 75Ω-50Ω адаптер, антенна 1 (900 MГц/1,8 ГГц), антенна 2 (2,4 ГГц).
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
|
Частотный диапазон
|
9 кГц ... 1.5 ГГц |
|
Полоса пропускания (RBW)
|
10 Гц - 1 МГц |
|
Уровень собственных шумов
|
- 161 дБм |
|
Фазовый шум
|
- 98 дБн/Гц |
|
Максимальный измеряемый уровень
|
+30 дБм |
|
Наличие трекинг генератора
|
да |
|
Интерфейс
|
LAN, USB |
