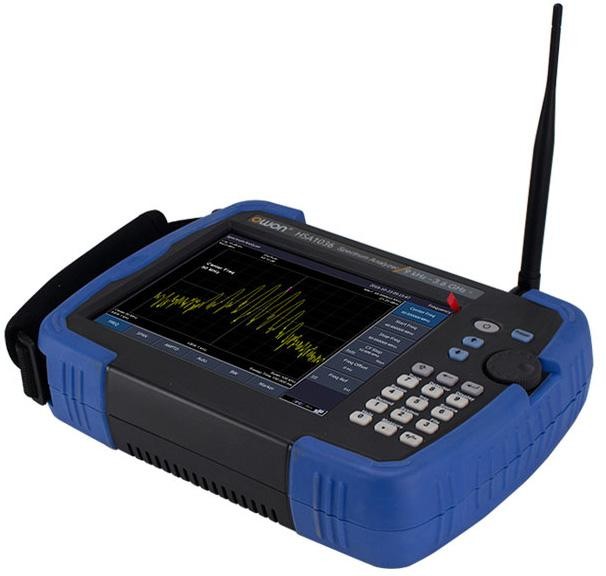

OWON HSA1016-TG переносной анализатор спектра с рабочей полосой пропускания 9 кГц - 1,6 ГГц, со встроенным трекинг-генератором и предусилителем, младшая модель прибора в составе серии из трех аналогичных устройств - OWON HSA1000-TG.
Анализатор спектра OWON HSA1016-TG обладает высокими (для портативного прибора) характеристиками по собственным шумам, значения которых сопоставимы с приборами настольного исполнения, входящими в аппаратный состав линейки OWON XSA1000-TG.
Пользовательский функционал прибора OWON HSA1016-TG к чисто измерительным возможностям добавляет и большой число аналитических и вычислительных функций, позволяющие исследовать входной электромагнитный сигнал прямо в полевых условиях.
Восьми-дюймовый (8") цветной сенсорный дисплей высокого разрешения (1024х768 пикс) обеспечивает максимальное удобство работы с прибором OWON HSA1016-TG..
Встроенный аппаратно в анализатор спектра OWON HSA1016-TG генератор слежения (трекинг-генератор) может формировать выходной сигнал в полосе частот от 100 кГц до 1,6 ГГц.
Основные характеристики анализатора спектра OWON HSA1016-TG
|
Частотный диапазон |
9 кГц - 1,6 ГГц |
|
Разрешение |
1 Гц |
|
Общая амплитудная погрешность |
< 1,5 дБ |
|
GPS-приемник |
есть |
|
Внутренняя опорная частота |
|
|
Опорная частота |
10 МГц |
|
Точность опорной частоты |
±[ (дни с момента последней калибровки × частота старения) + стабильность температуры + начальная точность ] |
|
Начальная точность калибровки |
<1 ppm |
|
Температурная стабильность |
от 0℃ до 50℃, ориентировочно до 25℃ |
|
Скорость старения |
<1 ppm/год |
|
Пропускная способность |
|
|
Полоса разрешения |
от 1 Гц до 1 МГц (1-3-5-10 шагов последовательно) |
|
Полоса пропускания видео |
от 10 Гц до 3 МГц |
|
Фазовый шум |
|
|
Смещение |
10 кГц: < -106 дБм 100 кГц: < -104 дБм 1 МГц: < -115 дБм |
|
Диапазон отображения уровня |
|
|
Единица измерения координат уровня |
dBm, dBuW, dBpW, dBmV, dBuV, W, V |
|
Способ обнаружения |
положительный пик, отрицательный пик, норма, выборка, RMS, среднее напряжение |
|
Функции трассировки |
очистка записи, максимальное удержание, минимальное удержание, усреднение, просмотр, закрытие, операция трассировки |
|
Следящий генератор(tracking generator) |
|
|
Диапазон частот |
от 100 кГц до 1,6 ГГц |
|
Диапазон уровня выходной мощности |
от - 40 дБм до 0 дБм |
|
Разрешение выходного уровня |
1 дБ |
|
Выходная плоскостность |
50 МГц, ± 3 дБ |
|
Частотомер |
|
|
Разрешение |
1 Гц, 10 Гц, 100 Гц, 1 кГц |
|
Неопределённость |
± (индикация частоты × точность опорной частоты +обратное разрешение) |
|
Общие характеристики |
|
|
Дисплей |
TFT LCD |
|
Разрешение дисплея |
1024 x 768 |
|
Интерфейс |

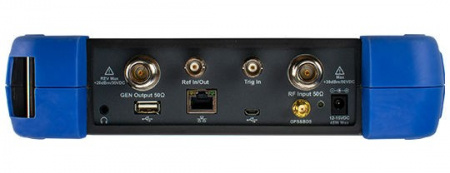

USB, LAN, вход для наушников |
|
Источник питания |
литий-ионный аккумулятор 7,4 В, 9100 мАч |
|
Габариты |
265 х 190 х 58 мм |
|
Вес нетто |
2,5 кг |
|
Габариты упаковки |
560 x 160 x 360 мм |
|
Вес брутто |
4,75 кг |
|
Комплектация |
портативный анализатор спектра OWON HSA1016-TG – 1 шт кабель зарядки – 1 шт адаптер питания – 1 шт USB кабель – 1 шт GPS антенна – 1 шт кейс для переноски – 1 шт краткое руководство пользователя – 1 шт |
- Диапазон частот: 9 кГц - 1.6 ГГц
- В комплекте следящий генератор
- Разрешение по частоте: 1 Гц
- Стабильность частоты опорного генератора: 1 ppm/год
- Уровень фазовых шумов составляет - 80 дБн/Гц при отстройке 10 кГц
- Фильтры RBW (-3 дБ): 100 Гц - 1 МГц с шагом 1-3-10
- Видеофильтры (-3 дБ): 1 Гц - 3 МГц с шагом 1-3-10
- Маркерные измерения
- Мин. уровень собственных шумов анализатора спектра (DANL): -158 дБм
- Встроенный аттенюатор: 10 дБм
- Количество сохраняемых спектрограмм: 3 + математика
- Режимы детектирования: Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average, Quasi-peak
- Время развертки: 10 мс - 1500 с (100 Гц - 1.5 ГГц), 20 мкс - 1500 с (нулевая полоса)
- Режимы запуска: свободный, видео, внешний
- Сохранение данных: на внешний USB-накопитель и внутреннюю флэш-память
- Интерфейсы: USB-host, USB-device, LAN,
- Разъем для наушников
|
Частотный диапазон
|
9 кГц ... 1.6 ГГц |
|
Количество каналов
|
1 Гц - 1 МГц |
|
Полоса пропускания (RBW)
|
1 Гц - 1 МГц |
|
Глубина записи
|
- 106 дБн/Гц |
|
Уровень собственных шумов
|
- 160 дБм |
|
Частота дискретизации на канал
|
- 160 дБм |
|
Фазовый шум
|
- 106 дБн/Гц |
|
Максимальный измеряемый уровень
|
+20 дБм |
|
Наличие трекинг генератора
|
да |
|
Интерфейс
|
LAN, USB |
|
Тип анализатора спектра
|
Портативный |
