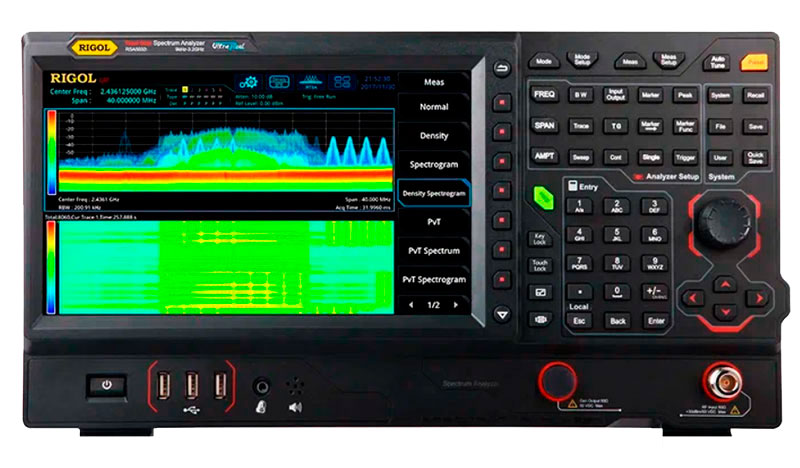

RIGOL RSA5032 анализатор спектра реального времени

Артикул: 00000195631

Характеристики

Частотный диапазон

—

9 кГц ... 3.2 ГГц

Полоса пропускания (RBW)

—

1 Гц - 10 МГц

Уровень собственных шумов

—

- 165 дБм

Фазовый шум

—

- 108 дБн/Гц

Максимальный измеряемый уровень

—

+33 дБм

Все характеристики

949 837 ₽

Варианты цен

949 837 ₽

Подробности

В наличии

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Приказом Росстандарта № 255 от 06.02.23. анализатор спектра реального времени RIGOL RSA5032 внесен в Госреестр СИ РФ за № 88167-23. Срок действия Свидетельства об утверждении типа СИ определен до 06.02.28. Установленный межповерочный интервал - 1 год.

Анализатор частотного спектра ЭМ-сигналов реального времени RIGOL RSA5032 с рабочей полосой по частоте 9 кГц - 3.2 ГГц - это современное радиоизмерительное устройство, которое сканирует входной сигнал по всему диапазону с максимальной частотой дискретизации 51,2 Мбит / с.

Анализатор спектра реального времени RIGOL RSA5032 предлагает заказчику значительные улучшения в характеристиках производительности по сравнению с традиционными устройствами для частотного анализа сигналов. Минимальная временная развертка составляет 1 миллисекунду, вертикальный диапазон расширен до величины + 30 дБм, значительно уменьшены фазовый шум до значения -108 дБк / Гц, и собственный уровень шума (DANL) до значения-165 дБм.

Обеспечивая пропускную способность в полосе захвата до 40 МГц (опция, стандартно - до 25 МГц) в реальном времени, анализатор спектра RIGOL RSA5032 вычисляет 146 000 БПФ / сек, что существенно увеличивает вероятность вероятность захвата возможных скоротечных частотных скачков.

Современный обновленный дизайн прибора, большой 10,1" цветной сенсорный дисплей высокого разрешения, семь режимов отображения информации о частотных составляющих входного сигнала (Normal, Density, Spectogram, Power v. Time, Density & Spectogram, PVT & Spectrum, PVT & Spectrogram) .

В функционале анализатора спектра RIGOL RSA5032 (впервые в анализаторах спектра этой торговой марки) реализована возможность запуска по частотной маске Этот режим запуска будет особенно полезен для проведении измерений спорадических или переходных событий.

Гибкий пользовательский интерфейс сенсорного экрана позволяет взаимодействовать с устройством при помощи жестов, имеется возможность управления прибором с помощью встроенных клавиш и ручек управления, или воспользоваться функцией поддержки работы внешних устройств - манипулятора типа мышь или клавиатуры.

В функционале анализатора спектра RIGOL RSA5032 применена высокоскоростная технология измерений в реальном времени «Ultra-Real», тоже впервые реализованная в приборах серииRIGOL RSA5000. Эта технология обеспечивает не толко быстрый сбор, но и анализ данных.

Особенности технологии Ultra-Real

Анализ спектра без слепого времени. Непрерывная регистрация данных сигнала в полосе частот реального времени. Непрерывный анализ спектра, отсутствие слепых зон по времени.
Запуск по частотной маске (FMT). Запуск по частотной маске (FMT) для измерения случайных и переходных процессов на спектрограмме.
Сложные режимы отображения. Спектрограмма без слепого времени отображает изменение спектрального состава сигналов. Режим отображения плотности позволяет визуализировать, как часто появляются сигналы.

Функциональные особенности анализатора спектра RIGOL RSA5032

Режимы работы:

стандартный анализатор спектра, режим GPSA (полоса обзора: нулевая, от 10 Гц. до макс. частоты; разрешение 1 Гц; фильтр ПЧ: 1 Гц…10 МГц, ЭМС фильтры; видеофильтр: 1 Гц…10 МГц; фазовый шум: -115 дБн ; средний уровень собственного шума DANL: -145 дБм (без п/у), -163 дБм (с п/у, опц. ); диапазон измерния: DANL...+30 дБм);

анализатор спектра реального времени, режим RTSA, полоса захвата 25 МГц (40 МГц опц.); мин. длительность событий 7,45 мкс, SFDR <-60 дБн. ..

Технология высокоскоростного захвата и вычислений Ultra-Real.

Рабочая полоса частот 9 кГц - 3,2 ГГц.
Погрешность опорного генератора: 1 ppm (0,1 ppm).
Средний уровень собственных шумов (DANL): -145 дБм (типично, без п.у, , -163 дБм с п/у, опц.).
Фазовый шум -115 дБн/Гц (типично).
Погрешность измерений уровня <0.8 дБ.
Минимальная разрешающая способность по полосе пропускания (RBW) 1 Гц.
Фильтр ЭМП и квазипиковый детектор.
Различные функции измерений.
Множество режимов измерений.
Ширина полосы пропускания для анализа сигнала в реальном времени; 25 МГц стандартно, до 40 МГц - опционально.
Множество режимов запуска.
Плотность, спектральная диаграмма, и другие режимы отображения в качестве опций в ПО.
10.1-дюймовый цветной сенсорный экран, поддерживающий управление прикосновением и жестами, 6 типов окон для отображения информации. USB, LAN, HDMI и другие интерфейсы для связи.
Размеры 410 х 224 х 135 мм, масса 4,65 кг..

Стандартная комплектация поставки

Анализатор спектра RIGOL RSA5032. Кабель питания. Руководство по эксплуатации. Дополнительная комплектация (опции)

опция расширенных измерений - RSA500-AMK
предусилитель - RSA5000-PA
расширение полосы пропускания в реальном сремени до 40 МГц - RSA5000-B40
высокостабильный опорный генератор - OCXO-C08
программное обеспечение - Ultra Spectrum
программное обеспечение для ЭМСиспытаний - S1210 EMI Pre-compilance Software
комплект аксессуаров - DSA Utility Kit
комплект адаптеров - RF Adaptor Kit
комплект адаптеров - RF CATV Kit
комплект аксессуаров - RF Attenuator Kit
аттенюатор - ATT03301H
сборочный комплект для монтажа в стойку - RM6041
зонд ближнего поля - NFP-3
мост для измерения - КСВН VB1032
мост для измерения - КСВН VB1080

Технические характеристики анализатора сректра реального времени RIGOL RSA5032

арактеристики

Параметры

Значения

Для всех измерительных режимов

ЧАСТОТА

Частотный диапазон

9 кГц…3,2 ГГц

ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ

Опорная частота

10 МГц

Точность после калибровки

стандартно

<1 ppm

опция OCXO-C08

<0,1 ppm

Температурная стабильность источника опорной частоты (0~50 °C)

стандартно

<0,5 ppm

опция OCXO-C08

<0,005 ppm

Старение

стандартно

<1 ppm/год

опция OCXO-C08

<0,03 ppm/год

Режим стандартного анализатора спектра со свипированием (GPSA)

ЧАСТОТА

Маркер

Разрешение

± полоса обзора / (кол. точек развертки-1)

Погрешность

± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)

Счетчик частоты

Разрешение

1 Гц

Погрешность

± (индицируемая частота × погрешность опорной частоты + разрешение счетчика)

Полоса обзора

Диапазон

Нулевая, 10 Гц...максимальная частота

Разрешение

2 Гц

Погрешность

± полоса обзора / (кол. точек развертки-1)

Плотность фазовых шумов
(500 МГц, 20~30 °C)

1 кГц

<-95 дБн/Гц

10 кГц

<-106 дБн/Гц; <-108 дБн/Гц (тип.)

100 кГц

<-106 дБн/Гц; <-108 дБн/Гц (тип.)

1 МГц

<-115 дБн/Гц; <-117 дБн/Гц (тип.)

Полоса пропускания

Разрешение ПЧ RBW (-3 дБ )

1 Гц… 10 МГц,с шагом 1-3-10

Погрешность RBW

<5%

Избирательность (60 дБ/3 дБ)

<5:1

Разрешение видео VBW (-3 дБ )

1 Гц… 10 МГц,с шагом 1-3-10

Разрешение RBW (-6 дБ )

200 Гц, 9 кГц, 120 кГц, 1 МГц

АМПЛИТУДА

Измерение уровня (fц ≥ 10 МГц)

Диапазон

Уровень собственных шумов … +30 дБм

Максимальный уровень на входе

Постоянное напряжение

50 В

Макс. уровень CW RF Power

+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл.

- 10 дБм , аттенюатор =20 дБ, предусилитель вкл.

Макс. опасный уровень CW RF Power

+33 дБм (2 Вт)

Средний уровень шумов (типично)
0 дБ аттенюатор, усреднение ≥50,
нормализован к 1 Гц

без предусилителя

9 кГц...100 кГц

<-120 дБм (тип.)

100 кГц...20 МГц

<-135 дБм, <-140 дБм (тип.)

20 МГц…1,5 ГГц

<-142 дБм, <-145 дБм (тип.)

1,5 ГГц…2,7 ГГц

<-140 дБм, <-143 дБм (тип.)

2,7 ГГц…3,2 ГГц

<-138 дБм, <-141 дБм (тип.)

с предусилителем (опция RSA5000-PA)

100 кГц...20 МГц

<-152 дБм, <-160 дБм (тип.)

20 МГц…1,5 ГГц

<-162 дБм, <-165 дБм (тип.)

1,5 ГГц…2,7 ГГц

<-160 дБм, <-163 дБм (тип.)

2,7 ГГц…3,2 ГГц

<-158 дБм, <-161 дБм (тип.)

Частотный отклик
(аттенюатор = 10 дБ, отн. 50 МГц)

без предусилителя

<0,5 дБ; <0,3 дБ (тип.)

с предусилителем (опция RSA5000-PA)

<0,7 дБ; <0,3 дБ (тип.)

Отображение уровня

Логарифмическая шкала

1 дБ…200 дБ

Линейная шкала

0 до опорного уровня

Количество точек

801

Количество графиков

Тип детектора

обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый

Операции над графиками

непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка

Единицы измерения

дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

Аттенюатор

Диапазон ослабления

0…50 дБ, с шагом 1 дБ

Погрешность переключения (fц=50 МГц, отн. 10 дБ):

<0,3 дБ

Абсолютная амплитудная погрешность
(центральная частота = 50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C)

<0,3 дБ

Установка опорного уровня

Логарифмическая шкала

-170 дБм…+30 дБм с шагом 0,01 дБ

Линейная шкала

707 пВ...7,07 В; 0,11% разрешение

Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ,
RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 °C to 30 °C)

<0,8 дБ

Погрешность переключения RBW

1 Гц...1 МГц

<0,1 дБ

3 МГц, 10 МГц

<0,3 дБ

Предусилитель (опция RSA5000-PA)

Частотный диапазон

100 кГц…3,2 ГГц

Усиление

20 дБ

КСВН (аттенюатор ≥10 дБ, предусилитель выкл.)

<1,6 дБ

Гармонические искажения 2-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)

SHI : +45 дБм

Интермодуляционные искажения 3-го порядка
(центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ)

TOI: +11 дБм , типично +15 дБм

Комбинационные искажения

<-60 дБн

Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ)

<-90 дБм, <-100 дБм, типично

РАЗВЕРТКА

Время развертки

Нулевой обзор

1 мкс…6000 с

Полоса обзора ≥10 Г

1 мс... 4000 с

Погрешность времени развертки

Нулевой обзор

Полоса обзора ≥10 Гц, RBW≥1 кГц

Тип запуска

непрерывный, однократный

ЗАПУСК

Источник

свободный, внешний 1, внешний 2, видео

Задержка

Нулевой обзор

0...500 мс

Полоса обзора ≥10 Гц

0...500 мс

Режим анализатора спектра реального времени (RTSA)

Основные параметры RTSA

Полоса анализа в реальном времени

Стандартно

25 МГц

Опция RSA5000-B40

40 МГц

Мин. длительность для гарантированного захвата сигналов 100% POI, мкс

макс. полоса обзора, окно Kaise

7,45 мкс

Полоса обзора	RBW1	RBW2	RBW3	RBW4	RBW5	RBW6
40 МГц	26,9	16,9	11,9	9,32	8,07	7,45
25 МГц	38,9	22,9	14,9	10,9	8,82	7,82
10МГц	86,8	46,8	26,8	16,8	11,8	9,30
1 МГц	807	407	207	107	56,3	31,3

Тип детектора

выборка, положительный пиковый, отрицательный пиковый, среднее

Количество графиков

Тип окна

Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian

Разрешение (для окна Kaiser)

обеспечивает 6 RBW для каждого окна, кроме прямоугольного;

Полоса обзора

Мин.диапазон / Макс. диапазон

40 МГц

100 кГц / 3,21 МГц

25 МГц

62,8 кГц / 2,01 МГц

10 МГц

25,1 кГц / 804 кГц

1 МГц

2,51 кГц / 80,4 кГц

100 КГц

251 Гц / 8,04 кГц

Максимальная частота дискретизации

51,2 Мвыб/сек

Скорость БПФ (FFT)

146484 FFT/сек

Количество маркеров

Разрешение по амплитуде

0,01 дБ

Количество точек по частоте

801

Время захвата (макс. дискретизация)

>156,5 мкс

Амплитуда

Неравномерность АЧХ

<0,5 дБ

SFDR

<-60 дБн

Режим Density (Спектральная плотность)

Диапазон плотности

0...100% с шагом 0,1%

Мин. полоса обзора

5 кГц

Персистенция

32 мс...10 с

Режим Spectrogram (Спектрограмма)

Глубина памяти

8192 точки

Динамический диапазон (охват. Bitmap)

200 дБ

Режим PvT
(Распределение мощности во времени)

Мин. время захвата

187,9 мкс

Макс. время захвата

40 с

Источник запуска

внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT

Запуск по частотной маске FMT

Диаграмма запуска

спектральная плотность, спектрограмма, обычная, PVT

Разрешение запуска

0,5 дБ

Критерии запуска

входит, выходит, внутри, снаружи, входит-выходит, выходит-входит

ВХОДЫ / ВЫХОДЫ

Разъемы на передней панели

RF вход (ВЧ вход)

Разъем N-типа (female)
Импеданс 50 Ом

Вход / Выход источника опорного сигнала

Внутренний источник

Частота 10 МГц
Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.)
Разъем BNC-тип (female)
Импеданс 50 Ом

Внешний источник

Частота 10 МГц±5 ppm
Входной уровень 0 дБм…+10 дБм
Разъем BNC-тип (female)
Импеданс 50 Ом

Вход / Выход внешнего запуска

Вход внешнего запуска 1

Разъем BNC-тип (female)
Импеданс ≥1 кОм
Уровень запуска: 5 В TTL уровень

Вход внешнего запуска 2 /
Выход синхронизации

Разъем BNC-тип (female)
Импеданс ≥1 кОм (вход внешнего запуска 2)
Импеданс 50 Ом (выход синхронизации)
Уровень запуска: 5 В TTL уровень

Другие разъемы

IF выход (выход ПЧ)

Частота 430 МГц ±20 МГц
Разъем SMB (male)
Импеданс 50 Ом

Интерфейсы

USB Host (4 порта)

Разъем A-plug
Версия 2.0

USB Device

Разъем B-plug
Версия 2.0

LAN

Разъем 100/1000Base, RJ-45
Протокол LXI Core 2011 Device

HDMI

Разъем A-plug
Протокол HDMI 1.4b

ОБЩИЕ ДАННЫ

Дисплей

Тип

Емкостной мультитач

Разрешение

1024 х 600 пикселей

Размер

10,1"

Количество цветов

24 бит

Поддержка принтера

Сетевой принтер

Память

Внутренняя

512 Мб

Внешняя

USB-флэш накопитель

Питание

Напряжение

AC 100 В… 240 В

Частота

45 Гц… 440 Гц

Потребляемая мощность

55 Вт (тип.), макс. 90 Вт (со всеми опциями)

Габаритные размеры

410 x 224 х 135 мм

Масса

4,65 кг

Рабочая температура

0 °C …50 °C

Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.

Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.

Частотный диапазон	9 кГц ... 3.2 ГГц
Полоса пропускания (RBW)	1 Гц - 10 МГц
Уровень собственных шумов	- 165 дБм
Фазовый шум	- 108 дБн/Гц
Максимальный измеряемый уровень	+33 дБм
Наличие трекинг генератора	нет
Интерфейс	HDMI, LAN, USB

Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».

Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.

Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».

Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:

Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.

Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:

Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
