RIGOl RSA5032N – это анализатор спектра реального времени ипз аппаратного состава серии аналогичных приборов RIGOL RSA5000N с широким рабочим диапазоном частот от 9 кГц до 3,2 ГГц.
Анализатор спектра RIGOL RSA5032n позволяет быстро и качественно проводить измерения благодаря высокой стабильности частоты опорного генератора, низкому уровню собственных шумов, широкой полосе частотного анализа и большому числу функциональных возможностям.
Фактически, в одном корпусе реализованы несколько измерительных приборов: стандартный свипирующий анализатор спектра (GPSA режим), анализатор спектра реального времени (RTSA - режим) и в качестве векторного анализатора для измерения значений S-параметров.
Имеется опциональная возможность применения прибораRIGOl RSA5032N в качестве измерителя электромагнитных помех.
Прибор RIGOl RSA5032N имеет компактный дизайн, малый вес (менее 5 кг), удобную ручку для транспортировки, кнопочную клавиатуру управления и удобно расположенные ВЧ-разъёмы на передней панели.

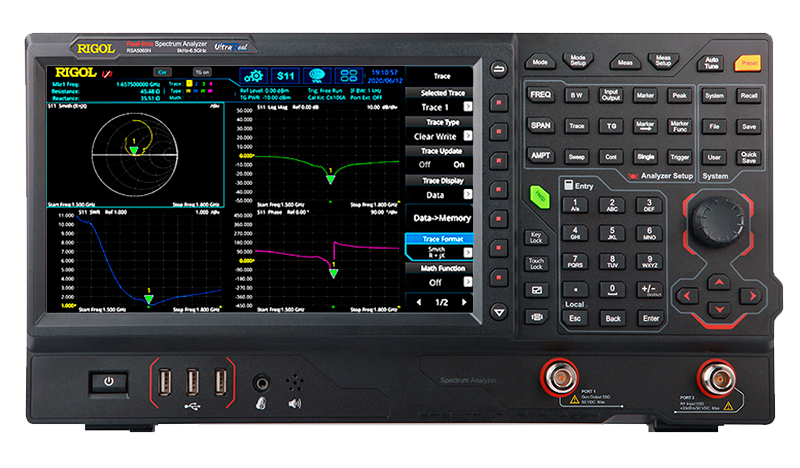

Большой ёмкостный сенсорный экран цветного изображения с диагональю 10.1" и поддержкой управления жестами, позволяет комфортно проводить измерения и фиксировать результаты исследований. Коммуникационные разъёмы USB и LAN предназначены для дистанционного управления прибором и интеграции его в измерительные комплексы и автоматизированные измерительные системы.

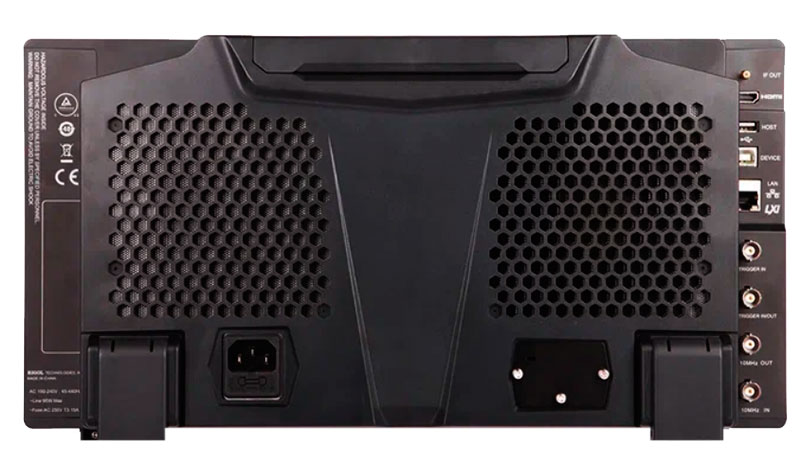

На задней панели расположены разъёмы входа/выхода сигналов синхронизации, входа/выхода сигнала опорной частоты и выход ПЧ сигнала.
В конструкции анализаторе спектра RIGOL RSA5032N используется инновационная технология Ultra-Real, которая обладает рядом преимуществ, в том числе позволяет проводить анализ спектра в реальном времени с гарантированным захватом сигнала: полоса анализа до 40 МГц (опция), скорость обработки до 146484 преобразований в секунду.
Для наибольшего удобства анализа и обработки полученной информации анализатор спектра RIGOL RSA5032N имеет семь режимов визуализации в режиме реального времени.
Векторный анализатор спектра реального времени RIGOL RSA5032N предоставляет специалистам гибкий интерфейс управления, благодаря наличию большого сенсорного дисплея с разрешением 1024×600 пикселей.
Пользователь может осуществлять управление анализатором спектра RIGOL RSA5032N, как с помощью кнопок и переключателей на передней панели, так и с помощью прикосновений к экранному меню и движениями пальцев по экрану прибора.
В анализаторе спектра RIGOL RSA5032N имеется возможность активации опции расширенных измерений. Эта опция позволяет выполнять измерения: мощности во временном интервале, мощности в соседних каналах, мощности в канале, занимаемой полосы частот, полосы излучения, отношения сигнал/шум, гармонических искажений, интермодуляционных искажений третьего порядка и др.
Особенности и преимущества анализатора спектра RIGOL RSA5032N
- Встроенный трекинг-генератор до 3.2 ГГц ;
- Встроенный векторный анализатор цепей до 3.2 ГГц ;
- Технология UltraReal (различные режимы запуска, в том числе по частотной маске (FMT), анализ спектра без слепого времени, сложные режимы отображения) ;
- Низкий отображаемый средний уровень собственных шумов (DANL): < -165 дБм (тип.) ;
- Низкий уровень фазового шума: < -108 дБн/Гц (тип.) ;
- Погрешность измерения амплитуды: <0.8 дБ ;
- Наилучшее разрешение по частоте (RBW) 1 Гц ;
- Большое количество измерительных функций ;
- Встроенные фильтры ЭМС (-6 дБ) и квазипиковый детектор (опция) ;
- Полоса анализа в реальном времени до 40 МГц (опция) ;
- Программное обеспечение для ПК ;
- Емкостной сенсорный экран 10.1 дюйма с поддержкой жестов ;
- Встроенные USB, LAN, HDMI интерфейсы связи ;
- Габаритные размеры RSA5032 RIGOL: 410 x 224 х 135 мм.
- Анализатор спектра RSA5032N-1 шт.
- Кабель питания- 1 шт.
- Краткое руководство по эксплуатации-1 шт.
- опция предусилителя RSA5000-PA;
- опция повышенной стабильности опорного генератора OCXO-C08;
- опция расширенных измерений RSA5000-AMK;
- опция расширенной полосы анализа в реальном времени 40 МГц RSA5000-B40;
- комплект аксессуаров DSA Utility Kit;
- комплект аксессуаров RF Attenuator Kit;
- комплект адаптеров RF Adaptor Kit;
- комплект адаптеров RF CATV Kit;
- аттенюатор ATT03301H;
- ВЧ кабель N(male) - N(male) CB-NM-NM-75-L-12G;
- ВЧ кабель N(male) - SMA(male) CB-NM-SMAM-75-L-12G;
- зонд ближнего поля NFP-3;
- комплект для монтажа в стойку RM6041;
- мост для измерения КСВН VB1032;
- мост для измерения КСВН VB1080;
- калибровочный комплект для векторного анализатора DC...6,5 ГГц CK106A;
- калибровочный комплект для векторного анализатора DC...1,5 ГГц CK106E;
- программное обеспечение Ultra Spectrum ;
- программное обеспечение S1210 EMI Pre-compliance Software.
Векторный анализатор спектра RIGOL RSA5032N. Технические характеристики.
|
Характеристики |
Параметры |
Значения |
|
||||||||||||||||||||||||||||||||||
|
Для всех измерительных режимов |
|
||||||||||||||||||||||||||||||||||||
|
ЧАСТОТА |
Частотный диапазон |
9 кГц…3,2 ГГц |
|
||||||||||||||||||||||||||||||||||
|
ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ |
Опорная частота |
10 МГц |
|
||||||||||||||||||||||||||||||||||
|
Точность после калибровки |
стандартно |
<1 ppm |
|
||||||||||||||||||||||||||||||||||
|
опция OCXO-C08 |
<0,1 ppm |
|
|||||||||||||||||||||||||||||||||||
|
Температурная стабильность источника опорной частоты (0~50 °C) |
стандартно |
<0,5 ppm |
|
||||||||||||||||||||||||||||||||||
|
опция OCXO-C08 |
<0,005 ppm |
|
|||||||||||||||||||||||||||||||||||
|
Старение |
стандартно |
<1 ppm/год |
|
||||||||||||||||||||||||||||||||||
|
опция OCXO-C08 |
<0,03 ppm/год |
|
|||||||||||||||||||||||||||||||||||
|
Режим стандартного анализатора спектра со свипированием (GPSA) |
|
||||||||||||||||||||||||||||||||||||
|
ЧАСТОТА |
Маркер |
Разрешение |
± полоса обзора / (кол. точек развертки-1) |
|
|||||||||||||||||||||||||||||||||
|
Погрешность |
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) |
|
|||||||||||||||||||||||||||||||||||
|
Счетчик частоты |
Разрешение |
1 Гц |
|
||||||||||||||||||||||||||||||||||
|
Погрешность |
± (индицируемая частота × погрешность опорной частоты + разрешение счетчика) |
|
|||||||||||||||||||||||||||||||||||
|
Полоса обзора |
Диапазон |
Нулевая, 10 Гц...максимальная частота |
|
||||||||||||||||||||||||||||||||||
|
Разрешение |
2 Гц |
|
|||||||||||||||||||||||||||||||||||
|
Погрешность |
± полоса обзора / (кол. точек развертки-1) |
|
|||||||||||||||||||||||||||||||||||
|
Плотность фазовых шумов (500 МГц, 20~30 °C) |
1 кГц |
<-95 дБн/Гц |
|
||||||||||||||||||||||||||||||||||
|
10 кГц |
<-106 дБн/Гц; <-108 дБн/Гц (тип.) |
|
|||||||||||||||||||||||||||||||||||
|
100 кГц |
<-106 дБн/Гц; <-108 дБн/Гц (тип.) |
|
|||||||||||||||||||||||||||||||||||
|
1 МГц |
<-115 дБн/Гц; <-117 дБн/Гц (тип.) |
|
|||||||||||||||||||||||||||||||||||
|
Полоса пропускания |
Разрешение ПЧ RBW (-3 дБ) |
1 Гц… 10 МГц,с шагом 1-3-10 |
|
||||||||||||||||||||||||||||||||||
|
Погрешность RBW |
<5% |
|
|||||||||||||||||||||||||||||||||||
|
Избирательность (60 дБ/3 дБ) |
<5:1 |
|
|||||||||||||||||||||||||||||||||||
|
Разрешение видео VBW (-3 дБ) |
1 Гц… 10 МГц,с шагом 1-3-10 |
|
|||||||||||||||||||||||||||||||||||
|
Разрешение RBW (-6 дБ) |
200 Гц, 9 кГц, 120 кГц, 1 МГц |
|
|||||||||||||||||||||||||||||||||||
|
АМПЛИТУДА |
Измерение уровня (fц ≥ 10 МГц) |
Диапазон |
Уровень собственных шумов … +30 дБм |
|
|||||||||||||||||||||||||||||||||
|
Максимальный уровень на входе |
Постоянное напряжение |
50 В |
|
||||||||||||||||||||||||||||||||||
|
Макс. уровень CW RF Power |
+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. |
|
|||||||||||||||||||||||||||||||||||
|
- 10 дБм , аттенюатор =20 дБ, предусилитель вкл. |
|
||||||||||||||||||||||||||||||||||||
|
Макс. опасный уровень CW RF Power |
+33 дБм (2 Вт) |
|
|||||||||||||||||||||||||||||||||||
|
Средний уровень шумов (типично) |
без предусилителя |
|
|||||||||||||||||||||||||||||||||||
|
9 кГц...100 кГц |
<-120 дБм (тип.) |
|
|||||||||||||||||||||||||||||||||||
|
100 кГц...20 МГц |
<-135 дБм, <-140 дБм (тип.) |
|
|||||||||||||||||||||||||||||||||||
|
20 МГц…1,5 ГГц |
<-142 дБм, <-145 дБм (тип.) |
|
|||||||||||||||||||||||||||||||||||
|
1,5 ГГц…2,7 ГГц |
<-140 дБм, <-143 дБм (тип.) |
|
|||||||||||||||||||||||||||||||||||
|
2,7 ГГц…3,2 ГГц |
<-138 дБм, <-141 дБм (тип.) |
||||||||||||||||||||||||||||||||||||
|
с предусилителем (опция RSA5000-PA) |
|
||||||||||||||||||||||||||||||||||||
|
100 кГц...20 МГц |
<-152 дБм, <-160 дБм (тип.) |
|
|||||||||||||||||||||||||||||||||||
|
20 МГц…1,5 ГГц |
<-162 дБм, <-165 дБм (тип.) |
|
|||||||||||||||||||||||||||||||||||
|
1,5 ГГц…2,7 ГГц |
<-160 дБм, <-163 дБм (тип.) |
|
|||||||||||||||||||||||||||||||||||
|
2,7 ГГц…3,2 ГГц |
<-158 дБм, <-161 дБм (тип.) |
||||||||||||||||||||||||||||||||||||
|
Частотный отклик |
без предусилителя |
<0,5 дБ; <0,3 дБ (тип.) |
|
||||||||||||||||||||||||||||||||||
|
с предусилителем (опция RSA5000-PA) |
<0,7 дБ; <0,3 дБ (тип.) |
|
|||||||||||||||||||||||||||||||||||
|
Отображение уровня |
Логарифмическая шкала |
1 дБ…200 дБ |
|
||||||||||||||||||||||||||||||||||
|
Линейная шкала |
0 до опорного уровня |
|
|||||||||||||||||||||||||||||||||||
|
Количество точек |
801 |
|
|||||||||||||||||||||||||||||||||||
|
Количество графиков |
6 |
|
|||||||||||||||||||||||||||||||||||
|
Тип детектора |
обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый |
|
|||||||||||||||||||||||||||||||||||
|
Операции над графиками |
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка |
|
|||||||||||||||||||||||||||||||||||
|
Единицы измерения |
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
|
|||||||||||||||||||||||||||||||||||
|
Аттенюатор |
Диапазон ослабления |
0…50 дБ, с шагом 1 дБ |
|
||||||||||||||||||||||||||||||||||
|
Погрешность переключения (fц=50 МГц, отн. 10 дБ): |
<0,3 дБ |
||||||||||||||||||||||||||||||||||||
|
Абсолютная амплитудная погрешность |
<0,3 дБ |
|
|||||||||||||||||||||||||||||||||||
|
Установка опорного уровня |
Логарифмическая шкала |
-170 дБм…+30 дБм с шагом 0,01 дБ |
|
||||||||||||||||||||||||||||||||||
|
Линейная шкала |
707 пВ...7,07 В; 0,11% разрешение |
|
|||||||||||||||||||||||||||||||||||
|
Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, |
<0,8 дБ |
|
|||||||||||||||||||||||||||||||||||
|
Погрешность переключения RBW |
1 Гц...1 МГц |
<0,1 дБ |
|
||||||||||||||||||||||||||||||||||
|
3 МГц, 10 МГц |
<0,3 дБ |
|
|||||||||||||||||||||||||||||||||||
|
Предусилитель (опция RSA5000-PA) |
Частотный диапазон |
100 кГц…3,2 ГГц |
|
||||||||||||||||||||||||||||||||||
|
Усиление |
20 дБ |
|
|||||||||||||||||||||||||||||||||||
|
КСВН (аттенюатор ≥10 дБ, предусилитель выкл.) |
<1,6 дБ |
||||||||||||||||||||||||||||||||||||
|
Гармонические искажения 2-го порядка |
SHI : +45 дБм |
|
|||||||||||||||||||||||||||||||||||
|
Интермодуляционные искажения 3-го порядка |
TOI: +11 дБм , типично +15 дБм |
|
|||||||||||||||||||||||||||||||||||
|
Комбинационные искажения |
<-60 дБн |
|
|||||||||||||||||||||||||||||||||||
|
Собственные комбинационные помехи |
<-90 дБм, <-100 дБм, типично |
|
|||||||||||||||||||||||||||||||||||
|
РАЗВЕРТКА |
Время развертки |
Нулевой обзор |
1 мкс…6000 с |
|
|||||||||||||||||||||||||||||||||
|
Полоса обзора ≥10 Г |
1 мс... 4000 с |
|
|||||||||||||||||||||||||||||||||||
|
Погрешность времени развертки |
Нулевой обзор |
5% |
|
||||||||||||||||||||||||||||||||||
|
Полоса обзора ≥10 Гц, RBW ≥1 кГц |
5% |
|
|||||||||||||||||||||||||||||||||||
|
Тип запуска |
непрерывный, однократный |
|
|||||||||||||||||||||||||||||||||||
|
ЗАПУСК |
Источник |
свободный, внешний 1, внешний 2, видео |
|||||||||||||||||||||||||||||||||||
|
Задержка |
Нулевой обзор |
0...500 мс |
|
||||||||||||||||||||||||||||||||||
|
Полоса обзора ≥10 Гц |
0...500 мс |
|
|||||||||||||||||||||||||||||||||||
|
ТРЕКИНГ-ГЕНЕРАТОР |
Частотный диапазон |
100 кГц...6,5 ГГц |
|
||||||||||||||||||||||||||||||||||
|
Выходной уровень |
Диапазон |
-40 дБм...0 дБм |
|
||||||||||||||||||||||||||||||||||
|
Разрешение |
1 дБ |
|
|||||||||||||||||||||||||||||||||||
|
Нелинейность (отн. 50 МГц) |
±3 дБ |
|
|||||||||||||||||||||||||||||||||||
|
Режим анализатора спектра реального времени (RTSA) |
|
||||||||||||||||||||||||||||||||||||
|
Основные параметры RTSA |
Полоса анализа в реальном времени |
Стандартно |
25 МГц |
|
|||||||||||||||||||||||||||||||||
|
Опция RSA5000-B40 |
40 МГц |
|
|||||||||||||||||||||||||||||||||||
|
Мин. длительность для гарантированного захвата сигналов 100% POI , мкс |
макс. полоса обзора, окно Kaise |
7,45 мкс |
|
||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||
|
Тип детектора |
выборка, положительный пиковый, отрицательный пиковый, среднее |
||||||||||||||||||||||||||||||||||||
|
Количество графиков |
6 |
|
|||||||||||||||||||||||||||||||||||
|
Тип окна |
Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian |
|
|||||||||||||||||||||||||||||||||||
|
Разрешение (для окна Kaiser) |
обеспечивает 6 RBW для каждого окна, кроме прямоугольного; |
|
|||||||||||||||||||||||||||||||||||
|
Полоса обзора |
Мин. диапазон / Макс. диапазон |
|
|||||||||||||||||||||||||||||||||||
|
40 МГц |
100 кГц / 3,21 МГц |
|
|||||||||||||||||||||||||||||||||||
|
25 МГц |
62,8 кГц / 2,01 МГц |
|
|||||||||||||||||||||||||||||||||||
|
10 МГц |
25,1 кГц / 804 кГц |
|
|||||||||||||||||||||||||||||||||||
|
1 МГц |
2,51 кГц / 80,4 кГц |
|
|||||||||||||||||||||||||||||||||||
|
100 КГц |
251 Гц / 8,04 кГц |
|
|||||||||||||||||||||||||||||||||||
|
Максимальная частота дискретизации |
51,2 Мвыб/сек |
|
|||||||||||||||||||||||||||||||||||
|
Скорость БПФ (FFT) |
146484 FFT/сек |
|
|||||||||||||||||||||||||||||||||||
|
Количество маркеров |
8 |
|
|||||||||||||||||||||||||||||||||||
|
Разрешение по амплитуде |
0,01 дБ |
|
|||||||||||||||||||||||||||||||||||
|
Количество точек по частоте |
801 |
|
|||||||||||||||||||||||||||||||||||
|
Время захвата (макс. дискретизация) |
>156,5 мкс |
|
|||||||||||||||||||||||||||||||||||
|
Амплитуда |
Неравномерность АЧХ |
<0,5 дБ |
|
||||||||||||||||||||||||||||||||||
|
SFDR |
<-60 дБн |
|
|||||||||||||||||||||||||||||||||||
|
Режим Density (Спектральная плотность) |
Диапазон плотности |
0...100% с шагом 0,1% |
|
||||||||||||||||||||||||||||||||||
|
Мин. полоса обзора |
5 кГц |
|
|||||||||||||||||||||||||||||||||||
|
Персистенция |
32 мс...10 с |
|
|||||||||||||||||||||||||||||||||||
|
Режим Spectrogram (Спектрограмма) |
Глубина памяти |
8192 точки |
|
||||||||||||||||||||||||||||||||||
|
Динамический диапазон (охват. Bitmap) |
200 дБ |
|
|||||||||||||||||||||||||||||||||||
|
Режим PvT |
Мин. время захвата |
187,9 мкс |
|
||||||||||||||||||||||||||||||||||
|
Макс. время захвата |
40 с |
|
|||||||||||||||||||||||||||||||||||
|
Источник запуска |
внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT |
|
|||||||||||||||||||||||||||||||||||
|
Запуск по частотной маске FMT |
Диаграмма запуска |
спектральная плотность, спектрограмма, обычная, PVT |
|
||||||||||||||||||||||||||||||||||
|
Разрешение запуска |
0,5 дБ |
|
|||||||||||||||||||||||||||||||||||
|
Критерии запуска |
входит, выходит, внутри, снаружи, входит-выходит, выходит-входит |
|
|||||||||||||||||||||||||||||||||||
|
Режим векторного анализатора (VNA) |
|
||||||||||||||||||||||||||||||||||||
|
Параметры измерения |
Частотный диапазон |
100 кГц…4,5 ГГц |
|
||||||||||||||||||||||||||||||||||
|
Типы измерений |
Отражение (S11), передача (S21), расстояние до неоднородности (DTF) |
|
|||||||||||||||||||||||||||||||||||
|
Полоса измерения |
1 кГц...10 МГц с шагом 1-3-10 |
|
|||||||||||||||||||||||||||||||||||
|
Количество точек данных |
от 101 до 10001; по умолчанию 201 |
|
|||||||||||||||||||||||||||||||||||
|
Типы трасс |
память, математическая операция, запись/очистка, усреднение, удержание максимума, удержание минимума |
|
|||||||||||||||||||||||||||||||||||
|
Количество маркеров |
8 |
|
|||||||||||||||||||||||||||||||||||
|
Калибровка |
открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект |
|
|||||||||||||||||||||||||||||||||||
|
Измерение передачи (S21) |
Выходная мощность |
-10 дБм |
|
||||||||||||||||||||||||||||||||||
|
Формат |
линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка |
|
|||||||||||||||||||||||||||||||||||
|
Диапазон измерения |
-500 G...500 G |
|
|||||||||||||||||||||||||||||||||||
|
Разрешение |
Log: 100f; Lin 1a |
|
|||||||||||||||||||||||||||||||||||
|
Динамический диапазон |
80 дБ (ном.) |
|
|||||||||||||||||||||||||||||||||||
|
Измерение отражения (S11) |
Выходная мощность |
-10 дБм |
|
||||||||||||||||||||||||||||||||||
|
Формат |
линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка, КСВН, диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+j*X, G+j*B), полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag) |
|
|||||||||||||||||||||||||||||||||||
|
Диапазон измерения |
-500 G...500 G |
|
|||||||||||||||||||||||||||||||||||
|
Разрешение |
Log: 100f; Lin 1a |
|
|||||||||||||||||||||||||||||||||||
|
КСВН |
-500 G...500 G |
|
|||||||||||||||||||||||||||||||||||
|
Эффективная направленность с CK106A |
> 40 дБ (ном.) |
|
|||||||||||||||||||||||||||||||||||
|
Измерение расстояния до неоднородности (DTF) |
Выходная мощность |
0 дБм |
|
||||||||||||||||||||||||||||||||||
|
Формат |
линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, КСВН |
|
|||||||||||||||||||||||||||||||||||
|
Максимальная длина кабеля |
(8 м × 10E10 м × коэффициент замедления / полоса обзора) |
|
|||||||||||||||||||||||||||||||||||
|
Разрешение определения повреждения |
(1,5 м × 10E8 м × коэффициент замедления / полоса обзора) |
|
|||||||||||||||||||||||||||||||||||
|
Тип окна |
Gaussian, Flattop, Rectangular, Hanning, Hamming |
|
|||||||||||||||||||||||||||||||||||
|
Коэффициент замедления |
0.1 ~ 1 |
|
|||||||||||||||||||||||||||||||||||
|
ВХОДЫ / ВЫХОДЫ |
Разъемы на передней панели |
RF вход (ВЧ вход) |
Разъем N-типа (female) |
|
|||||||||||||||||||||||||||||||||
|
Выход трекинг-генератора |
Разъем N-типа (female) |
|
|||||||||||||||||||||||||||||||||||
|
Вход / Выход источника опорного сигнала |
Внутренний источник |
Частота 10 МГц |
|||||||||||||||||||||||||||||||||||
|
Внешний источник |
Частота 10 МГц±5 ppm |
|
|||||||||||||||||||||||||||||||||||
|
Вход / Выход внешнего запуска |
Вход внешнего запуска 1 |
Разъем BNC-тип (female) |
|
||||||||||||||||||||||||||||||||||
|
Вход внешнего запуска 2 / |
Разъем BNC-тип (female) |
|
|||||||||||||||||||||||||||||||||||
|
Другие разъемы |
IF выход (выход ПЧ) |
Частота 430 МГц±20 МГц |
|
||||||||||||||||||||||||||||||||||
|
Интерфейсы |
USB Host (4 порта) |
Разъем A-plug |
|
||||||||||||||||||||||||||||||||||
|
USB Device |
Разъем B-plug |
|
|||||||||||||||||||||||||||||||||||
|
LAN |
Разъем 100/1000Base, RJ-45 |
|
|||||||||||||||||||||||||||||||||||
|
HDMI |
Разъем A-plug |
|
|||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||
|
ОБЩИЕ ДАННЫЕ |
Дисплей |
Тип |
Емкостной мультитач |
|
|||||||||||||||||||||||||||||||||
|
Разрешение |
1024 х 600 пикселей |
|
|||||||||||||||||||||||||||||||||||
|
Размер |
10,1" |
|
|||||||||||||||||||||||||||||||||||
|
Количество цветов |
24 бит |
|
|||||||||||||||||||||||||||||||||||
|
Поддержка принтера |
Сетевой принтер |
|
|||||||||||||||||||||||||||||||||||
|
Память |
Внутренняя |
512 Мб |
|
||||||||||||||||||||||||||||||||||
|
Внешняя |
USB-флэш накопитель |
|
|||||||||||||||||||||||||||||||||||
|
Питание |
Напряжение |
AC 100 В… 240 В |
|
||||||||||||||||||||||||||||||||||
|
Частота |
45 Гц… 440 Гц |
|
|||||||||||||||||||||||||||||||||||
|
Потребляемая мощность |
55 Вт (тип.), макс. 90 Вт (со всеми опциями) |
|
|||||||||||||||||||||||||||||||||||
|
Габаритные размеры |
410 x 224 х 135 мм |
||||||||||||||||||||||||||||||||||||
|
Масса |
4,95 кг |
|
|||||||||||||||||||||||||||||||||||
|
Рабочая температура |
0 ºC …50 ºC |
||||||||||||||||||||||||||||||||||||
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
|
Частотный диапазон
|
9 кГц ... 3.2 ГГц |
|
Полоса пропускания (RBW)
|
1 Гц - 10 МГц |
|
Уровень собственных шумов
|
- 165 дБм |
|
Фазовый шум
|
- 108 дБн/Гц |
|
Максимальный измеряемый уровень
|
+33 дБм |
|
Наличие трекинг генератора
|
да |
|
Интерфейс
|
LAN, USB |
|
Тип анализатора спектра
|
Стационарный |
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
Другие товары группы «Анализаторы спектра»
Другие товары бренда «RIGOL»
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
