OWON XSA1015P-TG анализатор спектра с трекинг-генератором и предусилителем

Модель прибора OWON XSA1015P-TG представляет собой лабораторный анализатор спектра со встроенными блоками следящего генератора (трекинг-генератор) и предусилителя (аппаратный блок для преобразования слабых по напряжению входных сигналов).

Рабочая полоса анализатора спектра OWON XSA1015P-TG изменяется в пределах от 9 кГц до 1.5 ГГц.

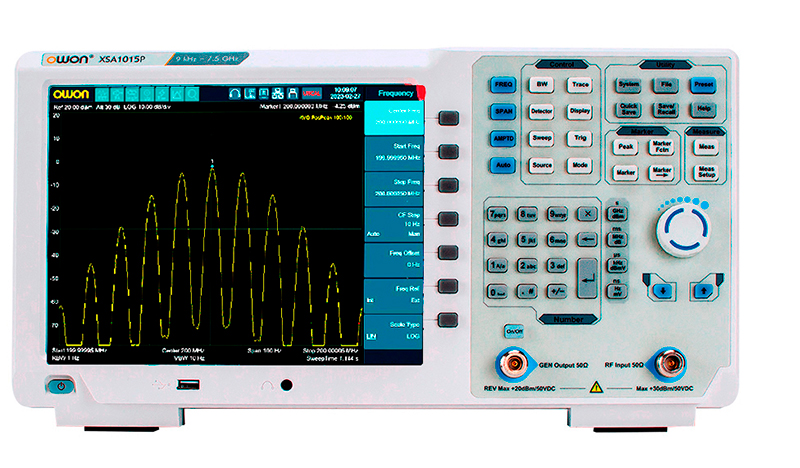

Для удобства пользователя прибор OWON XSA1015P-TG снабжен большим 10,4-дюймовым  цветным сенсорным ЖК-дисплеем высокого разрешения. Интерфейс управления - кнопочный с одним поворотным регулятором. Расположение кнопок управления на передней панели анализатора интуитивно-понятный. Все кнопки, четко различаются по цвету, размеру и форме и сгруппированы по секторам, связанным с управлением отдельными аппаратными блоками прибора.

Модель прибора OWON XSA1015P-TG - это производительный и чувствительный анализатор частотного спектра электро-магнитных сигналов, предлагаемый Заказчикам по весьма конкурентоспособной цене. Данная аппаратная реализация представляет собой младшую (по значению верхнего предела полосы пропускания) модель прибора в ряду из четырех возможных (с верхними границами полосы пропускания: 3,2 ГГц; 3,6 ГГц или 7,5ГГц) для заказа аппаратных модификаций, составляющих линейку аналогичных устройств - OWON XSA1000P-TG.

Анализатор спектра OWON XSA1015P-TG идеально подходит для измерения частоты и амплитуды входного сигнала, а также его искажений, определения типа модуляции и спектральной чистоты. При среднем отображаемом уровне шума - 150 дБм его можно считать высокопроизводительным инструментом, подходящим для удовлетворения потребностей большинства пользователей. Богатый набор интерфейсов, включая USB и LAN, позволяет удаленно управлять устройством.

Анализатор спектра OWON XSA1015P-TG имеет полосу пропускания по частоте от 9 кГц до 1.5 ГГц (достаточно широкую для приборов аналогичного ценового класса). Прибор OWON XSA1015P-TG обладает низким уровнем собственных шумов - (до -160 дБм/Гц при включенном предварительном усилителе).

Широкий функционал встроенных автоматических функций позволяет специалистам проводить точные измерения большого числа параметров, значения которых легко считываются с 10.4-х дюймового цветного сенсорного ЖК-дисплея.

Так же, как и все приборы серии, анализатор спектра OWON_XSA1015P-TG имеет встроенную функцию Pass/Fail, функцию проверки на соответствие EMI ​​и функцию каскадного графика.

Встроенный аппаратно в анализатор спектра OWON_XSA1015P-TG генератор слежения (трекинг-генератор) может формировать выходной сигнал в полосе частот  от 100 кГц до 1,5 ГГц с выходной мощностью от -40 дБм до 0 дБм.

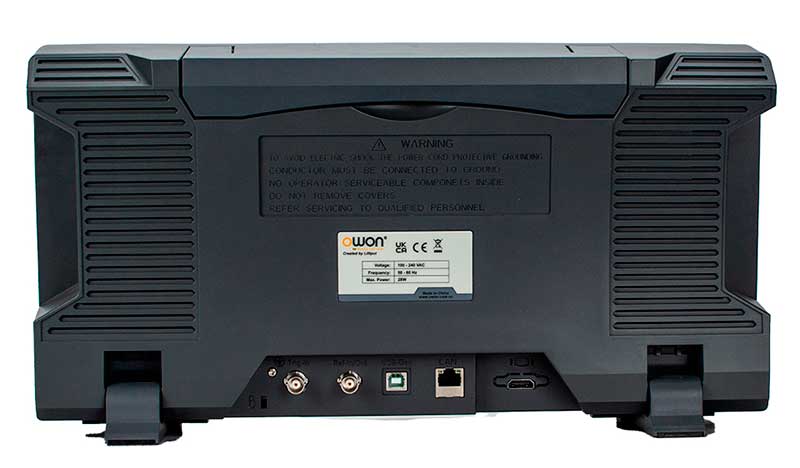

В стандартную реализацию аппаратного наполнения анализатора спектра OWON_XSA1015P-TG входят встроенные интерфейсы: стандартный USB-хост/устройство, LAN-порт, VGA-порт.

Основные характеристики анализатора спектра OWON XSA1015P-TG

• Диапазон частот: от 9 кГц до 1.5 ГГц;
• Минимальный отображаемый уровень шума (DANL): < -88дБм (в полосе 9 кГц- 1.0 МГц);
• Минимальный отображаемый уровень шума (DANL): < -130дБм (в полосе 1 МГц- 0.5ГГц);
• Минимальный отображаемый уровень шума (DANL): < -128дБм (в полосе 0.5ГГц-1.5ГГц);
• Фазовый шум при отстройке 10 кГц: < -106 дБн/Гц;
• Фазовый шум при отстройке 100 кГц: < - 104дБн/Гц;
• Фазовый шум при отстройке 1 МГц. < -115 дБн/Гц;
• Суммарная погрешность амплитуды < 1,5 дБ;
• Разрешение по частоте (RBW), Гц: 1.0;
• Встроенный трекинг-генератор с диапазоном частот: от 100 кГц до 1,5 ГГц;
• Выходная мощность сигнала трекинг-генератора: от -40 дБм до 0 дБм;
• Функция Pass/Fail;
• Встроено более 200 общепринятых стандартных тестов на электромагнитную совместимость и электромагнитные помехи. Дополнительное программное обеспечение ЭМС;
• Анализ качества сигналов со стандартной модуляцией и автоматической демодуляцией;
• Экран : цветной, диагональ 10.4 дюйма.

Технические характеристики анализатора спектра OWON XSA1015P-TG

Серия	XSA1000P-TG
Частотный диапазон	9 кГц - 1,5 ГГц
Разрешение	1 Гц
Ширина развёртки частоты
Диапазон развёртки	0 Гц, 100 Гц до максимальной частоты прибора
Точность	ширина развёртки / (точность развёртки - 1)
Пропускная способность
Полоса пропускания	от 1 Гц до 1 МГц, в последовательности 1-3-5-10 шагов
Точность полосы пропускания	< 5% стандартно
Полоса пропускания видео	от 10 Гц до 3 МГц, в последовательности 1-3-5-10
Полоса разрешения	200 Гц, 9 кГц, 120 кГц, 1 МГц
Амплитуда и уровень
Диапазон измерения амплитуды	средний уровень шумов до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен средний уровень шумов до +20 дБм, от 10 МГц до 1,5 ГГц, предусилитель выключен
Постоянное напряжение	50 В
Непрерывная радиочастотная мощность	затухание = 40 дБ, +20 дБм (100 мВ)
Макс. уровень повреждения	+30 дБм (1 Вт)
Средний уровень шума
Предусилитель выключен	от 9 кГц до 1 МГц: -95 дБм < -88 дБм от 1 МГц до 500 МГц: -140 дБм < -130 дБм от 500 МГц до 1,5 ГГц: -138 дБм < -128 дБм
Предусилитель включен	от 100 кГц до 1 МГц: -135 дБм < -128 дБм от 1 МГц до 500 МГц: -160 дБм < -150 дБм от 500 МГц до 1,5 ГГц: -158 дБм < -148 дБм
Фазовый шум
Смещение	10 кГц < -106 дБн/Гц 100 кГц < -104 дБн/Гц 1 МГц < -115 дБн/Гц
Диапазон отображения уровня
Единица измерения координат уровня	dBm, dBμW, dBpW, dBmV, dBμV, W, V
Ось логарифмического уровня	0,01 - 1000 дБ
Ось линейного уровня	от 0 до контрольного уровня
Количество точек отображения	801
Количество трасс	8
Способ обнаружения	положительный пик, отрицательный пик, нормальный, образец, среднеквадратичное значение, среднее напряжение, квазипик
Функции трассировки	очистка записи, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение, математическая трассировка
Частотная характеристика
Предусилитель выключен	± 0,7 дБ
Предусилитель включен	± 1,0 дБ
Следящий генератор (tracking generator)
Диапазон частот	от 100 кГц до 1,5 ГГц
Диапазон уровня выходной мощности	от - 40 дБмВт до 0 дБмВт
Разрешение выходного уровня	1 дБ
Выходная плоскостность	50 МГц, ± 3 дБ
Ложный генератор слежения	гармонический: - 20 дБн негармонический: - 20 дБн
Генератор слежения за изоляцией входных клемм	- 60 дБ
Общие характеристики
Дисплей	ЖК-экран, разрешение 1024 x 768 пикселей
Диагональ дисплея	10,4 дюйма
Интерфейс	USB, HDMI, LAN
Габариты	421 х 221 х 115 мм
Вес	5 кг
Габариты упаковки	540 x 230 x 360 мм
Вес брутто	6,2 кг
Комплектация	анализатор спектра OWON XSA1015P-TG – 1 шт шнур питания– 1 шт USB кабель – 1 шт диск с программным обеспечением – 1 шт переходник N-BNC - 1 шт руководство пользователя – 1 шт
