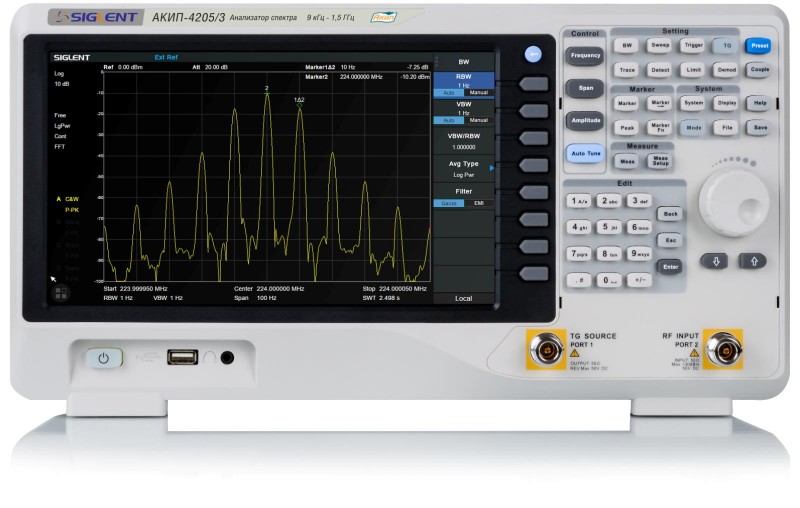

АКИП-4205/3 анализатор спектра до 1.5 ГГц с функцией векторного анализа

Технические параметры

АКИП-4205/3

Частота

Частотный диапазон

9 кГц…1,5ГГц

Разрешение

1 Гц

Погрешность источника опорной частоты

± (1*10-6 +5*10-7 *N),

Полоса обзора

Нулевая; 100 Гц…2,1 ГГц

Плотность фазовых шумов

-95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
-96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
-115 дБн/Гц при отстройке на 10 МГц относительно несущей 1 ГГц

Скорость развертки

1 мс … 1500 с

Полоса пропускания

Полоса пропускания ПЧ

1 Гц… 1 МГц (шаг 1-3-10)

Погрешность установки полосы пропускания ПЧ

± 5 %

Избирательность по уровням (60 дБ/ 3 дБ)

4,8:1

Полоса пропускания видео

1 Гц…3 МГц (шаг 1-3-10)

Амплитуда

Диапазон измерений

От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 3,2 ГГц, предусилитель выключен

Логарифмическая шкала

10 дБ … 200 дБ

Единицы измерения

дБм, дБмВ, дБмкВ, дБмкА, В, Вт

Аттенюатор

0 … 51 дБ ( шаг 1 дБ)

Предусилитель

20 дБ, 9 кГц…3,2 ГГц

Максимальный входной уровень

± 50 Впост

Опорный уровень

-100 дБм…+30 дБм (шаг 1 дБ)

Средний уровень собственного шума (DANL)

С выключенным предусилителем:

-91 дБм: 100 кГц…1 МГц

 -114 дБм: 1 МГц…10 МГц

 -118 дБм: 10 МГц…1 ГГц

 -111 дБм: 1 ГГц…1,5 ГГц

С включенным предусилителем:

 -110 дБм: 100 кГц…1 МГц

 -137 дБм: 1 МГц…10 МГц

-140 дБм: 10 МГц…1 ГГц

 -132 дБм: 1 ГГц…1,5 ГГц

Параметры нормируются при условиях: ослабление 0 дБ, RBW 10 Гц, усреднение > 50

Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц

С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм)
С включенным предусилителем: ± 0,5 дБ (вх. уровень – 40 дБм)

КСВ

≤ 1,5 (1 МГц…3,2 ГГц, аттенюатор 10 дБ)

Гармонические искажения второго порядка

- 65 дБн: ≥50 МГц
Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ

Интермодуляционные искажения третьего порядка

+8 дБм: ≥50 МГц

Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ

Детекторы графика

Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ

Трекинг генератор

Диапазон частот

5 МГц…1500 МГц

Диапазон установки уровня

-20 дБм…0 дБм (разрешение 1 дБ)

Неравномерность АЧХ

± 3 дБ

ЭМС (Опция)

Полоса пропускания ПЧ

200 Гц, 9 кГц, 120 кГц (-6 дБ)

Детектор

квазипиковый детектор

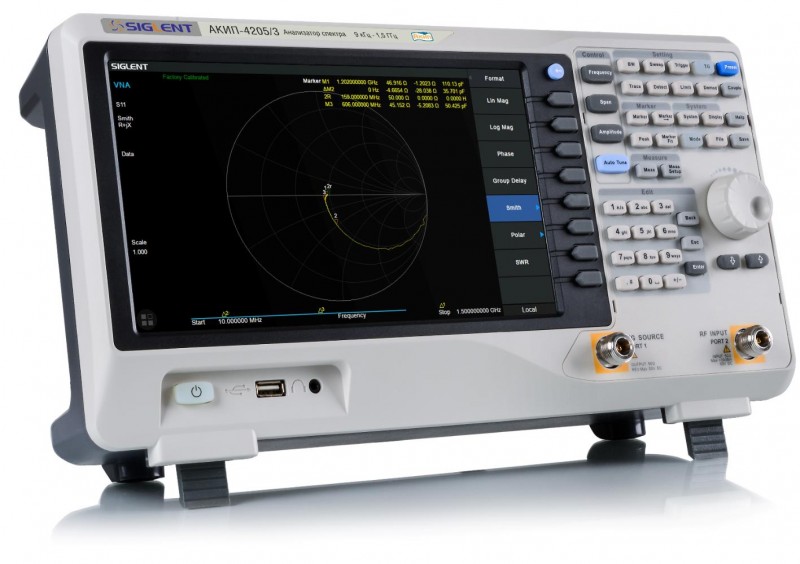

Векторный анализатор (опция)

Виды измерений

S11, S21

Диапазон частот

10 МГц…1,5 ГГц

Динамический диапазон

75 дБ, RBW 10 кГц

Уровень шума

0,1 дБ, RBW 10 кГц

Выходная мощность

0 дБм

Формат отображения

Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза

Количество точек данных

751

Расстояние до повреждения (опция)

Диапазон частот

10 МГц…1,5 ГГц

Разрешение

0,1 м * коэффициент укорочения (Velocity Factor)

Окна

Прямоугольное, Хэмминга

Анализ модуляций (опция)

Диапазон частот

5 МГц…1,5 ГГц

Диапазон установки уровня несущей

- 30 дБм…+ 20 дБм

Погрешность установки

± 2 дБ

АМн

1 Гц…100 кГц, глубина 5 %...95 %, погрешность ± 4 %

ЧМн

1 Гц…100 кГц, глубина 5 %...95 %, погрешность ± 4 % ЧМн 1 Гц…20 кГц при 1 ≤ β ≤ 20; 25 кГц…50 кГц при 1 ≤ β ≤ 8; 50 кГц…100 кГц при 1 ≤ β ≤ 4, где β – девиация Девиация: 1 кГц… 400 кГц, погрешность ± 4 %

АМ

20 Гц…100 кГц, погрешность 1 Гц в диапазоне до 1 кГц, 0,1% в диапазоне свыше или равному 1 кГц Глубина модуляции: 5%...95%, погрешность ± 4 %

ЧМ

20 Гц…100 кГц, погрешность 1 Гц в диапазоне до 1 кГц, 0,1% в диапазоне свыше или равному 1 кГц Девиация: 1 Гц...400 кГц, погрешность ± 4 %

Расширенные измерительные функции (опция)

Виды измерений

Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот

Входы

ВЧ вход

Соединитель N-типа; 50 Ом

Трекинг генератор

Соединитель N-типа; 50 Ом

Выход опорной частоты

Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм

Вход опорной частоты

Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм

Внешняя синхронизация

Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL)

ДУ

LAN, USB, RS232

Общие данные

Память

Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ

Дисплей

25,6 см, ЖК, разрешение 1024х600

Потребляемая мощность

35 Вт

Условия эксплуатации

0…+50 °С

Габаритные размеры

393х207х116,5 мм (Ш × В × Г)

Вес

≤ 4,6 кг (включая трекинг генератор)

Питание

100…240 В (автовыбор), 45…440 Гц
