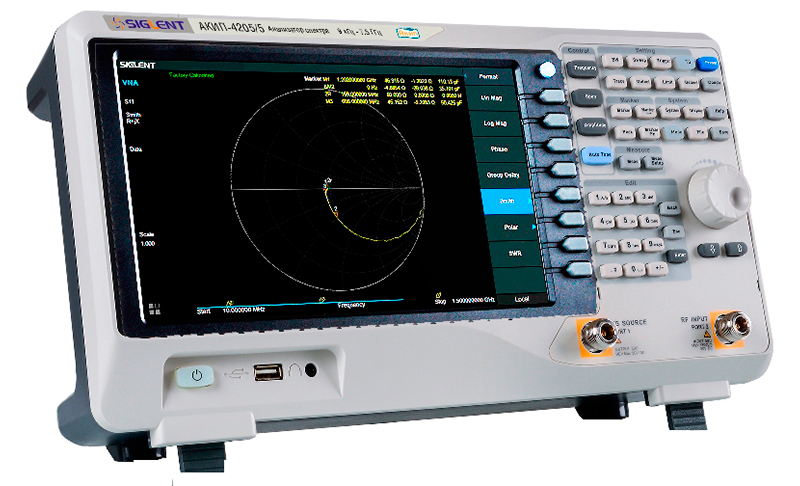

АКИП-4205/5 анализатор спектра до 7.5 ГГц с функцией векторного анализа

ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ

ЗНАЧЕНИЯ

ЧАСТОТА

Диапазон частот

9 кГц…7,5 ГГц

Разрешение

1 Гц

Погрешность источника опорной частоты

± (1*10¯⁶+5*10¯⁷ *N)

Полоса обзора

Нулевая (0 Гц); 100 Гц…7,5 ГГц

Плотность фазовых шумов

95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц

-96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц

-115 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц

Скорость развертки

1 мс … 7500 с

ПОЛОСА ПРОПУСКАНИЯ

Полоса пропускания ПЧ

1 Гц… 3 МГц (шаг 1-3-10)

Погрешность установки полосы пропускания ПЧ

< 5 %

Избирательность по уровням (60 дБ/ 3 дБ)

4,8:1

Полоса пропускания видео

1 Гц…10 МГц (шаг 1-3-10)

АМПЛИТУДА

Диапазон измерений

От среднего уровня собственных шумов (DANL):

до +10 дБм в полосе от 100 кГц до 1 МГц (предус. выключен);

до + 20 дБм в полосе от 1 МГц до 7,5 ГГц (предус. выключен).

Логарифмическая шкала

1 дБ … 200 дБ

Единицы измерения

дБм, дБмВ, дБмкВ, дБмкА, В, Вт

Аттенюатор

0 … 50 дБ (шаг 1 дБ)

Предусилитель

20 дБ

Максимальный измеряемый входной уровень

± 50 Впост

 +30 дБм, 3 минуты, частота несущей ≥ 10 МГц, аттенюатор >20 дБм, предусилитель выключен

Защита входа

+33 дБм, частота несущей ≥ 10 МГц, аттенюатор > 20 дБм, предусилитель выключен

Опорный уровень

-200 дБм…+30 дБм (шаг 1 дБ)

Средний уровень собственного шума (DANL)

С выключенным предусилителем (PA off):

 -105 дБм: 100 кГц…1 МГц

 -122 дБм: 1 МГц…10 МГц

 -142 дБм: 10 МГц…200 МГц

 -142 дБм: 200 МГц…1,5 ГГц

 -140 дБм: 1,5 ГГц…3,2 ГГц

 -137 дБм: 3,2 ГГц….5 ГГц

 -136 дБм: 5 ГГц….6,5 ГГц

 -134 дБм: 6,5 ГГц….7,5 ГГц

С включенным предусилителем (PA on):

 -133 дБм: 100 кГц…1 МГц

-151 дБм: 1 МГц…10 МГц

 -161 дБм: 10 МГц…200 МГц

 -159 дБм: 200 МГц…1,5 ГГц

 -159 дБм: 1,5 ГГц…3,2 ГГц

 -157 дБм: 3,2 ГГц….5 ГГц

 -157 дБм: 5 ГГц….6,5 ГГц

 -155 дБм: 6,5 ГГц….7,5 ГГц Параметры нормируются при условиях: ослабление 0 дБ, RBW =1 Гц, усреднение > 50, TG выключен

Пределы допускаемой абс. погрешности измерения уровня на частоте 50 МГ

С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм)

 С включенным предусилителем: ± 0,6 дБ (вх. уровень – 40 дБм)

КСВ

≤ 1,5 (1 МГц…7,5 ГГц, аттенюатор 20 дБ)

Гармонические искажения второго порядка (SHI)

- 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ

Интермодуляционные искажения 3-его порядка (TOI)

+14 дБм: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ

Детекторы графика

Полож. пика, отриц. пика, мгновенного значения, нормальный, средний (В/скз/ Видео)

ТРЕКИНГ ГЕНЕРАТОР (TG)

Диапазон частот

100 кГц…7500 МГц

Диапазон установки уровня

-20 дБм…0 дБм (разрешение 1 дБ)

Неравномерность АЧХ

± 3 дБ

ВЕКТОРНЫЙ АНАЛИЗАТОР

Виды измерений

S11, S21

Диапазон частот

100 кГц…7,5 ГГц

Полоса фильтра ПЧ (IFBW)

10 кГц

Динамический диапазон

При IFBW =10 кГц, уровень -5дБм, усреднение 50

60 дБ: 100 кГц…10 МГц

 90 дБ: 10 МГц…1,5 ГГц

 90 дБ: 1,5 ГГц…3,2 ГГц

 80 дБ: 3,2 ГГц…7,5 ГГц

Уровень шума

0,1 дБ, RBW 10 кГц

Выходная мощность

-5 дБм

Формат отображения

Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма, групповая задержка, КСВ, фаза

Количество точек данных

101…751 (зав. уст. 201)

ЭМС (ОПЦИЯ –XXX-EMI)

Полоса пропускания ПЧ

200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)

Детектор

Пиковый, средний, СКЗ, квазипиковый детектор (согласно норм CISPR 16-1-1), время накопления 0 мкс…10 с, пакет ПО EasySpectrum

РАССТОЯНИЕ ДО ПОВРЕЖДЕНИЯ (ОПЦИЯ- XXX-DTF)

Диапазон частот

100 кГц…3,2 ГГц

Максимальная дистанция

(7,68 х 1010 х коэф.т укорочения (Velocity Factor)/ (начальная частота – конечная частота (Гц))

Разрешение

(7,68 х 108 х коэф.т укорочения (Velocity Factor)/ (начальная частота – конечная частота (Гц))

Коэффициент укорочения

0,1…1 (Velocity Factor)

Калибровка

S11, OSL («Open-Short-Load»)

Окна

Прямоугольное, Хэмминга

АНАЛИЗ АНАЛОГОВЫХ МОДУЛЯЦИЙ (ОПЦИЯ-XXX-AMA)

АМ

20 Гц…100 кГц, погрешность 1 Гц в диапазоне до 1 кГц, 0,1% в диапазоне свыше или равному 1 кГц Глубина модуляции: 5%...95%, погрешность ± 4 %

ЧМ

20 Гц…100 кГц, погрешность 1 Гц в диапазоне до 1 кГц, 0,1% в диапазоне свыше или равному 1 кГц Девиация: 1 Гц...400 кГц, погрешность ± 4 %

АНАЛИЗ ЦИФРОВЫХ МОДУЛЯЦИЙ (ОПЦИЯ -XXX-DMA)

Тип модуляций

АМн: 2АМн;

ЧМн: 2, 4, 8, 16 уровней;

 MSK: GMSK (Гауссовская частотная модуляция с миним. сдвигом);

ФМн: BPSK,QPSK,OQPSK,8PSK; DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK;

 QAM: 16,32,64,128, 256

Длина выборки для измерений

16…4096

Точки/Символы

4, 6, 8, 10, 12, 14, 16

Символьная скорость

1 кбит/с…2,5 Мбит/с

РАСШИРЕННЫЕ ИЗМЕРИТЕЛЬНЫЕ ФУНКЦИИ (ОПЦИЯ – ХХХ -AMK)

Виды измерений

Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, TOI, водопадная диаграмма спектра (Waterfall)

ВХОДЫ

ВЧ вход (Порт 2)

Соединитель N-типа; 50 Ом (розетка)

Трекинг генератор TG (Порт 1)

Соединитель N-типа; 50 Ом (розетка)

Выход опорной частоты

Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм

Вход опорной частоты

Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм

Внешняя синхронизация

Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL)

Аудиовыход

3,5 мм (Jack)

ДУ

LAN, USB, опциональный адаптер USB-GPIB (поддержка HTML 5)

ОБЩИЕ ДАННЫЕ

Память

Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ

Дисплей

Сенсорный емкостной ЖК, диагональ 25,6 см, разреш. 1024х600

Напряжение питания

100...240 В, 50/60 Гц; 100...120 В, 400 Гц (автовыбор)

Потребляемая мощность

70 Вт максимум

Условия эксплуатации

0…+40 °С

Габаритные размеры

393 х207 х116,5 мм (Ш × В × Г)

Вес

≤ 4,7 кг
