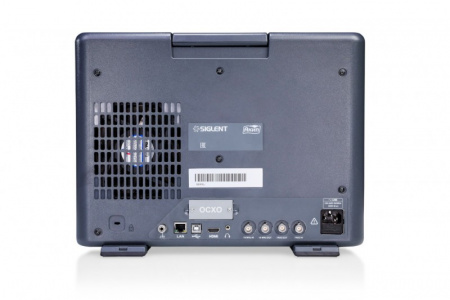

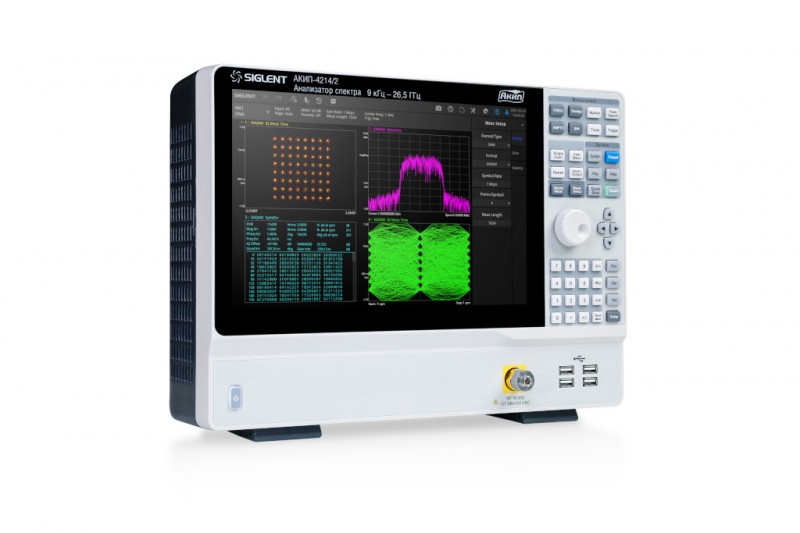

АКИП-4214/2 ВЧ-анализатор спектра РВ до 26.5 ГГц

Технические параметры

АКИП-4214/1

АКИП-4214/2

Частотная характеристика

Частотный диапазон

9 кГц … 13,6 ГГц

9 кГц … 26,5 ГГц

Разрешение

1 Гц

Основная относительная

погрешность частоты

±1·10¯⁶

Относительная температурная нестабильности частоты

±1·10¯⁶

в диапазоне температуры окружающего воздуха от 0 до 50 °С относительно 25 °С

Полоса обзора

0; 100 Гц … до максимальной частоты в зависимости от модели

Плотность фазовых шумов

-103 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц

-103 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц

-116 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц

Скорость развертки

1 мкс … 6000 с при нулевой полосе обзора

1 мс … 4000 с при полосе обзора от 100 Гц

Полоса пропускания

Полоса пропускания ПЧ

1 Гц … 10 МГц (шаг 1-3-10)

Число точек развертки

201 … 10001

Погрешность установки полосы пропускания ПЧ

±1 - для FПЧ 1 Гц

 ±(0,05·FПЧ +1) - для FПЧ > 1 Гц ≤ 300 Гц

±0,05·FПЧ - для FПЧ > 300 Гц

Коэффициент прямоугольности фильтров ПЧ

5,1

по уровням -60 дБ и -3 дБ

Полоса пропускания видео

1 Гц…10 МГц (шаг 1-3-10)

Уровень

Диапазон измерений

От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 26,5 ГГц, предусилитель выключен

Аттенюатор

0 … 50 дБ ( шаг 1 дБ)

Предусилитель (опция)

20 дБ

Максимальный входной уровень

± 50 Впост

 27 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм, предусилитель выключен)

Опорный уровень

170 дБм…+23 дБм (шаг 1 дБ)

Средний уровень собственного шума (DANL)

С выключенным предусилителем

С включенным предусилителем

100 кГц…1 МГц

-130 дБм

-135 дБм

>1 МГц…10 МГц

-143 дБм

-153 дБм

>10 МГц…1,22 ГГц

-144 дБм

-159 дБм

>1,22 ГГц …3,15 ГГц

-140 дБм

-158 дБм

>3,15 ГГц …7,22 ГГц

-137 дБм

-154 дБм

>7,22 ГГц …13,6 ГГц

-136 дБм

-154 дБм

>13,6 ГГц …18,9 ГГц

-134 дБм

-151 дБм

>18,9 ГГц …24,2 ГГц

-132 дБм

-148 дБм

>24,2 ГГц …26,5 ГГц

-124 дБм

-142 дБм

Параметры нормируются при следующих условиях: ослабление 0 дБ, ПЧ 1 Гц, усреднение ≥ 50

Неравномерность АЧХ относительно уровня сигнала на частоте 50 МГц

10 МГц … 7,5 ГГц: ± 1,5 дБ

>7,5 ГГц … 13,6 ГГц: ± 2,0 дБ

>13,6 ГГц … 26,5 ГГц: ± 2,5 дБ

ослабление 20 дБ, предусилитель выключен

Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц

± 0,4 дБ (несущая 50 МГц)

 Предусилитель ВЫКЛ: ±0,4 дБ + неравномерность АЧХ

Предусилитель ВКЛ: ±0,5 дБ + неравномерность АЧХ

Входной уровень от -20 дБм до -10 дБм, ПЧ 30 кГц, ослабление 20 дБ, пиковый детектор

КСВ

10 МГц … 13,6 ГГц: ≤ 1,6

 >13,6 ГГц … 24,2 ГГц: ≤ 1,9

>24,2 ГГц … 26,5 ГГц: ≤ 2,1

Ослабление 10 дБ, несущая 10 МГц

Гармонические искажения второго порядка

10 МГц … 7,22 ГГц: 42 дБм

>7,22 ГГц … 13,25 ГГц: 54 дБм

Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ

Интермодуляционные искажения третьего порядка

50 МГц … 7,22 ГГц: 11 дБм

>7,22 ГГц … 26,5 ГГц: 10 дБм

Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ

Режим анализа в реальном времени (опция)

Полоса анализа

25 МГц (опция - 40 МГц)

100% POI Минимальная длительность для гарантированного захвата сигналов

7,2 мкс

Полоса обзора

от 5 кГц

Режимы отображения

Плотность, Спектрограмма, 3D спектрограмма, PvT + Спектр

Максимальная скорость выборки

51,2 МГц

Количество точек данных 1

150000 в секунду (с опцией 40 МГц)

Число маркеров

8

Окна

Кайзер, Ханнинг, С плоской вершиной, Гаусс, Блэкман-Харрис, Прямоугольное

Эмс (опция)

Виды измерений

Сканирование по частоте, Измерение уровня, Отбражение таблицы данных

Последовательность предварительного тестирования

Сканирование, Поиск, Измерение

Полоса пропускания ПЧ

200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)

Детектор

Пиковый, Усреднение, Квазипиковый RMS

Поддержка масок стандартов

EN550xx, GB9254, FCC Part15, пользовательская маска

Частотная шкала

Линейная или логарифмическая

Расширенные измерительные функции

Виды измерений

Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот

Анализ аналоговых модуляций (опция)

Диапазон частот несущей

2 МГц … 13,6 ГГц

2 МГц … 26,5 ГГц

Погрешность измерения мощности несущей

±2 дБ

Диапазон мощности несущей

-30 дБм … 20 дБм

АМ модуляция

Частота модуляции: 20 Гц … 100 кГц Погрешность измерения частоты: 1 Гц при частоте <1 кГц

<0,1% при частота ≥1 кГц

Глубина модуляции: 5% … 95%

Погрешность измерения глубины: ±4 %

ЧМ модуляци

Частота модуляции: 20 Гц … 200 кГц Погрешность измерения частоты: 1 Гц при частоте <1 кГц

<0,1% при частота ≥1 кГц

Девиация: 0,2 … 100 рад

Погрешность измерения девиации: ±4 %

Анализ цифровых модуляций (опция)

Диапазон частот несущей

2 МГц … 13,6 ГГц

2 МГц … 26,5 ГГц

Погрешность измерения мощности несущей

±2 дБ

Диапазон мощности несущей

-30 дБм … 20 дБм

Виды модуляций

ASK: 2ASK;

FSK: 2,4,8,16 уровень;

 MSK: GMSK;

PSK: BPSK,QPSK,OQPSK,8PSK;

DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK;

QAM: 16,32,64,128,256

Длинна

16…4096

Количество символов

4, 6, 8, 10, 12, 14, 16

Символьная скорость

1 квыб … 32 Mвыборок

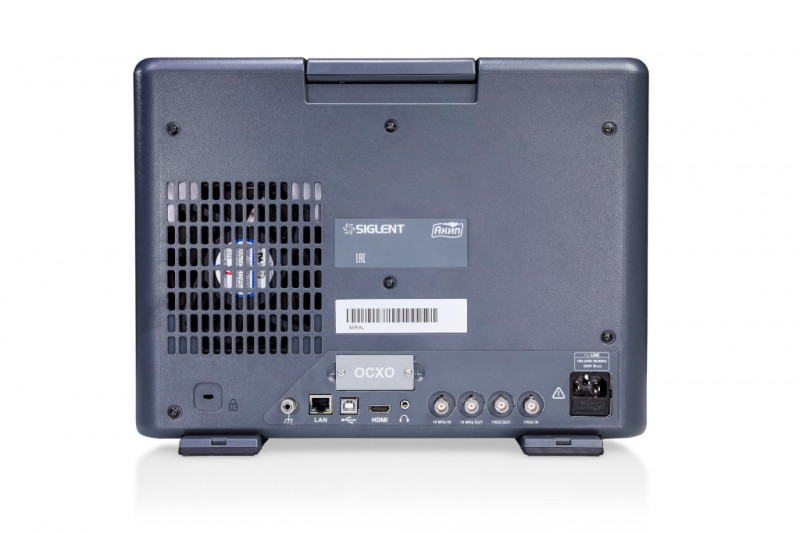

Входы/выходы

ВЧ вход

Соединитель 2.92-типа; 50 Ом

Выход опорной частоты

Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм

Описание Анализатора спектра  АКИП-4214/2

•  Частотный диапазон:

1. 9 кГц...13,6 ГГц (АКИП-4214/1)
2. 9 кГц...26,5 ГГц (АКИП-4214/2)

• Опция анализатора спектра в реальном времени. Полоса анализа в режиме реального времени 25 МГц (опция – 40 МГц)
• Средний уровень собственных шумов: <-159 дБм
• Фазовый шум: от -116 дБн/Гц при отстройке на 1 МГц @ 1 ГГц
• Минимальная длительность от 7,2 мкс для гарантированного захвата сигналов 100% POI
• Погрешность измерения амплитуды ±0,4 дБ
• Разрешение полосы пропускания от 1 Гц до 10 МГц
• Маркерные измерения
• Программные опции: встроенный предусилитель, расширенный набор измерений, анализатор спектра реального времени, фильтры ЭМС и квазипиковый детектор, анализ аналоговых модуляций, анализ цифровых модуляций
• Сенсорный экран, диагональ экрана 30,7 см (разрешение 1280x800)
• Интерфейсы: USB, LAN, GPIB (опция)
• Дистанционное управление: SCPI/Labview/IVI на базе USB-TMC/VXI11/Socket/Telnet/WebServer
• Видео выход (HDMI)

Комлектация Анализатора спектра  АКИП-4214/2

• Анализатор спектра АКИП-4214/2-1 шт.
• Шнур питания-1 шт.
• Кабель USB-1 шт.
• CD с ПО-1 шт.
• Опция SSA5000-AMK (активирована)-1 шт.
