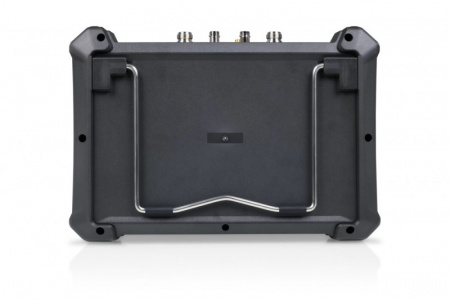

АКИП-4215 анализатор спектра портативный до 3.6 ГГц

Характеристики

Параметры

АКИП-4215

АКИП-4215 с опцией SHA850-F2

Частотная Характеристика

Частотный диапазон

9 кГц … 3,6 ГГц

9 кГц … 7,5 ГГц

Разрешение

1 Гц

Погрешность источника опорной частоты

±5·10⁻⁶

Температурная нестабильность частоты

±1·10⁻⁶

Погрешность при синхронизации по GPS

±1·10⁻⁸

Полоса обзора

0; 100 Гц … до максимальной частоты в зависимости от модели

Плотность фазовых шумов

-100 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц

 -100 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц

 -114 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц

Скорость развертки

1 мс … 5000 с

Полоса Пропускания

Полоса пропускания ПЧ

1 Гц … 3 МГц (шаг 1-3-10)

Погрешность полос пропускания фильтров ПЧ (Гц)

±1 - для FПЧ 1 Гц

±(0,05·FПЧ +1) - для FПЧ > 1 Гц ≤ 300 Гц

±0,05·FПЧ - для FПЧ > 300 Гц

Коэффициент прямоугольности

фильтров ПЧ

4,8

по уровням -60 дБ и -3 дБ

Полоса пропускания видео

1 Гц…10 МГц (шаг 1-3-10)

Уровень

Диапазон измерений

От среднего уровня собственных шумов до +10 дБм в полосе  от 100 кГц до 1 МГц;  до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен

Аттенюатор

0 … 50 дБ ( шаг 1 дБ)

Предусилитель

25 дБ

Макс.  входной уровень

± 50 Впост

30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм)

Опорный уровень

-100 дБм…+30 дБм (шаг 1 дБ)

Средний уровень собственного шума (DANL)

С выключенным предусилителем

С включенным предусилителем

100 кГц…1 МГц

-132 дБм

-132 дБм

>1 МГц…10 МГц

-142 дБм

-162 дБм

>10 МГц…600 МГц

-140 дБм

-159 дБм

>600 МГц…1,8 ГГц

-138 дБм

-158 дБм

>1,8 МГц…3,05 ГГц

-134 дБм

-156 дБм

>3,05 МГц…3,65 ГГц

-137 дБм

-158 дБм

>3,65 МГц…4,15 ГГц

-137 дБм

-158 дБм

>3,65 МГц…4,15 ГГц

-135 дБм

-157 дБм

>5,05 ГГц…5,9 ГГц

-135 дБм

156 дБм

>5,9 ГГц…6,7 ГГц

-136 дБм

-155 дБм

>6,7 МГц…7,5 ГГц

-134 дБм

-154 дБм

Параметры нормируются при условиях: ослабление 0 дБ, RBW 10 Гц, усреднение  ≥ 50

Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц

С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 1,5 дБ (вх. уровень – 40 дБм)

С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 1,5 дБ (вх. уровень – 40 дБм)

≤ 1,7 (1 МГц…3,05 ГГц) ≤ 1,5 (3,05 ГГц…7,5 ГГц)

Гармонические искажения второго порядка

-65 дБн (50 МГц…3,05 ГГц) -80 дБн (>3,05 ГГц…3,75 ГГц)

Интермодуляционные искажения третьего порядка

+9,5 дБм (50 МГц…3,05 ГГц) +16 дБм (>3,05 ГГц…7,5 ГГц) Предусилитель выкл., уровень: - 20 дБм,  аттенюатор 0 дБ

Трекинг Генератор (Опция)

Диапазон частот

100 кГц … 3,6 ГГц

100 кГц … 7,5 ГГц

Выходной уровень

-40 дБм…0 дБм (разреш 1  д

Погрешность установки уровня мощности

± 1 дБ (на частоте 50 МГц)

КСВН

< 2

Неравномерность АЧХ

± 2 дБ

Защита от обратного

± 50 Впост

не более 27 дБм (0,5 Вт)

Расширенный Набор Измерений (Опция)

Измерения мощности

Мощность в канале, плотность. Коэффициент мощности по соседнему каналу. Занимаемая полоса частот. Мощность во временной области. Отношение сигнал/шум.

Нелинейные измерения

Измерение уровня гармоник (до 10 гармоники). Интермодуляционные искажения третьего порядка.

Мониторинг

Цветовой спектр (спектрограмма).

Анализатор АФУ

Диапазон частот

100 кГц … 3,6 ГГц

100 кГц …7,5 ГГц

Число точек развертки

101…10001 (по умолчанию: 1001)

ПОРТ1 Выходной уровень

-40 дБм…0 дБм (разрешение 1  дБ)

Максимальная измеряемая дистанция (метр)

(Число точек развертки -1) х коэффициент укорочения х скорость света (м/с) / (начальная частота – конечная частота (Гц))

Разрешение (метр)

Максимальная дистанция / Число точек развертки

Коэффициент укорочения

0,1 … 1

0,1 … 1

Калибровка

Полная однопортовая (OSL) или выборочная, Open / Short / Through

Затухание в кабеле

-10 дБ/м … 100 дБ/м

Виды измерений

Измерение дистанции до повреждения, КСВН, затухание в кабель (Порт-1), вносимые потери (Порт-2), TDR (рефлектометр).

Векторный Анализатор (Опция)

Виды измерений

S11, S21

Диапазон частот

100 кГц … 3,6 ГГц

100 кГц … 7,5 ГГц

Полоса фильтра ПЧ (IFBW)

10 кГц

ПОРТ1 Выходной уровень

-40 дБм…0 дБм (разрешение 1  дБ)

Число точек развертки

101…10001 (по умолчанию: 1001)

Динамический диапазон

102 дБ: 100 кГц…1 МГц

109 дБ: >1 МГц…1,5 ГГц

107 дБ: >1,5 ГГц…3,6 ГГц

102 дБ: 100 кГц…1 МГц

109 дБ: >1 МГц…1,5 ГГц

107 дБ: >1,5 ГГц…3,6 ГГц

105 дБ: >3,6 ГГц…6,5 ГГц

102 дБ: >6,5 ГГц…7,5 ГГц

S21, IFBW 10 кГц, уровень на выходе (Порт 1) 0 дБм, усреднение=50

Среднеквадратическое отклонение значения шумов результата измерений при измерении модуля/фазы коэффициента отражения

Модуль: 100 кГц ... 3,5 ГГц (полоса ПЧ 10 кГц) 0,02 дБ >3,5 ГГц ... 6,5 ГГц (полоса ПЧ 10 кГц) 0,03 дБ >6,5 ГГц ... 7,5 ГГц (полоса ПЧ 10 кГц) 0,06 дБ

 Фаза: 100 кГц ... 3,5 ГГц (полоса ПЧ 10 кГц) 0,3° >3,5 ГГц ... 6,5 ГГц (полоса ПЧ 10 кГц) 0,5° >6,5 ГГц ... 7,5 ГГц (полоса ПЧ 10 кГц) 1,1°

Среднеквадратическое отклонение значения шумов результата измерений при измерении модуля/фазы коэффициента передачи

Модуль: 100 кГц ... 3,5 ГГц (полоса ПЧ 10 кГц) 0,02 дБ >3,5 ГГц ... 6,5 ГГц (полоса ПЧ 10 кГц) 0,03 дБ >6,5 ГГц ... 7,5 ГГц (полоса ПЧ 10 кГц) 0,06 дБ

 Фаза: 100 кГц ... 3,5 ГГц (полоса ПЧ 10 кГц) 0,3° >3,5 ГГц ... 6,5 ГГц (полоса ПЧ 10 кГц) 0,5° >6,5 ГГц ... 7,5 ГГц (полоса ПЧ 10 кГц) 1,1°

Среднеквадратическое отклонение значения шумов результата измерений при измерении модуля/фазы коэффициента передачи

Модуль: 100 кГц ... 3,5 ГГц (полоса ПЧ 10 кГц) 0,015 дБ >3,5 ГГц ... 7,5 ГГц (полоса ПЧ 10 кГц) 0,015 дБ

Фаза: 100 кГц ... 3,5 ГГц (полоса ПЧ 10 кГц) 0,18° >3,5 ГГц ... 7,5 ГГц (полоса ПЧ 10 кГц) 0,40°

Калибровка

Полная однопортовая (OSL) или выборочная, Open / Short / Through / Enhanced

Формат отображения

Логарифмический и линейный масштаб, круговая диаграмма полных сопротивлений (диаграмма Смита), полярная диаграмма,  групповая задержка, КСВ, фаза

Коэффициент укорочения

0,1 … 1

Анализ Аналоговых Модулированных Сигналов (Опция)

Диапазон частот несущей

2 МГц … 3,6 ГГц

2 МГц …7,5 ГГц

Диапазон мощности несущей

-30 дБм … 20 дБм

Погрешность установки мощности

±2 дБ

АМ сигнал

Диапазон частот модулированного колебания: 20 Гц … 100 кГц Погрешность измерения:

1 Гц (частота модуляции < 1 кГц)

<0,1% от устанволенного зн

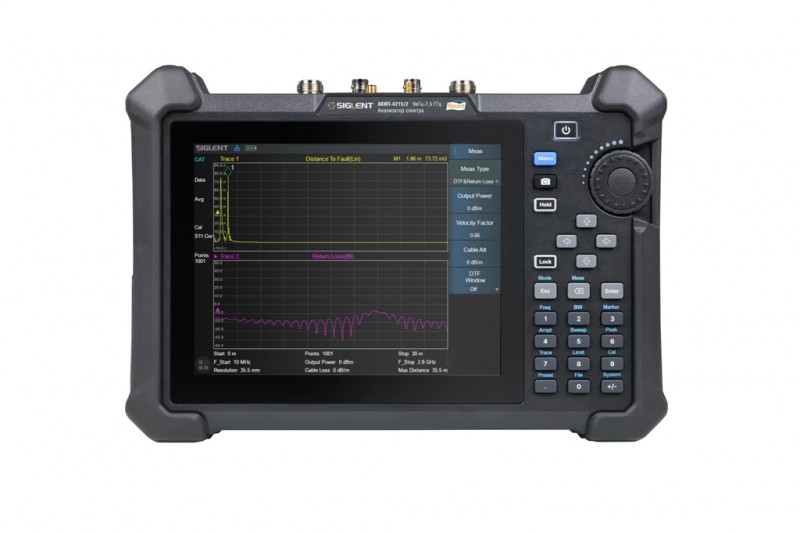

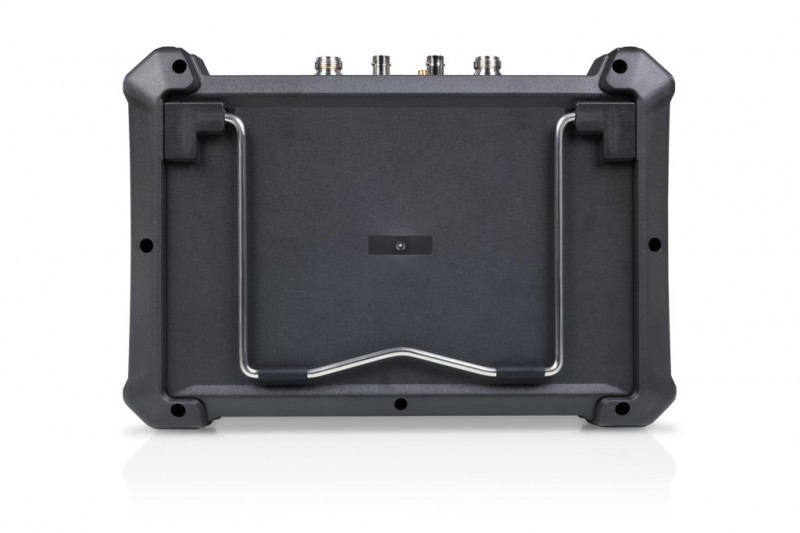

Описание Анализатора спектра портативный  АКИП-4215

Многофункциональный, портативный анализатор сигналов:

1.  Анализатор спектра
2. Анализатор АФУ (антенно-фидерных устройств)
3. Анализатор цепей векторный (опция)
4. Анализатор аналоговых модулированных сигналов (опция)
5. Анализатор цифровых модулированных сигналов (опция)

• Частотный  диапазон

1. Анализатор спектра:

9 кГц...3,6 ГГц (АКИП-4215)

9 кГц ...7,5 ГГц (АКИП-4215 с опцией SHA850-F2)

1. Анализатор АФУ

100 кГц.. 3,6 ГГц (АКИП-4215)

100 кГц ...7,5 ГГц (АКИП-4215 с опцией SHA850-F2)

1. Анализатор цепей:

100 кГц...3,6 ГГц (АКИП-4215)

100 кГц...7,5 ГГц (АКИП-4215 с опцией SHA850-F2)

1. Анализа модуляций:

2 МГц ...3,6 ГГц (АКИП-4215)

2 МГц ...7,5 ГГц (АКИП-4215 с опцией SHA850-F2)

• Средний уровень собственных шумов: <-162 дБм
• Фазовый шум: от -100 дБн/Гц при отстройке на 10 кГц @ 1 ГГц
• Погрешность измерения амплитуды ±0,4 дБ
• Разрешение полосы пропускания от 1 Гц до 3 МГц
• Опциональный трекинг генератор (TG):

1. 100 кГц...3,6 ГГц (АКИП-4215)
2. 100 кГц...7,5 ГГц (АКИП-4215 с опцией SHA850-F2)

• Измерение расстояния до повреждения и КСВН
• Встроенный предусилитель, маркерные измерения
• Опциональные возможности: расширенный набор измерений, трекинг генератор, векторный анализатор цепей, анализ аналоговых модуляций, анализ цифровых модуляций, выход постоянного напряжения 12 … 32 В
• Сенсорный экран, диагональ экрана 21,34 см (разрешение 800x600)
• Интерфейсы: USB, LAN, GPIB (опция)
• Работа от внешней сети переменного тока или до 4-х часов от встроенного аккумулятора

Особенности

Комплектация Анализатора спектра портативный  АКИП-4215

• Анализатор спектра портативный АКИП-4215-1 шт.
• Шнур питания-1 шт.
• Адаптер питания-1 шт.
• Кабель USB-1 шт.
• Аккумуляторная батарея-1 шт.
• Руководство по эксплуатации-1 шт.
• Сумка для транспортировки-1 шт.
