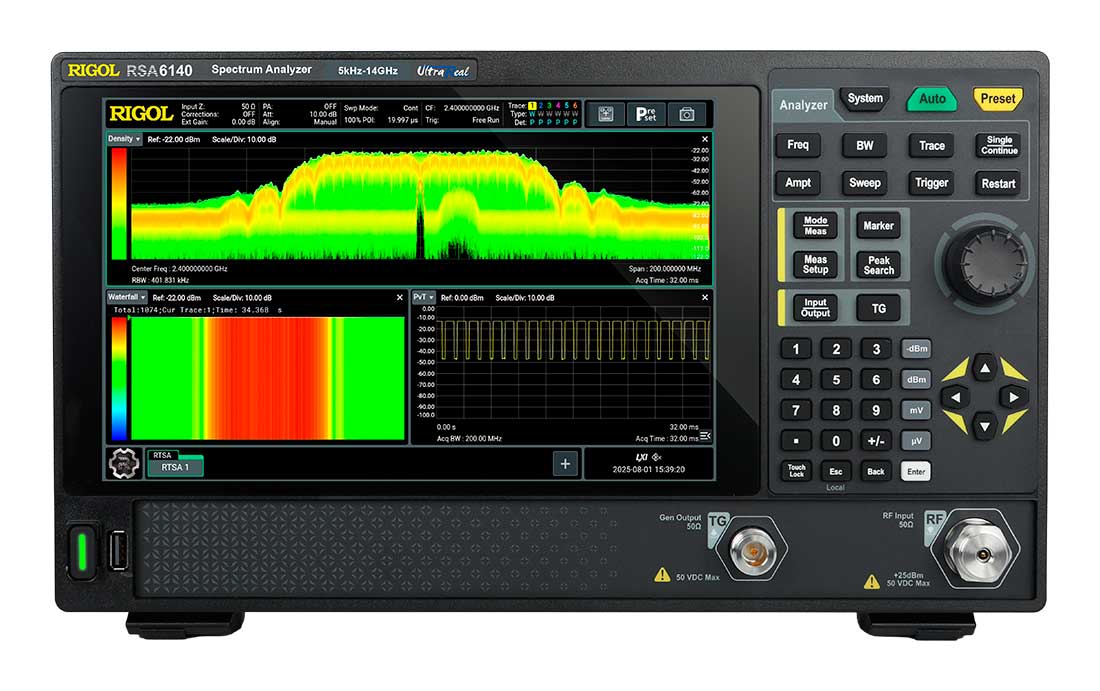

RIGOL RSA6140 анализатор спектра реального времени полоса до 14 ГГц

RIGOL RSA6140 средняя модель прибора во флагманской серии многофункциональных анализаторов спектра реального времени класса HighEnd - "RIGOL RSA6000"!

Приказом Росстандарта № 1368 от 15.07.2026 анализатор спектра реального времени лабораторный RIGOL RSA6140 внесен в Госреестр СИ РФ за № 98933-26. Срок действия Свидетельства об утверждении типа СИ определен до 15.07.2031. Установленный межповерочный интервал - 1 год.

Анализатор спектра реального времени RIGOL RSA6140 с верхней границей полосы пропускания по частоте 14,0 ГГц предназначен для решения самых сложных задач спектрального (частотного) анализа электронных сигналов.

Нижняя граница полосы пропускания у модели анализатора спектра реального времени RIGOL RSA6140 равна 5 кГц.

Архитектура анализатора спектра реального времени RIGOL RSA6140 построена на уникальной платформе "UltraReal", сочетающей в себе высокопроизводительные функции по отбору (захвату) входных сигналов, передовые методы частотного анализа, (включая анализ в реальном времени на широких интервалах частот, полоса анализа до 200 МГц и длительность сигнала от 7,45 мкс), компактный дизайн.

 Благодаря быстрому переключению режимов одним щелчком мыши, удаленному веб-управлению, анализатор спектра RIGOL RSA6140 может с успехом применяться для исследований и разработок, проверки подлинности и устранения неполадок. Прибор обеспечивает высокую производительность и обладает компактным форм-фактором переносного устройства.

Анализатор спектра в реальном времени RIGOL RSA6140 многофункциональный прибор, способный обеспечить специалисту особые виды измерений, которые характерны для цифровых осциллографов, например, функционал запоминающего осциллографа, в сферу частотного анализа.

Таким образом, анализатор спектра RIGOL RSA6140 сочетает в себе высокую производительность в реальном времени, расширенные возможности отображения данных и многочисленные возможности запуска, позволяющие быстро фиксировать, идентифицировать и анализировать сложные события.

Многофункциональность анализатора спектра RIGOL RSA6140 соответствует принципу "6 приборов в 1-ом корпусе" и обеспечивает пользователю измерительные возможности следующих приборов:

1.  анализатор спектра общего назначения (режим GPSA),
2. анализатор спектра реального времени (режим RTSA),
3. анализатор векторных сигналов (режим VSA, опция);
4. следящий генератор (встроенный трекинг-генератор T08, опция),
5. измеритель электромагнитных помех (режим EMI опция);
6. измеритель параметров аналоговых видов модуляции (ADM, опция).

Основные технические характеристики анализаторов спектра RIGOL RSA6140

• Полоса пропускания по частоте от 5 кГц до 14,0 ГГц
• Полоса частотного анализа в режиме реального времени (RTSA): 80 МГц стандартно (200 МГц - опция);
• Разрешение полосы анализа в реальном времени (RBW): 1 Гц - 10 МГц;
• Скорость развертки: до 4 ТГц/с (быстрый и точный захват переходных сигналов);
• Широкий анализ и демодуляция сигналов в полосе пропускания до 200 МГц.
•  Шесть режимов работы в одном устройстве: GPSA, RTSA, VSA, T08, EMI, ADMl;
• Встроенный предусилитель (ПУ, опция P08) - внешние модули не требуютс;
• Компактный и портативный прибор (вес нетто - 5,3 кг), легко устанавливается в способен работать даже в полевых условиях (батарейное питание - опция).
• Управление с помощью сенсорных клавиш на экране прибора, поддержка удаленного веб-управления;
• Интерфейсы: USB, LAN, HDMI, SCPI.
• Цветной сенсорный дисплеем 10,1 дюйма (диагональ 25,7 см) и интуитивно понятное управление. Сочетание функции запуска по частотной маске с возможностями построения спектрограмм сигналов в амплитудной, частотной и временной областях,
• Средний уровнем собственных шумов (DANL -163 дБм, опциональный предусилитель включен)
• Время развертки  1 мс.

Стандартная комплектация поставки

• Анализатор спектра RIGOL RSA6140
• Кабель питания
• Руководство по эксплуатации

Дополнительная комплектация (опции и аксессуары)

• опции расширенных режимов работы RSA6000-"xxx" ("VSA", "EMI", "ADM");
• опция расширенных измерений: RSA6000-AMK;

• предусилитель - RSA6000-P08;
• встроенный трекинг-генератор с полосой до 8, 5 ГГц: RSA6000-T08 ;
• расширение полосы анализа в обычном режиме до 200 МГц:  RSA6000-R200;
• расширение полосы анализа в реальном времени до 200 МГц:  RSA6000-RB200;
• компклект аксессуаров для общих измерений: DSA Utility Kit;
• радиочастотный адаптер: RF Adaptor Kit;
• переходник повышения импеданса с 50 Ом до 75 Ом: RF CATV Kit;
• комплект аттенюаторов 6 дБ (1 шт), 10 дБ (2 шт): RF Attenuator Kit ;
• 30 дБ высокомощный аттенюатор (свыше 100 Вт):  ATT3301H;
• зонд ближнего поля:   NFP-3;
• сборочный комплект для монтажа в стойку (RackMountKit):  RM3031;
• несколько видов дополнительных соединительных кабелей;
• программное обеспечение - Ultra Spectrum;
• программное обеспечение для ЭМСиспытаний: S1210 EMI Pre-compilance Software;
• мост для измерения КСВН:VB1032;
• мост для измерения КСВН: VB1080
