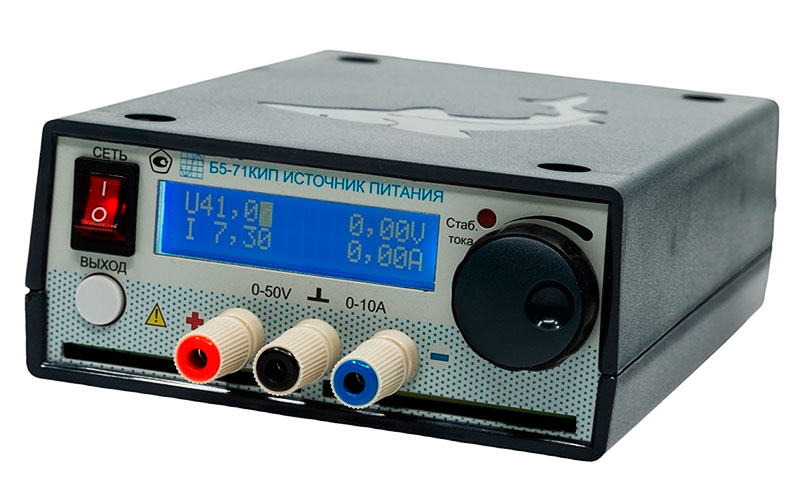

Б5-71КИП источник питания постоянного тока лабораторный до 300 Вт

Прибор Б5-71КИП  это базовая модель одноканального лабораторного источника питания постоянного тока мощностью до 300 Вт.

Источник питания лабораторный Б5-71КИП предназначен для воспроизведения и измерения стабильных сигналов постоянного тока с заданными значениями (в пределах установленных диапазонов) основными параметрами - напряжением и силой тока.

Источник питания лабораторный Б5-71КИП применяется для питания радио-  или электротехнических устройств нормированным по характеристикам сигналом постоянного тока, стабилизированным по напряжению или по силе тока.

Приказом Росстандарта № 1034 от 17.05.20223. источники питания постоянного тока в Б5-71КИП внесены в Госреестр СИ РФ за № 89038-23. Срок действия Свидетельства об утверждении типа СИ определен до 17.05.2028. Установленный межповерочный интервал - 1 год.

Модель Б5-71КИП (базовое исполнение) отличаются от двух друг вариантов аппаратного исполнения Б5-71КИП (опция 1) или Б5-71КИП (опция 2) только граничными значениями диапазонов установки выходных значений напряжения или силы тока, соответственно.

Источник питания постоянного тока Б5-71КИП имеет возможности для последовательного или параллельного включения с однотипными устройствами, с целью повышения результирующих значений выходных параметров (напряжения или сила тока, соответственно).

Преимущества источника питания постоянного тока Б5-71КИП

1. Конструкция прибора реализована на современной элементной базе по инверторной схеме с линейным регулятором, имеет в своей основе высокопроизводительный микроконтроллер
2.   минимальный уровень пульсаций;
3.   оптимальный режим энергосбережения;
4.   высокая скорость и точность установки значений, не достижимые в ранее выпускаемых моделях источников питания данной ценовой категории, в том числе и зарубежных производителей;
5.   высококонтрастный LCD дисплей с мягкой подсветкой и энкодер для регулировки значений выходных параметров обеспечивают дружественный интерфейс, позволяющий повысить удобство в работе питания;
6.   внутренний высокостабильный источник опорного напряжения и прецизионный АЦП обеспечивают долгосрочную стабильность выходных параметров при изменяющейся нагрузке.

Основные технические характеристики источников питания Б5-71КИП

Пределы воспроизведения Uвых(базовый),В : 0... 50 (Uуст <= 300 / Iуст);
Пределы ДОАП Uуст, В: ± (0,0005∙Uуст.+0,0002∙Uмакс.) ;
Пределы ДОАП Uизм, В: ± (0,002∙Uизм.+0,0004∙Uмакс.) ;
Нестабильность Uвых(1), В: ± (0,0001∙Uуст.+0,00001∙Uмакс.) ;
Шаг установки напряжения, мВ:  10, (опционально 1);
 Пределы воспроизведения Iвых(базовый), А: 0... 10, (Iуст <= 300 / Uуст) ;
 Шаг установки тока, мА:  10. (опционально 1) ;
Пределы ДОАП Iуст, А:   ± (0,005∙Iуст.+0,0025∙Iмакс.);
Пределы ДОАП Iизм, А: ± (0,005∙Iизм.+0,0025∙Iмакс.) ;
Нестабильность Iвых (2), А: ± (0,0001∙Iуст.+0,002) ;
Pвых.максимальная, Вт 300 (самоограничивающаяся);
Пульсации Uвых: <= 1 мВ эффективного значения или 25 мВ амплитудного значения;
• Допускается соединение выходов последовательно или параллельно с выходами однотипного источника питания
Защита от перегрузок и коротких замыканий;
Габаритные размеры (длинаширинавысота), мм: 220×140×70 ;
Масса, кг, не более 1,5 .

Примечания:

ДОАП -  допускаемая основная абсолютная погрешность ;
Uуст. – установленное значение выходного напряжения, В;
 Uизм. – измеренное значение выходного напряжения, В;
Uмакс. – максимальное значение выходного напряжения, В;
Iуст. – установленное значение выходного тока, А;
Iизм. – измеренное значение выходного тока, А;
 Iмакс. – максимальное значение выходного тока, А;
(1) – при изменении напряжения питания на ±10 % от номинального значения;
(2) – при изменении силы тока в нагрузке от 10 % до 90 % от максимального значения выходного тока Iмакс.;
