Артикул:
00000107334
Характеристики
Количество каналов
—
2+EXT
Частота дискретизации на канал
—
1 ГГц
Тип осциллографа
—
запоминающий
Полоса пропускания
—
200 МГц
Интерфейс
—
LAN, USB, USB-device, VGA
Все характеристики
Заказать
Наши менеджеры обязательно свяжутся с вами для уточнения условий заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

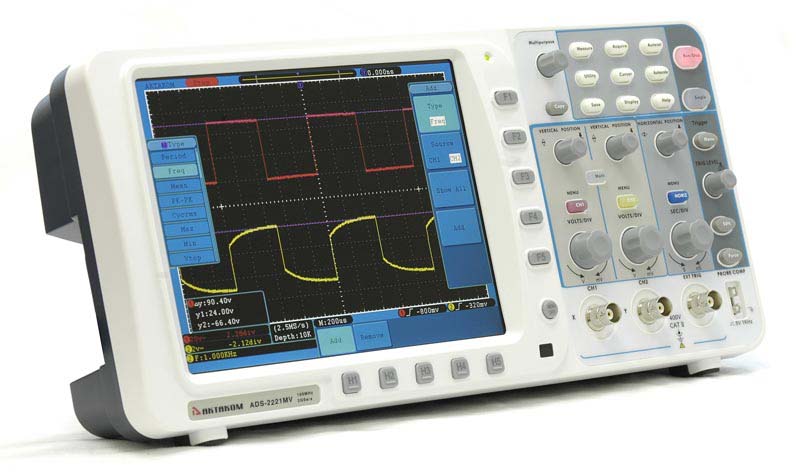

Цифровой запоминающий осциллограф АКТАКОМ ADS-2221MV с полосой пропускания до 200 МГц представляет собой вариант конструктивного исполнения устройства из группы старших моделей (с полосой пропускания в интервале 200 МГц - 300 МГц) и входящих в аппаратный состав серии аналогичных по архитектуре двухканальных приборов АКТАКОМ ADS-2000xy, отличающихся между собой: значениями для верхней границы полосы пропускания по частоте, максимальными значениями частоты дискретизации, глубиной памяти и отсутствием или наличием некоторых конструктивных особенностей. Наличие таких особенностей обозначается буквенными индексами в названии моделей.
Цифровой осциллограф АКТАКОМ ADS-2221MМ это многофункциональный прибор для измерения и анализа параметров сигналов в электронных схемах. Прибор обеспечивает множество типов запуска и 20 видов автоматических измерений.
Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ; 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.
Аппаратный состав серии и основные характеристики цифровых осциллографов АКТАКОМ ADS-2000xy представлены в таблице 1.
Таблица 1.
| Свойства / название модели | ADS-2031(V) | ADS-2061М(V) | ADS-2111М(V) | ADS-2121М | ADS-2221М(V) | ADS-2322 |
| Полоса пропускания , МГц | 30 | 60 | 100 | 100 | 200 | 300 |
| Частота диск-ции /канал, Мвыб / сек | 125 | 250 | 500 | 1000 | 1000 | 1250 |
| Глубина памяти / канал | 10 кб | 10 Мб | 10 Мб | 10 Мб | 10 Мб | 10 Мб |
Основные свойства всех осциллографов АКТАКОМ ADS-2000xy
- Ультракомпактный корпус: толщина - 7 см !!!
- Госреестр СИ РФ № 49918-12, до 27.04.27, МПИ - 1 год (кроме ADS-2031(V) и ADS-2322)
- Максимальная глубина записи - 10 Мб (кроме моделей ADS2031(V)
- VGA-интерфейс для вывода данных на внешний монитор (на месте "y" - символ "V" в названии модели)
- Большой цветной дисплей: диагональ 20 см, разрешение 800 х 600 точек
- Автоматические (20 типов) и ручные курсорные измерения
- Математические операции: сложение, вычитание, умножение, деление
- Анализ спектров на основе БПФ. 4 окна: прямоугольник, Blackman, Hanning, Hamming
- Сохранение осциллограмм во внутреннюю память: 15 осциллограмм
- Функция усреднения (4..128) и пиковый детектор
- Русскоязычное экранное меню
- Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала.
| Характеритстика | Подробно | ||
|---|---|---|---|
| Полоса пропускания | 200 MГц | ||
| Количество каналов | 2 + внешний запуск | ||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | |
| Частота дискретизации (реальное время) | максимально - 2000 Mвыб/сек (1000 Mвыб/сек - 2 канала) | ||
| Вход | Связь по входу | открытый, закрытый, земля | |
| Входной импеданс | 1 MΩ±2% в параллель 10 пФ±5 пФ | ||
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | ||
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик) | ||
| Ограничение полосы пропускания | 20 МГц, полный диапазон | ||
| Изолированность каналов |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
||
| Задержка между каналами (типичное) | 150 пс | ||
|
Параметры горизонтальной системы |
Диапазон частоты выборки |
0,5 Выб/сек ~ 500 Mвыб/сек (один канал), 0,5 Выб/сек ~ 500 Mвыб/сек (два канала) |
|
| Интерполяция | (sin x)/x | ||
| Глубина записи | 10 М точек на каждый каналl | ||
| Коэффициент развертки | 1 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||
| Погрешность времени выборки и времени задержки | ±100 ppm | ||
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ± (время выборки + 100ppm × измеренное значение + 0.4нс) | ||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 2 мВ/дел ~ 10 В/дел | ||
| Диапазон смещения | ± 1 В (2 мВ ~ 50 мВ; ±10 В (100 мВ ~ 1 В), ±100 В (2 В ~ 10 В ) | ||
| Полоса пропускания для аналогового периодического сигнала | 200 МГц | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | ||
|
Время нарастания |
≤ 1,75 нс (типичное) | ||
| Погрешность коэф.усиления | ±3% | ||
| Погрешность к.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) | ||
| Измерения | Курсорные | ΔV и ΔT между курсорами | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | ||
| Математические операции | +, -, *, / , БПФ | ||
| Сохранение во внутреннюю память | 15 осциллограмм | ||
| Фигуры Лиссажу | Диапазон | Полный | |
| Сдвиг фаз | ±3 градуса | ||
| Частота ( типичное) |
1 кГц прямоугольного сигнала |
||
Система запуска ,
| Характеристики | Значене | ||
|---|---|---|---|
| Диапазон уровня запуска | Внутренний | ±6 делений от центра экрана | |
| EXT | ±600 мВ | ||
| EXT/5 | ±3 В | ||
| Погрешность уровня запуска (типичная) | Внутренний | ±0.3 деления | |
| EXT | ±(40 мВ + 6% от утановл. значения) | ||
| EXT/5 | ±(200 мВ +6% от утановл. значения) | ||
| Блокировка уровня запуска | 100 нс ~ 10 с | ||
| Автоматческая установка уровня 50% (типичное) | Входной сигнал ≥50 Гц | ||
| Запуск по фронту | наклон | нарастающий, спадающий | |
| чувствительность | 0.3 деления | ||
| Запуск по длительности импульса | условие запруска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
| диапазон установок | 24 нс ~ 10 с | ||
| Запуск по видеосигналу | система | NTSC, PAL и SECAM | |
| диапазон строк | 1-525 (NTSC) и 1-625 (PAL/SECAM) | ||
| Запуск по скорости нарастания | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = | |
| диапазон установок | 24 нс ~ 10 с | ||
| Поочередный запуск | Режим запуск для канала CH1 | Edge, Pulse, Video, Slope | |
| Режим запуск для канала CH2 | Edge, Pulse, Video, Slope | ||
Основные конструктивные характеристики
Дисплей
| Тип дисплея | диагональ 8” , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек |
| Количество цветов | 65536 цветов |
Выход для компенсации пробника
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MΩ. |
| Частота (типичное) | Меандр 1 кГц |
Интерфейс
| Для связи с ПК | USB 2.0, RS-232, LAN, VGA |
| Сохранение | USB (форматы файлов *.bmp и *.bin) |
| Модуль Годен / Не годен | Встроенный |
Питание
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | < 24 Вт |
| предохранитель | 1 A, T тип, 250 В |
Массо-габаритные параметры
| Габаритные размеры Ш х В х Г), мм | 340 × 155 × 70 ) |
| Вес | Около 1.82 кг |
|
Количество каналов
|
2+EXT |
|
Частота дискретизации на канал
|
1 ГГц |
|
Тип осциллографа
|
запоминающий |
|
Полоса пропускания
|
200 МГц |
|
Интерфейс
|
LAN, USB, USB-device, VGA |
|
Максимальная частота дискретизации
|
2 ГГц |
