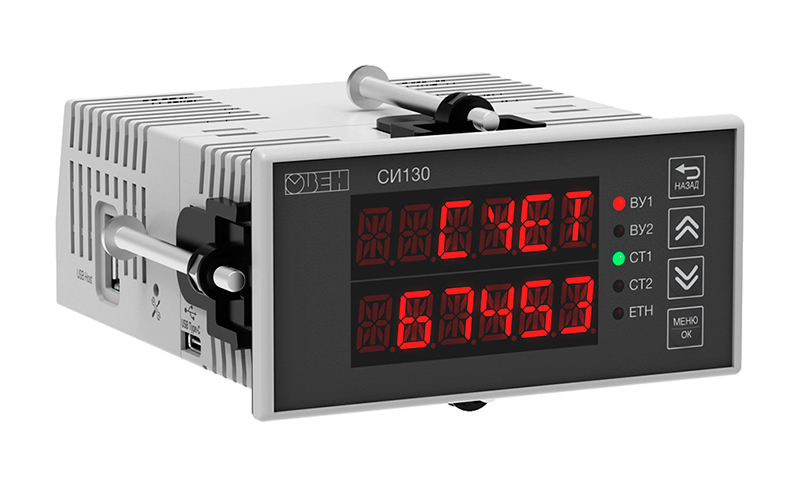

Цифровой счетчик ОВЕН СИ130 предназначен для подсчета импульсов, измерения частоты входного сигнала и учета времени наработки оборудования.
Прибор ОВЕН СИ130 оснащен двумя независимыми счетными (входными) каналами (, что позволяет одновременно контролировать несколько сигналов без применения дополнительного оборудования.
Счетчик импульсов ОВЕН СИ130 оддерживает архивирование данных с выгрузкой на USB Flash-накопитель, а также настройку через Owen Configurator. Наличие интерфейсов RS-485 и Ethernet позволяет использовать СИ130 как автономно, так и в составе АСУ ТП.
Прибор ОВЕН СИ130 применяется для подсчета продукции на конвейерах, контроля скорости вращения двигателей, насосов и вентиляторов, измерения длины наматываемых материалов и контроля наработки агрегатов и машин.
Преимущества счетчика импульсов ОВЕН СИ130
- Архивирование данных на USB Flash: Выгрузка архива через порт USB-A для автономного сбора и последующего анализа данных ;
- Универсальные входы: Поддержка механических контактов, датчиков NPN / PNP и энкодеров с выходами TTL / HTL ;
- Встроенный источник питания: Снижает потребность во внешних блоках питания при подключении входных цепей
- Подсчет количества изделий, импульсов, циклов и технологических операций на двух каналах одновременно.
- Прямой, обратный или реверсивный счет импульсов и счет совместно с управляющим сигналом.
- Возможность установить начальное значение счетчика, от которого будет осуществляться дальнейший счет импульсов.
- Измерение частоты входного сигнала и контроль скорости вращения или перемещения в режиме тахометра.
- Работа с энкодерами TTL/HTL при контроле скорости вращения, перемещения и измерении длины наматываемых материалов.
- Учет времени наработки агрегатов, узлов и механизмов для планирования технического обслуживания.
- Настройка с ПК через Owen Configurator по USB Type-C.
- Интеграция в системы автоматизации с передачей данных по RS-485 или Ethernet. Возможность удаленного мониторинга через OwenCloud.
| Корпус | |
|
Щитовой Щ2 |
96 × 48 × 105 мм |
|
Масса не более |
0,55 кг |
| Питание | |
|
Напряжение питания |
90…253 В номинальное 230 В 47…63 Гц номинальное 50 Гц 21…48 В номинальное 24 В |
|
Потребляемая мощность, не более |
20 ВА |
|
Внутренний источник питания |
=24 В |
| Входы | |
|
Количество |
5 x DI универсальных и настраиваемых |
|
Подключаемые датчики |
механические коммутационные устройства: контакты кнопок, выключателей, герконов, реле датчики с выходными транзисторными ключами типа n-p-n и p-n-p энкодеры с выходами типа TTL и HTL |
|
Номинальный ток опроса датчиков |
2 мА |
|
Номинальное напряжение питания датчиков |
24 В |
|
Количество логических устройств (входных каналов) |
2 |
| Выходы | |
|
Количество |
2 х DO/AO |
|
Тип выхода |
|
|
Р |
Электромагнитное реле 4 А, 220 В, cos φ > 0,4 для переменного напряжения 4 А, 30 В для постоянного напряжения |
|
К |
Транзисторная оптопара n-p-n: 400 мА, 60 В |
|
И |
4…20 мА, 24 В |
| Счет импульсов | |
|
Частота счетных входных импульсов, не более |
20 000 Гц |
|
Длительность входных импульсов, не менее |
25 мкс |
|
Диапазон значения множителя |
0,00001…99999 |
|
Частота входного фильтра |
10…999999 мкс |
| Счет наработки | |
|
Диапазон измерений временных интервалов |
от 0,01 с до 9999 сут. 23 ч 59 мин |
|
Диапазон отображения счета измерения наработки |
от 0 до 999999 интервалов |
| Архивация | |
|
Минимальный период записи |
1 с |
|
Внутренняя память прибора |
1 Гб |
|
Скачивание архива на внешний накопитель |
Да, USB-A |
|
Версия USB |
1.1, 2.0, 3.0 |
|
Поддерживаемая файловая система |
FAT32 |
| Коммуникационные интерфейсы | |
|
Количество портов |
1 × RS-485 или Ethernet 1 × USB-C |
|
Поддерживаемые протоколы |
Modbus RTU slave, Modbus TCP slave |
| Эксплуатация | |
|
Рабочая температура |
- 30…+50 °С |
|
Гарантия |
2 года |
|
Средний срок службы |
10 лет |

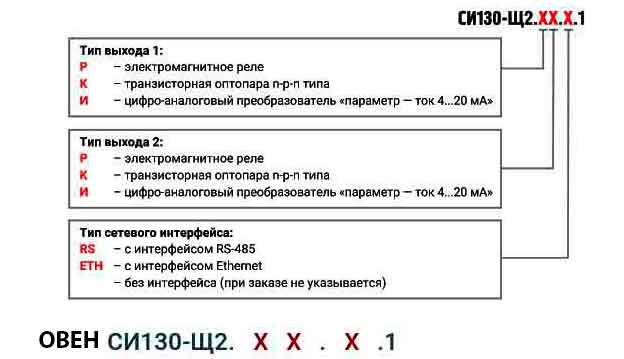

Информация для Заказа счетчика импульсов РВЕН СИ130
Комплектация счетчика импульсов ОВЕН СИ130
- Счетчик СИ130
- Уплотнительная прокладка 2 шт.
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект для крепежа
- СИ130-Щ2.РК.RS.1 14603,00
- СИ130-Щ2.ИИ.RS.1 14 902,00
- СИ130-Щ2.КИ.1 14 540,00
- СИ130-Щ2.ИИ.ETH.1 15 500,00
- СИ130-Щ2.КК.RS.1 14 603,00
- СИ130-Щ2.ИК.1 14 540,00
- СИ130-Щ2.РИ.ETH.1 15 500,00
- СИ130-Щ2.КР.1 14 475,00
- СИ130-Щ2.ИК.ETH.1 15 500,00
- СИ130-Щ2.ИР.RS.1 14 902,00
- СИ130-Щ2.ИИ.1 1 4 540,00
- СИ130-Щ2.КР.ETH.1 14 899,00
- СИ130-Щ2.КК.ETH.1 ; 14 899,00
- СИ130-Щ2.КИ.ETH.1 15 500,00
- СИ130-Щ2.РР.RS.1 14 603,00,
- СИ130-Щ2.РИ.1 14 540,00
- СИ130-Щ2.РК.ETH.1 14 899,00
- СИ130-Щ2.РИ.RS.1 14 902,00
- СИ130-Щ2.КИ.RS.1 14 902,00
- СИ130-Щ2.РР.ETH.1 14 899,00
- СИ130-Щ2.КК.1 14 475,00
- СИ130-Щ2.КР.RS.1 14 603,00
- СИ130-Щ2.ИР.ETH.1 15 500,00
- СИ130-Щ2.РК.1 14 475,00
- СИ130-Щ2.РР.1 14 475,00
- СИ130-Щ2.ИР.1 14 540,00
- СИ130-Щ2.ИК.RS.1 14 902,00
