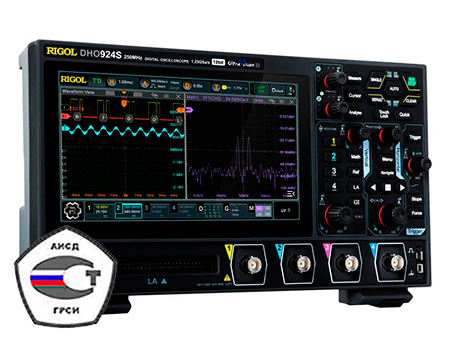

Высокоточные бюджетные осциллографы RIGOL DHO900(DHO900S) в Госреестре СИ РФ

Вниманию Заказчиков!

Приказом Росстандарта № 229 от 06.02.2026. цифровые запоминающие осциллографы высокого разрешения RIGOL DHO900(DHO900S) внесены в Госреестр СИ РФ за № 97631-26. Срок действия Свидетельства об утверждении типа СИ определен до 06.02.2031. Установленный межповерочный интервал -1 год.

В составе серии представлено 4 аппаратных модификаций приборов бюджетного ценового класса, которые можно разделить на две подгруппы: с установленным встроенным генератором сигналов произвольной формы ( с индексом "S" в названии модели) и без встроенного генератора (модели без индекса "S" в названии.

Модельный ряд серии осциллографов RIGOL DHO900(DHO900S)

• модели 4-х канальных приборов без генератора: RIGOL DHO914 и RIGOL DHO924, с полосой пропускания (стандартно): до 125 МГц и 250 МГц, соответственно;
• модели 4-х канальных приборов с встроенным генератором: RIGOL DHO914S и RIGOL DHO924S, с полосой пропускания (стандартно): 125 МГц и 250 МГц, соответственно.

Осциллографы RIGOL DHO900(DHO900S) отличают: низкий уровень собственных шумов, высокая чувствительность, широкий диапазон разверток, многофункциональность при весьма конкурентоспособных ценах.

Пользовательский функционал осциллографов RIGOL DHO900(DHO900S) обеспечивает специалисту измерительные возможности нескольких приборов:

• запоминающего цифрового осциллографа реального времени с высоким разрешением;
• 16-ти канального логического анализатора (опция);
• анализатора сигналов цифровых протоколов передачи данных;
• измерителя АЧХ на основе диаграмм Боде;
• встроенного генератора сигналов с полосой до 25 МГц (модели с индексом "S").

Компактный корпус и малый собственный вес осциллографов RIGOL DHO9x4(S) позволяет не только удобно разместить прибор на лабораторном столе, но и применять эти приборы прямо в полевых условиях.

Конструктивные решения в бюджетных осциллографах высокого разрешения RIGOL DHO900(DHO900S) основанные на использовании встроенных 12-ти битных АЦП , обеспечивают 4096 уровней вертикальной оцифровки аналоговых входных сигналов, что в 16 раз превышает соответствующий показатель у 8-ми битных решений, применяемых в большинстве моделей приборов бюджетного ценового класса..

Применение в конструкции приборов RIGOL DHO900(DHO900S) специального USB-интерфейса Type C обеспечивает не только универсальный способ связи осциллографов с другим измерительным оборудованием, но и возможности для собственного электропитания от переносных внешних источников постоянного тока, применяемых для подзарядки смартфонов. Эта инновация будет очень востребована для работы с осциллографами RIGOL DHO9x4(S) вне лаборатории в условиях отсутствия стандартной сети электропитания.

В архитектуре бюджетных осциллографов RIGOL DHO900(DHO900S) применены особенности уникальной программно-аппаратной технологии обработки входных сигналов "UltraVision III", ранее применяемой в приборах среднего и высокого ценовых классов и гарантирующей пользователю широкие возможности для исследования параметров слабых сигналов и редких флуктуаций.

Функциональные особенности многофункциональных осциллографов RIGOL DHO900(DHO900S)

• Сверхнизкий уровень собственного шума обеспечит четкое отображение формы входного сигнала на экране.
• Возможность фиксации и захвата слабых по уровню входных сигналов..
• Вертикальное разрешение с помощью АЦП 12 бит в 4096 раз эффективнее чем у 8-ми битных приборов.
• Цифровой люминофорный дисплей с 256-ю уровнями градации интенсивности в реальном времени.
• Интегрируют функцию AFG (модели RIGOL DHO914Sи RIGOL DHO924S), анализ графика Боде, гистограммы, анализ цифрового сигнала и т. д.
• Функция поиска и навигации по форме сигнала позволяет быстрее отслеживать аномалии сигнала.
• Емкостный цветной мультисенсорный экран с диагональю 7" (разрешение 1024x600 точек).
• Совершенно новая гибкая ручка обеспечивает удобство использования.
• Интерфейсы USB-устройства и хоста, LAN и HDMI (стандартно) для всех моделей этой серии.
• Новый и изысканный промышленный дизайн, простота в эксплуатации. Уникальное онлайн-обновление.
• Возможность питания от внешнего аккумулятора (тот же функционал, как и при подзарядке смартфонов).
• Поддержка удаленного контроля управления прибором по сети Интернет с помощью браузера.
• Инновационная элементная база и оригинальные конструктивные решения, использованные в конструкции осциллографов высокого разрешения RIGOL DHO900, соответствуют самым современным требованиям, предъявляемым специалистами к измерительным приборам при проектировании, отладке и тестировании электронных устройств.

Основные характеристики цифрового запоминающего осциллографа RIGOL DHO900(DHO900S)

• 4 аналоговых входных канала;
• Максимальная полоса пропускания аналоговых каналов: до 125 МГц или до 250 МГц;
• 16 цифровых каналов (опция, доступна только вместе с пробником RIGOL PLA2216;
• Вертикальное разрешение (аналоговые каналы) - 12 бит;
• Вертикальное разрешение (цифровые каналы) - 1 бит;
• Время нарастания сигнала по вертикали от уровня в 10% до 90%: <= 2.8 нс (<= 1.4 нс для моделей RIGOL DHO924 и RIGOL DHO924S);
• Мин. длительность фиксируемого импульса на цифровых каналах - 5 нс;
• Макс. частота дискретизации в реальном времени 1,25 Гвыб/с (при работе 1-го канала);
• Макс. глубина памяти 50 М точек (при работе 1-го канала, 25М точек для 2-х каналов, 10 М точек - для 4-х каналов);
• Диапазон чувствительности по вертикали: от 200 нВ/дел до 10 В/дел;
• Макс. скорость захвата (в режиме UltraAcquire) - 1 000 000 осц/сек;
• Макс. скорость захвата (в режиме ( векторный режим) - 300 000 осц/сек;
• Анализ осциллограмм: до 500 000 кадров;
• Расширенная синхронизация: 16 типов, штатно;
• Декодирование протоколов: 6 типов штатно;
• 41 тип автоизмерений;
• Математические функции;
• Статистика;
• Функция БПФ;
• Встроенный вольтметр;
• Встроенный частотомер;
• Встроенный генератор сигналов специальной формы, 1 канал, полос 25 МГц, частота дискретизации 156 Мвыб/сек (для моделей DHO914S и DHO924S)
• Интерфейсы: USB-host, USB-device, LAN (c VNC Web), HDMI;
• Дисплей: диагональ - 7", цветной, сенсорный, 1024 х 600 пикс;
• Вес: 1,8 кг;
• Размеры: 266 x 162 x 78 мм.
