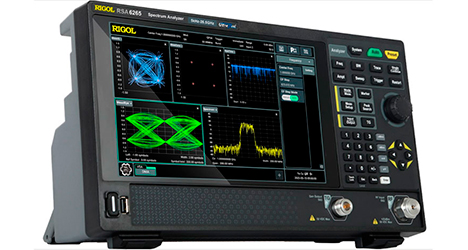

RIGOL RSA6000 серия многофункциональных анализаторов спектра с полосой до 26,5 ГГц
RIGOL RSA6000 серия многофункциональных анализаторов спектра реального времени класса HighEnd для решения задач спектрального (частотного) анализа электронных сигналов/ Архитектура анализаторов спектра серии RIGOL RSA6000 построена на уникальной платформе "UltraReal", сочетающей в себе высокопроизводительные функции по отбору (захвату) входных сигналов, передовые методы частотного анализа.
В аппаратном составе серии представлены три модели: RIGOL RSA 6085, RIGOL RSA6140 и RIGOL RSA6265, с верхней границей полосы пропускания: до 8,5 ГГц, до 14,0 ГГц и 26,5 ГГц, соответственно.
Нижняя граница полосы пропускания у вех моделей одинакова и равна - 5 кГц.
Архитектура анализаторов спектра серии RIGOL RSA6000 построена на уникальной платформе "UltraReal",, сочетающей в себе высокопроизводительные функции по отбору (захвату) входных сигналов, передовые методы частотного анализа, (включая анализ в реальном времени на широких интервалах частот, полоса анализа до 200 МГц и длительность сигнала от 7,45 мкс), и компактный дизайн, без традиционных лабораторных ограничений.
Благодаря быстрому переключению режимов одним щелчком мыши, удаленному веб-управлению, анализатлры спектра RIGOL RSA6000 образуют базовую платформу для исследований и разработок, проверки подлинности и устранения неполадок, обеспечивающую высокую производительность в компактном форм-факторе переносного устройства.
В настоящее время инженеры-электронщики, интегрирующие Wi-Fi, Bluetooth и другие современные радиочастотные технологии, сталкиваются со сложными проблемами, такими как: скачкообразная перестройка частоты сигналов, конфликт каналов и спектральные помехи.
Анализаторы спектра в реальном времени RIGOL RSA6000 привносят временное измерение (функционал запоминающего осциллографа) в анализ радиочастот, упрощая мониторинг и определение характеристик сложных радиочастотных систем.
Таким образом, анализаторы спектра RIGOL RSA6000 сочетают в себе высокую производительность в реальном времени, расширенные возможности отображения данных и многочисленные возможности запуска, позволяющие быстро фиксировать, идентифицировать и анализировать эти сложные события.
Многофункциональные (по принципу "6 приборов в 1-ом корпусе") устройства RIGOL RSA6000 объединяют в себе измерительный функционал следующих измерителей:
- анализатор спектра общего назначения (GPSA),
- анализатор спектра реального времени (RTSA),
- анализатор векторных сигналов (VSA опция);
- следящий генератор (T08 опция),
- измеритель электромагнитных помех (EMI опция);
- измеритель параметров аналоговых видов модуляции (ADM опция).
- Полоса частотного анализа: от 5 кГц до 8,5 ГГц (до 14 ГГц или до 26.5 ГГц).
- Полоса пропускания в режиме реального времени: 80 МГц стандартно (200 МГц - опция);
- Скорость развертки: до 4 ТГц/с (быстрый и точный захват переходных сигналов);
- Широкий анализ и демодуляция сигналов в полосе пропускания lдо 200 МГц.
- Шесть режимов работы в одном устройстве: GPSA, RTSA, VSA, T08, EMI, ADM - идеально подходят для исследований и разработок, производства и соответствия требованиям;
- Встроенный предусилитель (опция PA) - внешние модули не требуютс;.
- Компактный и портативный, легко устанавливается в полевых условиях.
- Управление с помощью сенсорных клавиш, поддержка веб-управление для удаленного доступа;.
- Интерфейсы: USB, LAN, HDMI, SCPI.
Сочетание функции запуска по частотной маске с возможностями построения спектрограмм сигналов в амплитудной, частотной и временной областях, позволяет надежно обнаруживать самые малые искажения тестируемых сигналов.
Являясь стандартным анализатором спектра, приборы серии RIGOL RSA6000 также впечатляют своей полосой разрешения (RBW) в 1 Гц, средним уровнем собственных шумов (DANL -163 дБм, типичное значение) и временем развертки (всего 1 мс0, устанавливая новые стандарты точности и скорости измерений.
Анализаторы спектра RIGOL RSA6000 легко транспортируются (вес не более 5 кг), собственное электропитание возможно как от сети переменного тока, так и от подключаемого к задней панели батарейного отсека, не требуют сложной предварительной настройки, позволяя инженеру сосредоточиться на оперативном решении задач.
По вопросам приобретения многофункциональных анализаторов спектра реального времени класса HighEnd RIGOL RSA 6000, любой другой продукции торговой марки RIGOL, а так же за дополнительной информацией обращайтесь к специалистам официального дистрибьютора - в компанию ООО «Энергопромавтоматика»:
по телефону +7 (495) 710-70-37 или присылайте запрос на электронную почту energoprom@kipia.ru .
