Цифровые осциллографы высокого разрешения АКИП-4158/х в Госреестре СИ РФ

Вниманию Заказчиков!

Приказом Росстандарта № 1083 от 03.06.2026 осциллографы цифровые высокого разрешения АКИП-4158/х внесены в Госреестр СИ РФ за № 98656-26. Срок действия Свидетельства об утверждении типа СИ определен до 03.06.26. Установленный межповерочный интервал - 1 год.

Осциллографы цифровые высокого разрешения АКИП-4158/х предназначены для измерений амплитудно-временных параметров электромагнитных сигналов и исследования параметров их формы.

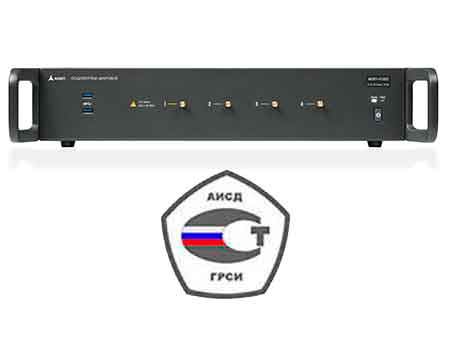

Конструктивно осциллографы цифровые высокого разрешения АКИП-4158/х выполнены в виде безэкранного моноблока настольного исполнения. Для работы с осциллографами АКИП-4158/х необходимо подключение внешнего монитора.

Осциллографы цифровые высокого разрешения АКИП-4158/х обеспечивают специалисту визуальное наблюдение, автоматическую или ручную установку размеров изображения, цифровое запоминание, цифровое и/или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый из 4-х входных аналоговых каналов осциллографов АКИП-4158/х осуществляет независимую цифровую обработку и запоминание сигналов. Электронный блок приборов АКИП-4158/х позволяет проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье, построение АЧХ), документирование результатов измерений.

Осциллографы цифровые высокого разрешения АКИП-4158/х выпускаются в 2-х аппаратных следующих модификациях: АКИП-4158/1 и АКИП-4158/2, различаются верхней границей полосы пропускания (6 ГГц и 8 ГГц, соответственно).

Полностью измерительные и функциональные особенности выбранных моделей осциллографов цифровых высокого разрешения АКИП-4158/х определяются включением дополнительных опций (количество определяется при заказе), полный список которых представлен ниже:

• 10M-OCXO-L  Аппаратная опция термостатированного опорного генератора, улучшенная стабильность (1·10-7);
• SDS7000A-BW6T8 Программная опция увеличения полосы пропускания с 6 ГГц до 8 ГГц (для базового блока АКИП-4158/1);
• SDS7000A-2GPTS Программная опция увеличения длины записи до 2 ГБ при объединении каналов ;
• SDS7000A-FG Программная опция встроенного генератора сигналов (ФГ+СПФ) 50 МГц ;
• SDS7000A-I2S Программная опция, синхронизация и декодирование I2S ;
• SDS7000A-CANFD Программная опция, синхронизация и декодирование CAN FD ;
• SDS7000A-SENT Программная опция, синхронизация и декодирование SENT ;
• SDS7000A-FlexRay Программная опция, синхронизация и декодирование FlexRay ;
• SDS7000A-1553B Программная опция, синхронизация и декодирование MIL-STD-1553B;
• SDS7000A-ARINC Программная опция, синхронизация и декодирование ARINC429 ;
• SDS7000A-Manch Программная опция декодирования MANCHESTER ;
• SDS7000A-USB2 Программная опция декодирования USB 2.0 ;
• SDS7000A-PA Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ) ;
• SDS7000A-EJ Программная опция построения глазковых диаграмм и анализ джиттера ;
• SDS7000A-CT-USB2 Программная опция тестирования на соответствие стандартам USB 2.0. Необходима тестовая площадка FX-USB2;
• SDS7000A-CT-100BASE-T Программная опция тестирования на соответствие стандартам 100Base-TX Ethernet. Необходима тестовая площадка FX-ETH;
• SDS7000A-CT-1000BASE-T Программная опция тестирования на соответствие стандартам 1000Base-TX Ethernet. Необходима тестовая площадка FX-ETH ;
• SDS7000A-CT-100BASE-T1 Программная опция тестирования на соответствие стандартам 100Base-T1 Ethernet. Необходима тестовая площадка FX-AMETH;
• SDS7000A-CT-1000BASE-T1 Программная опция тестирования на соответствие стандартам 1000Base-T1 Ethernet. Необходима тестовая площадка FX-AMETH.

Основные технические параметры базовых блоков осциллографов АКИП-4158/х

• Количество каналов: 4
• Входной коннектор: SMA-тип
• Полоса пропускания: 6 ГГц, 8 ГГц
• Разрядность АЦП: 12 бит
• Максимальная частота дискретизации: 20 ГГц на канал
• Максимальный объем памяти: 1 ГБ (2 ГБ опционально)
• Входной импеданс: 50 Ом
• Режимы сбора данных: выборка, пиковый детектор (100 пс), усреднение (4 /…/ 8192)
• 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
• Интерполяция: Sin X/х, линейная
• Более 60 видов автоматических измерений параметров, курсорные измерения
• Скорость обновления экрана: 1 000 000 осц./с (до 1 100 000 осц./с в режиме сегментированной развертки)
• Режим сегментированной памяти: до 124 000 сегментов, минимальное межсегментное время (≤ 0,9 мкс)
• Возможность выбора приоритета настроек: фиксированная память или фиксированная частота дискретизации
•  Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
• Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем
• Программные измерительные функции вольтметра и частотомера по аналоговым каналам
• Встроенный частотомер: 7 разрядов
• Амплитудно-частотный анализ: построение диаграмм Боде (требуется генератор сигналов)
• Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
• Частотный анализ (БПФ), 32 М точек.
• Режимы растяжки окна, самописец и XY
• Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, ARINC429, Manchester (только декодирование), USB 2.0 (только декодирование)
• Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ)
• Программная опция построения глазковых диаграмм и анализ джиттера
• Функциональный генератор до 50 МГц - стандартные формы сигналов и формирование сигналов произвольной формы (опция)
• Интерфейсы: USB TMC (host/device), LAN
• Видео выходы для подключения внешнего монитора: DVI, HDMI, DP
• Дистанционное управление: команды SCPI
