Технические характеристики тераомметра MIC-10k1
|
Измерение сопротивления электроизоляции RISO (диапазон измерения согласно IEC 61557-2 для UN = 10 кВ: от 10,0 МОм до 40,0 Том)
|
||
|
Диапазон отображения
|
Разрешение
|
Основная погрешность
|
|
0,0...999 кОм
|
1 кОм
|
± (3 % и.в. + 10 е.м. р.)
|
|
1,00...9,99 МОм
|
0,01 МОм
|
|
|
10,0...99,9 МОм
|
0,1 МОм
|
|
|
100...999 МОм
|
1 МОм
|
|
|
1,00...9,99 ГОм
|
0,01 ГОм
|
|
|
10,0...99,9 ГОм
|
0,1 ГОм
|
|
|
100...999 ГОм
|
1 ГОм
|
± (3,5 % и.в. + 10 е.м. р.)
|
|
1,00…9,99 ТОм
|
0,01 TОм
|
± (7,5 % и.в. + 10 е.м. р.)
|
|
10,0...19,9 ТОм
|
0,1 TОм
|
± (12,5 % и.в. + 10 е.м. р.)
|
|
20,0…40,0 ТОм
|
0,1 TОм
|
± (12,5 % и.в. + 10 е.м. р.) В РФ не нормируется
|
|
Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения
|
||
|
Напряжение UISO
|
Измерительный диапазон
|
Измерительный диапазон с адаптером AutoISO-5000
|
|
50 В
|
200 ГОм
|
20,0 ГОм
|
|
100 В
|
400 ГОм
|
40,0 ГОм
|
|
250 В
|
1,00 ТОм
|
100 ГОм
|
|
500 В
|
2,00 ТОм
|
200 ГОм
|
|
1000 В
|
4,00 ТОм
|
400 ГОм
|
|
2500 В
|
10,00 ТОм
|
400 ГОм
|
|
5000 В
|
20,0 ТОм
|
400 ГОм
|
|
10 000 В
|
40,0 ТОм
|
-
|
|
Измерение сопротивления электроизоляции нарастающим напряжением (SV)
|
||
|
Напряжение UISO
|
Шаг напряжения
|
|
|
50…1000 В
|
10 В
|
|
|
1000…5000 В
|
25 В
|
|
|
5000…10000 В
|
25 В
|
|
|
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА (диапазон измерения согласно IEC 61557-4: 0,12...999 Ом)
|
||
|
Диапазон отображения
|
Разрешение
|
Основная погрешность
|
|
0...19,99 Ом
|
0,01 Ом
|
±(2% и.в. + 3 е.м.р.)
|
|
20,0...199,9 Ом
|
0,1 Ом
|
|
|
200...999 Ом
|
1 Ом
|
±(4% и.в. + 3 е.м.р.)
|
|
Напряжение на разомкнутых измерительных проводниках
|
4…24 В
|
|
|
Выходной ток при R<15 Ом
|
мин. 200 мA (ISC: 200..250 мA)
|
|
|
Компенсация сопротивления измерительных проводников
|
+
|
|
|
Измерение двунаправленным током
|
+
|
|
|
Измерение напряжения постоянного и переменного тока
|
||
|
Диапазон отображения
|
Разрешение
|
Основная погрешность
|
|
0...29,9 В
|
0,1 В
|
± (2 % и.в. + 20 е.м.р.)
|
|
30...299,9 В
|
0,1 В
|
± (2 % и.в. + 6 е.м.р.)
|
|
30...750 В
|
1 В
|
± (2 % и.в. + 2 е.м.р.)
|
|
Диапазон частот
|
от 45 Гц до 65 Гц
|
|
|
Измерение емкости
|
||
|
Диапазон отображения
|
Разрешение
|
Диапазон отображения
|
|
1...999 нФ
|
1 нФ
|
1...999 нФ
|
|
1,00...49,9 мкФ
|
0,01 мкФ
|
|
|
Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO.
Для измерительного напряжения ниже 100 В результат не гарантирован
|
||
|
Измерение температуры окружающей среды
|
||
|
Диапазон отображения
|
Разрешение
|
Основная погрешность
|
|
- 40...+99,9 °С
|
1 °С
|
± (3 % и.в. + 8 е.м.р.) В РФ не нормируется
|
|
Общие данные
|
||
|
Класс изоляции
|
двойная, согласно EN 61010-1 и IEC 61557
|
|
|
Категория безопасности
|
IV 600 В (III 1000 В) согласноEN 61010-1
|
|
|
Степень защиты корпуса согласно EN 60529
|
IP40 (IP 67 с закрытой крышкой)
|
|
|
Питание измерителя
|
Встроенный гелевый аккумуляторный блок 12 В
|
|
|
Температура хранения
|
–25...+70 °C
|
|
|
Температура рабочая
|
-20..+50 °C
|
|
|
Относительная влажность
|
20..80 %
|
|
|
Высота
|
До 3000 м
|
|
|
Питание зарядного устройства
|
Электросеть 90..260 В / 50..60 Гц
|
|
|
Дисплей
|
ЖК, графический 5,6"
|
|
|
Интерфейс
|
USB или Bluetooth®
|
|
|
Габаритные размеры
|
390×310×180
|
|
|
Масса измерителя
|
около 7 кг
|
|

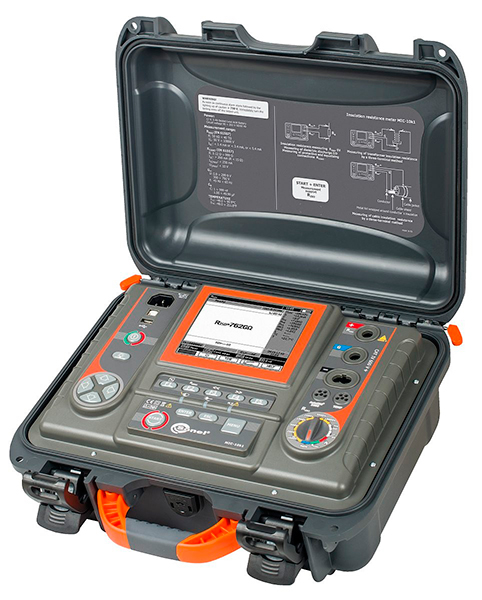

MIC-10k1 – измеритель параметров электроизоляции (тераомметр)
Назначение и область применения тераомметра MIC10k1
Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 10 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD). Измеритель имеет максимум интеллектуальных функций среди серии MIC и обладает самым высоким пределом измерения сопротивления (до 40 ТОМ).
Сравнение свойств тераомметра MIC-10k1 с другими измерителями параметров электроизоляции Sonel
|
Измерение
|
MIC-5000
|
MIC-5005
|
MIC-5010
|
MIC-5050
|
MIC-10k1
|
|
Напряжение
|
5000В:
250...5000В шаг 50В |
5000В:
50...5000В шаг 10В или 25В |
5000В:
50...5000В шаг 10В или 25В |
5000В:
50...5000В шаг 10В или 25В |
10000В:
50...10000В шаг 10В или 25В |
|
Сопротивление
|
5 ТОм
|
15 ТОм
|
15 ТОм
|
20 ТОм
|
40 ТОм
|
|
Коэффициенты
|
Каб, Кпол
|
Каб, Кпол, DAR, PI
|
Каб, Кпол, DAR, PI
|
Каб, Кпол, DAR, PI
|
Каб, Кпол, DAR, PI
|
|
Измерительный ток
|
1,2 мА
|
1,2 мА или 3 мА
|
1,2 мА или 3 мА
|
1,2 мА, 3 мА, 5 мА
|
1,2 мА, 3 мА, 5 мА
|
|
Измерения нарастающим
напряжением - SV |
-
|
+
|
+
|
+
|
+
|
|
Коэффициент диэлектрического
разряда - DD |
-
|
+
|
+
|
+
|
+
|
|
Прожиг места повреждения
|
-
|
-
|
-
|
+
|
+
|
|
Ток утечки
|
+
|
+
|
+
|
+
|
+
|
|
Rcont
|
-
|
-
|
+
|
+
|
+
|
|
Емкость
|
-
|
+
|
+
|
+
|
+
|
|
Разрядка емкости кабеля
|
+
|
+
|
+
|
+
|
+
|
|
Напряжение постоянное/переменное
|
+
|
+
|
+
|
+
|
+
|
|
AutoISO/Адаптеры
|
-
|
-
|
-
|
AutoISO-5000
|
AutoISO-5000
|
|
Питание
|
Аккумулятор
|
Аккумулятор
|
Аккумулятор
|
Аккумулятор или
электросеть |
Аккумулятор или
электросеть |
|
Температура окр. среды
|
-
|
-
|
-
|
+
Зонд ST-1 |
+
Зонд ST-1 |
|
Память/ПК
|
+
RS-232 |
+
USB, OR-1 |
+
USB, OR-1 |
+
USB, Bluetooth® |
+
USB, Bluetooth® |
Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегомметра (R15): Кабс = R60/R15
Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегомметра (R60): Кпол = R600/R60
DAR - коэффициент диэлектрического поглощения
PI - индекс поляризации
Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)
Особенности тераомметра MIC 10 k 1
- Измерение сопротивления электроизоляции RISO до 40 ТОм;
- Выбор измерительного напряжения в диапазоне от 50 В до 10 кВ (50 В...1000 В -- шаг 10 В; 1 кВ...10 кВ -- шаг 25 В);
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- Установка времени измерения - до 99'59';
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
- Индикация измерительного напряжения;
- Измерительный ток – 1,2 мА , 3 мА или 5 мА;
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
- Защита от объекта измерения находящегося под напряжением;
- Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
- Измерение емкости в процессе измерения сопротивления электроизоляции;
- Измерение температуры с использованием дополнительного зонда;
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
- Измерение коэффициента разряда диэлектриков (DD);
- Локализация повреждений (прожиг).
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- Измерение сопротивления защитных проводников RCONTтоком +200 мА (металлосвязь);
- Регулируемые пределы измерения Riso и RCONT;
- Измерение постоянного и переменного напряжения до 750 В;
- Отображение графиков на дисплее в процессе измерения;
- Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
- Поддержка опциональной мини Bluetooth клавиатуры;
- Стабильная работа в “шумной” обстановке подстанций, таких как 765 кВ;
- Графический дисплей 5,6 дюймов с подсветкой;
- Подсветка клавиатуры;
- Питание от электросети или встроенного аккумулятора;
- Встроенное зарядное устройство.
Комплектация тераомметра MIC-10k1
- Измеритель MIC-10k1 – 1 шт.;
- Зажим «Крокодил» изолированный голубой К07 5,5 кВ – 1 шт.;
- Зажим «Крокодил» изолированный красный К07 5,5 кВ – 1 шт.;
- Зажим «Крокодил» изолированный черный К07 5,5 кВ – 1 шт.;
- Зонд острый с разъемом «банан» красный 5кВ – 1 шт.;
- Зонд острый с разъемом «банан» черный 5кВ – 1 шт.;
- Кабель последовательного интерфейса USB – 1 шт.;
- Кабель сетевой стандарта IEC – 1 шт.;
- Провод измерительный с разъемами «банан» экранированный 10 кВ красный 3 м – 1 шт.;
- Провод измерительный с разъемами «банан» экранированный 10 кВ синий 3 м – 1 шт.;
- Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м – 1 шт.;
- Температурный зонд ST-1 – 1 шт.;
- Футляр L4 – 1 шт.;
- Руководство по эксплуатации.
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
|
Интерфейс
|
USB |
|
Диапазон измерения сопротивления изоляции
|
1,0 кОм .. 40 ТОм |
|
Минимальное испытательное напряжение, В
|
50 |
|
Максимальное испытательное напряжение, В
|
10 000 |
|
Погрешность измерений сопротивления
|
± (12,5% + 10е.м.р.) |
|
Измерение постоянного напряжения (до), В
|
750 |
|
Измерение переменного напряжения (до), В
|
750 |
|
Диапазон измерения сопротивления
|
нет |
|
Функция мультиметра
|
нет |
