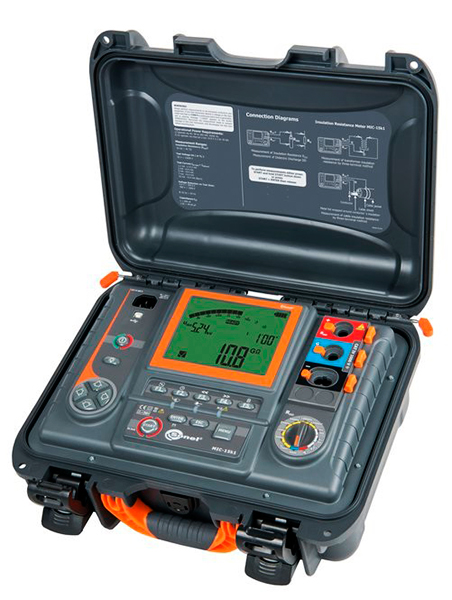

Sonel MIC-15k1 мегаомметр, измеритель параметров электроизоляции

Измерение напряжения переменного и постоянного тока (TRUE RMS)

Диапазон показаний

Разрешение

Основная погрешность

0…29,9 В

0,1 В

±(2% и. в. + 20 е. м. р.)

30,0…299,9 В

0,1 В

±(2% и. в. + 6 е. м. р.)

300…1500 В

1 В

±(2% и. в. + 2 е. м. р.)

Диапазон частоты: 45...65 Гц

Измерение постоянным и нарастающим напряжением (SV) ДЛЯ U_ISO = 15 кВ

Диапазон показаний

Разрешение

Основная погрешность

0,0...999 кОм

1 кОм

± (3 % и.в. + 10 е.м.р.)

1,00...9,99 МОм

0,01 МОм

10,0...99,9 МОм

0,1 МОм

100...999 МОм

1 МОм

1,00...9,99 ГОм

0,01 ГОм

10,0...99,9 ГОм

0,1 ГОм

100...999 ГОм

1 ГОм

± (3,5 % и.в. + 10 е.м.р.)

1,00…9,99 ТОм

0,01 TОм

± (7,5 % и.в. + 10 е.м.р.)

10,0…40,0 ТОм

0,1 TОм

± (12,5 % и.в. + 10 е.м.р.)

Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения

Напряжение

Диапазон измерений

50 В

200 ГОм

100 В

400 ГОм

250 В

1,00 ТОм

500 В

2,00 ТОм

1000 В

4,00 ТОм

2500 В

10,00 ТОм

5000 В

20,00 ТОм

10000 В

40,00 ТОм

15000 В

40,00 ТОм

Примечание:
Для значения сопротивления изоляции ниже R_{ISO min} точность не определена, из-за работы измерителя с ограничением тока в соответствии с формулой:
                                                                           R_{ISO min} = U_{ISO nom  /}  I_{ISO nom}
где:
    R_{ISO min} – минимальное сопротивление изоляции;
    U_{ISO nom} – номинальное напряжение измерения;
    I_{ISO nom} – номинальный ток преобразователя (1,2 мА, 3 мА, 5 мА или 7 мА).

Параметр

Значение

Дополнительная погрешность в трёхпроводном методе (влияние гнезда G)

0,05 % при устранении утечки, вызванной сопротивлением 250 кОм во время измерения 100 МОм с измерительным напряжением 50 В

Максимальный ток короткого замыкания

Isc = 10 мА

Ток измерения/зарядки в остальном диапазоне нагрузки выбирается из значений

1,2 мА, 3 мА, 5 мА, 7 мА, 10 мА (10 мА только для функции Прожиг)

Измерение тока утечки

Диапазон показаний

Разрешение

Основная погрешность

0,01 нА...11 мА

*

± (5 % и.в. + 0,2 нА)**

* - разрешение и размерность зависят от диапазона измерения сопротивления изоляции.
** - рассчитывается на основании показаний сопротивления.

Измерение ёмкости

0...999 нФ

1 нФ

± (5 % и.в. + 5 е.м.р.)

1,00...49,99 мкФ

0,01 мкФ

Измерение ёмкости только во время измерения R_ISO (во время разрядки объекта).
Основная погрешность не будет превышена при измерении ёмкости, соединённой параллельно сопротивлению величиной более 10 МОм.

Общие технические характеристики

Параметр

Значение

Питание

Питание измерителя

Литий-ионный аккумулятор (Li-Ion) 14,8 В; 5,3 Ач;
Переменный ток 50/60 Гц 90-260 В

Категория электробезопасности

CAT IV/1000 B

Время "быстрой зарядки" аккумулятора

до 5 часов

Условия окружающей среды и другие технические данные

Диапазон рабочих температур

-20..+50 °C

Диапазон температур при хранении

-25...+70 °C

Влажность

20...90%

Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)

IP40 (для закрытого корпуса IP67)

Соответствие

ГОСТ Р МЭК 61557-1-2005
ГОСТ IEC 61010-1-2014

Класс защиты

Двойная изоляция, согласно ГОСТ IEC 61010-1-2014
ГОСТ IEC 61557-1-2005

Электромагнитная совместимость

ГОСТ Р МЭК 61326-1-2014
ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)

Высота над уровнем моря

< 3000 м

Дисплей

Сегментный ЖКИ

Память для хранения данных

990 ячеек

Интерфейс

USB или Bluetooth

Габаритные размеры

390×308×172

Масса измерителя

Около 6,3 кг

Примечание:
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда».
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
