Технические характеристики измерителя MPI-530

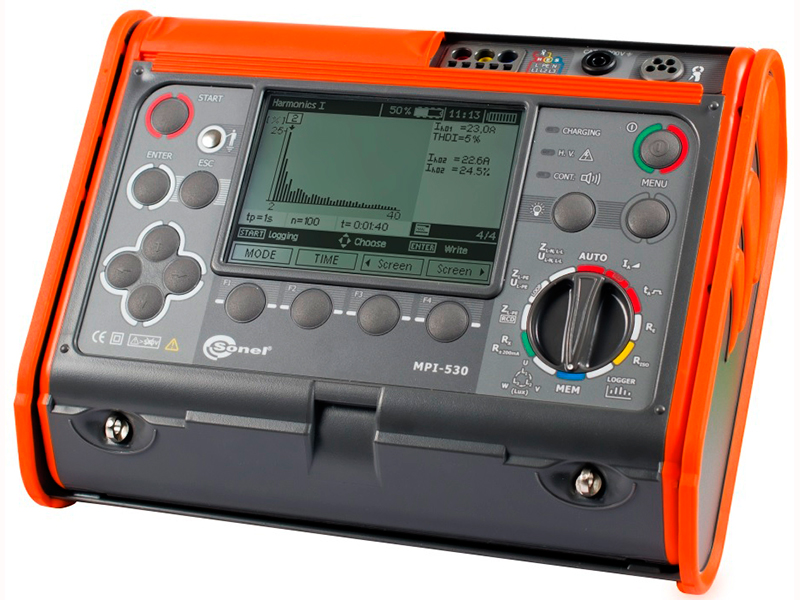

MPI-530 – измеритель параметров безопасности электроустановок
Назначение и область применения измерителя MPI530
Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
Особенности измерителя MPI-530
- измерение полного сопротивления цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;
- измерение полного сопротивления цепи «фаза-защитный проводник» без срабатывания УЗО;
- вычисление ожидаемого тока короткого замыкания цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник»;
- измерение силы тока и времени отключения УЗО типов AC, A, B;
- автоматический режим измерения параметров УЗО;
- измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь);
- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
- измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (3p+токоизмерительные клещи);
- измерение сопротивления заземляющих устройств методом двух клещей;
- измерение удельного сопротивления грунта;
- измерение электрического сопротивления вспомогательных электродов, автоматический расчет дополнительной погрешности;
- измерение сопротивления электроизоляции испытательным напряжением до 1000 В;
- измерение сопротивления электроизоляции с использованием адаптеров WS-03, WS-04, AutoISO-1000C;
- измерение освещенности с использованием адаптера LP1;
- проверка последовательности чередования фаз;
- обновленная структура памяти прибора и передача результатов измерений в компьютер;
Режим регистратора параметров электроэнергии (1 фаза):
- действующего значения напряжения переменного тока;
- частоты переменного тока;
- действующего значения силы переменного тока;
- полной мощности;
- среднеквадратического значения гармонических составляющих напряжения и силы тока;
- суммарного коэффициента гармонических составляющих напряжения и силы тока
Комплектация измерителя MPI-530
- Измеритель MPI-530;
- Аккумуляторная батарея NiMH SONEL-07 4,8V;
- Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ»;
- Адаптер автомобильный (12В);
- Датчик люксметра LP1 с адаптером WS-06;
- Зажим «Крокодил» изолированный красный K02;
- Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012;
- Зонд измерительный для забивки в грунт 30 см – 2 шт.;
- Зонд острый с разъемом «банан» голубой;
- Зонд острый с разъемом «банан» желтый;
- Зонд острый с разъемом «банан» красный;
- Кабель последовательного интерфейса USB;
- Кабель сетевой;
- Комплект ремней «Свободные руки» ;
- Провод измерительный 1,2 м с разъемами «банан» голубой;
- Провод измерительный 1,2 м с разъемами «банан» желтый;
- Провод измерительный 1,2 м с разъемами «банан» красный;
- Провод измерительный 15 м на катушке с разъёмами «банан» голубой;
- Провод измерительный 30 м на катушке с разъёмами «банан» красный;
- Футляр L2.
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
|
Измерение напряжения переменного тока (True RMS) |
|||||||||||||||||||||||||||||||||||||||
|
Диапазоны измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности измерений |
|||||||||||||||||||||||||||||||||||||
|
0...299,9 В |
0,1 В |
± (2% и.в. + 4 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
300...500 В |
1 В |
± (2% и.в. + 2 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
Диапазон частоты |
45...65 Гц |
||||||||||||||||||||||||||||||||||||||
|
Измерение частоты |
|||||||||||||||||||||||||||||||||||||||
|
45...65 Гц |
0,1 Гц |
±(0.1% и.в. + 1 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
Диапазон напряжения |
50...500 В |
||||||||||||||||||||||||||||||||||||||
|
Режим регистратора Измерение тока (True RMS) |
|||||||||||||||||||||||||||||||||||||||
|
С измерительными клещами C-6 |
|||||||||||||||||||||||||||||||||||||||
|
Диапазон |
Разрешение |
Основная погрешность* |
|||||||||||||||||||||||||||||||||||||
|
0...99,9 мА |
0,1 мА |
± (8 % и.в. + 3 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
100...999 мА |
1 мА |
||||||||||||||||||||||||||||||||||||||
|
1,00...9,99 А |
0,01 А |
± (6 % и.в. + 5 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
С измерительными клещами C-3 |
|||||||||||||||||||||||||||||||||||||||
|
0...99,9 мА |
0,1 мА |
± (8 % и.в. + 3 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
100...мА |
1 мА |
||||||||||||||||||||||||||||||||||||||
|
1,00...9,99 А |
0,01 А |
± (6 % и.в. + 5 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
10,0...99,9 А |
0,1 А |
± (5 % и.в. + 5 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
100...999 А |
1 А |
||||||||||||||||||||||||||||||||||||||
|
С измерительными клещами F-1, F-2, F-3 |
|||||||||||||||||||||||||||||||||||||||
|
1...9,99 А |
0,01 А |
± (0,1 % Inom + 2 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
10,0...99,9 А |
0,1 А |
||||||||||||||||||||||||||||||||||||||
|
100...999 A |
1 А |
||||||||||||||||||||||||||||||||||||||
|
1,00...3,00 кA |
0,01 кA |
не нормируется |
|||||||||||||||||||||||||||||||||||||
|
Inom = 3000 A * дополнительно следует учесть погрешность токовых клещей. |
|||||||||||||||||||||||||||||||||||||||
|
Измерение активной P, реактивной Q и полной S мощности, а также cos φ |
|||||||||||||||||||||||||||||||||||||||
|
Клещи C-6 |
|||||||||||||||||||||||||||||||||||||||
|
Диапазон |
Разрешение |
Основная погрешность |
|||||||||||||||||||||||||||||||||||||
|
0...999 ВА |
1 ВА |
± (10%?Sизм + 3 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
1...5,00 кВА |
0,01 кВА |
± (8%?Sизм + 5 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
Клещи C-3 |
|||||||||||||||||||||||||||||||||||||||
|
0...999 ВА |
1 ВА |
± (10%?Sизм + 5 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
1...9,99 кВА |
0,01 кВА |
± (8%?Sизм + 5 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
10...99,9 кВА |
0,1 кВА |
± (8%?Sизм + 5 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
100...500 кВА |
1 кВа |
± (8%?Sизм + 5 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
С измерительными клещами F-1, F-2, F-3 |
|||||||||||||||||||||||||||||||||||||||
|
0...999 ВА |
1 ВА |
± (10%?Sизм + 9 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
1...9,99 кВА |
0,01 кВА |
± (10%?Sизм + 6 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
10...кВА |
0,1 кВА |
± (10%?Sизм + 5 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
100...кВА |
1 кВа |
± (10%?Sизм + 5 е.м.р.) |
|||||||||||||||||||||||||||||||||||||
|
501...999 кВА |
1 кВа |
не нормируется |
|||||||||||||||||||||||||||||||||||||
|
1,00...1,50 МВА |
0,01 МВа |
не нормируется |
|||||||||||||||||||||||||||||||||||||
|
U |
от 0 В до 500 В |
||||||||||||||||||||||||||||||||||||||
|
I |
от 10 мА до 1 кА – С-3 |
||||||||||||||||||||||||||||||||||||||
|
от 10 мА до 3 кА |
F-1, F-2, F-3 |
||||||||||||||||||||||||||||||||||||||
|
от 10 мА до 10 А |
С-6 |
||||||||||||||||||||||||||||||||||||||
|
f |
от 45 Гц до 65 Гц |
||||||||||||||||||||||||||||||||||||||
|
Измерение гармоник напряжения |
|||||||||||||||||||||||||||||||||||||||
|
Диапазон |
Разрешение |
Основная погрешность |
|||||||||||||||||||||||||||||||||||||
|
(h=1...15) |
0...299,9 В |
0,1 В |
± (5% UH,h изм + 3 е.м.р.) |
||||||||||||||||||||||||||||||||||||
|
300...500 В |
1 В |
||||||||||||||||||||||||||||||||||||||
|
(h=16...40) |
0...299,9 В |
0,1 В |
|||||||||||||||||||||||||||||||||||||
|
300...500 В |
1 В |
||||||||||||||||||||||||||||||||||||||
|
Измерение гармоник тока |
|||||||||||||||||||||||||||||||||||||||
|
Диапазон |
Разрешение |
Основная погрешность |
|||||||||||||||||||||||||||||||||||||
|
В зависимости от типа используемых клещей (но не более 10 А для C-6 и 1000А для С-3, F-1, F-2, F-3) |
В зависимости от диапазона измерения тока |
± 0,1 × IH,h изм |
|||||||||||||||||||||||||||||||||||||
|
Коэффициент гармонических составляющих напряжения THDU (h = 2...40) |
|||||||||||||||||||||||||||||||||||||||
|
Диапазон |
Разрешение |
Основная погрешность |
|||||||||||||||||||||||||||||||||||||
|
От 0 до 999,9 % (для Uизм > 1%· Unom) |
0,1 % |
± 5% × THDU изм |
|||||||||||||||||||||||||||||||||||||
|
Коэффициент гармонических составляющих тока THDI (h = 2...40) |
|||||||||||||||||||||||||||||||||||||||
|
Диапазоны измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности измерений |
|||||||||||||||||||||||||||||||||||||
|
От 0 до 999,9 % (для Iизм > 1%· Unom) |
0,1 % |
± 5% × THDI изм |
|||||||||||||||||||||||||||||||||||||
|
Измерение параметров петли короткого замыкания ZL-PE, ZL-N, Z L-L, измерение полного сопротивления петли короткого замыкания ZS (диапазон измерений, согласно IEC 61557-3) |
|||||||||||||||||||||||||||||||||||||||
|
Измерительный провод |
Диапазон измерения ZS |
||||||||||||||||||||||||||||||||||||||
|
1,2 м |
0,130 Ом...1999,9 Ом |
||||||||||||||||||||||||||||||||||||||
|
5 м |
0,170 Ом...1999,9 Ом |
||||||||||||||||||||||||||||||||||||||
|
10 м |
0,210 Ом...1999,9 Ом |
||||||||||||||||||||||||||||||||||||||
|
20 м |
0,290 Ом...1999,9 Ом |
||||||||||||||||||||||||||||||||||||||
|
WS-03, WS-04 |
0,190 Ом...1999,9 Ом |
||||||||||||||||||||||||||||||||||||||
|
Диапазон отображения |
|||||||||||||||||||||||||||||||||||||||
|
Диапазон |
Разрешение |
Основная погрешность |
|||||||||||||||||||||||||||||||||||||
|
0.000 Ом...19.999 Ом |
0.001 Ом |
± (5% и.в. + 0.03 Ом) |
|||||||||||||||||||||||||||||||||||||
|
20.00 Ом...199.99 Ом |
0.01 Ом |
± (5% и.в. + 0.3 Ом) |
|||||||||||||||||||||||||||||||||||||
|
200.0 Ом...1999.9 Ом |
0.1 Ом |
± (5% и.в. + 3 Ом) |
|||||||||||||||||||||||||||||||||||||
|
Номинальное напряжение сети UnL-N/ UnL-L |
110/190 В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В |
||||||||||||||||||||||||||||||||||||||
|
Рабочий диапазон напряжения |
95 В…270 В (для ZL-PE и ZL-N) и 95 В…440 В (для ZL-L) |
||||||||||||||||||||||||||||||||||||||
|
Номинальная частота сети fn |
50 Гц, 60 Гц |
||||||||||||||||||||||||||||||||||||||
|
Диапазон измерения сопротивления изоляции
|
1,0 кОм ..10 ТОм |
|
Минимальное испытательное напряжение, В
|
50 |
|
Максимальное испытательное напряжение, В
|
1000 |
|
Погрешность измерений сопротивления
|
± (6% + 6е.м.р.) |
|
Измерение постоянного напряжения (до), В
|
нет |
|
Измерение переменного напряжения (до), В
|
500 |
|
Диапазон измерения сопротивления
|
10 Ом ..1000 Ом |
|
Функция мультиметра
|
да |
