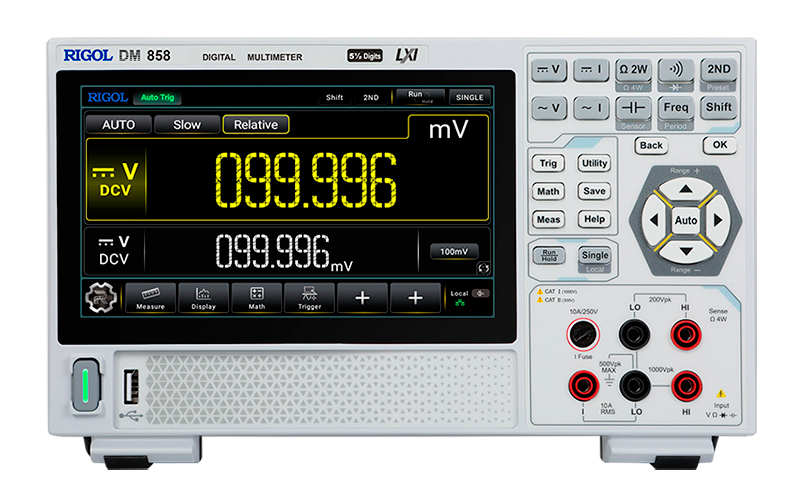

RIGOL DM858 цифровой прецизионный мультиметр

    1.00000 А

        <0,01 B

   0,170 + 0,020

  10.0000 А

  <0,1 В

   0,250 + 0,010

Измерение сопротивления  ± (% от считывания + % от диапазона):

100.000 Ом

1 мА

0,050 + 0,020

  1.00000 кОм

100 мкА

0,050 + 0,020

  10.0000 кОм

10 мкА

  0,050 + 0,020

  100.000 кОм

1 мкА

  0,100 + 0,050

  1.00000 МОм

1 мкА

  1,000 + 0,050

  10.0000 МОм

100 нА

  1,500 + 0,050

  100.000 МОм

  10 нА

  3,000 + 0,050

Методы испытаний

4-х или 2-х проводные

Тестирование диодов ± (% от считывания + % от диапазона):

  2.00000 В

   350 мкА

   0,050 + 0,150

   Отклик

   125 выборок/с, с звуковым оповещением

  Испытание на короткое замыкание:

   1000 Ом

   100 мкА

   0,30 + 0,15

   Особенности для режима напряжения постоянного тока:

  Входное сопротивление:

Для диапазонов 100 мВ и 1 В: 11,2 МОм />10 ГОм (опция)
Для диапазонов: 10 В, 100 В и 1000 В: 11,2 МОм ± 5 % (Входы выше ±2,5 В этих диапазонах фиксируются 1 МОм)

  Входной ток смещения

    < 300 пА, 25 ºС

   Защита входа

   1000 В, для всех диапазонов

   Коэффициент подавления синфазного сигнала

   120 дБ (для 1 кОм несимметричного сопротивления в щупе LO, макс. ± 500 В DC)

   Коэффициент подавления несимметричного сигнала

   60 дБ

   Шунт

    для диапазона 100 мкА напряжение выборки <0,05 В
    для диапазона 1 мА напряжение выборки <0,05 В
    для диапазонов 100 мкА, 1 мА напряжение выборки: 330 Ом
    для диапазонов 10 мА, 100 мА - 3,3 Ом
   для диапазонов 1 А, 10 А- 0,008 Ом

    Защита входа

  10 А, 250 В сменный быстродействующий предохранитель на передней панели
   12 А, 1000 В внутренний быстродействующий предохранитель

             Проверка короткого замыкания, проверка диода

   Методы измерения

Испытание на короткое замыкание: использование источника постоянного тока 100 мкА ± 5%, напряжение холостого хода <5 В.
Проверка диодов: использование источника постоянного тока 350 мкА ± 5%, напряжение холостого хода <5 В.

   Время отклика

    125 выб./с, со звуковым сигналом

   Сопротивление короткого замыкания

     Регулируемое сопротивление от 1 Ом до 1000 Ом

   Защита входа

    1000 В

   Измерение СКЗ напряжения переменного тока:

   Диапазон напряжений

   Диапазон частот

Точность  ± (% показания + % диапазона)

   100.000 мВ

   20 Гц ~ 45 Гц

   1,5 + 0,2

45 Гц ~ 1 кГц

      0,2 + 0,1

   1 кГц ~ 5 кГц

   1,0 + 0,1

5 кГц ~ 8 кГц

   3,0 + 0,1

   1.00000 В

   20 Гц ~ 45 Гц

1,5 + 0,2

   45 Гц ~ 1 кГц

   0,2 + 0,1

   1 кГц ~ 5 кГц

   1,0 + 0,1

   5 кГц ~ 8 кГц

   3,0 + 0,1

   10.0000 В

   20 Гц ~ 45 Гц

   1,5 + 0,2

   45 Гц ~ 1 кГц

   0,2 + 0,1

1 кГц ~ 5 кГц

1,0 + 0,1

5 кГц ~ 8 кГц

3,0 + 0,1

   100.000 В

20 Гц ~ 45 Гц

1,5 + 0,2

45 Гц ~ 1 кГц

0,2 + 0,1

1 кГц ~ 5 кГц

1,0 + 0,1

5 кГц ~ 8 кГц

3,0 + 0,1

   750.00 В

20 Гц ~ 45 Гц

1,5 + 0,2

45 Гц ~ 1 кГц

0,2 + 0,1

1 кГц ~ 5 кГц

1,0 + 0,1

5 кГц ~ 8 кГц

3,0 + 0,1

   Измерение СКЗ переменного тока:

   Диапазон токов

Диапазон частот

Точность в год при 23ºС±5 ºС
± (% показания + % диапазона)

   100.000 мкА

20 Гц ~ 45 Гц

1,50 + 0,10

45 Гц ~ 1 кГц

0,50 + 0,10

1 кГц ~ 8 кГц

2,50 + 0,20

   1.00000 мА

20 Гц ~ 45 Гц

1,50 + 0,10

45 Гц ~ 1 кГц

0,50 + 0,10

1 кГц ~ 8 кГц

2,50 + 0,20

   10.0000 мА

20 Гц ~ 45 Гц

1,50 + 0,10

45 Гц ~ 1 кГц

0,50 + 0,10

1 кГц ~ 8 кГц

2,50 + 0,20

   100.000 мА

20 Гц ~ 45 Гц

1,50 + 0,10

45 Гц ~ 1 кГц

0,30 + 0,10

1 кГц ~ 8 кГц

2,50 + 0,20

   1.00000 А

20 Гц ~ 45 Гц

1,50 + 0,10

45 Гц ~ 1 кГц

0,50 + 0,20

1 кГц ~ 8 кГц

2,50 + 0,20

10.0000 А

20 Гц ~ 45 Гц

1,50 + 0,15

45 Гц ~ 1 кГц

0,50 + 0,15

1 кГц ~ 8 кГц

2,50 + 0,20

   Дополнительная ошибка коэффициента амплитуды:

   Крест -фактор

Ошибка коэффициента амплитуды (% от диапазона)

    1-2

     0,05

   2-3

    0,2

     Условия измерения СКЗ переменного напряжения:

   Метод измерения

измерение истинного среднеквадратического значения по переменному току со смещением постоянного тока до 1000 В в любом диапазоне

   Пик-фактор (Крест-фактор)

   ≤ 3 полной шкалы

   Входное сопротивление

1   1,2 МОм ± 5% с емкостью <100 пФ во всех диапазонах

   Полоса пропускания фильтра переменного тока

    20 Гц~8 кГц

   Подавление синфазных помех

   60 дБ (1 кОм несимметричный вывод гетеродина <60 Гц, максимум ±500 В DC)

    Условия измерения СКЗ переменного тока:

   Метод измерения

   Связь по DC - на предохранителе или шунте;
Связь по АC - истинное СКЗ (измеряет только AC)

   Пик-фактор (крест-фактор)

   ≤ 3 на полной шкале

   Максимальный ток по входу

   В режиме DC+AC пиковое значение тока <300% диапазона
СКЗ тока включающее DC <10 A

      Шунт

   330 Ом для диапазонов 100 мкА, 1 мА
    3,3 Ом для диапазонов 10 мА и 100 мА
    0,008 Ом для диапазонов 1 А, 10 А

   Защита по входу

   Сменный быстродействующий предохранитель 10 А, 250 В, расположенный на передней панели
Внутренний быстродействующий предохранитель 12 А, 1000 В

    Частотные и периодические характеристики

    Частота, период

Диапазон изменения величин

Диапазон частот

Точность измерений в год при 23℃±5℃
± (% показаний + % диапазона) в

   100 мВ ~ 750 В

20 Гц ~ 2 кГц

0,010 + 0,003

2 кГц ~ 20 кГц

0,010 + 0,003

20 кГц ~ 50 кГц

0,010 + 0,003

50 кГц ~ 100 кГц

0,010 + 0,006

   100 мкА ~ 10 А

20 Гц ~ 2 кГц

0,010 + 0,003

2 Гц ~ 10 кГц

0,010 + 0,003

   Измерение ёмкости:

   Диапазон измерения

   Максимальный испытательный ток

Точность в год при 23ºС±5 ºС
± (% показания + % диапазона)

   1.000 нФ

   200 нА

   5+1,5

   10.00 нФ

   200 нА

   5+1,5

      100.0 нФ

   2 мкА

   1+0,5

      1.000 мкФ

   10 мкА

   1+0,5

   10.00 мкФ

   10 мкА

   1+0,5

   100.0 мкФ

   100 мкА

   1+0,5

   1.000 мФ

   0,5 мА

   2+0,5

   10.00 мФ

   1 мА

   2+0,5

   Метод измерения

измерение скорости изменения напряжения, генерируемого во время протекания тока через емкость

   Тип подключения

   2-х проводное

   Защита входа

   1000 В во всех диапазонах

   Синхронизация:

   Запуск

   автоматический триггер, одиночный триггер, внешний триггер

   Число выборок для одного триггера

1 ~ 2000

   Интервал автоматического запуска

    Медленная скорость: 400 мс ~ 2000 мс.
    Средняя скорость: 50 мс ~ 2000 мс.
    Быстрая скорость: 8 мс ~ 2000 мс

   Чувствительность

    0,01%, 0,1%, 1% или 10% от чтения

   Внешний вход синхронизации

   Входной уровень

   5 В TTL-совместимый

   Условие запуска

   нарастающий фронт/спадающий фронт/высокий уровень/низкий уровень

   Входное сопротивление

   >20 кОм с 400 пФ параллельно, связь DC

  Минимальная длительность импульса

   500 мкс

   VMK выход

   Уровень

   5 В TTL-совместимый

   Полярность выхода

   положительная/отрицательная

   Выходное сопротивление

   200 Ом (тип)

   Ширина выходного импульса

   Медленная скорость: 1 мс ~ 399 мс.
   Средняя скорость: 1 мс ~ 49 мс
   Быстрая скорость: 1 мс ~7 мс

   Сенсорные измерения:

   Датчик температуры

   Термопара (TC): Тип B, E, J, K, N, R, S, T

Термическое сопротивление (RTD): 385 (0,00385), 389 (0,00389), 391 (0,00391), 392 (0,00392)

Термистор (Therm): 2,2 кОм, 3 кОм, 5 кОм, 10 кОм, 30 кОм

   Пользовательские датчики

Поддерживает постоянное напряжение, постоянный ток, 2-проводные датчики сопротивления, 4-проводные датчики сопротивления и датчики частоты

   Память:

   Энергозависимая память

   500 000 выборок чтения/записи

   Энергонезависимая память

   10 групп хранения записанных данных, 500 000 выборок
   10 групп хранения произвольных настроек датчика 500 000 выборок
   10 комплектов хранения настроек конфигурации
    поддержка расширения внешнего хранилища USB-диска

   Форматы предоставления данных:

дБ, дБм, относительное значение, статистическое представление данных (минимум/максимум/среднее/стандартное отклонение), предельное значение, гистограмма, bar chart, график тренда

                               ОБЩИЕ ДАННЫЕ:

                         Электропитание

    Разъем питания

           USB Type-C

           Напряжение

          DC, 12 В, 3 А

            Потребляемая мощность

           10 Вт (максимум)

                     Габариты, масса

     Размеры

266 мм (ширина) × 165 мм (высота) × 80 мм (глубина)

     Масса

   < 2 кг (без упаковки)
      < 3 кг (с упаковкой)

        Коммуникационные интерфейсы

          USB Host

     1 на передней панели

     USB Device

     1 на задней панели

      LAN

   1 на задней панели, 10/100 Base-T, поддержка LXI-C

     Другие характеристики

Дисплей

7-дюймовый сенсорный экран цветного изображения

     Рабочие условия

  0℃ ~ 50℃, относительная влажность 80%, 40℃, без конденсации

       Условия хранения

  Температура хранения: -20 ℃ ~ + 70 ℃.

      Вибростойкость

  соответствует MIL-T-28800E, класс III, уровень 5 (только    синусоидальный)

     Высота над уровнем моря

    ≤ 3000 м

       Безопасность

соответствует IEC61010-1: 2001, измерение CAT I 1000 В/CAT II 300 В, степень загрязнения 2.

      Язык программирования

стандартный набор SCPI

       Время выхода на рабочий режим

        30 мин.
