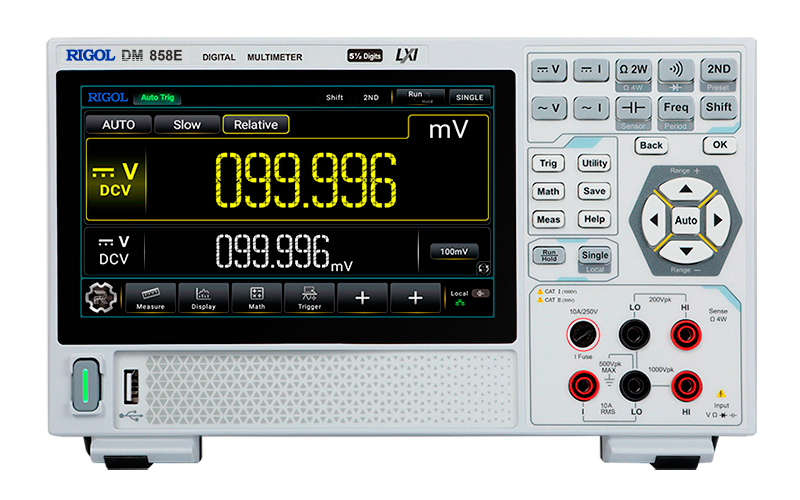

RIGOL DM858E цифровой прецизионный мультиметр

Измерение напряжения постоянного тока  ± (% от считывания + % от диапазона):

Диапазон

Годовая погрешность (23ºС ± 5 ºС)

100.000 мВ

0,06 + 0,004

1.00000 В

0,06 + 0,003

10.0000 В

0,06 + 0,004

100.000 В

0,06 + 0,003

1000.00 B

0,06 + 0,003

Измерение силы постоянного тока
± (% от считывания + % от диапазона):

Диапазон

Испыт. напряжение или ток на нагрузке

Годовая погрешность
(23ºС ± 5 ºС)

100.000 мкА

<0,05 В

0,055 + 0,005

1.00000 мА

<0,5 В

0,055 + 0,005

10.0000 мА

<0,05 B

0,095 + 0,020

100.000 мА

<0,5 B

0,070 + 0,008

1.00000 А

<0,01 B

0,170 + 0,020

3.0000 А

<0,1 В

0,250 + 0,010

Измерение сопротивления
± (% от считывания + % от диапазона):

100.000 Ом

1 мА

0,050 + 0,020

1.00000 кОм

100 мкА

0,050 + 0,020

10.0000 кОм

10 мкА

0,050 + 0,020

100.000 кОм

1 мкА

0,100 + 0,050

1.00000 МОм

1 мкА

1,000 + 0,050

10.0000 МОм

100 нА

1,500 + 0,050

100.000 МОм

10 нА

3,000 + 0,050

Методы испытаний

4-х или 2-х проводные

Тестирование диодов ± (% от считывания + % от диапазона):

2.00000 В

350 мкА

0,050 + 0,150

Отклик

125 выборок/с, с звуковым оповещением

Испытание на короткое замыкание:

1000 Ом

100 мкА

0,30 + 0,15

Особенности для режима напряжения постоянного тока:

Входное сопротивление:

Для диапазонов 100 мВ и 1 В: 11,2 МОм />10 ГОм (опция)
Для диапазонов: 10 В, 100 В и 1000 В: 11,2 МОм ± 5 % (Входы выше ±2,5 В этих диапазонах фиксируются 1 МОм)

Входной ток смещения

< 300 пА, 25 ºС

Защита входа

1000 В, для всех диапазонов

Коэффициент подавления синфазного сигнала

120 дБ (для 1 кОм несимметричного сопротивления в щупе LO, макс. ± 500 В DC)

Коэффициент подавления несимметричного сигнала

60 дБ

Шунт

для диапазона 100 мкА напряжение выборки <0,05 В
для диапазона 1 мА напряжение выборки <0,05 В
для диапазонов 100 мкА, 1 мА напряжение выборки: 330 Ом
для диапазонов 10 мА, 100 мА - 3,3 Ом
для диапазонов 1 А, 3 А- 0,008 Ом

Защита входа

10 А, 250 В сменный быстродействующий предохранитель на передней панели
12 А, 1000 В внутренний быстродействующий предохранитель

    Проверка короткого замыкания, проверка диода

Методы измерения

Испытание на короткое замыкание: использование источника постоянного тока 100 мкА ± 5%, напряжение холостого хода <5 В.
Проверка диодов: использование источника постоянного тока 350 мкА ± 5%, напряжение холостого хода <5 В.

Время отклика

80 выб./с, со звуковым сигналом

Сопротивление короткого замыкания

Регулируемое сопротивление от 1 Ом до 1000 Ом

Защита входа

1000 В

Измерение СКЗ напряжения переменного тока:

Диапазон напряжений

Диапазон частот

Точность в год при 23ºС±5 ºС
± (% показания + % диапазона)

100.000 мВ

20 Гц ~ 45 Гц

1,5 + 0,2

45 Гц ~ 1 кГц

0,2 + 0,1

1 кГц ~ 5 кГц

1,0 + 0,1

5 кГц ~ 8 кГц

3,0 + 0,1

1.00000 В

20 Гц ~ 45 Гц

1,5 + 0,2

45 Гц ~ 1 кГц

0,2 + 0,1

1 кГц ~ 5 кГц

1,0 + 0,1

5 кГц ~ 8 кГц

3,0 + 0,1

10.0000 В

20 Гц ~ 45 Гц

1,5 + 0,2

45 Гц ~ 1 кГц

0,2 + 0,1

1 кГц ~ 5 кГц

1,0 + 0,1

5 кГц ~ 8 кГц

3,0 + 0,1

100.000 В

20 Гц ~ 45 Гц

1,5 + 0,2

45 Гц ~ 1 кГц

0,2 + 0,1

1 кГц ~ 5 кГц

1,0 + 0,1

5 кГц ~ 8 кГц

3,0 + 0,1

750.00 В

20 Гц ~ 45 Гц

1,5 + 0,2

45 Гц ~ 1 кГц

0,2 + 0,1

1 кГц ~ 5 кГц

1,0 + 0,1

5 кГц ~ 8 кГц

3,0 + 0,1

Измерение СКЗ переменного тока:

Диапазон токов

Диапазон частот

Точность в год при 23ºС±5 ºС
± (% показания + % диапазона)

100.000 мкА

20 Гц ~ 45 Гц

1,50 + 0,10

45 Гц ~ 1 кГц

0,50 + 0,10

1 кГц ~ 8 кГц

2,50 + 0,20

1.00000 мА

20 Гц ~ 45 Гц

1,50 + 0,10

45 Гц ~ 1 кГц

0,50 + 0,10

1 кГц ~ 8 кГц

2,50 + 0,20

10.0000 мА

20 Гц ~ 45 Гц

1,50 + 0,10

45 Гц ~ 1 кГц

0,50 + 0,10

1 кГц ~ 8 кГц

2,50 + 0,20

100.000 мА

20 Гц ~ 45 Гц

1,50 + 0,10

45 Гц ~ 1 кГц

0,30 + 0,10

1 кГц ~ 8 кГц

2,50 + 0,20

1.00000 А

20 Гц ~ 45 Гц

1,50 + 0,10

45 Гц ~ 1 кГц

0,50 + 0,20

1 кГц ~ 8 кГц

2,50 + 0,20

3.0000 А

20 Гц ~ 45 Гц

1,50 + 0,15

45 Гц ~ 1 кГц

0,50 + 0,15

1 кГц ~ 8 кГц

2,50 + 0,20

Дополнительная ошибка коэффициента амплитуды:

Крест -фактор

Ошибка коэффициента амплитуды (% от диапазона)

1-2

0,05

2-3

0,2

Условия измерения СКЗ переменного напряжения:

Метод измерения

измерение истинного среднеквадратического значения по переменному току со смещением постоянного тока до 1000 В в любом диапазоне

Пик-фактор (Крест-фактор)

≤ 3 полной шкалы

Входное сопротивление

11,2 МОм ± 5% с емкостью <100 пФ во всех диапазонах

Полоса пропускания фильтра переменного тока

20 Гц~8 кГц

Подавление синфазных помех

60 дБ (1 кОм несимметричный вывод гетеродина <60 Гц, максимум ±500 В DC)

Условия измерения СКЗ переменного тока:

Метод измерения

Связь по DC - на предохранителе или шунте;
Связь по АC - истинное СКЗ (измеряет только AC)

Пик-фактор (крест-фактор)

≤ 3 на полной шкале

Максимальный ток по входу

В режиме DC+AC пиковое значение тока <300% диапазона
СКЗ тока включающее DC <10 A

Шунт

330 Ом для диапазонов 100 мкА, 1 мА
3,3 Ом для диапазонов 10 мА и 100 мА
0,008 Ом для диапазонов 1 А, 3 А

Защита по входу

Сменный быстродействующий предохранитель 10 А, 250 В, расположенный на передней панели
Внутренний быстродействующий предохранитель 12 А, 1000 В

Частотные и периодические характеристики

Частота, период

Диапазон изменения величин

Диапазон частот

Точность измерений в год при 23℃±5℃
± (% показаний + % диапазона) в

100 мВ ~ 750 В

20 Гц ~ 2 кГц

0,010 + 0,003

2 кГц ~ 20 кГц

0,010 + 0,003

20 кГц ~ 50 кГц

0,010 + 0,003

50 кГц ~ 100 кГц

0,010 + 0,006

100 мкА ~ 3 А

20 Гц ~ 2 кГц

0,010 + 0,003

2 Гц ~ 10 кГц

0,010 + 0,003

Измерение ёмкости:

Диапазон измерения

Максимальный испытательный ток

Точность в год при 23ºС±5 ºС
± (% показания + % диапазона)

1.000 нФ

200 нА

5+1,5

10.00 нФ

200 нА

5+1,5

100.0 нФ

2 мкА

1+0,5

1.000 мкФ

10 мкА

1+0,5

10.00 мкФ

10 мкА

1+0,5

100.0 мкФ

100 мкА

1+0,5

1.000 мФ

0,5 мА

2+0,5

Метод измерения

измерение скорости изменения напряжения, генерируемого во время протекания тока через емкость

Тип подключения

2-х проводное

Защита входа

1000 В во всех диапазонах

Синхронизация:

Запуск

автоматический триггер, одиночный триггер, внешний триггер

Число выборок для одного триггера

1 ~ 2000

Интервал автоматического запуска

Медленная скорость: 400 мс ~ 2000 мс.
Средняя скорость: 50 мс ~ 2000 мс.
Быстрая скорость: 12 мс ~ 2000 мс

Чувствительность

0,01%, 0,1%, 1% или 10% от чтения

Внешний вход синхронизации

Входной уровень

5 В TTL-совместимый

Условие запуска

нарастающий фронт/спадающий фронт/высокий уровень/низкий уровень

Входное сопротивление

>20 кОм с 400 пФ параллельно, связь DC

Минимальная длительность импульса

500 мкс

VMK выход

Уровень

5 В TTL-совместимый

Полярность выхода

положительная/отрицательная

Выходное сопротивление

200 Ом (тип)

Ширина выходного импульса

Медленная скорость: 1 мс ~ 399 мс.
Средняя скорость: 1 мс ~ 49 мс
Быстрая скорость: 1 мс ~11 мс

Сенсорные измерения:

Датчик температуры

Термопара (TC): Тип B, E, J, K, N, R, S, T

Термическое сопротивление (RTD): 385 (0,00385), 389 (0,00389), 391 (0,00391), 392 (0,00392)

Термистор (Therm): 2,2 кОм, 3 кОм, 5 кОм, 10 кОм, 30 кОм

Пользовательские датчики

Поддерживает постоянное напряжение, постоянный ток, 2-проводные датчики сопротивления, 4-проводные датчики сопротивления и датчики частоты

Память:

Энергозависимая память

20 000 выборок чтения/записи

Энергонезависимая память

10 групп хранения записанных данных, 20 000 выборок
10 групп хранения произвольных настроек датчика 20 000 выборок
10 комплектов хранения настроек конфигурации
поддержка расширения внешнего хранилища USB-диска

Форматы предоставления данных:

дБ, дБм, относительное значение, статистическое представление данных (минимум/максимум/среднее/стандартное отклонение), предельное значение, гистограмма, bar chart, график тренда

ОБЩИЕ ДАННЫЕ:

Электропитание

Разъем питания

USB Type-C

Напряжение

DC, 12 В, 3 А

Потребляемая мощность

10 Вт (максимум)

Габариты, масса

Размеры

266 мм (ширина) × 165 мм (высота) × 80 мм (глубина)

Масса

< 2 кг (без упаковки)
< 3 кг (с упаковкой)

Коммуникационные интерфейсы

USB Host

1 на передней панели

USB Device

1 на задней панели

LAN

1 на задней панели, 10/100 Base-T, поддержка LXI-C

Другие характеристики

Дисплей

7-дюймовый сенсорный экран цветного изображения

Рабочие условия

0℃ ~ 50℃, относительная влажность 80%, 40℃, без конденсации

Условия хранения

Температура хранения: -20 ℃ ~ + 70 ℃.

Вибростойкость

соответствует MIL-T-28800E, класс III, уровень 5 (только синусоидальный)

Высота над уровнем моря

≤ 3000 м

Безопасность

соответствует IEC61010-1: 2001, измерение CAT I 1000 В/CAT II 300 В, степень загрязнения 2.

Язык программирования

стандартный набор SCPI

Время выхода на рабочий режим

30 мин.
