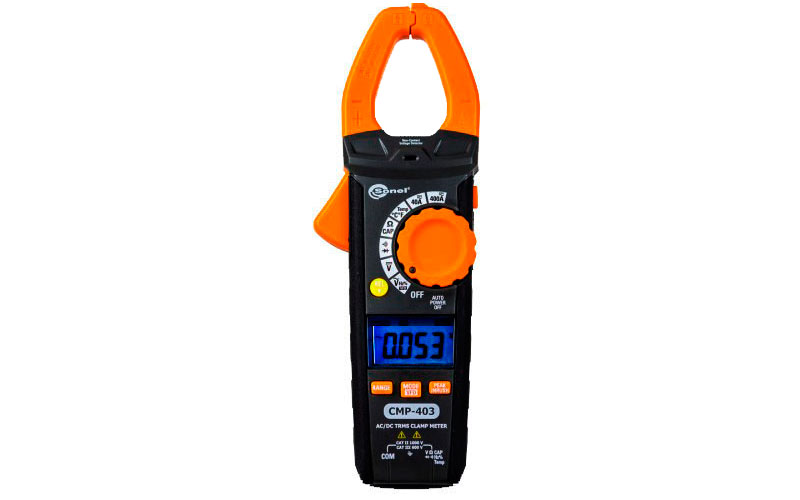

Sonel CMP-403 клещи электроизмерительные многофункциональные

Напряжение постоянного тока

Диапазон

Разрешение

Основная погрешность

Входное сопротивление

4,000 В

0,001 В

± (1,0% и.в.+ 3 е.м.р)

10 МОм

40,00 В

0,01 В

400,0 В

0,1 В

± (1,2% и.в.+ 5 е.м.р)

1000 В

1 В

Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.

Напряжение переменного тока (True RMS) и VFD

Диапазон

Разрешение

Основная погрешность для частоты 50…60 Гц (все формы сигнала)

Основная погрешность для частоты 50 Гц … 1 кГц (синусоидальная форма)

4,000 В

0,001 В

± (1,2% и.в.+ 5 е.м.р)

± (1,2% и.в.+ 5 е.м.р)

40,00 В

0,01 В

400,0 В

0,1 В

1000 В

1 В

± (1,5% и.в.+ 5 е.м.р)

± (1,5% и.в.+ 5 е.м.р)

Значения напряжения определены в границах от 5 до 100% диапазона;

Входное сопротивление 10 МОм;

Диапазон частоты: 50…1000 Гц;

Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.

Диапазон напряжения переменного тока для режима VFD: 100…600 В.

Переменный ток (True RMS)

Диапазон

Разрешение

Основная погрешность

40,00 A

0,01 A

± (2,0% и.в. + 8 е.м.р)

400,0 А

0,1 A

± (2,5% и.в. + 8 е.м.р)

Значения силы тока определены в границах от 5 до 100% диапазона;

Диапазон частоты: 50…60 Гц;

Защита от перегрузки 400 А.

Постоянный ток

Диапазон

Разрешение

Основная погрешность

40,00 A

0,01 A

± (2,0% и.в. + 8 е.м.р)

400,0 А

0,1 A

± (2,5% и.в. + 8 е.м.р)

Защита от перегрузки 400 А.

Сопротивление

Диапазон

Разрешение

Основная погрешность

400,0 Ом

0,1 Ом

± (1,0% и.в. + 4 е.м.р)

4,000 кОм

0,001 кОм

± (1,5% и.в. + 2 е.м.р)

40,00 кОм

0,01 кОм

400,0 кОм

0,1 кОм

4,000 MОм

0,001 MОм

± (2,0% и.в. + 5 е.м.р)

40,00 MОм

0,01 MОм

± (3,0% и.в. + 8 е.м.р)

Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.

Ёмкость

Диапазон

Разрешение

Основная погрешность

9,999 нФ

0,001 нФ

Не определено

99,99 нФ

0,01 нФ

± (4,5% и.в. + 20 е.м.р)

999,9 нФ

0,1 нФ

± (3,0% и.в. + 5 е.м.р)

9,999 мкФ

0,001 мкФ

99,99 мкФ

0,01 мкФ

999,9 мкФ

0,1 мкФ

9,999 мФ

0,001 мФ

99,99 мФ

0,01 мФ

± (5,0% и.в. + 5 е.м.р)

Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.

Температура

Диапазон

Разрешение

Основная погрешность

-20,0...1000 °C

0,1 или 1 °C

± (3,0% и.в. + 3°C)

 -4,0...1832 °F

0,1 или 1 °F

± (3,0% и.в. + 5°F)

Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.

Погрешность температурного зонда не учитывается.

Частота (напряжение)

Диапазон

Разрешение

Основная погрешность

99,99 Гц

0,01 Гц

± (1,0% и.в. + 5 е.м.р)

999,9 Гц

0,1 Гц

9,999 кГц

0,001 кГц

99,99 кГц

0,01 кГц

Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.

Чувствительность: > 2 В RMS.

Частота (ток)

Диапазон

Разрешение

Основная погрешность

99,99 Гц

0,01 Гц

± (1,0% и.в. + 5 е.м.р)

999,9 Гц

0,1 Гц

Чувствительность: > 20 А, > 45 Гц.

Коэффициент заполнения импульса

Диапазон

Разрешение

Основная погрешность

20,0...80,0 %

0,1 %

± (1,2% и.в. + 10 е.м.р)

Амплитуда импульса: ≥ 5 В;

Ширина импульса: 0,1…100 мс;

Частота: 45 Гц…10 кГц.

Дополнительные характеристики

Питание

Питание измерителя

Батарея 1,5 В типа LR03 (ААА) 3 шт.

Категория электробезопасности

CAT III/600 В CAT II/1000 В

Условия окружающей среды и другие технические данные

Диапазон рабочих температур

5…40 °C при относительной влажности < 80%

Диапазон температур при хранении

-20…60 °C при относительной влажности < 80%

Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)

IP30

Нормальные условия для поверки

Температура окружающей среды: 23 °C ± 2 °C Влажность: 40…60 %

Уровень загрязнения

2

Размеры

220 x 80 x 39 мм

Масса:

270 гр. (с элементами питания)

Дисплей

ЖКИ с подсветкой 4-х значный

Высота над уровнем моря

≤ 2000 м

Зев клещей

30 мм

Тестирование диодов

I=1,0 мA, U₀˂3,0 В DC

Целостность цепи

звуковая индикация R<50 Ом при I ˂ 1,5 мА

Индикация превышения диапазона

OL

Индикация разряда батареи

Частота измерений

3 изм./сек

Входное сопротивление

10 MОм (AC/DC)

Диапазон бесконтактного индикатора переменного напряжения

100…1000 В (50/60 Гц)

Диапазон измерения частоты AC: - волны синусоидальной формы - произвольной формы

  50…2000 Гц 50…60 Гц

Время отклика для функции PEAK

˂ 10 мс

Функция INRUSH: - время дискретизации - время интеграции - чувствительность

  48 Гц (RMS), 400 kГц (часы) 100 мс > 2 А AC

Функция VFD: - рабочее напряжение

  100…600 В AC

Время автоотключения

15 мин.

Датчик температуры

Термоэлектрический зонд типа К

Класс защиты

Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005

Соответствие требованиям ГОСТ

ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013
