ТУ 4212-057-00225590-2009

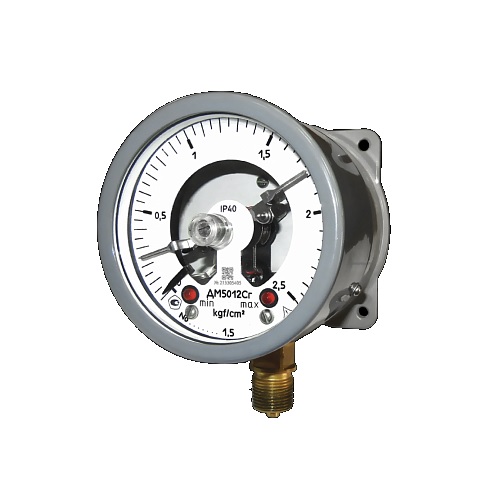

Манометры, вакуумметры, мановакуумметры типа ДМ5012Сг, ДВ5012Сг, ДА5012Сг - показывающие коммутирующие приборы, предназначенные для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями с помощью коммутирующего устройства, выполненного на основе оптических датчиков и мощного электронного коммутатора, для применения в самых различных отраслях промышленности.
|
Тип прибора |
Манометры, вакуумметры, мановакуумметры |
|
Диаметр корпуса (мм) |
100 |
|
Степень защиты |
IP53 |
|
Класс точности |
1.5; 1.0 - по заказу; манометры ДМ5012Сг всех модификаций с верхним пределом измерений до 2,5 и свыше 100.0кгс/см² изготавливаются только классом точности 1,5 |
|
Климатическое исполнение |
У3; Т3 |
|
Тип электроконтактного устройства |
Релейный на основе опто-электронных датчиков |
|
Температура окружающей среды |
от минус 40 до плюс 60 °С (У3); от минус 25 до плюс 60 °С (У3.1); от минус 5 до плюс 60 °С (Т3) |
|
Температура измеряемой среды |
от минус 50 до плюс 70 °С; допускается применение приборов для измерения давления сред с температурой до плюс 150 °С (рекомендовано применение охладительных устройств) |
|
Фланец |
Задний |
|
Расположение штуцера |
Радиальное |
|
Виброзащита |
L1 (от 5 до 35 Гц с амплитудой 0,35 мм) |
|
Межповерочный интервал |
1 год |
|
Корпус |
Алюминиевый сплав |
|
Стекло |
Литое |
|
Трубчатая пружина |
Медный сплав; Железоникелевый сплав |
|
Держатель |
Медный сплав |
|
Механизм |
Медный сплав; Нержавеющая сталь; Сталь 08КП |
|
Резьба присоединительного штуцера |
М20*1,5-8g; R1/2; G1/2-B |
|
Масса прибора |
не более 1,2 кг |
ПРЕИМУЩЕСТВА МАНОМЕТРА ДМ5012Сг:
Отсутствие механических контактов, эффектов дребезга, подгорания;
"Мягкое" включение коммутируемых цепей, коммутатор включается при прохождении коммутируемого напряжения сети через "0"; Изменение исполнения и значения уставок сигнализирующего устройства;
Погрешность срабатывания уставок 1,5 - 2.5%;
Повышенная мощность коммутируемой цепи - значение тока до 5 А.
ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ
|
Наименование прибора |
Диапазон, Па |
Диапазон, кгс/см2 |
|
ДВ5012Сг |
-100...0 кПа |
-1...0 кгс/см2 |
|
ДА5012Сг |
-100...60 кПа |
-1...0,6 кгс/см2 |
|
-100...150 кПа |
-1...1,5 кгс/см2 |
|
|
-100...300 кПа |
-1...3 кгс/см2 |
|
|
-100...500 кПа |
-1...5 кгс/см2 |
|
|
-0,1...0,9 МПа |
-1...9 кгс/см2 |
|
|
-0,1...1,5 МПа |
-1...15 кгс/см2 |
|
|
-0,1...2,4 МПа |
-1...24 кгс/см2 |
|
|
ДМ5012Сг |
0...100 кПа |
0...1 кгс/см2 |
|
0...160 кПа |
0...1,6 кгс/см2 |
|
|
0...250 кПа |
0...2,5 кгс/см2 |
|
|
0...400 кПа |
0...4 кгс/см2 |
|
|
0...600 кПа |
0...6 кгс/см2 |
|
|
0...1 МПа |
0...10 кгс/см2 |
|
|
0...1,6 МПа |
0...16 кгс/см2 |
|
|
0...2,5 МПа |
0...25 кгс/см2 |
|
|
0...4 МПа |
0...40 кгс/см2 |
|
|
0...6 МПа |
0...60 кгс/см2 |
|
|
0...10 МПа |
0...100 кгс/см2 |
|
|
0...16 МПа |
0...160 кгс/см2 |
|
|
0...25 МПа |
0...250 кгс/см2 |
|
|
0...40 МПа |
0...400 кгс/см2 |
|
|
0...60 МПа |
0...600 кгс/см2 |
|
|
0...100 МПа |
0...1000 кгс/см2 |
|
|
0...160 МПа |
0...1600 кгс/см2 |
ОПЦИИ
Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
Демпфер - с демпфером поставляются приборы ДМ5012Сг, ДВ5012Сг, ДА5012Сг с диапазоном показаний со 100 кгс/см2, а также приборы для измерения давления хладонов; наличие демпфера у приборов с диапазоном показаний до 60 кгс/см2 оговаривается при заказе
Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер - все приборы поставляются с заводским номером
Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
ПАРАМЕТРЫ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА
Коммутирующий блок сигнализирующего устройства по подключению внешних цепей имеет четыре варианта исполнения III, IV, V, VI (ГОСТ 2405-88).
Приборы изготавливаются в исполнении V и имеют конструктивную возможность изменения исполнения коммутирующего блока потребителем на любое из предусмотренных.
Напряжение внешних коммутируемых цепей:
до 250 В - для промышленных цепей переменного тока
до 30 В - для цепей постоянного тока
Частота переменного тока - (50 ±1) Гц
Значение коммутируемого тока - до 5 А
ВВремя срабатывания сигнализирующего устройства:
на включение - 0,1 секунда
на выключение - 0,5 - 1 секунда
Напряжение питания: (24-27) В постоянного тока
СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
|
Тип прибора |
» ДМ5012Сг |
Манометр |
|
Климатическое исполнение |
» У3 |
|
|
Верхнее значение |
см. в таблице выше |
|
|
Единица измерения |
» kgf/cm2 |
|
|
Класс точности |
» 1.5 (базовое) |
|
|
Измеряемая среда |
» -//- (базовое) |
|
|
Конструктивное исполнение |
» -//- |
Радиальный штуцер с задним фланцем |
|
Степень защиты |
» IP53 |
|
|
Резьба штуцера |
» M20x1.5-8g (базовое) |
|
|
Дополнительные |
» Обезж. |
Обезжиривание |
В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Пример обозначения: ДМ5012Сг-У3 - 160 kPa - 1 - Кис - ЦСМ - Пл.
Поверка приборов:
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:
отметка о первичной поверке ставится в паспорте на прибор;
отметка о первичной поверке ставится на стекле прибора;
приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
|
Степень защиты
|
IP53 |
|
Область применения
|
электроконтактные / сигнализирующие |
|
Диаметр корпуса
|
100 мм |
|
Класс точности
|
1,5, 1,0 |
|
Резьба штуцера
|
М20*1,5-8g, R1/2, G1/2-B |
|
Расположение штуцера
|
Радиальное |
|
Фланец
|
Задний |
|
Материал корпуса
|
Алюминиевый сплав |
|
Материал трубчатой пружины
|
Медный сплав, Железоникелевый сплав |
|
Взрывозащита
|
нет |
|
Виброзаполнение
|
нет |
