ТУ 26.51.52-072-00225590-2023

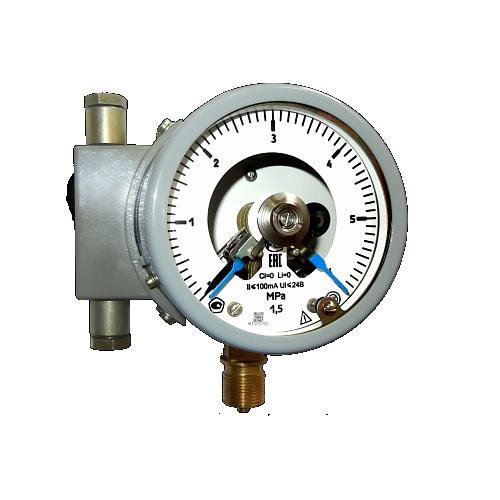

Манометры, вакуумметры, мановакуумметры типа ДМ5010Сг0Ex - показывающие взрывозащищенные сигнализирующие приборы, предназначенные для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими искробезопасными цепями от сигнализирующего устройства прямого действия (позволяет коммутировать две электрические цепи) для применения в различных отраслях промышленности. Приборы ДМ5010Сг0Ex, ДВ5010Сг0Ex, ДА5010Сг0Ex являются взрывозащищенными с видом взрывозащиты "Искробезопасная электрическая цепь", имеют маркировку взрывозащиты «0Ех ia IIC Т5 Ga Х» по ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014.
|
Тип прибора |
Манометры, вакуумметры, мановакуумметры |
|
Диаметр корпуса (мм) |
100 |
|
Степень защиты |
IP54 |
|
Класс точности |
1.5; 1.0 - по заказу |
|
Вид взрывозащиты |
"0Ех ia IIC Т5 Ga Х" искробезопасная электрическая цепь |
|
Климатическое исполнение |
У2; Т2 |
|
Тип электроконтактного устройства |
Прямые контакты |
|
Температура окружающей среды |
от минус 50 до плюс 60 °С |
|
Фланец |
Отсутствует |
|
Расположение штуцера |
Радиальное |
|
Виброзащита |
Приборы виброустойчивы и вибропрочны при воздействии вибрации с ускорением 10 м/с² в диапазоне частот от 0,5 до 100 Гц с амплитудой колебаний не более 1,5 мм (исполнение М25 по ГОСТ 17516.1-90). |
|
Межповерочный интервал |
1 год |
|
Корпус |
Сталь; Алюминиевый сплав |
|
Стекло |
Литое |
|
Трубчатая пружина |
Медный сплав; Железоникелевый сплав |
|
Держатель |
Медный сплав |
|
Механизм |
Медный сплав; Нержавеющая сталь; Сталь 08КП |
|
Резьба присоединительного штуцера |
М20*1,5-8g; K1/2; G1/2-B |
|
Масса прибора |
не более 1.0 кг |
ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ
|
Наименование прибора |
Диапазон, Па |
Диапазон, кгс/см2 |
|
ДВ5010Сг0Ех |
-100...0 кПа |
-1...0 кгс/см2 |
|
ДА5010Сг0Ех |
-100...60 кПа |
-1...0,6 кгс/см2 |
|
-100...150 кПа |
-1...1,5 кгс/см2 |
|
|
-100...300 кПа |
-1...3 кгс/см2 |
|
|
-100...500 кПа |
-1...5 кгс/см2 |
|
|
-0,1...0,9 МПа |
-1...9 кгс/см2 |
|
|
-0,1...1,5 МПа |
-1...15 кгс/см2 |
|
|
-0,1...2,4 МПа |
-1...24 кгс/см2 |
|
|
ДМ5010Сг0Ех |
0...100 кПа |
0...1 кгс/см2 |
|
0...160 кПа |
0...1,6 кгс/см2 |
|
|
0...250 кПа |
0...2,5 кгс/см2 |
|
|
0...400 кПа |
0...4 кгс/см2 |
|
|
0...600 кПа |
0...6 кгс/см2 |
|
|
0...1 МПа |
0...10 кгс/см2 |
|
|
0...1,6 МПа |
0...16 кгс/см2 |
|
|
0...2,5 МПа |
0...25 кгс/см2 |
|
|
0...4 МПа |
0...40 кгс/см2 |
|
|
0...6 МПа |
0...60 кгс/см2 |
|
|
0...10 МПа |
0...100 кгс/см2 |
|
|
0...16 МПа |
0...160 кгс/см2 |
|
|
0...25 МПа |
0...250 кгс/см2 |
|
|
0...40 МПа |
0...400 кгс/см2 |
|
|
0...60 МПа |
0...600 кгс/см2 |
|
|
0...100 МПа |
0...1000 кгс/см2 |
|
|
0...160 МПа |
0...1600 кгс/см2 |
ОПЦИИ
Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
Атомное исполнение - по требованию потребителя приборы изготавливаются для поставки на объекты атомной энергетики (класс безопасности 3 и 4)
Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
Демпфер - с демпфером поставляются приборы ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех с диапазоном показаний свыше 25 кгс/см2; наличие демпфера у приборов с диапазоном показаний до 16 кгс/см2 оговаривается при заказе
Технологическая черта на шкале - по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер - все приборы поставляются с заводским номером
Свидетельство - по требованию потребителя приборы поставляются со свидетельством о поверке
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
Параметры коммутируемых искробезопасных цепей:
- U0 не более 24 В,
- I0 не более 100 мА,
- С0 не менее 0,06 мкФ,
- L0 не менее 0,1 мГн
ПАРАМЕТРЫ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА ДЛЯ СИГНАЛИЗИРУЮЩИХ МАНОМЕТРОВ
Сигнализирующее устройство выполнено по схеме двух независимых гальванически развязанных контактов (отсутствие общей точки).
Максимальное напряжение коммутации - 24 В
Максимальный ток коммутации - 100 мА
Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
III - левый указатель (min) - синий, правый (max) - красный.
IV - левый указатель (min) - красный, правый (max) - синий.
V (базовое исполнение) - оба указателя (min, max) синие.
VI - оба указателя (min, max) красные.
Сигнализирующее устройство приборов ДМ5010Сг0Ех может изготовляться только со скользящими контактами.
СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
|
Тип прибора |
» ДМ5010Сг0Ех |
Манометр |
|
Климатическое исполнение |
» У2 |
|
|
Верхнее значение |
см. в таблице выше |
|
|
Единица измерения |
» kgf/cm2 |
|
|
Класс точности |
» 1.5 (базовое) |
|
|
Измеряемая среда |
» -//- (базовое) |
|
|
Конструктивное исполнение |
» -//- |
Радиальный штуцер без фланца |
|
Степень защиты |
» IP54 |
|
|
Исполнение сигнализирующего устройства |
» III |
|
|
Резьба штуцера |
» M20x1.5-8g (базовое) |
|
|
Дополнительные |
» Обезж. |
Обезжиривание |
В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Пример обозначения: ДМ5010Сг0ЕхУ2 - 10 MPa - VI - Табл
Поверка приборов:
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:
отметка о первичной поверке ставится в паспорте на прибор;
отметка о первичной поверке ставится на стекле прибора;
приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации производится в соответствии c МИ 2124-90 МЕТОДИКА ПОВЕРКИ).
|
Степень защиты
|
IP54 |
|
Область применения
|
сигнализирующие взрывозащищённые |
|
Диаметр корпуса
|
100 мм |
|
Класс точности
|
1,5, 1,0 |
|
Резьба штуцера
|
М20*1,5-8g, K1/2, G1/2-B |
|
Расположение штуцера
|
Радиальное |
|
Фланец
|
Отсутствует |
|
Материал корпуса
|
Сталь, Алюминиевый сплав |
|
Материал трубчатой пружины
|
Медный сплав, Железоникелевый сплав |
|
Взрывозащита
|
Искробезопасная электрическая цепь; 0Ех ia IIC Т5 Ga Х |
|
Виброзаполнение
|
нет |
