ТУ 4212-039-00225590-2003

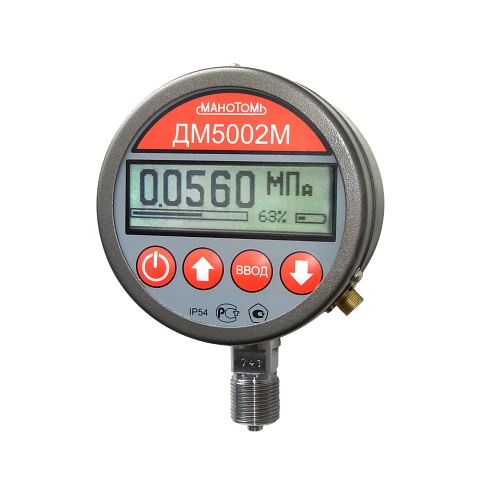

Манометры цифровые ДМ5002М предназначены для измерения избыточного давления и (или) разрежения жидкостей и газов с отображением текущего значения давления на цифровом индикаторе, дополнительно имеют токовый выходной сигнал, стандартный цифровой интерфейс, а также сигнализирующее устройство.
Приборы с пределом допускаемой основной погрешности не более ±0,25% допускается использовать в качестве эталонных средств измерения в соответствии с Государственной поверочной схемой (ГОСТ Р 8.802-2012). Методика поверки 5Ш0.283.342МП утверждена ФГУП "ВНИИМС". Индикация измеряемой величины происходит на многофункциональном жидкокристаллическом индикаторе (ЖК-индикаторе) с подсветкой.
|
Тип прибора |
Манометры, вакуумметры, мановакуумметры цифровые прецизионные |
|
Диаметр корпуса (мм) |
100 |
|
Степень защиты |
IP54 |
|
Предел допускаемой основной погрешности |
±0.06% от ВПИ; ±0.1% от ВПИ; ±0.15% от ВПИ; ±0.2% от ВПИ; ±0.25% от ВПИ; ±0.5% от ВПИ |
|
Климатическое исполнение |
УХЛ3.1 |
|
Температура окружающей среды |
от минус 10 до плюс 50 °С |
|
Фланец |
Отсутствует |
|
Расположение штуцера |
Радиальное |
|
Виброзащита |
N2 (от 10 до 55 Гц с амплитудой до 0,35 мм) |
|
Межповерочный интервал |
3 года |
|
Корпус |
Алюминиевый сплав |
|
Резьба присоединительного штуцера |
М20*1,5-8g; R1/2; G1/2-B |
|
Масса прибора |
не более 1.2 кг |
ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ
|
Наименование прибора |
Диапазон, Па |
Диапазон, кгс/см2 |
|
ДМ5002М-ЖКИ-АП |
-100...0 кПа |
-1...0 кгс/см2 |
|
ДМ5002М-ЖКИ-АП |
-100...60 кПа |
-1...0,6 кгс/см2 |
|
-100...150 кПа |
-1...1,5 кгс/см2 |
|
|
-100...300 кПа |
-1...3 кгс/см2 |
|
|
-100...500 кПа |
-1...5 кгс/см2 |
|
|
-0,1...0,9 МПа |
-1...9 кгс/см2 |
|
|
-0,1...1,5 МПа |
-1...15 кгс/см2 |
|
|
-0,1...2,4 МПа |
-1...24 кгс/см2 |
|
|
ДМ5002М-ЖКИ-АП |
0...16 кПа |
0...0,16 кгс/см2 |
|
0...25 кПа |
0...0,25 кгс/см2 |
|
|
0...40 кПа |
0...0,4 кгс/см2 |
|
|
0...60 кПа |
0...0,6 кгс/см2 |
|
|
0...100 кПа |
0...1 кгс/см2 |
|
|
0...160 кПа |
0...1,6 кгс/см2 |
|
|
0...250 кПа |
0...2,5 кгс/см2 |
|
|
0...400 кПа |
0...4 кгс/см2 |
|
|
0...600 кПа |
0...6 кгс/см2 |
|
|
0...1 МПа |
0...10 кгс/см2 |
|
|
0...1,6 МПа |
0...16 кгс/см2 |
|
|
0...2,5 МПа |
0...25 кгс/см2 |
|
|
0...4 МПа |
0...40 кгс/см2 |
|
|
0...6 МПа |
0...60 кгс/см2 |
|
|
0...10 МПа |
0...100 кгс/см2 |
|
|
0...16 МПа |
0...160 кгс/см2 |
|
|
0...25 МПа |
0...250 кгс/см2 |
|
|
0...40 МПа |
0...400 кгс/см2 |
|
|
0...60 МПа |
0...600 кгс/см2 |
|
|
0...100 МПа |
0...1000 кгс/см2 |
|
|
0...160 МПа |
0...1600 кгс/см2 |
|
|
0...250 МПа |
0...2500 кгс/см2 |
По заказу приборы поставляются в единицах измерения кПа, МПа, мм рт.ст., мм вод.ст., бар и др.
Таблица выбора кода сенсора
Индикация измеряемой величины происходит на многофункциональном жидкокристаллическом индикаторе (ЖК-индикаторе) с подсветкой. Измеренная величина отображается на 5-разрядном цифровом индикаторе одновременно с единицей измерения, уровнем заряда батареи.
Приборы соответствуют требованиям электромагнитной совместимости по группе II (А) ГОСТ Р 32137-2012.
Сенсорная клавиатура на передней панели прибора позволяет проводить:
выбор единиц измерения кПа, МПа, кгс/см2 и др.;
контроль настройки параметров приборов;
автокорректировку временного дрейфа (установку нуля)
Модификация: ДМ5002М-А - цифровая индикация текущего значения давления
Перегрузочная способность - до 200%
Цифровой выход - USB
Время автономной работы - до 600 часов
Поставляется в комплекте с зарядным устройством
ОПЦИИ
Свидет.эталон - по требованию потребителя оформляется свидетельство о поверке и протокол поверки для использования прибора в качестве рабочего эталона
Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер - все приборы ДМ5002М поставляются с заводским номером
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 10 лет.
СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
|
Тип прибора |
» ДМ5002М |
Манометр |
|
Модификация |
» А |
|
|
Климатическое исполнение |
» УХЛ3.1 |
|
|
Код сенсора |
см. в таблице |
|
|
Верхнее значение |
см. в таблице выше |
|
|
Единица измерения |
» кгс/см2 (базовое) |
|
|
Предел допускаемой основной погрешности |
» ± 0,5 % |
|
|
Измеряемая среда |
» -//- (базовое) |
|
|
Конструктивное исполнение |
» РШ |
Радиальный штуцер без фланца |
|
Степень защиты |
» IP54 |
|
|
Тип индикаторного устройства |
» ЖКИ |
Жидкокристаллический индикатор |
|
Питание |
» АП |
Автономное питание |
|
Резьба штуцера |
» M20x1.5-8g (базовое) |
|
|
Дополнительные |
» Свидет.эталон |
Оформление свидет-ва о поверке и протокола поверки |
Пример обозначения: ДМ5002М-А - УХЛ3.1 - 6 - 2,5 МПа - 0,1 - 42 - СДИ - RS-232 - 36 В - Свидет.эталон
Поверка приборов:
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений, зарегистрированной в Реестре аккредитованных метрологических служб.
Все приборы имеют отметку о поверке на задней стенке корпуса приборов.
Все приборы ДМ5002М имеют отметку о первичной поверке в паспорте на прибор.
По требованию потребителя:
приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации производится в соответствии c
5Ш0.283.342 МП (МЕТОДИКА ПОВЕРКИ).
|
Степень защиты
|
IP54 |
|
Питание
|
3,75 В= |
|
Область применения
|
цифровые прецизионные |
|
Диаметр корпуса
|
100 мм |
|
Класс точности
|
0,06, 0,1, 0,15, 0,2, 0,25, 0,5 |
|
Резьба штуцера
|
М20*1,5-8g, R1/2, G1/2-B |
|
Расположение штуцера
|
Радиальное |
|
Фланец
|
Отсутствует |
|
Материал корпуса
|
Алюминиевый сплав |
|
Цифровой выход
|
USB |
