ТУ 311-00225590.022-94

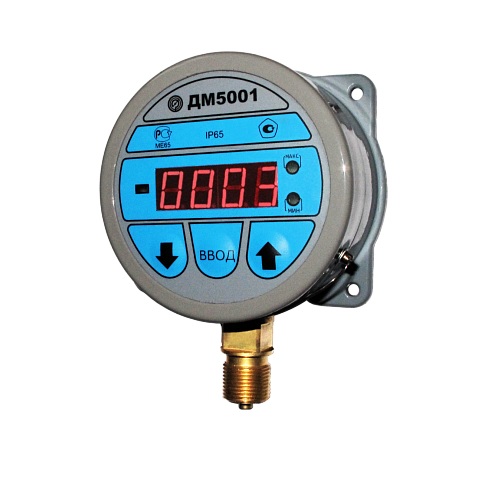

Манометры цифровые ДМ5001 предназначены для измерения избыточного и (или) вакуумметрического давлений неагрессивных сред (некристаллизирующиеся жидкости, газы, пары, в т.ч. кислород) и преобразования его в электрический унифицированный выходной сигнал (4-20) или (0-5) мА с отображением информации о давлении на цифровом табло.
|
Тип прибора |
Манометры, вакуумметры, мановакуумметры цифровые |
|
Диаметр корпуса (мм) |
100 |
|
Степень защиты |
IP65 |
|
Предел допускаемой основной погрешности |
±1% от ВПИ |
|
Климатическое исполнение |
У2; Т2 |
|
Температура окружающей среды |
от минус 40 до плюс 50 °С (У2); от минус 10 до плюс 60 °С (Т2) |
|
Фланец |
Отсутствует; Задний |
|
Расположение штуцера |
Радиальное; Осевое |
|
Виброзащита |
N2 (от 10 до 55 Гц с амплитудой до 0,35 мм) |
|
Межповерочный интервал |
1 год |
|
Корпус |
Алюминиевый сплав |
|
Держатель |
Латунь |
|
Резьба присоединительного штуцера |
М20*1,5-8g; R1/2; G1/2-B |
|
Масса прибора |
не более 1.2 кг |
ДИАПАЗОНЫ ПОКАЗАНИЙ ПРИБОРОВ
|
Наименование прибора |
Диапазон, Па |
Диапазон, кгс/см2 |
|
ДМ5001 |
-100...0 кПа |
-1...0 кгс/см2 |
|
ДМ5001 |
-100...60 кПа |
-1...0,6 кгс/см2 |
|
-100...150 кПа |
-1...1,5 кгс/см2 |
|
|
-100...300 кПа |
-1...3 кгс/см2 |
|
|
-100...500 кПа |
-1...5 кгс/см2 |
|
|
-0,1...0,9 МПа |
-1...9 кгс/см2 |
|
|
-0,1...1,5 МПа |
-1...15 кгс/см2 |
|
|
-0,1...2,4 МПа |
-1...24 кгс/см2 |
|
|
ДМ5001 |
0...60 кПа |
0...0,6 кгс/см2 |
|
0...100 кПа |
0...1 кгс/см2 |
|
|
0...160 кПа |
0...1,6 кгс/см2 |
|
|
0...250 кПа |
0...2,5 кгс/см2 |
|
|
0...400 кПа |
0...4 кгс/см2 |
|
|
0...600 кПа |
0...6 кгс/см2 |
|
|
0...1 МПа |
0...10 кгс/см2 |
|
|
0...1,6 МПа |
0...16 кгс/см2 |
|
|
0...2,5 МПа |
0...25 кгс/см2 |
|
|
0...4 МПа |
0...40 кгс/см2 |
|
|
0...6 МПа |
0...60 кгс/см2 |
|
|
0...10 МПа |
0...100 кгс/см2 |
|
|
0...16 МПа |
0...160 кгс/см2 |
|
|
0...25 МПа |
0...250 кгс/см2 |
|
|
0...40 МПа |
0...400 кгс/см2 |
|
|
0...60 МПа |
0...600 кгс/см2 |
|
|
0...100 МПа |
0...1000 кгс/см2 |
Функциональные назначения приборов:
цифровая индикация текущего значения давления и преобразование давления жидкостей и газов в унифицированный токовый выходной сигнал,
сигнализация повышения или понижения установленных границ давления (дополнительная опция).
Приборы могут иметь стандартный цифровой интерфейс RS-232.
Приборы соответствуют требованиям электромагнитной совместимости группе II (А) по ГОСТ Р 50746-2000.
Модификации:
ДМ5001Е - цифровой манометр с токовым выходом
ДМ5001Г - цифровой манометр с токовым выходом и сигнализирующим устройством для управления внешними цепями.
ОПЦИИ
Пломбировка - все приборы поставляются с пломбой-наклейкой. По требованию потребителя приборы могут поставляться с навесной пломбой (пластиковой, свинцовой, дюралевой)
Измеряемая среда "кислород" - по требованию потребителя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода
Обезжиривание - по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
Экспортное исполнение - по требованию потребителя приборы изготавливаются для поставки на экспорт
Табличка - по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер - все приборы ДМ5001 поставляются с заводским номером
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА
Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
III - два размыкающих контакта
IV - два замыкающих контакта
V - один контакт размыкающий, другой замыкающий
VI - один контакт замыкающий, другой размыкающий
Приборы изготавливаются в исполнении V и имеют конструктивную возможность изменения исполнения сигнализирующего устройства потребителем на любое из предусмотренных.
Максимальное значение силы тока управления: 3 А
Максимальное значение напряжения управления:
- 250 В – переменного тока
- 30 В – постоянного тока
ЭЛЕКТРОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРОВ
Выходной сигнал – постоянный ток: (4-20); (0-5) мА
Сопротивление нагрузки приборов (линия связи - трехпроводная):
- с выходным сигналом (4-20) мА - не более 600 Ом
- с выходным сигналом (0-5) мА - не более 2500 Ом
Напряжение питания: 24 В или 36 В
Потребляемая мощность приборов - не более 3,6 В А
ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Гарантийный срок эксплуатации - 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы - не менее 8 лет.
СХЕМА СОСТАВЛЕНИЯ ЗАКАЗА
|
Тип прибора |
» ДМ5001 |
Манометр |
|
Модификация |
» Е |
|
|
Климатическое исполнение |
» У2 (базовое) |
|
|
Верхнее значение |
см. в таблице выше |
|
|
Единица измерения |
» кгс/см2 (базовое) |
|
|
Предел допускаемой основной погрешности |
» ± 1% |
|
|
Измеряемая среда |
» -//- (базовое) |
|
|
Конструктивное исполнение |
» Ф (базовое) |
Радиальный штуцер с задним фланцем |
|
Степень защиты |
» IP65 |
|
|
Код выходного сигнала |
» 05 |
(0-5) мА |
|
Тип индикаторного устройства |
» СДИ |
Светодиодный индикатор |
|
Цифровой интерфейс |
» -//- (базовое) |
Без цифрового интерфейса |
|
Напряжение питания |
» 24 B (базовое) |
|
|
Резьба штуцера |
» M20x1.5-8g (базовое) |
|
|
Дополнительные |
» Обезж. |
Обезжиривание |
Пример обозначения: ДМ5001-Е - У2 - (-100-0)кPа - 42 - RS-232 - 36 В ВАЖНО! Блок питания не входит в комплект поставки манометра ДМ5001. При заказе блок питания БП-1С нужно указывать отдельной строкой.
Поверка приборов:
Все приборы при выпуске из производства поверяются метрологической службой ОАО “Манотомь”, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
Все приборы ДМ5001 имеют отметку о первичной поверке ставится на задней стенке корпуса и в паспорте на прибор.
По требованию потребителя:
приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ "Томский Центр стандартизации, метрологии и сертификации" (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации производится в соответствии с МИ 2124-90 и МИ 1997-89.
|
Степень защиты
|
IP65 |
|
Питание
|
24 В=; 36 В= |
|
Аналоговый выход токовый
|
4-20 мА, 0-5 мА |
|
Область применения
|
цифровые |
|
Диаметр корпуса
|
100 мм |
|
Класс точности
|
1,0 |
|
Резьба штуцера
|
М20*1,5-8g, R1/2, G1/2-B |
|
Расположение штуцера
|
Радиальное, Осевое |
|
Фланец
|
Отсутствует, Задний |
|
Материал корпуса
|
Алюминиевый сплав |
|
Цифровой выход
|
RS-232 |
|
Сигнализирующее устройство
|
исп. III, IV, V, VI |
