ДТС предназначены для измерения температуры окружающего воздуха в автоматизированных системах вентиляции, отопления и кондиционировании воздуха. Конструкция датчика позволяет устанавливать его на стене или другой поверхности при помощи шурупов, винтов и т.д.
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
- 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
- РТ100, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)
-
NTC 3k, NTC 10k, NTC 20k (коэффициент температурной чувствительности 3950К)
Отличительные особенности:
- ДТС125Л, ДТС3125, ДТС125М.И, ДТС125М.RS – степень защиты IP65.
- ДТС3005 – степень защиты IP54.
- Датчики ДТС125Л и ДТС125М.И имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.
Вид климатического исполнения ДТС125М и ДТС125М.RS: УХЛ 3.1 по ГОСТ 15150, группа исполнения С4 и Р2 по ГОСТ Р 52931, но для работы при значениях температуры окружающего воздуха от -40 до +85 °С.
Вид климатического исполнения ДТС125Л, ДТС3005: УХЛ 2.1 по ГОСТ 15150, группа исполнения Д3 и Р1 по ГОСТ Р 52931:
- ДТС125Л – для работы от -60 до +85 °С.
- ДТС3005 – для работы от -40 до +85 °С.
ДТС125М.И – со встроенным нормирующим преобразователем в унифицированный выходной сигнал постоянного тока 4…20 мА.
ДТС125М.RS – со встроенным нормирующим преобразователем в цифровой сигнал RS-485.
Использование в составе изделия ДТС125М.RS микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.
Стандартный срок производства – от 5 рабочих дней

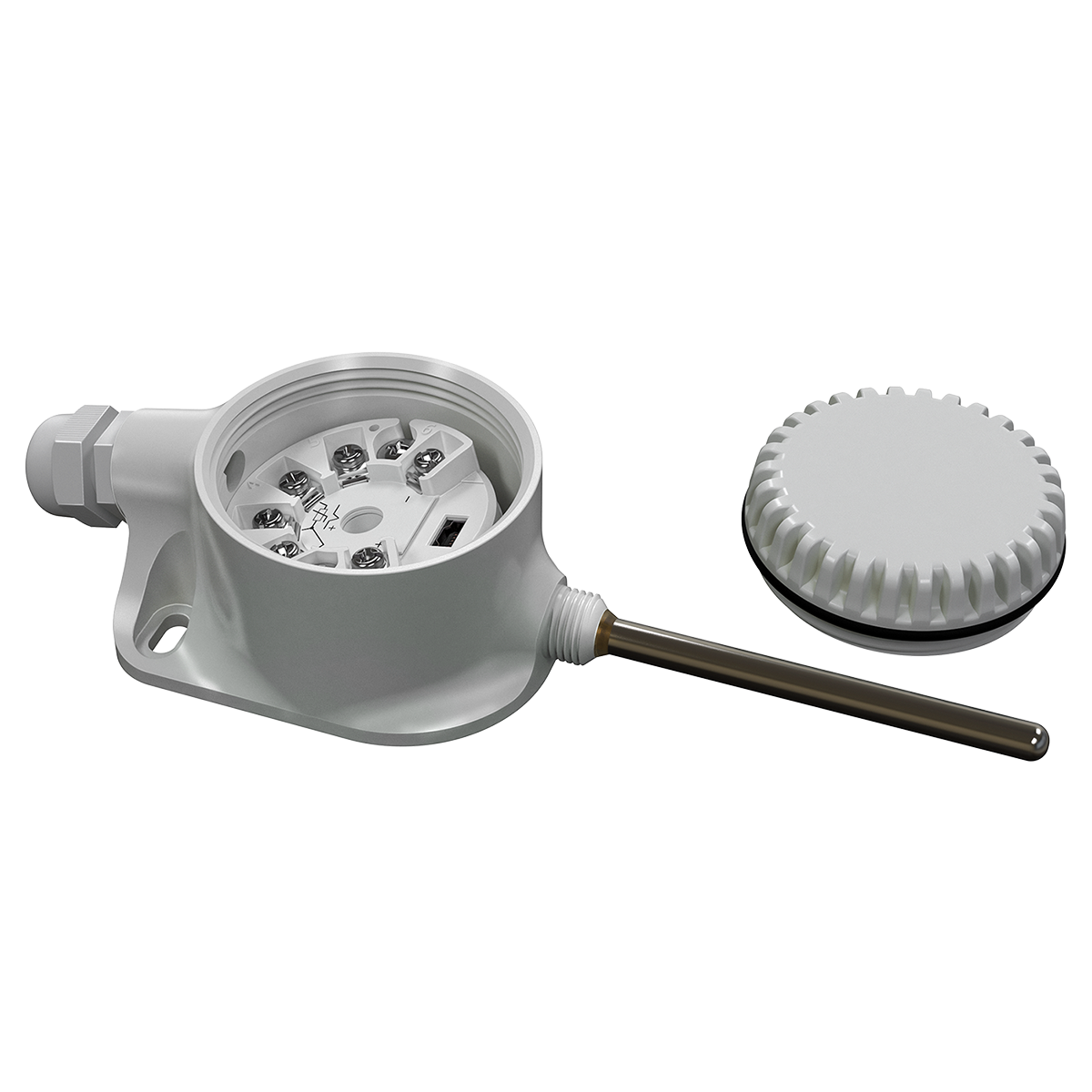

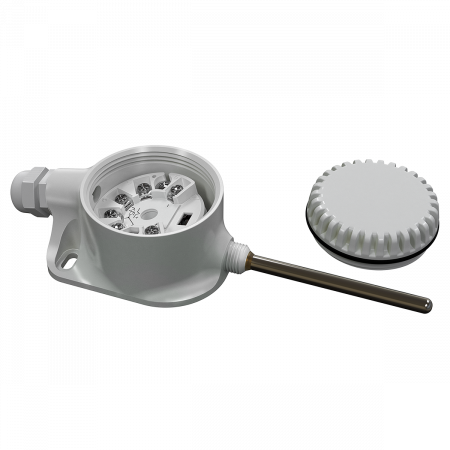

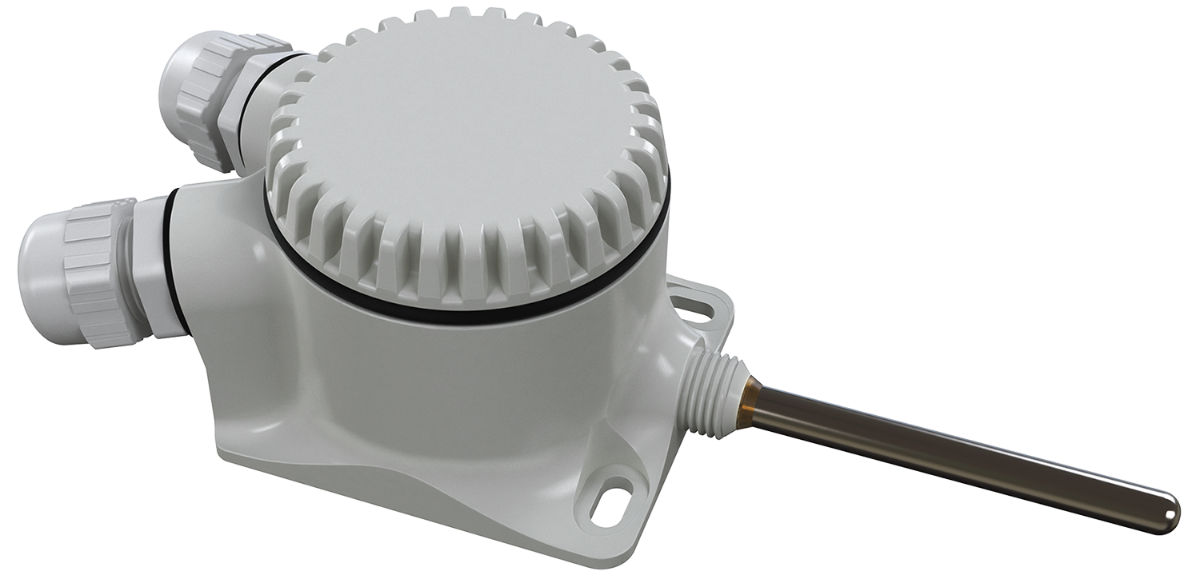

Конструктивное исполнение коммутационных головок для ДТС термосопротивления для измерения температуры воздуха
| ДТС125Л, ДТС3125 – пластмассовая | ДТС125М.И – пластмассовая | ДТС125М.RS | ДТС3005 |
|
|
|
|
|
Кабельный ввод М16×1,5 |
Кабельный ввод М16×1,5 | Кабельный ввод М16×1,5 |
– |
| Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 6 мм | Диаметр подключаемого кабеля до 6 мм | – |
Конструктивные исполнения датчиков
|
Фото |
Конструктивное исполнение |
НСХ |
Класс допуска/ точности |
Схема соединения |
Диапазон измеряемых температур, °С |
Длина монтажной части, мм |
Аксессуары (приобретаются отдельно) |
|

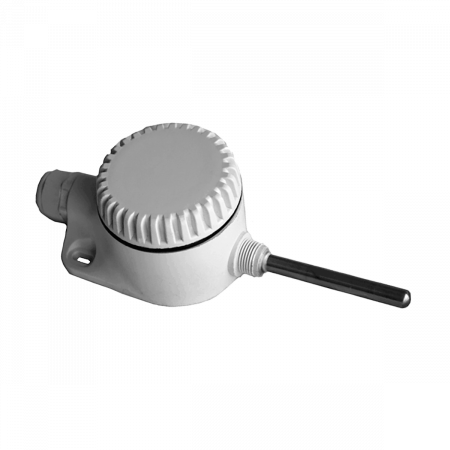

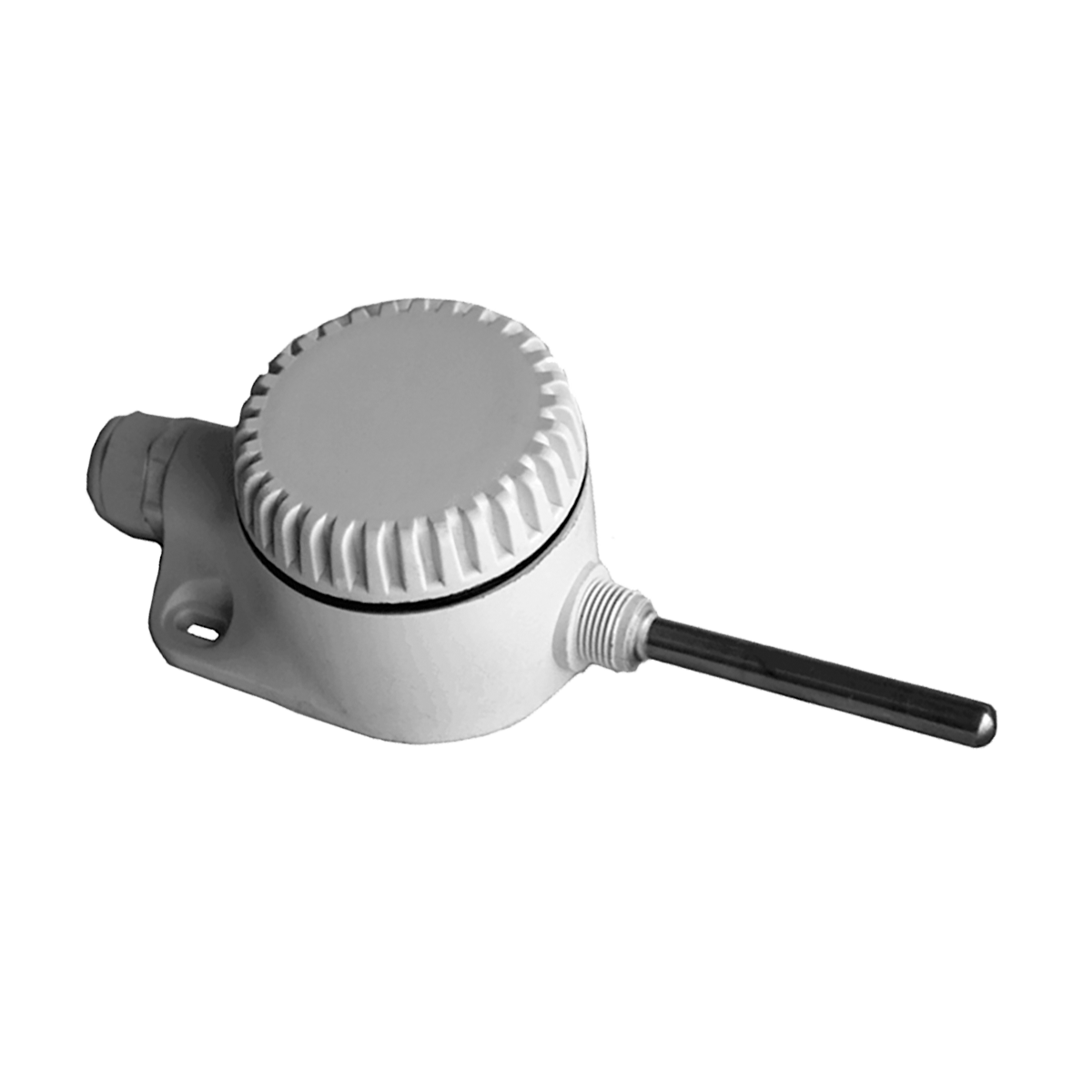

ДТС125Л (выходной сигнал - сопротивление)
|
|
50М, 100М |
В |
2-проводная 3-проводная 4-проводная |
-50...+100 |
60, 80, 100 |

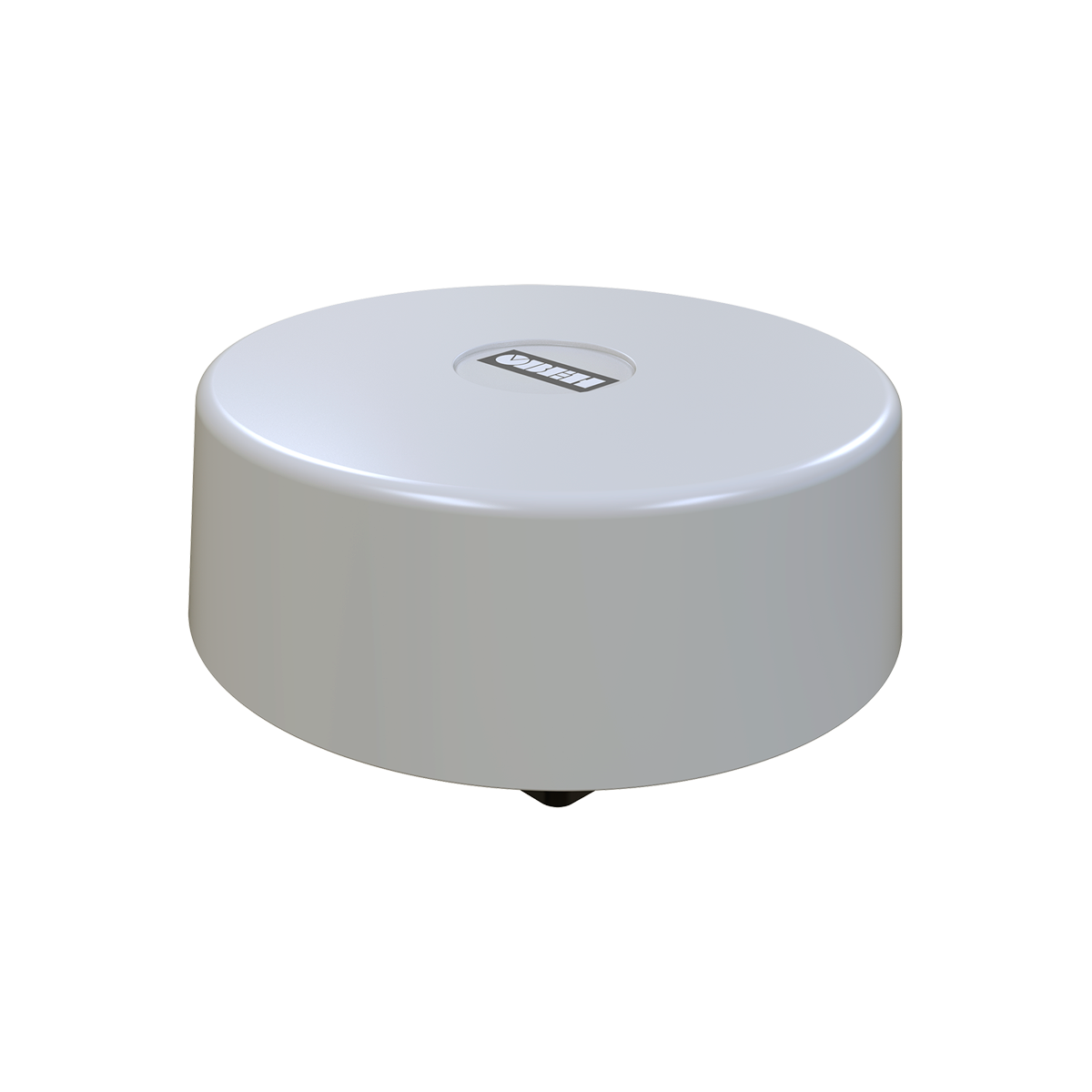

Экран для защиты от солнечных лучей.
|
|
C |
|||||||
|
50П, 100П, |
A, B, C |
-60...+100 | |||||
|
РT100, РT1000 |
A | -30...+100 | |||||
|
B, C |
-50...+100 | ||||||
|
ДТС3125
|
|
50М, 100М |
В |
2-проводная 3-проводная 4-проводная |
-40...+100 |
60, 80, 100, 120 |
|
|
РT100, РT1000 |
A | ||||||
| В | |||||||
| NTC 3k, NTC 10k, NTC 20k | 1 % – абсолютная погрешность для 25 °С |
2-проводная |
|||||
|
ДТС125М.И (выходной сигнал ток 4...20 мА)
|
|
50М, 100М |
0,5 % 1,0 % |
2-проводная (выходной сигнал 4…20 мА) |
-40...+80 |
60, 80, 100 |
|
|
100П, РT100 |
0,25 % 0,5 % |
||||||
|
ДТС125М.RS (выходной сигнал RS-485)
|
|
50М 100М 100П РТ100 |
1,0 % |
2- проводная (выходной сигнал RS-485) |
-40…+85 | ||
|
ДТС3005 (выходной сигнал - сопротивление)
|
|
50М, РT100 |
В |
2-проводная 3-проводная 4-проводная |
-40...+85 |
- |
нет |
Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика
- ЭКРАН01 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 60 мм
- ЭКРАН02 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 80 мм
- ЭКРАН03 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 100 мм
Примечание: Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
