- Вибрационный сигнализатор уровня для сыпучих материалов с плотностью от 0,01 кг/л.
- Надёжен в пыльных и агрессивных средах, устойчив к износу и не требует обслуживания.
- Работает при температурах до +130 °C и давлении до 40 бар.
- Компактный, легко устанавливается и может оснащаться зондом до 3 м длиной.

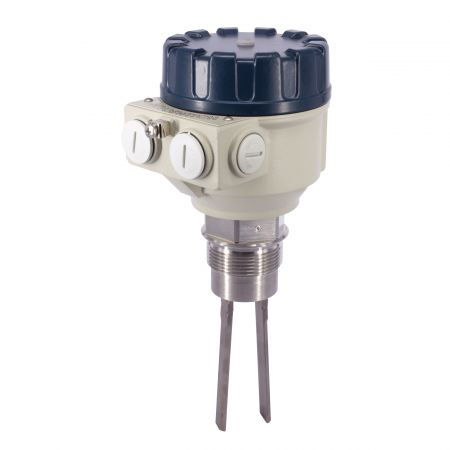

Описание вибрационных сигнализаторов уровня NIVOSWITCH
Основное назначение сигнализаторов NIVOSWITCH - контроль и сигнализация уровня различных сыпучих твердых веществ при наполнении или опустошении ёмкости.
Датчики имеют непараллельные расходящиеся пластины для исключения застревания крупных фракций. Предусмотрены варианты с различными технологическими соединениями.
В зависимости от сферы применения, вы можете купить датчик NIVOSWITCH в различном исполнении: компактном или мини компактном. В каждом случае зонды можно удлинить до 3 м жесткой сцепкой.
Преимущества NIVOSWITCH
- Экономичен по цене;
- Компактен и прост в установке, справится даже малоопытный сотрудник;
- Прибор способен производить самоочистку в большинстве сред;
- Наличие взрывозащищенных исполнений, для установки на опасные участи производства;
- Повышенная износоустойчивость прибора (отсутствуют подвижные части), прослужит вам долгие годы;
- Материал зонда: нержавеющая сталь, пластик. Прибор выполненный из нержавеющей стали выдерживает более низкую температуру;
- Возможность удлинить стержень до 3 метров;
- Защита верхнего или нижнего предельного уровня;
- Присутствие силовых релейных выходов, что позволяет контролировать насосы высокой мощности;
- Гарантия от производителя — 3 года.
Основные технические параметры NIVOSWITCH для сыпучих веществ
- Минимальная плотность: 0,01 кг/л;
- Напряжение питания: 20 — 255 В AC, 20 — 60 В DC;
- Температура окружающей среды: от -40°C до +70°C;
- Температура процесса: от -40°C до +130°C;
- Давление: макс. 40 бар;
- Механическое присоединение: резьба 1” и 1½”, фланцы;
- Выход: переключатель, транзистор, тиристор;
- Степень защиты: IP 67, IP 68;
- Сертификация: ATEX II 1/2 D IP6x T160°C.
Сертификаты
Взрывозащищенность по ТР ТС 012
Сферы применения NIVOSWITCH для сыпучих материалов
- Для сигнализации уровня гранул и пылеобразных веществ с минимальной плотностью 0,01 кг/л;
- В химическом производстве;
- В пищевой промышленности;
- В энергетике;
- В целлюлозном производстве;
- В индустрии пластмасс.
Принцип работы вибрационного сигнализатора уровня NIVOSWITCH для твердых веществ
В основе работы сигнализаторов предельного уровня NIVOSWITCH лежит принцип контроля наличия / отсутствия вибрации чувствительного элемента. Вибрация измерительного зонда обеспечивается электроникой датчика. При соприкосновении чувствительного элемента с измеряемым веществом вибрация замедляется или останавливается, это фиксируется электронной схемой, которая управляет релейным выходом сигнализатора.
Общие технические параметры NIVOSWITCH для сыпучих (с единым блоком)
|
Тип |
R-300 |
R - 200 |
|
|
Материал частей соприкасающихся с продуктом измерения |
DIN 1.4404 |
||
|
Механическое присоединение |
по коду заказа |
||
|
Материал корпуса прибора |
алюминиевый, с порошковым напылением |
пластиковый армированный стекловолокном, негорючий |
|
|
Температура продукта |
от -40 до +130°C |
||
|
Температура окружающей среды |
от -40 до +70°C |
||
|
Давление среды |
макс. 4 MПa (40 бар) (см. диаграмму), |
||
|
Длина погружения |
125…3000 мм по коду заказа |
||
|
Плотность среды |
≥ 0,01 кг/л |
||
|
Задержка срабатывания |
при погружении |
≤ 0,5 с |
|
|
при освобождении |
≤ 1 с при большой плотности продукта (≥ 0,5 кг/дм3) |
||
|
Показание режима работы |
двухцветной инд. (LED) |
||
|
Регулирование режима работы |
выключателем: |
||
|
Установка плотности |
выключателем НИЗКАЯ (LOW)/БОЛЬШАЯ (HIGH) |
||
|
Выход с прибора |
одновременно сработывающие реле (SPDT) 1 или 2 шт. |
||
|
Электрическое присоединение |
сальниковый ввод 2 x M20 x 1,5 для кабелей ∅6…15 мм; |
||
|
Питание прибора |
20...255 В AC и 20...60 В DC |
||
|
Потребляемая мощность |
AC: 1,2…17 ВA; DC: < 3 Вт |
||
|
Электрическая защищенность |
класс I (защиты прикосновения) |
||
|
Механическая защищенность |
IP 67 (NEMA 6) |
||
|
Вес |
1,3 кг + 1,2 кг/м |
0,95 + 1,2 кг/м |
|
Руководство по эксплуатации вибрационных сигнализаторов уровня сыпучих материалов NIVOSWITCH R-300
Руководство по эксплуатации вибрационных сигнализаторов уровня сыпучих материалов NIVOSWITCH R-200, R-300
|
Степень защиты
|
IP65, IP67, IP68 |
|
Выходной сигнал
|
1 или 2 SPDT реле, 2-проводный AC или DC, PNP/NPN |
|
Присоединение к процессу
|
1"BSP, 1"NPT, 1½"BSP, 1½"NPT, DN50 |
|
Питание
|
20-255 VAC, 15-27 VDC, 12-55 VDC |
|
Измеряемая среда
|
Сыпучие материалы |
|
Исполнение вибровилки
|
Стандартная, Удлиненная |
|
Длина вибровилки
|
125мм, 137мм, 200мм, 300мм, 400мм, 500мм, 800мм, 1000мм, 2000мм, 3000мм |
|
Макс. температура измеряемой среды
|
130°C |
|
Макс. давление измеряемой среды
|
4Мпа |
