Артикул:
00000158130
Характеристики
Количество каналов
—
2+16
Частота дискретизации на канал
—
1 ГГц
Тип осциллографа
—
смешанных сигналов, стационарный, цифровой
Полоса пропускания
—
100 МГц
Синхронизация (запуск)
—
авто, однократный, по ТВ-сигналу (видеосигналу), по длительности импульса, по нарушению времени становления/удержания, по ранту, по условиям последовательных шин, по фронту
Все характеристики
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

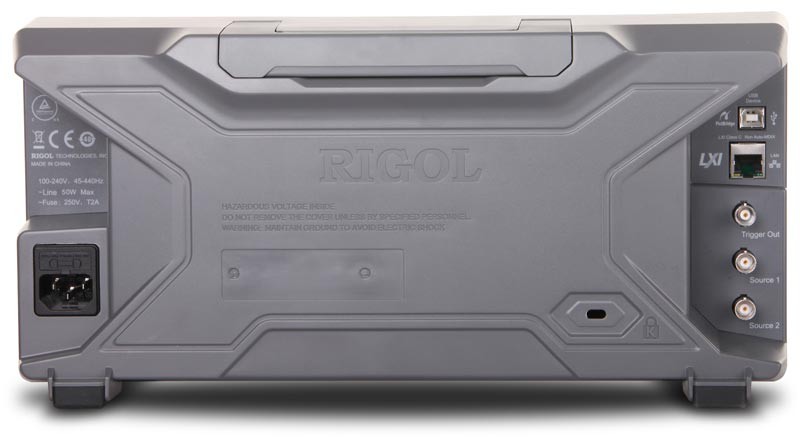

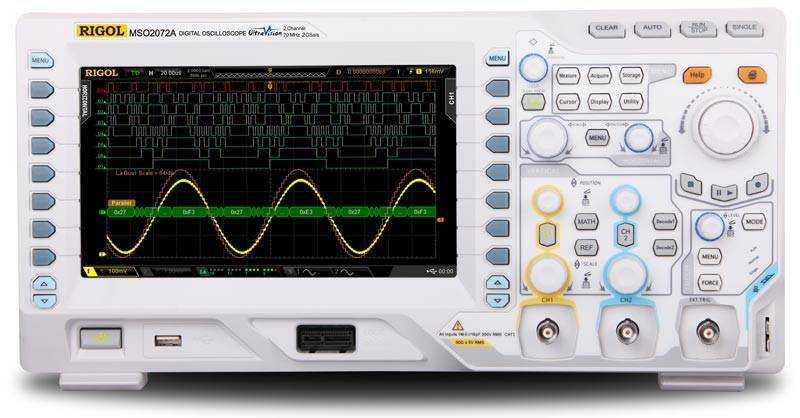

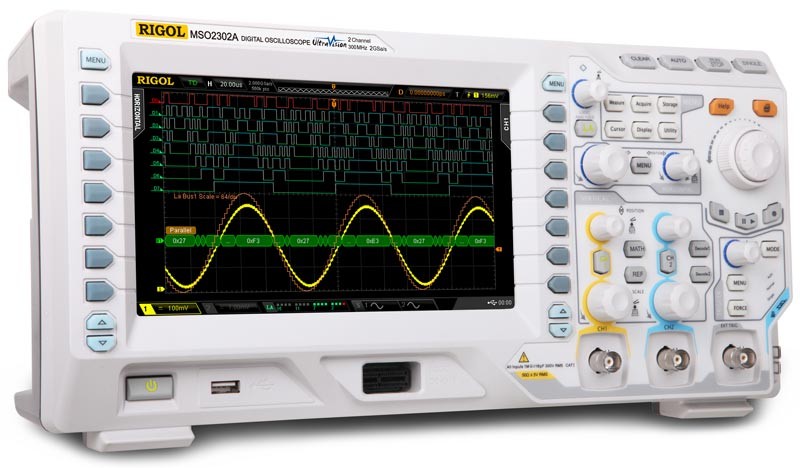

RIGOL MSO2102A – цифровой осциллограф смешанных сигналов
Особенности осциллографа RIGOL MSO2102A
Особенности осциллографа RIGOL MSO2102A
- Осциллограф смешанных сигналов: 2 аналоговых канала + 16 цифровых.
- Полоса пропускания - 100 МГц;
- Частота дискретизации - 2 Гвыб/с (1 Гвыб/с на канал).
- Макс. память - 14 М (7 М на каждый канал), 56 M (28 М) - опция;
- Входной импеданс: 1 МОм, 50 Ом;
- Скорость захвата 50000 осц/сек;
- 256 градаций яркости;
- Расширенная синхронизация в т.ч. протоколы I²C, RS-232, SPI, USB. UltraVision;
- Курсорные измерения.
- 24 автоизмерения;
- Матем. функции;
- БПФ;.
- Интерполятор: линейный, Sin(x)/x;
- Усреднение; пиковый детектор (500 пс);
- Покадровый регистратор (65000 кадров);
- Самописец;
- Тестирование в пределах Pass/Fail.
- Логич.анализатор: 1Гвыб/сек, 28 М точек 50000 осц /сек.
- Выход синхронизации.
- Интерфейс: USB-host, USB-device, LAN.
- Дисплей: 20 см (8"), цветной, TFT, 800 х 480
- Осциллограф RIGOL MSO2102A;
- Осциллографические щупы – 2 шт.;

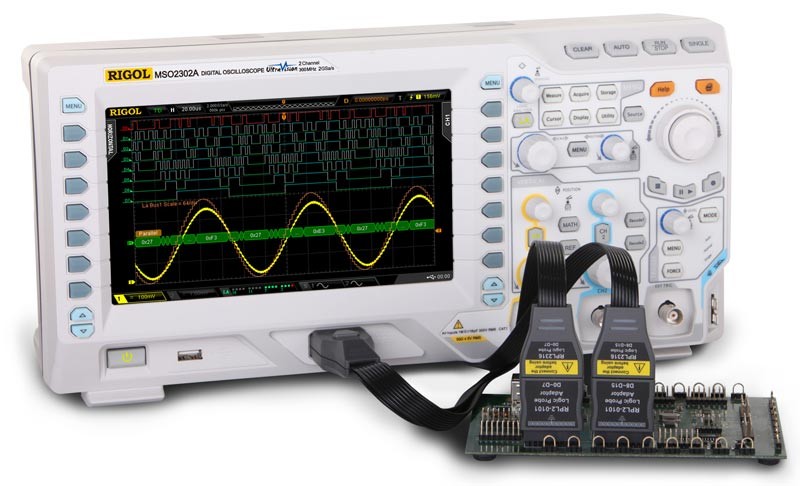

- Пробник логического анализатора RPL2316;
- Сетевой кабель;
- USB кабель для подключения к ПК;
- Краткое руководство по эксплуатации;
- CD диск с руководством по эксплуатации и программным обеспечением.
- Комплект для монтажа в стойку RM-DS2000A;
- Адаптер USB-GPIB;
- Пассивный пробник RP2200;
- Пассивный пробник RP3300A;
- Высоковольтный пробник RP1300H;
- Высоковольтный пробник RP1050H;
- Токовый пробник RP1001C;
- Токовый пробник RP1002C;
- Токовый пробник RP1003C;
- Токовый пробник RP1004C;
- Токовый пробник RP1005C;
- Блок питания для токовых пробников RP1000P;
- Дифференциальный высоковольтный пробник RP1025D;
- Дифференциальный высоковольтный пробник RP1050D;
- Дифференциальный высоковольтный пробник RP1100D;
- Адаптер 50 Ом RT50J;
- Опция расширения памяти до 56 М (1 канал) / 28 М (2 канала) MEM-DS2000A;
- Опция расширенного запуска AT-DS200A;
- Опция декодирования сигналов последовательных шин I2C, RS232, SPI SD-DS2000A;
- Опция анализа (запуск + декодирование) сигналов CAN шин CAN-DS2000A.
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
Технические характеристики осциллографа MSO2102A
|
Выходные параметры
|
||||
|
Полоса пропускания
|
100 MГц
|
|||
|
Количество каналов
|
2 + 16 цифровых + внешний запуск
|
|||
|
Минимальная детектируемая длительность импульса
|
5 нс
|
|||
|
Регистрация
|
||||
|
Режим
|
Обычный
Пиковый детектор
Аналоговые каналы: 500 пс - один канал, 1 нс - два канала
Цифровые каналы: 1 нс(8 каналов), 8 нс (16 каналов)
Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
|
|||
|
Макс. дискретизация (реальное время)
|
Аналоговые каналы:
|
Цифровые каналы:
|
||
|
2 Гвыб/сек (1 Гвыб/сек - 2 канала)
|
1 Гвыб/сек (8 каналов),
500 Мвыб/сек (16 каналов)
|
|||
|
Режим высокого разрешения
|
12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек
|
|||
|
Вход
|
||||
|
Связь по входу
|
открытый, закрытый, земля
|
|||
|
Входной импеданс
|
Аналоговые каналы:
|
Цифровые каналы:
|
||
|
1 MΩ±1% || 16 пФ ±3 пФ или 50 Ω±1,5%
|
101 кΩ±1% || 9 пФ ±3 пФ
|
|||
|
Учет ослабления пробников
|
Аналоговые каналы: 0,01х-1000х с шагом 1-2-5
|
|||
|
Максимальное входное напряжение
|
Аналоговые каналы:
|
Цифровые каналы:
|
||
|
300 Вскз CAT I, 100 Вскз CAT II
Переходное перенапряжение 1000 Вп-п
|
40 Вскз CAT I
Переходное перенапряжение 800 Вп-п
|
|||
|
Ограничение полосы пропускания
|
20 МГц, полный диапазон
|
|||
|
Параметры горизонтальной системы
|
||||
|
Скорость захвата осциллограмм
|
50000 осц./сек
|
|||
|
Интерполяция
|
(sin x)/x
|
|||
|
Глубина записи
|
Аналоговые каналы:
|
Цифровые каналы:
|
||
|
14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек
7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек
|
14 М (8 каналов) / 7 М (16 каналов)
28 М (8 каналов) / 14 М (16 каналов) опция
|
|||
|
Коэффициент развертки
|
5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
|
|||
|
Погрешность временной базы
|
±25 ppm
|
|||
|
Максимальная задержка
|
Пред-запуск: ≥ 1 ширины экрана
Пост-запуск: 1 с....100000 с
|
|||
|
Режимы
|
Y-T, X-Y, самописец, задержка
|
|||
|
Параметры вертикальной системы
|
||||
|
Вертикальное разрешение
|
Аналоговые каналы: 8 бит
Цифровые каналы: 1 бит
|
|||
|
Аналоговые каналы
|
||||
|
Вертикальное отклонение
|
500 мкВ/дел ~ 10 В/дел (1 MΩ)
500 мкВ/дел ~ 10 В/дел (50 Ω)
|
|||
|
Диапазон смещения
|
±2 В (500 мкВ ~ 50 мВ),
±10 В (51 мВ ~ 200 мВ),
±50 В (205 мВ ~ 2 В )
±100 В (2,05 В ~ 10 В )
|
|||
|
Полоса пропускания для аналогового периодического сигнала
|
DC ~ 70 МГц
|
|||
|
Полоса пропускания для однократного сигнала
|
DC ~ 70 МГц
|
|||
|
Низкочастотный предел
|
≤5 Гц ( на входе BNC)
|
|||
|
Время нарастания
|
≤5 нс (типичное)
|
|||
|
Погрешность коэф.усиления
|
±2%
|
|||
|
Погрешность смещения
|
±0,1 дел ±2 мВ ±1%смещения
|
|||
|
Изоляция между каналами
|
≥40 дБ
|
|||
|
Цифровые каналы
|
|
|||
|
Пороги
|
1 группа из 8 каналов, настраиваемые
|
|
||
|
Уровень порогов
|
TTL (1,4 В)
5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
ECL (-1,3 В)
PECL (+3,7 В)
LVDS (+1,2 В)
0 В
Настраиваемые пользователем
|
|
||
|
Диапазон значений порогов
|
±15 В с шагом 10 мВ
|
|
||
|
Погрешность установки порога
|
±(100 мВ + 3% от установленного значения)
|
|
||
|
Макс.динамический диапазон
|
±10 В + значение порога
|
|
||
|
Мин. размах напряжения
|
500 мВп-п
|
|
||
|
Вертикальное разрешение
|
1 бит
|
|
||
|
Измерения
|
|
|||
|
Курсорные
|
ручные (ΔV, ΔT, 1/ΔT), слежение, авто
|
|
||
|
Автоматические
|
Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
|
|
||
|
Отображение
|
5 измерений одновременно
|
|
||
|
Статистика
|
Среднее, максимальное, минимальное, девиация, количество измерений
|
|
||
|
Частотомер
|
встроенный, 6 разрядов
|
|
||
|
Математические операции
|
A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
|
|
||
|
FFT окна
|
прямоугольник, Hanning, Blackman, Hamming
|
|
||
|
Логические операции
|
AND, OR, NOT, XOR
|
|
||
|
Математические функции
|
Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
|
|
||
|
Декодирование
|
Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция)
|
|
||
|
Система запуска
|
|
|||
|
Диапазон уровня запуска
|
Внутренний: ±5 делений от центра экрана
|
|
||
|
EXT: ±4 В
|
|
|||
|
Режим запуска
|
Авто, обычный, одиночный
|
|
||
|
Фильтрация
|
Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
|
|
||
|
Блокировка уровня запуска
|
100 нс ~ 10 с
|
|
||
|
Чувствительность триггера
|
1 дел (< 10 мВ); 0,3 дел (>10 мВ)
|
|
||
|
Запуск по фронту
|
нарастающий, спадающий, нарастающий&спадающий
|
|
||
|
Запуск по длительности импульса
|
условие запуска
|
положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
|
|
|
|
диапазон установок
|
2 нс ~ 4 с
|
|
||
|
Запуск по ранту
|
условие запуска
|
положительная или отрицательная полярность: >, <, внутри диапазона <>
|
|
|
|
диапазон установок
|
2 нс ~ 4 с
|
|
||
|
Запуск по окну
(опция AT-DS2000A)
|
Фронт
|
нарастающий, спадающий, нарастающий&спадающий
|
|
|
|
Позиция запуска
|
Вход, выход, время
|
|
||
|
Ширина окна (время)
|
16 нс ~ 4 с
|
|
||
|
Запуск по N фронту
(опция AT-DS2000A)
|
Тип фронта
|
нарастающий, спадающий
|
|
|
|
Время
|
16 нс ~ 10 с
|
|
||
|
Номер фронта
|
1 ~ 65535
|
|
||
|
Запуск по видеосигналу
|
Cистема
|
NTSC, PAL и SECAM
|
|
|
|
Cтандарт
|
480P, 576P, 720P, 1080P; 1080i HDTV (опция AT-DS2000A)
|
|
||
|
Запуск по шаблону
|
Установка шаблона
|
H, L, X, нарастающий фронт, спадающий фронт
|
|
|
|
Запуск по задержке
(опция AT-DS2000A)
|
Фронт
|
нарастающий, спадающий
|
|
|
|
Условие задержки
|
>, <, внутри интервала<>, вне интервала ><
|
|
||
|
Длительность задержки
|
2 нс ~ 10 с
|
|
||
|
Запуск по истечении времени (TimeOut)
(опция AT-DS2000A)
|
Фронт
|
нарастающий, спадающий, нарастающий&спадающий
|
|
|
|
Количество каналов
|
2+16 |
|
Частота дискретизации на канал
|
1 ГГц |
|
Тип осциллографа
|
смешанных сигналов, стационарный, цифровой |
|
Полоса пропускания
|
100 МГц |
|
Синхронизация (запуск)
|
авто, однократный, по ТВ-сигналу (видеосигналу), по длительности импульса, по нарушению времени становления/удержания, по ранту, по условиям последовательных шин, по фронту |
|
Интерфейс
|
LAN, USB |
|
Максимальная частота дискретизации
|
2 ГГц |
|
Скорость захвата осциллограмм
|
50 000 осц/сек |
|
Масса, кг
|
4 |
