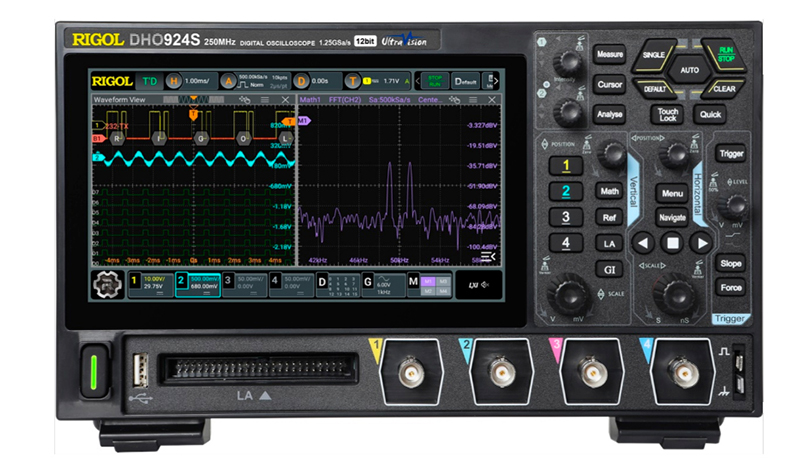

RIGOL DHO924S цифровой, 4-х канальный (+16 цифровых каналов, опция, PLA2216 дополнительный 16-ти канальный логический пробник), малошумящий, многофункциональный осциллограф реального времени, с АЦП-12 бит, бюджетного ценового класса, с полосой пропускания до 250 МГц! (впервые для экономичных приборов), с встроенным одно-канадьным генератором сигналов специальной формы полоса до 25 МГц, с цветным сенсорным экраном (диагональ 7", 1024x600 точек), в удобном компактном корпусе.
Приказом Росстандарта № 229 от 06.02.2026. цифровой запоминающий осциллограф высокого разрешения RIGOL RIGOL DHO924S внесен в Госреестр СИ РФ за № 97631-26. Срок действия Свидетельства об утверждении типа СИ определен до 06.02.2031. Установленный межповерочный интервал -1 год.
ойльзовательский функционал осциллографа RIGOL DHO914 обеспечивает специалисту измерительные возможности нескольких приборов:
Пользовательский функционал осциллографа RIGOL DHO924 обеспечивает специалисту измерительные возможности нескольких приборов:
- запоминающего цифрового осциллографа реального времени с высоким разрешением,
- 16-ти канального логического анализатора (опция),
- анализатора сигналов цифровых протоколов передачи данных,
- встроенный генератор сигналов специальной формы, 1 канал, до 25 МГц,
- измерителя АЧХ на основе диаграмм Боде.
- Сверхнизкий уровень собственного шума обеспечит четкое отображение формы входного сигнала на экране.
- Возможность фиксации и захвата слабых по уровню входных сигналов.
- Вертикальное разрешение с помощью АЦП 12 бит в 4096 раз эффективнее чем у 8-ми битных приборов.
- Цифровой люминофорный дисплей с 256-ю уровнями градации интенсивности в реальном времени.
- Интегрирует функцию генератора сигналов, анализ графика Боде, построление гистограмм, анализ цифрового сигнала и т. д.
- Функция поиска и навигации по форме сигнала позволяет быстрее отслеживать аномалии сигнала.
- Емкостный цветной мультисенсорный экран с диагональю 7" (разрешение 1024x600 точек).
- Совершенно новая гибкая ручка обеспечивает удобство использования.
- Интерфейсы USB-устройства и хоста, LAN и HDMI (стандартно) для всех моделей этой серии.
- Новый и изысканный промышленный дизайн, простота в эксплуатации. Уникальное онлайн-обновление.
- Возможность питания от внешнего аккумулятора (тот же функционал, как и при подзарядке смартфонов).
- Поддержка удаленного контроля управления прибором по сети Интернет с помощью браузера.
Основные характеристики цифрового запоминающего осциллографа RIGOL DHO914
- 4 аналоговых входных канала;
- Максимальная полоса пропускания аналоговых каналов: до 250 МГц;
- 16 цифровых каналов (опция, доступна только вместе с пробником RIGOL PLA2216);
- Вертикальное разрешение (аналоговые каналы) - 12 бит;
- Вертикальное разрешение (цифровые каналы) - 1 бит;
- Время нарастания сигнала по вертикали от уровня в 10% до 90%: не более 1.4 нс;
- Мин. длительность фиксируемого импульса на цифровых каналах - 5 нс;
- Макс. частота дискретизации в реальном времени 1,25 Гвыб/с (при работе 1-го канала);
- Макс. глубина памяти 50 М точек (при работе 1-го канала, 25М точек для 2-х каналов, 10 М точек - для 4-х каналов);
- Диапазон чувствительности по вертикали: от 200 нВ/дел до 10 В/дел;
- Макс. скорость захвата (в режиме UltraAcquire) - 1 000 000 осц/сек;
- Макс. скорость захвата (в режиме ( векторный режим) - 300 000 осц/сек;
- Анализ осциллограмм: до 500 000 кадров;
- Расширенная синхронизация: 16 типов, штатно;
- Декодирование протоколов: 6 типов штатно;
- 41 тип автоизмерений;
- Математические функции;
- Статистика;
- Функция БПФ;
- Встроенный вольтметр;
- Встроенный частотомер;
- Встроенный генератор сигналов специальной формы, 1 канал, полоса до 25 МГц;

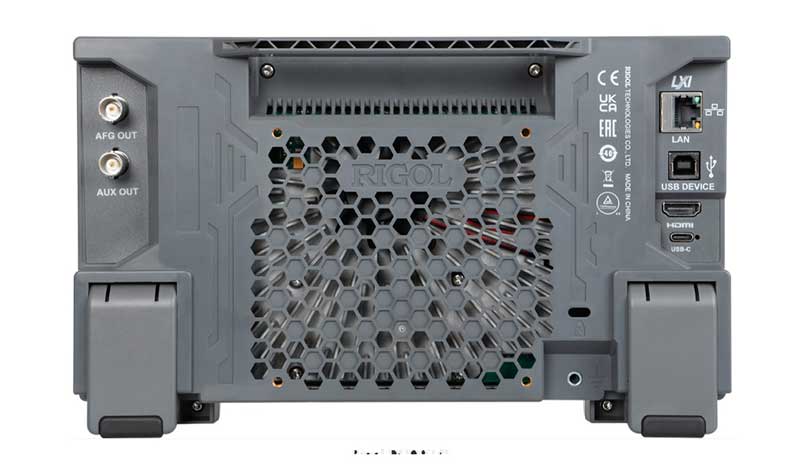

- Интерфейсы: USB-host, USB-device, LAN (c VNC Web), HDMI;
- Дисплей: диагональ - 7", цветной, сенсорный, 1024 х 600 пикс;
- Вес: 1,8 кг;
- Размеры (Д х Ш х Г),мм : 266 x 162 x 78.
Осциллограф
|
Характеристика |
Значение |
|
|
|
Полоса пропускания |
250 MГц |
|
|
|
Режим дискретизации |
Реальное время |
|
|
|
Количество каналов |
4 аналоговых + 16 цифровых (опция) |
|
|
|
Минимальная детектируемая длительность импульса |
Цифровые каналы (опция): 5 нс |
|
|
|
Регистрация |
Режим |
Обычный Пиковый детектор 1,6 нс (аналоговые каналы) Усреднение (2, 4, 8, 16…65536 выборок) Режим UltraAcquire: захват 1000000 осц/сек |
|
|
Макс. дискретизация (реальное время) |
Аналоговые каналы:1,25 Гвыб/сек (625 Мвыб/сек - 2 канала, 312,5 Мвыб/сек - 4 канала) |
|
|
|
Параметры вертикальной системы |
Связь по входу |
открытый, закрытый, земля |
|
|
Входной импеданс |
Аналоговые каналы: 1 MΩ±1% || 15 пФ ±3 пФ Цифровые каналы (опция): около 101 кΩ || 8 пФ |
|
|
|
Учет ослабления пробников |
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X, 1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X |
|
|
|
Максимальное входное напряжение |
Аналоговые каналы: 300 Вскз CAT I, 400 Вп-п (DC+Впик) Цифровые каналы (опция): 40 Вскз CAT I Переходное перенапряжение 800 Вп-п |
||
|
Вертикальное разрешение |
Аналоговые каналы: 12 бит Цифровые каналы (опция): 1 бит |
|
|
|
Аналоговые каналы |
|
||
|
Вертикальное отклонение |
200 мкВ/дел ~ 10 В/дел |
|
|
|
Диапазон смещения |
±0,5 В (<500 мкВ/дел) ±1 В (500 мкВ/дел ~ 65 мВ/дел) ±8 В (65 мВ/дел ~ 270 мВ/дел) ±20 В (270 мкВ/дел ~ 2.75 В/дел) ±100 В (2.75 В/дел ~ 10 В/дел ) |
|
|
|
Динамический диапазон |
±4 дел (12 бит) |
||
|
Ограничение полосы пропускания |
20 МГц, полный диапазон |
||
|
Время нарастания |
≤1,4 нс (типичное) |
|
|
|
Погрешность коэф.усиления |
≤5 мВ: ±2% от полной шкалы (типичное) >5 мВ: ±1% от полной шкалы (типичное) |
|
|
|
Погрешность смещения |
≤200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения >200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
|
|
|
Изоляция между каналами |
≥100:1 |
|
|
|
Цифровые каналы (опция) |
|
||
|
Пороги |
2 группы (D0 ~ D7, D8 ~ D15) |
|
|
|
Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем |
|
|
|
Диапазон значений порогов |
±15 В с шагом 10 мВ |
|
|
|
Погрешность установки порога |
±(100 мВ + 3% от установленного значения) |
|
|
|
Макс. динамический диапазон |
±10 В + значение порога |
|
|
|
Мин. размах напряжения |
500 мВп-п |
||
|
Параметры горизонтальной системы |
Скорость захвата осциллограмм |
30000 осц./сек в векторном режиме 1000000 осц./сек в режиме UltraAcquire |
|
|
Интерполяция |
(sin x)/x |
|
|
|
Глубина записи |
50 М точек (25 М точек - 2 канала, 10 М точек - 4 канала) |
|
|
|
Коэффициент развертки |
2 нс/дел ~ 500 с/дел, точная |
||
|
Погрешность временной базы |
≤±25 ppm ± 5 ppm/год |
|
|
|
Максимальная задержка |
Пред-запуск: - 5 дел Пост-запуск: 1 с или 100 дел (что больше) |
|
|
|
Режимы |
Y-T, X-Y, самописец (≥50 мс/дел), SCAN (≥200 мс/дел) |
|
|
Измерения
|
Измерения |
Курсорные |
Количество курсоров |
2 пары XY курсоров |
|
|
Режимы |
ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
|
||
|
Измерения в X-Y режиме |
X = Канал 1, Y = Канал 2 |
|||
|
Автоматические |
Количество автоизмерений |
41 тип с отображением 10 одновременно |
|
|
|
Источник |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4) |
|
||
|
Окно измерений |
основное, ZOOM |
|
||
|
Режим "Все измерения" |
Отображение 33 измерений (вертикальные и горизонтальные) |
|
||
|
Вертикальные |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area |
|
||
|
Горизонтальные |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge,Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate,-Slew Rate |
|
||
|
Другие |
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) |
|||
|
Математические операции |
Количество отображаемых одновременно |
4 |
|
|
|
Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
|
||
|
Цветовая градация |
Поддерживается в математических операциях, в т.ч. БПФ |
|
||
|
БПФ (FFT) |
Макс. длина |
1 М точек |
|
|
|
Тип окна |
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник |
|
||
|
Представление |
полный дисплей, половина дисплея |
|
||
|
Поиск пиков |
макс. 15 пиков |
|
||
|
Поиск и навигация |
Тип |
фронт, импульс |
|
|
|
Отображение |
таблица событий с сохранением во внутреннюю память или USB-носитель |
|
||
|
Источник |
любой аналоговый канал |
|
||
|
Типы |
Навигация по времени: переход к полученным формам сигналов во временном порядке. Навигация по событиям: используются кнопки навигации для прокрутки результатов поиска событий и перехода к указанному событию. Навигация по кадру: переход к указанному сегменту кадра в режиме Ultra Acquire. |
|
||
|
Анализ осциллограмм |
Pass / Fail |
Источник |
аналоговые каналы (CH1 ~ CH4) |
|
|
Запись осциллограмм |
Анализ |
Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; возможность вычисления, измерения и декодирования воспроизводимых сигналов |
|
|
|
Источник |
аналоговые каналы (CH1 ~ CH4) |
|
||
|
Гистограмма |
Источник |
аналоговые каналы (CH1 ~ CH4), результат автоизмерений |
|
|
|
Тип |
горизонтальные, вертикальные, измерение |
|
||
|
Измерение |
Статистика: сумма, пик, максимальное, минимальное, размах Гистограмма: среднее, медиана, режим, ширина интервала (bin width), Sigma, XScale |
|
||
|
Режим |
во всех режимах, кроме ZOOM, XY, ROLL |
|
||
|
Цветовая градация |
Источник |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
Темы |
температура, интенсивность |
|
||
|
Режим |
во всех режимах |
|
||
|
Декодирование |
Стандартно |
Параллельно, RS232/UART, I2C, SPI, LIN, CAN |
|
|
Система запуска
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
Режим запуска |
Авто, обычный, одиночный |
|
|
|
|
Тип связи |
AC, DC, ФВЧ (120 кГц, внутренний запуск), ФНЧ (120 кГц, внутренний запуск) |
|
|
|
|
Шумовая режекция |
Вкл / Выкл |
|
|
|
|
Блокировка уровня запуска |
8 нс ~ 10 с |
|
|
|
|
Полоса запуска |
аналоговая полоса осциллографа |
|
||
|
||||
|
Чувствительность триггера |
Внутренний ≥50 мВ/дел: 0,5 деления; 0,7 дел (с включенной шумовой режекцией) |
|
||
|
||||
|
Диапазон уровня запуска |
±4.5 делений от центра экрана |
|
||
|
||||
|
Типы запуска |
запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN |
|
|
|
|
Запуск по фронту |
Тип фронта |
нарастающий, спадающий, нарастающий & спадающий |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
Запуск по длительности импульса |
Условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
Запуск по скорости нарастания |
Условие запуска |
положительная или отрицательная полярность: >, <, внутри диапазона <> |
|
|
|
||||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
|
Запуск по видеосигналу |
Система |
NTSC, PAL и SECAM |
|
|
|
Стандарт |
480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
|
Запуск по шаблону |
Установка шаблона |
H, L, X, нарастающий фронт, спадающий фронт |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
Запуск по длительности события |
Установка |
H, L, X |
|
|
|
Условие запуска |
>, <, внутри интервала<>, вне интервала >< |
|
||
|
||||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
Запуск по истечении времени (TimeOut) |
Тип фронта |
нарастающий, спадающий, нарастающий & спадающий |
|
|
|
||||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
Запуск по ранту |
Условие |
прохождение через заданный уровень |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
|
Запуск по окну |
Тип фронта |
нарастающий, спадающий |
|
|
|
Позиция запуска |
вход, выход, время |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
|
Запуск по задержке |
Фронт |
нарастающий, спадающий |
|
|
|
Условие задержки |
>, <, внутри интервала<>, вне интервала >< |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
Запуск Установка / Удержание |
Фронт |
нарастающий, спадающий |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
Запуск по N фронту |
Тип фронта |
нарастающий, спадающий |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
||
|
||||
|
RS-232 / UART запуск |
Условие запуска |
Start, Error, Check Error, Data |
|
|
|
||||
|
Скорость |
до 20 Мбит/сек |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
I²C запуск |
Условие запуска |
Start, Restart, Stop, Missing Ack, Address, Data, Address & Data |
|
|
|
Разрядность адреса |
7 бит, 8 бит, 10 бит |
|
||
|
||||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
SPI запуск |
Условие запуска |
CS, TimeOut |
|
|
|
Разрядностья |
4 бит ~ 32 бит |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
CAN запуск |
Условие запуска |
начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Bit fill, Random |
|
|
|
Тип сигнала |
CAN_H, CAN_L, TX/RX, DIFF |
|
|
|
|
Скорость |
до 5 Мбит/сек |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
LIN запуск |
Условие запуска |
Sync, ID, Data, Data&ID, Wakeup, Sleep, Error |
|
|
|
Скорость |
до 20 Мбит/сек |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
||
Диаграммы Боде
|
Начальная частота |
10 Гц...24.99 МГц |
|
Конечная частота |
100 Гц...24.99 МГц |
|
Точки/Декады |
10...300 МГц |
|
Выходная амплитуда |
20 мВ...5 В |
Встроенный Генератор
|
Характеристика |
Значение |
|
|||
|
Количесто каналов |
функционал недоступен |
|
|||
|
Частота дискретизации |
156 Мвыб/сек |
|
|||
|
Вертикальное разрешение |
14 бит |
|
|||
|
Максимальная частота |
до 25 МГц |
|
|||
|
Стандартные формы |
Синус, меандр, треугольный, шумовой, постоянный ток DC |
|
|||
|
Произвольная форма |
поддерживается |
|
|||
|
Синус |
Диапазон частот |
2 мГц ~ 25 МГц |
|
||
|
Нелинейность АЧХ |
±0,5 дБ (относительно 1 кГц) |
|
|||
|
Гармонические искажения |
-40 дБн |
|
|||
|
Негармонические искажения |
-40 дБн |
|
|||
|
Общие гармонические искажения |
1% |
|
|||
|
Отношение сигнал/шум |
40 дБ |
|
|||
|
Меандр/Импульс |
Диапазон частот |
Меандр: 2 мГц ~ 15 МГц |
|
||
|
Время нарастания / спада |
<15 нс |
|
|||
|
Выброс |
<5% |
|
|||
|
Коэффициент заполнения |
1% ~99% |
||||
|
Джиттер |
500 пс |
|
|||
|
Треугольный |
Диапазон частот |
2 мГц ~ 100 кГц |
|
||
|
Линейность |
1% |
|
|||
|
Симметрия |
0% ~100% |
|
|||
|
Шумовой |
Полоса |
25 МГц |
|
||
|
Произвольная форма |
Диапазон частот |
2 мГц ~ 10 МГц |
|
||
|
Глубина записи |
2 ~ 16 К точек |
|
|||
|
Частота |
Точность |
100 ppm |
|
||
|
Разрешение |
0,1 Гц или 4 бит (что больше) |
|
|||
|
|||||
|
Амплитуда |
Диапазон |
2 мВ ~ 10 В (≤ 10 МГц) 2 мВ ~ 5 В (> 10 МГц) |
|
||
|
Точность |
±(2% от установленного значения + 1 мВ) (частота = 1 кГц) |
|
|||
|
Разрешение |
100 мкВ или 3 бит (что больше) |
|
|||
|
Смещение постоянной составляющей |
Диапазон |
-5 В ~ 5 В |
|
||
|
Точность |
±(2% от установленного значения + 5 мВ ++ 0.5% амплитуды) |
|
|||
|
Разрешение |
100 мкВ или 3 бит (что больше) |
|
|||
|
Модуляция |
Тип |
АМ, ЧМ, ШИМ |
|
||
|
АМ |
Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Источник: внутренний Частота: 2 мГц ... 1 МГц Глубина модуляции: 0% ... 120% |
|
|||
|
ЧМ |
Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Форма несущей: синусоидальная, прямоугольная, пилообразная Источник: внутренний Частота: 2 мГц ... 1 МГц Девиация: 2 мГц ... несущая частота |
|
|||
|
ФМ |
Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Форма несущей: синусоидальная, прямоугольная, пилообразная Источник: внутренний Частота: 2 мГц ... 1 МГц Девиация: 0° ~ 360°, по умолчанию 90° |
|
|||
|
|||||
Цифровой вольтметр
|
Источник |
аналоговые каналы |
|
Функция измерения |
DC, AC+DC RMS, AC RMS |
|
Разрешение |
ACV/DCV: 3 бита |
|
Звуковой сигнал |
При выходе за пределы заданного диапазона |
Частотомер
|
Общие параметры |
Источник |
аналоговые каналы , цифровые каналы (D0 ~ D15) |
|
Разрешение |
3-6 бит, пользовательская |
|
|
Макс. частота |
макс. частота аналогового канала |
|
|
Функция измерения |
частота. период, счет ипульсов |
|
|
Суммирование |
Источник |
48-бит счетчика |
|
Фронт |
подсчет количества нарастающих фронтов |
|
|
Временная база |
внутренний источник опорной частоты |
|
Основные технические характеристики
Дисплей
|
Тип дисплея |
диагональ 7” , сенсорный, емкостной |
|
Разрешение дисплея |
1024 (по горизонтали) × 600 (по вертикали) точек |
|
Сетка |
10 (по горизонтали) x 8 (по вертикали) |
|
Послесвечение |
от 100 мс до 10 с, бесконечно |
|
Яркость |
256 уровней интенсивности (ЖК, HDMI) |
Порты ввода / вывода
|
USB 2.0 Hi-speed Host |
1 на передней панели |
|
|
USB 2.0 Hi-speed Device |
1 на задней панели |
|
|
LAN |
1 на задней панели (10/100 Base-T, поддержка LXI-C) |
|
|
WEB интерфейс |
поддержка Web Control interface |
|
|
HDMI видеовыход |
1 на задней панели (HDMI 1.4b, A plug) |
|
|
Aux Output комбинированный выход |
Разъем |
BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) |
|
Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации |
|
|
Выход "Годен / Не годен" (Pass / Fail) |
Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс) |
|
|
Выход компенсации пробника |
Частота |
меандр 1 кГц |
|
Амплитуда |
3 Вп-п |
|
|
Выход генератора сигнала AFG OUT |
1 на задней панели, BNC разъем |
|
Процессор
|
Процессор |
Cortex-A72 1.8 GHz, 6-ядер |
|
Системная память |
4 GB RAM |
|
Операционная система |
Android |
|
Энергонезависимая память |
8 GB |
Питание
|
Интерфейс источника питания |
Type-C |
|
Напряжение питания |
DC 12 V, 4 A |
|
Потребляемая мощность |
Максимум 48 Вт (при подключении к различным интерфейсам, USB-накопителю, активным датчикам) |
Массо-габаритные параметры
|
Габаритные размеры |
265,35 мм x 161,75 мм x 77,38 мм (Ш*В*Г) |
|
Вес |
Около 1,78 кг (2,78 кг с упаковкой) |
Стандартная комплектация
Осциллограф
· Сетевой адаптер
· Кабель заземления
· Пассивные пробники (4 шт.)
· Дополнительная комплектация
· Пробник логического анализатора PLA2216
Осциллограф
|
Характеристика |
Значение |
|
|
|
Полоса пропускания |
250 MГц |
|
|
|
Режим дискретизации |
Реальное время |
|
|
|
Количество каналов |
4 аналоговых + 16 цифровых (опция) |
|
|
|
Минимальная детектируемая длительность импульса |
Цифровые каналы (опция): 5 нс |
|
|
|
Регистрация |
Режим |
Обычный Пиковый детектор 1,6 нс (аналоговые каналы) Усреднение (2, 4, 8, 16…65536 выборок) Режим UltraAcquire: захват 1000000 осц/сек |
|
|
Макс. дискретизация (реальное время) |
Аналоговые каналы:1,25 Гвыб/сек (625 Мвыб/сек - 2 канала, 312,5 Мвыб/сек - 4 канала) |
|
|
|
Параметры вертикальной системы |
Связь по входу |
открытый, закрытый, земля |
|
|
Входной импеданс |
Аналоговые каналы: 1 MΩ±1% || 15 пФ ±3 пФ Цифровые каналы (опция): около 101 кΩ || 8 пФ |
|
|
|
Учет ослабления пробников |
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 15X, 20X, 50X, 100X, 150X, 200X, 500X, 1000X, 1500X, 2000X, 5000X, 10000X, 15000X, 20000X, 50000X |
|
|
|
Максимальное входное напряжение |
Аналоговые каналы: 300 Вскз CAT I, 400 Вп-п (DC+Впик) Цифровые каналы (опция): 40 Вскз CAT I Переходное перенапряжение 800 Вп-п |
||
|
Вертикальное разрешение |
Аналоговые каналы: 12 бит Цифровые каналы (опция): 1 бит |
|
|
|
Аналоговые каналы |
|
||
|
Вертикальное отклонение |
200 мкВ/дел ~ 10 В/дел |
|
|
|
Диапазон смещения |
±0,5 В (<500 мкВ/дел) ±1 В (500 мкВ/дел ~ 65 мВ/дел) ±8 В (65 мВ/дел ~ 270 мВ/дел) ±20 В (270 мкВ/дел ~ 2.75 В/дел) ±100 В (2.75 В/дел ~ 10 В/дел ) |
|
|
|
Динамический диапазон |
±4 дел (12 бит) |
||
|
Ограничение полосы пропускания |
20 МГц, полный диапазон |
||
|
Время нарастания |
≤1,4 нс (типичное) |
|
|
|
Погрешность коэф.усиления |
≤5 мВ: ±2% от полной шкалы (типичное) >5 мВ: ±1% от полной шкалы (типичное) |
|
|
|
Погрешность смещения |
≤200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения >200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
|
|
|
Изоляция между каналами |
≥100:1 |
|
|
|
Цифровые каналы (опция) |
|
||
|
Пороги |
2 группы (D0 ~ D7, D8 ~ D15) |
|
|
|
Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем |
|
|
|
Диапазон значений порогов |
±15 В с шагом 10 мВ |
|
|
|
Погрешность установки порога |
±(100 мВ + 3% от установленного значения) |
|
|
|
Макс. динамический диапазон |
±10 В + значение порога |
|
|
|
Мин. размах напряжения |
500 мВп-п |
||
|
Параметры горизонтальной системы |
Скорость захвата осциллограмм |
30000 осц./сек в векторном режиме 1000000 осц./сек в режиме UltraAcquire |
|
|
Интерполяция |
(sin x)/x |
|
|
|
Глубина записи |
50 М точек (25 М точек - 2 канала, 10 М точек - 4 канала) |
|
|
|
Коэффициент развертки |
2 нс/дел ~ 500 с/дел, точная |
||
|
Погрешность временной базы |
≤±25 ppm ± 5 ppm/год |
|
|
|
Максимальная задержка |
Пред-запуск: - 5 дел Пост-запуск: 1 с или 100 дел (что больше) |
|
|
|
Режимы |
Y-T, X-Y, самописец (≥50 мс/дел), SCAN (≥200 мс/дел) |
|
|
Измерения
|
Измерения |
Курсорные |
Количество курсоров |
2 пары XY курсоров |
|
|
Режимы |
ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
|
||
|
Измерения в X-Y режиме |
X = Канал 1, Y = Канал 2 |
|||
|
Автоматические |
Количество автоизмерений |
41 тип с отображением 10 одновременно |
|
|
|
Источник |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4) |
|
||
|
Окно измерений |
основное, ZOOM |
|
||
|
Режим "Все измерения" |
Отображение 33 измерений (вертикальные и горизонтальные) |
|
||
|
Вертикальные |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area |
|
||
|
Горизонтальные |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge,Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate,-Slew Rate |
|
||
|
Другие |
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) |
|||
|
Математические операции |
Количество отображаемых одновременно |
4 |
|
|
|
Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
|
||
|
Цветовая градация |
Поддерживается в математических операциях, в т.ч. БПФ |
|
||
|
БПФ (FFT) |
Макс. длина |
1 М точек |
|
|
|
Тип окна |
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник |
|
||
|
Представление |
полный дисплей, половина дисплея |
|
||
|
Поиск пиков |
макс. 15 пиков |
|
||
|
Поиск и навигация |
Тип |
фронт, импульс |
|
|
|
Отображение |
таблица событий с сохранением во внутреннюю память или USB-носитель |
|
||
|
Источник |
любой аналоговый канал |
|
||
|
Типы |
Навигация по времени: переход к полученным формам сигналов во временном порядке. Навигация по событиям: используются кнопки навигации для прокрутки результатов поиска событий и перехода к указанному событию. Навигация по кадру: переход к указанному сегменту кадра в режиме Ultra Acquire. |
|
||
|
Анализ осциллограмм |
Pass / Fail |
Источник |
аналоговые каналы (CH1 ~ CH4) |
|
|
Запись осциллограмм |
Анализ |
Поддержка воспроизведения кадр за кадром или непрерывного воспроизведения; возможность вычисления, измерения и декодирования воспроизводимых сигналов |
|
|
|
Источник |
аналоговые каналы (CH1 ~ CH4) |
|
||
|
Гистограмма |
Источник |
аналоговые каналы (CH1 ~ CH4), результат автоизмерений |
|
|
|
Тип |
горизонтальные, вертикальные, измерение |
|
||
|
Измерение |
Статистика: сумма, пик, максимальное, минимальное, размах Гистограмма: среднее, медиана, режим, ширина интервала (bin width), Sigma, XScale |
|
||
|
Режим |
во всех режимах, кроме ZOOM, XY, ROLL |
|
||
|
Цветовая градация |
Источник |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
Темы |
температура, интенсивность |
|
||
|
Режим |
во всех режимах |
|
||
|
Декодирование |
Стандартно |
Параллельно, RS232/UART, I2C, SPI, LIN, CAN |
|
|
Система запуска
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
Режим запуска |
Авто, обычный, одиночный |
|
|
|
|
Тип связи |
AC, DC, ФВЧ (120 кГц, внутренний запуск), ФНЧ (120 кГц, внутренний запуск) |
|
|
|
|
Шумовая режекция |
Вкл / Выкл |
|
|
|
|
Блокировка уровня запуска |
8 нс ~ 10 с |
|
|
|
|
Полоса запуска |
аналоговая полоса осциллографа |
|
||
|
||||
|
Чувствительность триггера |
Внутренний ≥50 мВ/дел: 0,5 деления; 0,7 дел (с включенной шумовой режекцией) |
|
||
|
||||
|
Диапазон уровня запуска |
±4.5 делений от центра экрана |
|
||
|
||||
|
Типы запуска |
запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN |
|
|
|
|
Запуск по фронту |
Тип фронта |
нарастающий, спадающий, нарастающий & спадающий |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
Запуск по длительности импульса |
Условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
Запуск по скорости нарастания |
Условие запуска |
положительная или отрицательная полярность: >, <, внутри диапазона <> |
|
|
|
||||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
|
Запуск по видеосигналу |
Система |
NTSC, PAL и SECAM |
|
|
|
Стандарт |
480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
|
Запуск по шаблону |
Установка шаблона |
H, L, X, нарастающий фронт, спадающий фронт |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
Запуск по длительности события |
Установка |
H, L, X |
|
|
|
Условие запуска |
>, <, внутри интервала<>, вне интервала >< |
|
||
|
||||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
Запуск по истечении времени (TimeOut) |
Тип фронта |
нарастающий, спадающий, нарастающий & спадающий |
|
|
|
||||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
Запуск по ранту |
Условие |
прохождение через заданный уровень |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
|
Запуск по окну |
Тип фронта |
нарастающий, спадающий |
|
|
|
Позиция запуска |
вход, выход, время |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
|
Запуск по задержке |
Фронт |
нарастающий, спадающий |
|
|
|
Условие задержки |
>, <, внутри интервала<>, вне интервала >< |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
Запуск Установка / Удержание |
Фронт |
нарастающий, спадающий |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
Запуск по N фронту |
Тип фронта |
нарастающий, спадающий |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
||
|
||||
|
RS-232 / UART запуск |
Условие запуска |
Start, Error, Check Error, Data |
|
|
|
||||
|
Скорость |
до 20 Мбит/сек |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
I²C запуск |
Условие запуска |
Start, Restart, Stop, Missing Ack, Address, Data, Address & Data |
|
|
|
Разрядность адреса |
7 бит, 8 бит, 10 бит |
|
||
|
||||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
SPI запуск |
Условие запуска |
CS, TimeOut |
|
|
|
Разрядностья |
4 бит ~ 32 бит |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
CAN запуск |
Условие запуска |
начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Bit fill, Random |
|
|
|
Тип сигнала |
CAN_H, CAN_L, TX/RX, DIFF |
|
|
|
|
Скорость |
до 5 Мбит/сек |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
|
|
|
LIN запуск |
Условие запуска |
Sync, ID, Data, Data&ID, Wakeup, Sleep, Error |
|
|
|
Скорость |
до 20 Мбит/сек |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
|
||
Диаграммы Боде
|
Начальная частота |
10 Гц...24.99 МГц |
|
Конечная частота |
100 Гц...24.99 МГц |
|
Точки/Декады |
10...300 МГц |
|
Выходная амплитуда |
20 мВ...5 В |
Генератор
|
Характеристика |
Значение |
|
|||
|
Количесто каналов |
1 канал, сигналы специальной формы |
|
|||
|
Частота дискретизации |
156 Мвыб/сек |
|
|||
|
Вертикальное разрешение |
14 бит |
|
|||
|
Максимальная частота |
25 МГц |
|
|||
|
Стандартные формы |
Синус, меандр, треугольный, шумовой, постоянный ток DC |
|
|||
|
Произвольная форма |
поддерживается |
|
|||
|
Синус |
Диапазон частот |
2 мГц ~ 25 МГц |
|
||
|
Нелинейность АЧХ |
±0,5 дБ (относительно 1 кГц) |
|
|||
|
Гармонические искажения |
-40 дБн |
|
|||
|
Негармонические искажения |
-40 дБн |
|
|||
|
Общие гармонические искажения |
1% |
|
|||
|
Отношение сигнал/шум |
40 дБ |
|
|||
|
Меандр/Импульс |
Диапазон частот |
Меандр: 2 мГц ~ 15 МГц |
|
||
|
Время нарастания / спада |
<15 нс |
|
|||
|
Выброс |
<5% |
|
|||
|
Коэффициент заполнения |
1% ~99% |
||||
|
Джиттер |
500 пс |
|
|||
|
Треугольный |
Диапазон частот |
2 мГц ~ 100 кГц |
|
||
|
Линейность |
1% |
|
|||
|
Симметрия |
0% ~100% |
|
|||
|
Шумовой |
Полоса |
25 МГц |
|
||
|
Произвольная форма |
Диапазон частот |
2 мГц ~ 10 МГц |
|
||
|
Глубина записи |
2 ~ 16 К точек |
|
|||
|
Частота |
Точность |
100 ppm |
|
||
|
Разрешение |
0,1 Гц или 4 бит (что больше) |
|
|||
|
|||||
|
Амплитуда |
Диапазон |
2 мВ ~ 10 В (≤ 10 МГц) 2 мВ ~ 5 В (> 10 МГц) |
|
||
|
Точность |
±(2% от установленного значения + 1 мВ) (частота = 1 кГц) |
|
|||
|
Разрешение |
100 мкВ или 3 бит (что больше) |
|
|||
|
Смещение постоянной составляющей |
Диапазон |
-5 В ~ 5 В |
|
||
|
Точность |
±(2% от установленного значения + 5 мВ ++ 0.5% амплитуды) |
|
|||
|
Разрешение |
100 мкВ или 3 бит (что больше) |
|
|||
|
Модуляция |
Тип |
АМ, ЧМ, ШИМ |
|
||
|
АМ |
Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Источник: внутренний Частота: 2 мГц ... 1 МГц Глубина модуляции: 0% ... 120% |
|
|||
|
ЧМ |
Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Форма несущей: синусоидальная, прямоугольная, пилообразная Источник: внутренний Частота: 2 мГц ... 1 МГц Девиация: 2 мГц ... несущая частота |
|
|||
|
ФМ |
Модул. сигнал: синусоидальный, прямоугольный, пила вверх, пила вниз, шумовой Форма несущей: синусоидальная, прямоугольная, пилообразная Источник: внутренний Частота: 2 мГц ... 1 МГц Девиация: 0° ~ 360°, по умолчанию 90° |
|
|||
|
|||||
Цифровой вольтметр
|
Источник |
аналоговые каналы |
|
Функция измерения |
DC, AC+DC RMS, AC RMS |
|
Разрешение |
ACV/DCV: 3 бита |
|
Звуковой сигнал |
При выходе за пределы заданного диапазона |
Частотомер
|
Общие параметры |
Источник |
аналоговые каналы , цифровые каналы (D0 ~ D15) |
|
Разрешение |
3-6 бит, пользовательская |
|
|
Макс. частота |
макс. частота аналогового канала |
|
|
Функция измерения |
частота. период, счет ипульсов |
|
|
Суммирование |
Источник |
48-бит счетчика |
|
Фронт |
подсчет количества нарастающих фронтов |
|
|
Временная база |
внутренний источник опорной частоты |
|
Основные технические характеристики
Дисплей
|
Тип дисплея |
диагональ 7” , сенсорный, емкостной |
|
Разрешение дисплея |
1024 (по горизонтали) × 600 (по вертикали) точек |
|
Сетка |
10 (по горизонтали) x 8 (по вертикали) |
|
Послесвечение |
от 100 мс до 10 с, бесконечно |
|
Яркость |
256 уровней интенсивности (ЖК, HDMI) |
Порты ввода / вывода
|
USB 2.0 Hi-speed Host |
1 на передней панели |
|
|
USB 2.0 Hi-speed Device |
1 на задней панели |
|
|
LAN |
1 на задней панели (10/100 Base-T, поддержка LXI-C) |
|
|
WEB интерфейс |
поддержка Web Control interface |
|
|
HDMI видеовыход |
1 на задней панели (HDMI 1.4b, A plug) |
|
|
Aux Output комбинированный выход |
Разъем |
BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) |
|
Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации |
|
|
Выход "Годен / Не годен" (Pass / Fail) |
Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс) |
|
|
Выход компенсации пробника |
Частота |
меандр 1 кГц |
|
Амплитуда |
3 Вп-п |
|
|
Выход генератора сигнала AFG OUT |
1 на задней панели, BNC разъем |
|
Процессор
|
Процессор |
Cortex-A72 1.8 GHz, 6-ядер |
|
Системная память |
4 GB RAM |
|
Операционная система |
Android |
|
Энергонезависимая память |
8 GB |
Питание
|
Интерфейс источника питания |
Type-C |
|
Напряжение питания |
DC 12 V, 4 A |
|
Потребляемая мощность |
Максимум 48 Вт (при подключении к различным интерфейсам, USB-накопителю, активным датчикам) |
Массо-габаритные параметры
|
Габаритные размеры |
265,35 мм x 161,75 мм x 77,38 м м (Ш*В*Г) |
|
Вес |
Около 1,78 кг (2,78 кг с упаковкой) |
|
Количество каналов
|
4 |
|
Частота дискретизации на канал
|
1,25 ГГц |
|
Тип осциллографа
|
стационарный |
|
Полоса пропускания
|
250 МГц |
|
Синхронизация (запуск)
|
по ТВ-сигналу (видеосигналу), по длительности импульса, по фронту, попеременно |
|
Интерфейс
|
LAN |
|
Максимальная частота дискретизации
|
1,25 ГГц |
|
Скорость захвата осциллограмм
|
1 000 000 осц/сек |
|
Масса, кг
|
1,8 |
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
Другие товары группы «Осциллографы цифровые и аналоговые»
Другие товары бренда «RIGOL»
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
