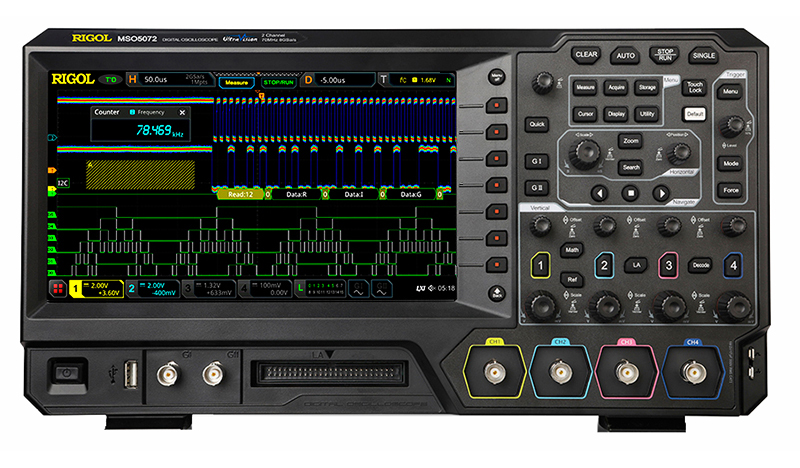

RIGOL MSO5072 осциллограф смешанных сигналов с опционально расширяемым функционалом

Артикул: 00000192392

Характеристики

Количество каналов

—

2+16

Частота дискретизации на канал

—

1 ГГц

Тип осциллографа

—

запоминающий

Полоса пропускания

—

70 МГц

Синхронизация (запуск)

—

авто, однократный, по ТВ-сигналу (видеосигналу), по длительности импульса, по нарушению времени становления/удержания, по ранту, по условиям последовательных шин, по фронту

Все характеристики

145 869 ₽

Варианты цен

145 869 ₽

Подробности

Под заказ

Заказать

Наши менеджеры обязательно свяжутся с вами для уточнения условий заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Цифровой многофункциональный осциллограф смешанных сигналов RIGOL MSO5072 - это младшая модель прибора в подгруппе стандартных 2-х канальных устройств, составляющих аппаратную номенклатуру изделий в линейке RIGOL MSO5000.

Отличительной чертой приборов в аппаратной линейке RIGOL MSO5000 являются широкие возможности по апгрейду функциональных и измерительных возможностей младших моделей в серии до величин, которые изначально устанавливаются для более продвинутых реализаций, включая редкую возможность опциональной активации работы 4-х аналоговых входных каналов в двухканальных моделях.

Кроме того, в качестве увеличения возможностей прибора в модификации RIGOL MSO5072 служат программные опции для увеличения верхней границы полосы пропускания по частоте от 70МГц до значений в 100 МГц, 200 МГц и 350 МГц, включительно.

Цифровой осциллограф смешанных сигналов RIGOL MSO5072 внесен в Госреестр СИ РФ за № 98882-26. (Приказ Росстандарта № 1328 от 06.07.2026). Срок действия Свидетельства об утверждении типа СИ определен до 06.07.2031. Установленный межповерочный интервал - 1 год.

Стандартное исполнение прибора в аппаратной модификации RIGOL MSO5072 - это 2-х канальный цифровой запоминающий осциллограф опционально расширяемый до функционала осциллографа смешанных сигналов (опция - специальный пробник RIGOL PLA2216), с полосой пропускания по частоте до 70 МГц, опционально активируемым встроенным генератором сигналов произвольной формы ( 2 канала, полоса до 25 МГц), с встроенными вольтметром и частотомером, с функционалом анализа аналоговых сигналов в частотной области (БПФ), с логическим анализатором цифровых сигналов (при активации функции осциллографа смешанных сигналов).

Осциллограф RIGOL MSO5072 можно применять для анализа работоспособности источников питания.

Основные характеристики цифрового осциллографа RIGOL MSO5072

2 аналоговых канала ( опционально расширяемых до 4 аналоговых )
16 цифровых каналов (активируются опционально при использовании специального пробника).
Полоса пропускания - 70 МГц, (расширяемая до 100 МГц, до 200 МГц или до 350 МГц).
Время нарастания: <= 5.0 нс.
Специальная расширенная технология отображения сигналов на экране - "Ultra Vision II"
Максимальная частота дискретизации - 8 Гвыб/сек, работа 1-го канала, (4 Гвыб/сек - два канала, 2 Гвыб/сек - каждый канал, при работе более чем 3-х каналов одновременно).
Стандартная глубина памяти - 100 М точек на канал (50 М точек при работе 2-х каналов, 25 М точек, при работе 3-х или 4-х каналов одновременно)
Максимальная глубина памяти (опция) - 200 М точек на канал (100 М точек, работа 2-х каналов, 50 М точек, при работе 3-х или 4-х каналов одновременно)
Разрешение вертикального АЦП - 8 бит.
Скорость захвата 500 000 осц./сек.
Анализ осциллограмм (до 450 000 кадров).
Расширенная система синхронизации (12 типов штатно), протоколы последовательных шин (опция) I2C, RS-232, UART, SPI, CAN, FlexRay, LIN, I2S, и MIL-STD-1553.
Зональный запуск.
Декодирование сигналов цифровых протоколов (опция).
41 тип автоизмерений.
Математические функции.
Статистика.
БПФ
Встроенный цифровой вольтметр.
Встроенный частотомер.
Встроенный генератор сигналов произвольной формы (опция), 2 канала, полоса до 254 МГц.
Встроенные интерфейсы: USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция).
Дисплей: диагональ 9", цветной, сенсорный, 1024 х 600 пикс.
;Вес: 3,5 кг.
Размеры: 367 x 200 x 130 мм.

Стандартная комплектация осциллографа MSO5072

Осциллограф MSO5072;
Осциллографические пассивные щупы – 2 шт.;
Сетевой кабель;
USB кабель для подключения к ПК;
Краткое руководство по эксплуатации.

Дополнительная комплектация осциллографа RIGOL MSO5072 (Программные опции)

MSO5000-BW0T1 Опция расширения полосы пропускания с 70 МГц до 100 МГц;
MSO5000-BW0T2 Опция расширения полосы пропускания с 70 МГц до 200 МГц;
MSO5000-BW0T3 Опция расширения полосы пропускания с 70 МГц до 350 МГц ;
MSO5000-BW1T2 Опция расширения полосы пропускания с 100 МГц до 200 МГц ;
MSO5000-BW1T3 Опция расширения полосы пропускания с 100 МГц до 350 МГц
MSO5000-BW2T3 Опция расширения полосы пропускания с 200 МГц до 350 МГц ;
MSO5000-2RL Опция увеличения глубины записи до 200 М точек;
MSO5000-4CH Опция увеличения количества входных каналов до 4-х (доступна только для MSO5XX2);
MSO5000-COMP Опция анализа и запуска по шинам RS232/UART ;
MSO5000-EMBD Опция анализа и запуска по шинам I2C и SPI ;
MSO5000-AUTO Опция анализа и запуска по шинам CAN и LIN;
MSO5000-FLEX Опция анализа и запуска по шинам FlexRay;
MSO5000-AUDIO Опция анализа и запуска по шинам I2S (доступна только для 4-х канальных исполнений);
MSO5000-AERO Опция анализа и запуска по шинам MIL-STD-1553;
MSO5000-AWG Опция двухканального генератора сигналов;
MSO5000-PWR Опция анализа мощности;
MSO5000-BND Комплект опций, включающий MSO5000-COMP, MSO5000-EMBD, MSO5000-AUTO, MSO5000-FLEX, MSO5000-AUDIO, MSO5000-AERO, MSO5000-AWG, MSO5000-PWR ;

Дополнительные аксессуары и принадлежности

PLA2216 Логический пробник 16-ти канальный
MSO5000-FPC Крышка на переднюю панель ;
MSO5000-RM Комплект для монтажа в стойку ;
USB-GPIB Интерфейс USB-GPIB;
NFP-3 Комплект датчиков ближнего поля;
RPA246 Корректор разности фаз при анализе мощности

Внимание!

Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.

Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.

Технические характеристики осциллографа MSO5072

Общие данные	Полоса пропускания		70 МГц (стандартно) 100 МГц , 200 МГц, 350 MГц с опциями расширения;
	Режим дискретизации		Реальное время
	Количество входных аналоговых каналов		2 (стандартно) или 4 (опция) 16 цифровых (опция)
	Максимальная скорость захвата осциллограмм		≥500000 осц./сек
Регистрация	Режим		Обычный
			Пиковый детектор: 500 пс
			Усреднение (2, 4, 8, 16…65536 выборок)
	Максимальная дискретизация (реальное время)		Аналоговые каналы: 8 Гвыб/сек (4 Гвыб/сек - два канала; 2 Гвыб/сек – 4 канала)
	Максимальная дискретизация (реальное время)		Цифровые каналы: 1 Гвыб/сек
	Глубина записи (млн. точек)		100М 1 канал (50М - два канала; 25М – 4 канала) - стандартно 200М (100М - два канала; 50М – 4 канала) - опция
	Глубина записи (млн. точек)		Цифровые каналы: 25М точек
Параметры вертикальной системы	Аналоговые каналы
	Связь по входу		открытый, закрытый
	Входной импеданс		1 MОм ±1% \|\| 17 пФ ±3 пФ
	Учет ослабления пробников		0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X
	Определение пробников		автоматическое определение пробников Rigol
	Максимальное входное напряжение		300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
	Вертикальное разрешение		8 бит
	Вертикальное отклонение		1 мВ/дел ~ 10 В/дел
	Диапазон смещения		±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел)
	Динамический диапазон		±5 дел (8 бит)
	Ограничение полосы пропускания		20 МГц, 100 МГц, 200 МГц; выбирается для каждого канала
	Погрешность коэффициента усиления		±3% от полной шкалы
	Погрешность смещения		<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
	ESD защита		±8 кВ (на входе BNC)
	Изоляция между каналами		≥40 дБ, от DC до максимальной частоты
	Цифровые каналы
	Группировка каналов		16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15)
	Диапазон порогов		±15 В с шагом 10 мВ
	Погрешность установки порога		±(100 мВ + 3% от установленного значения)
	Уровень порогов		TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
	Максималльное входное напряжение		±40 В Впик; переходное перенапряжение 800 Впик
	Максимальный динамический диапазон		±10 В + значение порога
	Минимальный размах напряжения		500 мВп-п
	Входной импеданс		~101 кОм \|\| 8 пФ
	Вертикальное разрешение		1 бит
Параметры горизонтальной системы	Аналоговые каналы
	Коэффициент развертки		5 нс/дел ~ 1000 с/дел
	Временное разрешение		10 пс
	Погрешность временной баз		±10 ppm ± 10 ppm/год
	Максимальная задержка		Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел
	Диапазон коррекции смещения между каналами		±100 нс
	Режимы		Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел)
	Цифровые каналы
	Минимальная определяемая длительность импульса		5 нс
	Максимальная входная частота		200 МГц
	Задержка между каналами		2 нс (тип.), 5 нс (макс.)
Измерения	Курсорные	Количество курсоров	2 пары XY курсоров
		Режимы	ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения
		Измерения в X-Y режиме	X = Канал 1, Y = Канал 2
	Автоматические	Количество автоизмерений	41 тип
		Источник	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)
		Режим измерения	обычный с повышенной точностью (по всей длине памяти)
		Максимальное количество отображаемых на канал	33 типа
		Вертикальные	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev
		Горизонтальные	Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
		Другие	Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)
		Анализ	частотомер, цифровой вольтметр, анализ мощности, гистограмма
		Статистика	текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
Математические операции	Количество отображаемых одновременно		4
	Операции		A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop
	Цветовая градация		Поддерживается в математических операциях, в т.ч. БПФ
	БПФ (FFT)	Максимальная длина	1 М точек
		Тип окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
		Представление	полный дисплей, половина дисплея
		Поиск пиков	максимально 15 пиков
Поиск и навигация	Тип		фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI
	Отображение		таблица событий или навигации
	Источник		любой аналоговый канал
	Кнопки навигации		перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям
Анализ осциллограмм	Pass / Fail	Источник	аналоговые каналы (CH1 ~ CH4)
	Гистограмма	Источник	аналоговые каналы (CH1 ~ CH4), результат автоизмерений
		Тип	горизонтальные, вертикальные, измерение
		Измерение	сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма
		Режим	во всех режимах, включая ZOOM, XY, ROLL
	Цветовая градация	Источник	аналоговые каналы (CH1 ~ CH4)
		Темы	температура, интенсивность
		Режим	во всех режимах
Декодирование	Стандартно		Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов)
	Опционально		RS-232 /UART декодирование - опция DS5000-COMP I²C /SPI декодирование - опция MSO5000-EMBD LIN /CAN декодирование - опция MSO5000-AUTO FlexRay декодирование - опция MSO5000-FLEX I²S декодирование - опция MSO5000-AUDIO MIL-STD-1553 декодирование - опция MSO5000-AERO
СИСТЕМА ЗАПУСКА	Источник запуска		Аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети
	Режим запуска		Авто, обычный, одиночный
	Тип связи		AC, DC, ФВЧ (55 кГц), ФНЧ (55 кГц)
	Шумовая режекция		Вкл / Выкл
	Блокировка уровня запуска		8 нс ~ 10 с
	Полоса запуска		аналоговая полоса осциллографа
	Чувствительность триггера		Внутренний <10 мВ/дел: 1 деление или 5 мВп-п, что меньше ≥10 мВ/дел: 0,5 деления
	Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
	Диапазон уровня запуска	Сеть	фиксировано 50%
	Зональный триггер	Установка	нарисованная вручную область на экране
		Условие запуска	пересекается "Intersect" или не пересекается "Not Intersect"
		Источник запуска	аналоговые каналы (CH1 ~ CH4)
	Типы запуска		Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
	Запуск по фронту	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
	Запуск по фронту	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), сеть
	Запуск по длительности импульса	Условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	Запуск по длительности импульса	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	Запуск по скорости нарастания	Условие запуска	положительная или отрицательная полярность: >, <, внутри диапазона <>
		Диапазон установок	800 пс ~ 10 с
		Источник запуска	аналоговые каналы (CH1 ~ CH4)
	Запуск по видеосигналу	Система	NTSC, PAL и SECAM
		Стандарт	480P, 576P HDTV
		Источник запуска	аналоговые каналы (CH1 ~ CH4)
	Запуск по шаблону	Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
	Запуск по шаблону	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	Запуск по длительности события	Установка	H, L, X
		Условие запуска	>, <, внутри интервала<>, вне интервала ><
		Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	Запуск по истечении времени (TimeOut)	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
		Время	16 нс ~ 10 с
		Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	Запуск по ранту	Условие	прохождение через заданный уровень
	Запуск по ранту	Источник запуска	аналоговые каналы (CH1 ~ CH4)
	Запуск по окну	Тип фронта	нарастающий, спадающий
		Позиция запуска	вход, выход, время
		Источник запуска	аналоговые каналы (CH1 ~ CH4)
	Запуск по задержке	Фронт	нарастающий, спадающий
		Условие задержки	>, <, внутри интервала<>, вне интервала ><
		Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	Запуск Установка / Удержание	Фронт	нарастающий, спадающий
	Запуск Установка / Удержание	Установка времени	16 нс ~ 10 с
	Запуск по N фронту	Тип фронта	нарастающий, спадающий
	Запуск по N фронту	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	Запуск Установка / Удержание (Setup / Hold)	Установка	H, L
		Условие	<
		Время установки / удержания	8 нс ~ 1 с
		Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	RS-232/UART запуск (опция DS5000-COMP)	Условие запуска	Start, Error, Check Error, Data
		Скорость	до 20 Мбит/сек
		Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	I²C запуск (опция DS5000-EMBD)	Условие запуска	Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
		Разрядность адреса	7 бит, 8 бит, 10 бит
		Длина	1 ~ 5 байт
		Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	SPI запуск (опция DS5000-EMBD)	Условие запуска	CS, TimeOut
		Разрядностья	4 бит ~ 32 бит
		Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	CAN запуск (опция DS5000-AUTO)	Условие запуска	начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random
		Тип сигнала	CAN_H, CAN_L, TX/RX, DIFF
		Скорость	до 5 Мбит/сек
		Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	FlexRay запуск (опция DS5000-FLEY)	Условие запуска	Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err)
		Скорость	до 10 Мбит/сек
		Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	LIN запуск (опция DS5000-AUTO)	Условие запуска	Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
		Скорость	до 20 Мбит/сек
		Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	I²C запуск (опция DS5000-AUDIO)	Тип канала	левый, правый, левый и правый
		Условие сравнения	＝, ≠, ＞, ＜, ＜＞, ＞＜
		Режимы	I²S, LJ, RJ
		Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	MIL-STD-1553 запуск (опция DS5000-AERO)	Условие запуска	Data Sync, Cmd Sync, все поля синхронизации All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности)
	MIL-STD-1553 запуск (опция DS5000-AERO)	Источник запуска	аналоговые каналы (CH1 ~ CH4)
ГЕНЕРАТОР СИГНАЛОВ (опция MSO5000-AWG)	Количество каналов		2
	Частота дискретизации		200 Мвыб/сек
	Вертикальное разрешение		14 бит
	Максимальная частота		25 МГц
	Стандартные формы		синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой
	Встроенные формы		sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус
Синусоидальный сигнал	Диапазон		100 мГц...25 МГц
	Неравномерность		±0,5 дБ (относительно 1 кГц)
	Гармонические искажения		-40 дБн
	Негармонические искажения		-40 дБн
	Коэффициент гармоник		1%
	Отношение сигнал / шум		40 дБ
Прямоугольный / Импульсный сигнал	Диапазон прямоугольного сигнала		100 мГц...15 МГц
	Диапазон импульсного сигнала		100 мГц...1 МГц
	Время нарастания / спада		< 15 нс
	Выброс		< 5%
	Коэффициент заполнения		50% фикс. - прямоугольный сигнал 10%...90% - импульсный сигнал
	Разрешение коэффициента заполнения		1% или 10 нс, что больше
	Минимальная длительность импульса		20 нс
	Разрешение длительности импульса		10 нс или 5 бит, что больше
	Джиттер		5 нс
Пилообразный сигнал	Диапазон		100 мГц...100 кГц
	Линейность		1%
	Симметрия		0%...100%
Шумовой сигнал	Полоса		>25 МГц
Встроенные формы	Диапазон		100 мГц...1 МГц
Произвольная форма	Диапазон		100 мГц...10 МГц
	Количество точек		2...16 К точек
	Дополнительные свойства		поддержка сохранения и загрузки форм
Частота	Точность		100 ppm (<10 кГц), 50 ppm (>10 кГц)
	Разрешение		100 мГц или 4 бит, что больше
Амплитуда	Уровень		20 мВп-п ... 5 Вп-п (высокий импеданс) 10 мВп-п ... 2,5 Вп-п (50 Ом)
	Разрешение		100 мкВ или 3 бит, что больше
	Точность		2% (на частоте 1 кГц)
Смещение	Уровень		±2,5 В (высокий импеданс) ±1,25 В (50 Ом)
	Разрешение		100 мкВ или 3 бит, что больше
	Точность		±(2%уст.значения + 5 мВ + 0,5%амплитуды)
Модуляция	Тип		АМ, ЧМ, ШИМ
	АМ		Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120%
	ЧМ		Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота
	ШИМ		Модул. сигнал: прямоугольный с 50% коэф. заполнения Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... макс. несущая частота
Свипирование	Закон		линейный / логарифмический
	Интервал свипирования		1 мс ... 500 с
	Частота		Внутри диапазона частот
Пачки импульсов	Режим		N циклов, непрерывный
	Количество импульсов		1 ... 1 000 000
	Период		1 мкс ... 500 с
	Задержка		0...100 с
	Источник запуска		внутренний, ручной
ЦИФРОВОЙ ВОЛЬТМЕТР	Источник		аналоговые каналы (CH1 ~ CH4)
	Функция измерения		DC, DC RMS, AC RMS
	Разрешение		ACV / DCV: 3 бита
	Режим измерения		диаграмма, превшение свыше 3 сек
ЧАСТОТОМЕР	Общие параметры	Источник	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
		Разрешение	6 бит, пользовательская
		Максимальная частота	максимальная частота аналогового канала
	Функция измерения		частота, период, счет ипульсов
	Суммирование	Источник	48-бит счетчика
	Суммирование	Фронт	подсчет количества нарастающих фронтов
	Временная база		внутренний источник опорной частоты
Дисплей	Тип дисплея		диагональ 9", емкостной сенсорный мультитач
	Разрешение дисплея		1024 (по горизонтали) × 600 (по вертикали) точек
	Сетка		10 делений (по вертикали) x 8 делений (по горизонтали)
	Послесвечение		выкл; от 100 мс до 10 с; бесконечно
	Яркость		256 уровней (ЖК HDMI)
Энергонезавсисмая память	Формат сохранения	настройки	setup (*.stp)
		изображения	image (.png, .bmp, .tif, .jpg)
		осциллограммы и данные	CSV waveform data (.csv), binary waveform data (.bin, .wfm), list data (.csv), reference waveform data (.ref, .csv, .bin), arbitrary waveform data (.arb)
	Опорные осциллограммы		10 осциллограмм
Порты ввода/вывода	USB 2.0 Hi-speed Host		1 на передней панели
	USB 2.0 Hi-speed Device		1 на задней панели (совместимость с USBTMC)
	LAN		1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C)
	GPIB		адаптер USB-GPIB (опция)
	WEB интерфейс		поддержка VNC Web
	HDMI видеовыход		1 на передней панели (HDMI 1.4b, A plug)
	Aux Output комбинированный выход	Разъем	BNC на задней панели: Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND)
		Выход синхронизации (Trig Out)	Импульсный сигнал синхронизации
		Выход "Годен / Не годен" (Pass / Fail)	Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)
	Выход компенсации пробника	Частота	меандр 1 кГц
	Выход компенсации пробника	Амплитуда	3 Вп-п
Питание	Напряжение		100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
	Потребляемая мощность		<75 Вт
	Предохранитель		4 A, T тип, 250 В
Массо-габаритные параметры	Габаритные размеры (ШВГ)		367 мм × 200 мм × 130 мм
	Вес		3,5 кг без упаковки 5,8 кг с упаковкой

Количество каналов	2+16
Частота дискретизации на канал	1 ГГц
Тип осциллографа	запоминающий
Полоса пропускания	70 МГц
Синхронизация (запуск)	авто, однократный, по ТВ-сигналу (видеосигналу), по длительности импульса, по нарушению времени становления/удержания, по ранту, по условиям последовательных шин, по фронту
Интерфейс	LAN, USB
Максимальная частота дискретизации	8 ГГц
Скорость захвата осциллограмм	500 000 осц/сек
Масса, кг	3,5

Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».

Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.

Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».

Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:

Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.

Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:

Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
