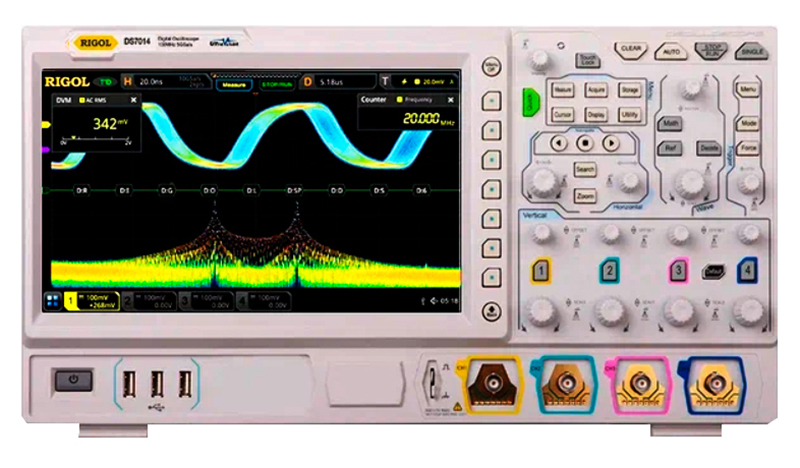

RIGOL DS7014 высокопроизводительный многофункциональный цифровой запоминающий осциллограф формата "4 прибора-в -1-ом-корпусе" с улучшенным дизайном и эргономикой управления.
Цифровой запоминающий осциллограф RIGOL DS7014 внесен в Госреестр СИ РФ за № 82665-21. Срок действия Свидетельства об утверждении типа СИ определен до 13.08.2026. Установленный межповерочный интервал - 1 год.
Цифровой осциллограф смешанных сигналов RIGOL DS7014 внесен в Госреестр СИ РФ за № 82665-21. Срок действия Свидетельства об утверждении типа СИ определен до 13.08.2026. Установленный межповерочный интервал - 1 год.
Осциллограф RIGOL DS7014 предоставляет специалистам 4 аналоговых входных канала плюс порт для внешнего запуска. В корпусе изделия установлен большой цветной сенсорный емкостной дисплей с диагональю 10.1” типа «мультитач» с разрешением 1024 х 600 пикс. Прибор имеет небольшие габариты: 410мм(Ш) х 224мм(В) х 135мм(Г), вес нетто - 3,9 кг.
Помимо большого экрана с улучшенным цветом БПФ (FFT), модель RIGOL DS7014 имеет расширенный набор поворотных ручек и кнопок, возможность подключения мыши и ДУ (например, с мобильного телефона). В моделях приборов аппаратной линейки RIGOL DS7000 отсутствуют опции цифровых каналов и встроенного источника сигналов (генератора сигналов).
Осциллограф RIGOL DS7014 функционирует на основе сочетания высокотехничной платформы отображения сигналов RIGOL UltraVision II и фирменного чипа RIGOL PHOENIX, благодаря чему имеет продвинутые технические характеристики: большую длину записи, поддержку анализа протоколов для современных распространенных каналов связи, наличие оперативной памяти измерительного оборудования для многоциклового тестирования высокочастотных сигналов без ограничения эффектов осциллограмм видимых на экране, скорость захвата сигнала более 600 000 осц/с и др.
Особенности и преимущества RIGOL DSO7014
- комбинированный прибор формата "4 - в -1" (осциллограф, анализатор протоколов, вольтметр,, частотомер);
- верхняя граница полосы пропускания может быть опционально увеличена до значений: 200 МГц, 350 МГц или 500 Мгц.
- большая глубина памяти 500 М (опция) в режиме работы 1-го канала;
- время нарастания фронта с 10% до 90% - не более 3,50 нс
- эргономичный и интуитивно понятный пользовательский интерфейс, сенсорное и дистанционное управление;
- функция анализа протоколов для современных распространенных каналов связи;
- скорость захвата сигнала более 600 000 осц/с;
- большой емкостный экран 10,1” с улучшенным цветом
- БПФ (FFT) - до 1 млн. точек точности разрешения.
|
Полоса пропускания |
100 MГц (увеличение до 200 МГц, до 350 МГц или до 500 МГц (опционально); |
|
|||
|
Режим дискретизации |
Реальное время |
|
|||
| Время нарастания фронта 10% -90% | <= 3,5 нс | ||||
|
Количество каналов |
4 аналоговых + внешний запуск |
|
|||
|
Макс. скорость захвата осциллограмм |
до 600 000 осц./сек |
|
|||
|
Регистрация |
Режим |
Обычный Пиковый детектор: 400 пс Усреднение (2, 4, 8, 16…65536 выборок) |
|
||
|
Макс. дискретизация (реальное время) |
10 Гвыб/сек (5 Гвыб/сек - два канала; 2,5 Гвыб/сек - четыре канала) |
||||
|
Глубина записи |
100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - штатно 250 М точек (125 М точек - два канала; 50 М точек - четыре канала) - опция 2RL 500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция 5RL |
||||
|
Параметры вертикальной системы |
Связь по входу |
открытый, закрытый |
|||
|
Входной импеданс |
1 MОм ±1% || 17 пФ ±3 пФ |
|
|||
|
Учет ослабления пробников |
0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, и 1000X |
|
|||
|
Определение пробников |
автоматическое определение пробников Rigol |
|
|||
|
Макс. входное напряжение |
1 МОм |
300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
|
||
|
50 Ом |
5 Вскз |
|
|||
|
Вертикальное разрешение |
8 бит |
|
|||
|
Вертикальное отклонение |
1 МОм |
1 мВ/дел ~ 10 В/дел |
|
||
|
50 Ом |
1 мВ/дел ~ 1 В/дел |
|
|||
|
Диапазон смещения |
1 МОм |
±1 В (1 мВ/дел ~ 80 мВ/дел) ±30 В (51 мВ/дел ~280 мВ/дел) ±100 В (285 мВ/дел ~ 10 В/дел ) |
|
||
|
50 Ом |
±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел) |
|
|||
|
Динамический диапазон |
±5 дел (8 бит) |
|
|||
|
Ограничение полосы пропускания |
20 МГц |
|
|||
|
Погрешность коэфф. усиления |
±2% от полной шкалы |
|
|||
|
Погрешность смещения |
<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
|
|||
|
ESD защита |
±8 кВ (на входе BNC) |
|
|||
|
Изоляция между каналами |
≥40 дБ |
|
|||
|
Параметры горизонтальной системы |
Коэффициент развертки |
5 нс/дел ~ 1000 с/дел |
|||
|
Временное разрешение |
10 пс (100 Гвыб/сек) |
|
|||
|
Погрешность временной базы |
±2 ppm ± 2 ppm/год |
||||
|
Максимальная задержка |
Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел |
|
|||
|
Диапазон коррекции смещения между каналами |
±100 нс |
|
|||
|
Режимы |
Y-T, X-Y, самописец (≥200 мс/дел) |
|
|||
|
Измерения |
Курсорные |
Количество курсоров |
2 пары XY курсоров |
|
|
|
Режимы |
ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
|
|||
|
Измерения в X-Y режиме |
X = Канал 1, Y = Канал 2 |
||||
|
Автоматические |
Количество автоизмерений |
41 тип |
|
||
|
Источник |
аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4) |
|
|||
|
Режим измерения |
обычный с повышенной точностью (по всей длине памяти) |
|
|||
|
Макс. количество отображаемых на канал |
33 типа |
|
|||
|
Вертикальные |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev |
|
|||
|
Горизонтальные |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
|
|||
|
Другие |
Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) |
|
|||
|
Анализ |
частотомер, цифровой вольтметр, анализ мощности, гистограмма |
|
|||
|
Статистика |
текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени |
|
|||
|
Математические операции |
Количество отображаемых одновременно |
4 |
|
||
|
Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B |
|
|||
|
Цветовая градация |
Поддерживается в математических операциях, в т.ч. БПФ |
|
|||
|
БПФ (FFT) |
Макс.длина |
1 М точек |
|
||
|
Тип окна |
прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник |
|
|||
|
Представление |
полный дисплей, половина дисплея |
|
|||
|
Поиск пиков |
макс. 11 пиков |
|
|||
|
Поиск и навигация |
Тип |
фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI |
|
||
|
Отображение |
таблица событий |
|
|||
|
Кнопки навигации |
перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям |
|
|||
|
Анализ осциллограмм |
Pass / Fail |
Источник: |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
Гистограмма |
Источник |
аналоговые каналы (CH1 ~ CH4), результат автоизмерений |
|
||
|
Тип |
горизонтальные, вертикальные, измерение |
|
|||
|
Измерение |
сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма |
|
|||
|
Режим |
во всех режимах, включая ZOOM, XY, ROLL |
|
|||
|
Цветовая градация |
Источник |
аналоговые каналы (CH1 ~ CH4) |
|
||
|
Темы |
температура, интенсивность |
|
|||
|
Режим |
во всех режимах |
|
|||
|
Декодирование |
Стандартно |
Параллельно (до 20 бит) |
|
||
|
Опционально |
RS-232 / UART декодирование - опция DS7000-COMP I²C / SPI декодирование - опция DS7000-EMBD LIN / CAN декодирование - опция DS7000-AUTO FlexRay декодирование - опция DS7000-FLEX I²S декодирование - опция DS7000-AUDIO MIL-STD-1553 декодирование - опция DS7000-AERO |
||||
Система запуска
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4), внешний запуск, по сети |
|
|
|
|
Режим запуска |
Авто, обычный, одиночный |
|
|
|
|
Тип связи |
AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц) |
|
|
|
|
Шумовая режекция |
Вкл / Выкл |
|
|
|
|
Блокировка уровня запуска |
8 нс ~ 10 с |
|
|
|
|
Полоса запуска |
Внутренний |
аналоговая полоса осциллографа |
|
|
|
Внешний |
200 МГц |
|
|
|
|
Чувствительность триггера |
Внутренний |
<10 мВ/дел: 1 деление или 5 мВп-п что меньше |
|
|
|
Внешний |
200 мВп-п (DC ~ 100 МГц) |
|
|
|
|
Диапазон уровня запуска |
Внутренний |
±5 делений от центра экрана |
|
|
|
Внешний |
±8 В |
|
|
|
|
Сеть |
фикс. 50% |
|
|
|
|
Типы запуска |
Штатно: запуск по фронту, длительности импульса, скорости
нарастания, видео, шаблону, длительности события, истечению времени, ранту,
окну, задержке, установке / удержанию и N фронту |
|
|
|
|
Запуск по фронту |
Тип фронта |
нарастающий, спадающий, нарастающий & спадающий |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
|
Запуск по длительности импульса |
Условие запуска |
положительная полярность импульса: >, <, = |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
|
Запуск по скорости нарастания |
Условие запуска |
положительная или отрицательная полярность: >, <, внутри диапазона <> |
|
|
|
Диапазон установок |
800 пс ~ 10 с |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
||
|
Запуск по видеосигналу |
Система |
NTSC, PAL и SECAM |
|
|
|
Стандарт |
480P, 576P HDTV |
|
||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
||
|
Запуск по шаблону |
Установка шаблона |
H, L, X, нарастающий фронт, спадающий фронт |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
||
|
Запуск по длительности события |
Установка |
H, L, X |
|
|
|
Условие запуска |
>, <, внутри интервала<>, вне интервала >< |
|
||
|
Ширина окна (время) |
8 нс ~ 4 с |
|
||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
||
|
Запуск по истечении времени (TimeOut) |
Тип фронта |
нарастающий, спадающий, нарастающий & спадающий |
|
|
|
Время |
16 нс ~ 10 с |
|
||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
||
|
Запуск по ранту |
Условие |
прохождение через заданный уровень |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
||
|
Запуск по окну |
Тип фронта |
нарастающий, спадающий |
|
|
|
Позиция запуска |
вход, выход, время |
|
||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
||
|
Запуск по задержке |
Фронт |
нарастающий, спадающий |
|
|
|
Условие задержки |
>, <, внутри интервала<>, вне интервала >< |
|
||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
||
|
Запуск Установка / Удержание |
Фронт |
нарастающий, спадающий |
|
|
|
Установка времени |
16 нс ~ 10 с |
|
||
|
Запуск по N фронту |
Тип фронта |
нарастающий, спадающий |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
||
|
||||
|
Запуск Установка / Удержание (Setup / Hold) |
Установка |
H, L |
|
|
|
Условие |
< |
|
|
|
|
Время установки / удержания |
8 нс ~ 1 с |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
|
RS-232/UART запуск |
Условие запуска |
Start, Error, Check Error, Data |
|
|
|
||||
|
Скорость |
до 20 Мбит/сек |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
|
I²C запуск |
Условие запуска |
Start, Restart, Stop, Missing Ack, Address, Data, Address & Data |
|
|
|
Разрядность адреса |
7 бит, 8 бит, 10 бит |
|
|
|
|
Длина |
1 ~ 5 байт |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
|
SPI запуск |
Условие запуска |
CS, TimeOut |
|
|
|
Разрядностья |
4 бит ~ 32 бит |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
|
CAN запуск |
Условие запуска |
начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random |
|
|
|
Тип сигнала |
CAN_H, CAN_L, TX/RX, DIFF |
|
|
|
|
Скорость |
до 5 Мбит/сек |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
|
FlexRay запуск |
Условие запуска |
Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err). |
|
|
|
Скорость |
до 10 Мбит/сек |
|
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
|
|
|
LIN запуск |
Условие запуска |
Sync, ID, Data, Data&ID, Wakeup, Sleep, Error |
|
|
|
Скорость |
до 20 Мбит/сек |
|
||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
||
|
I²S запуск |
Тип канала |
левый, правый, левый и правый |
|
|
|
Условие сравнения |
＝, ≠, ＞, ＜, ＜＞, ＞＜ |
|
||
|
Режимы |
I²S, LJ, RJ |
|
||
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
||
|
MIL-STD-1553 запуск (опция DS7000-AERO) |
Условие запуска |
Data Sync, Cmd Sync, все поля синхронизации All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности) |
|
|
|
Источник запуска |
аналоговые каналы (CH1 ~ CH4) |
|
||
Цифровой вольтметр
|
Источник |
аналоговые каналы (CH1 ~ CH4) |
|
Функция измерения |
DC, DC RMS, AC RMS |
|
Разрешение |
ACV/DCV: 3 бита |
|
Режим измерения |
диаграмма |
|
Общие параметры |
Источник |
аналоговые каналы (CH1 ~ CH4) |
|
Разрешение |
6 бит, пользовательская |
|
|
Макс. частота |
макс. частота аналогового канала |
|
|
Функция измерения |
частота. период, счет импульсов |
|
|
Суммирование |
Источник |
48-бит счетчика |
|
Фронт |
подсчет количества нарастающих фронтов |
|
|
Временная база |
внутренний источник опорной частоты |
|
Основные технические характеристики
|
Тип дисплея |
диагональ 10,1" , емкостной сенсорный мультитач |
|
Разрешение дисплея |
1024 (по горизонтали) × 600 (по вертикали) точек |
|
Сетка |
10 делений (по вертикали) x 8 делений (по горизонтали) |
|
Послесвечение |
выкл; от 100 мс до 10 с; бесконечно |
|
Яркость |
256 уровней (ЖК HDMI) |
Энергонезавсисмая память
|
Формат сохранения |
настройки |
setup (*.stp) |
|
изображения |
image (*.png, *.bmp, *.tif, *.jpg) |
|
|
осциллограммы и данные |
CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
|
|
Опорные осциллограммы |
10 осциллограмм |
|
Порты ввода / вывода
|
USB 2.0 Hi-speed Host |
4 (3 на передней панели, 1 на задней панели) |
|
|
USB 2.0 Hi-speed Device |
1 на задней панели (совместимость с USBTMC) |
|
|
1 на задней панели (10 / 100 / 1000-порт, поддержка LXI-C) |
||
|
адаптер USB-GPIB (опция) |
||
|
WEB интерфейс |
поддержка VNC Web |
|
|
HDMI видеовыход |
1 на задней панели (HDMI 1.4b, A plug) |
|
|
Aux Output комбинированный выход |
Разъем |
BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) |
|
Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации |
|
|
Выход "Годен / Не годен" (Pass / Fail) |
Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс |
|
|
Выход компенсации пробника |
Частота |
меандр 1 кГц |
|
Амплитуда |
3 Вп-п |
|
Питание
|
Напряжение |
100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
|
Потребляемая мощность |
<200 Вт |
|
Предохранитель |
3,15 A, T тип, 250 В |
Массо-габаритные параметры
|
Габаритные размеры |
410 мм × 224 мм × 135 мм (Ш*В*Г) |
|
Вес |
3,9 кг без упаковки 7,1 кг с упаковкой |
Стандартная комплектация
- осциллограф
- осциллографические щупы – 4 шт. пассивных (500 МГц) RP3500A
- Крышка на переднюю панель
- сетевой кабель
- USB кабель для подключения к ПК
- краткое руководство по эксплуатации
Дополнительная комплектация
|
Название опции |
Код опции |
|
Опции расширения полосы пропускания |
|
|
Расширение полосы пропускания со 100 МГц до 200 МГц |
DS7000-BW1T2 |
|
Расширение полосы пропускания со 100 МГц до 350 МГц |
DS7000-BW1T3 |
|
Расширение полосы пропускания со 100 МГц до 500 МГц |
DS7000-BW1T5 |
|
Расширение полосы пропускания со 200 МГц до 350 МГц |
DS7000-BW2T3 |
|
Расширение полосы пропускания со 200 МГц до 500 МГц |
DS7000-BW2T5 |
|
Расширение полосы пропускания со 350 МГц до 500 МГц |
DS7000-BW3T5 |
|
Опции увеличения глубины записи |
|
|
Максимальная глубина записи 250 М точек |
DS7000-2RL |
|
Максимальная глубина записи 500 М точек |
DS7000-5RL |
|
Опция запуска и анализа протоколов последовательных шин |
|
|
Запуск и декодирование протоколов RS-232 / UART |
DS7000-COMP |
|
Запуск и декодирование протоколов I²C, SPI |
DS7000-EMBD |
|
Запуск и декодирование протоколов CAN, LIN |
DS7000-AUTO |
|
Запуск и декодирование протоколов FlexRay |
DS7000-FLEX |
|
Запуск и декодирование протоколов I²S |
DS7000-AUDIO |
|
Запуск и декодирование протоколов MIL-STD-1553 |
DS7000-AERO |
|
Опции расширения функциональности |
|
|
Анализ источников питания |
DS7000-PWR |
|
Комплект опций |
|
|
Комплект опций: DS7000-COMP, DS7000-EMBD, DS7000-AUTO, DS7000-FLEX, DS7000-AUDIO, DS7000-AERO, MSO7000-AWG, DS7000-PWR |
DS7000-BND |
|
Рекомендуемые аксессуары |
|
|
Активный дифференциальный пробник (1,5 ГГц) |
RP7150 |
|
Активный пробник (1,5 ГГц) |
RP7150S |
|
Активный пробник (800 МГц) |
RP7080 |
|
Активный пробник (800 МГц) |
RP7080S |
|
Пассивный пробник (1,5 ГГц) |
RP6150A |
|
Пассивный пробник (600 МГц) |
RP5600A |
|
Датчики ближнего поля |
NFP-3 |
|
Токовый пробник |
RP1001C |
|
Токовый пробник |
RP1002C |
|
Токовый пробник |
RP1003C |
|
Токовый пробник |
RP1004C |
|
Токовый пробник |
RP1005C |
|
Блок питания для токовых пробников |
RP1000P |
|
Высоковольтный дифференциальный пробник |
RP1025D |
|
Высоковольтный дифференциальный пробник |
RP1050D |
|
Высоковольтный дифференциальный пробник |
RP1100D |
|
Пассивный пробник |
RP3500A |
|
Высоковольтный пробник |
RP1018H |
|
Высоковольтный пробник |
RP1300H |
|
Высоковольтный пробник |
RP1010H |
|
Высоковольтный пробник |
RP1050H |
|
Адаптер 50 Ом |
ADP0150BNC |
|
Комплект для монтажа в стойку |
DS7000-RM |
|
Адаптер USB-GPIB |
USB-GPIB |
|
Опции расширения функциональности |
|
|
Анализ источников питания |
DS7000-PWR |
|
Активный пробник (800 МГц) |
RP7080S |
|
Пассивный пробник (1,5 ГГц) |
RP6150A |
|
Пассивный пробник (600 МГц) |
RP5600A |
|
Датчики ближнего поля |
NFP-3 |
|
Токовый пробник |
RP1005C |
|
Блок питания для токовых пробников |
RP1000P |
|
Высоковольтный дифференциальный пробник |
RP1025D |
|
Высоковольтный дифференциальный пробник |
RP1050D |
|
Высоковольтный дифференциальный пробник |
RP1100D |
|
Пассивный пробник |
RP3500A |
|
Высоковольтный пробник |
RP1018H |
|
Высоковольтный пробник |
RP1300H |
|
Количество каналов
|
4 |
|
Частота дискретизации на канал
|
1 ГГц |
|
Тип осциллографа
|
запоминающий |
|
Полоса пропускания
|
100 МГц |
|
Синхронизация (запуск)
|
авто, однократный, по ТВ-сигналу (видеосигналу), по длительности импульса, по нарушению времени становления/удержания, по ранту, по условиям последовательных шин, по фронту |
|
Интерфейс
|
LAN, USB |
|
Максимальная частота дискретизации
|
10 ГГц |
|
Скорость захвата осциллограмм
|
600 000 осц/сек |
|
Масса, кг
|
3,9 |
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
Другие товары группы «Осциллографы цифровые и аналоговые»
Другие товары бренда «RIGOL»
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
