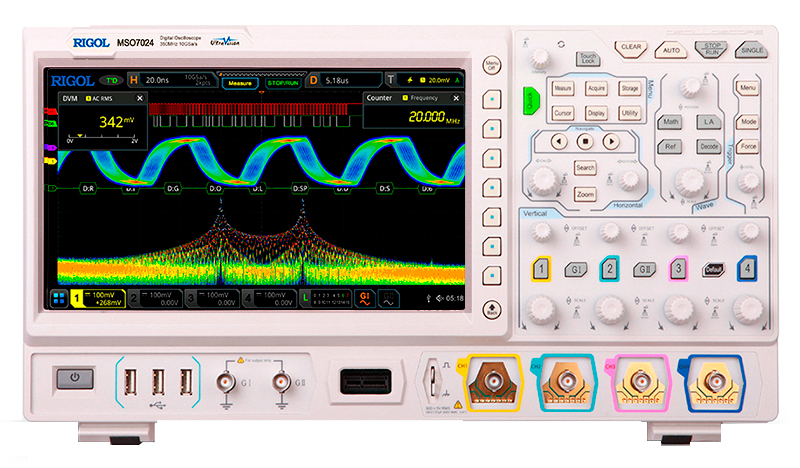

RIGOL MSO7024 осциллограф смешанных сигналов с сенсорным экраном

Артикул: 00000195620

Характеристики

Количество каналов

—

4+16

Частота дискретизации на канал

—

1 ГГц

Тип осциллографа

—

смешанных сигналов

Полоса пропускания

—

200 МГц

Синхронизация (запуск)

—

авто, однократный, по ТВ-сигналу (видеосигналу), по длительности импульса, по нарушению времени становления/удержания, по ранту, по условиям последовательных шин, по фронту

Все характеристики

647 539 ₽

Варианты цен

647 539 ₽

Подробности

Под заказ

Заказать

Наши менеджеры обязательно свяжутся с вами для уточнения условий заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

RIGOL MSO7024 высокопроизводительный многофункциональный цифровой осциллограф смешанных сигналов формата "6-приборов-в-1-ом-корпусе" с улучшенным дизайном и эргономикой управления.

Цифровой осциллограф смешанных сигналов RIGOL MSO7024 внесен в Госреестр СИ РФ за № 82665-21. Срок действия Свидетельства об утверждении типа СИ определен до 13.08.2026. Установленный межповерочный интервал - 1 год.

Данный прибор является реализацией средней модели устройства из подгруппы осциллографов смешанных сигналов (MSO), в общей аппаратной линейке устройств RIGOL MSO/DS7000, с максимальной верхней границей полосы пропускания в 200 МГц (опуионально может быть увеличена до 350 МГц или до 500 МГц).

Осциллограф RIGOL MSO7024 предоставляет специалистам 4 аналоговых и 16 цифровых входных каналов плюс порт для внешнего запуска. В корпусе изделия установлен большой цветной сенсорный емкостной дисплей с диагональю 10.1” типа «мультитач» с разрешением 1024 х 600 пикс. Прибор имеет небольшие габариты: 410мм (Ш) х 224мм(В) х 135мм(Г) ; вес нетто - 3,9 кг.

Помимо большого экрана с улучшенным методом цветопередачи, модель осциллографа RIGOL MSO7024 имеет расширенный набор поворотных ручек и кнопок управления, возможность подключения мыши и ДУ (например, с мобильного телефона).

В моделях приборов аппаратной линейки RIGOL MSO7000 опционально может быть активирован встроенный источник сигналов (генератор сигналов, 2 канала, полоса до 25 МГц); .

Осциллограф RIGOL MSO7024 функционирует на основе сочетания высокотехничной платформы отображения сигналов RIGOL UltraVision II и собственного электронного чипа RIGOL PHOENIX, благодаря чему имеет продвинутые технические характеристики: большую длину записи, поддержку анализа протоколов для современных и широко распространенных каналов связи, наличие собственной оперативной памяти для проведения многоциклового тестирования высокочастотных сигналов, скорость захвата сигнала не более 600 000 осц/с и другие особенности.

Особенности и преимущества осциллографа RIGOL MSO7024

комбинированный прибор формата "6 - в -1" (запоминающий осциллограф аналоговых сигналов, 16-ти канальный логический анализатор, анализатор протоколов, вольтметр, частотомер, встроенный генератор сигналов (опция);
большая глубина записи для аналоговых каналов 500 М точек в одноканальном режиме работы (опция);
глубина памяти цифровых каналов - 62,5 М точек на каждый канал из 16-ти возможных;
Аппаратная запись и воспроизведение сигналов в реальном времени: 450 000 осц/сек при работе 1 канала;
время нарастания фронта с 10% до 90% - не более 1,75 нс
эргономичный и интуитивно понятный пользовательский интерфейс, сенсорное и дистанционное управление;
функция анализа протоколов для современных распространенных каналов связи;
скорость захвата сигнала до 600 000 осц/с;
большой емкостный экран 10,1” с улучшенным цветом
БПФ (FFT) - до 1 млн. точек точности разрешения.

Цифровой осциллограф смешанных сигналов RIGOL MSO7024

Серия: MSO7000 ;
Полоса пропускания: 200 МГц (опционально увеличение до 350 МГц или до 500 МГц);
Количество аналоговых каналов: 4 ;
Вертикальное разрешение АЦП: 8 бит;
Количество цифровых каналов: 16 (необходим опциональный пробник RPL2316);
Дискретизация: 10 ГВыб/с (1 канал), 5 ГВыб/с (2 канала), 2.5 ГВыб/с(3 или 4 канала вместе);
Глубина памяти стандартнр: 100 Мб (1 канал), 50 Мб (2 канала), 25 Мб (3 или 4 канала вместе);
Глубина памяти опция DS700-2RL ; 250 Мб (1 канал), 125 Мб (2 канала), 62, 5 Мб (3 или 4 канала вместе);
лубина памяти опция\ DS700-5RL ; 500 Мб (1 канал), 250 Мб (2 канала), 125 Мб (3 или 4 канала вместе);
Глубина памяти цифровых каналов: 62,5 Мб на все цифровые каналы (стандартно);
Развязка входа: DC, AC;
Входной импеданс: 1 МОм ± 1 %, 50 Ом ± 1 %; 17 пФ ± 3 пФ;
Установка коэффициента затухания датчика: 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X;
Максимальное входное напряжение: 300 Vrms CAT I (1 МОм), 5 Vrms (50 Ом);
Скорость захвата осциллограмм: ≤ 600 00 осц./с:
Скорость захвата осциллограмм в реальном времени (1 канал)Ж ≤ 450 000 осц./с ;
Встроенный генератор сигналов произвольной формы: опция:
Число выходных каналов генератора: 2 ;
Полоса пропускани: 25 МГц;
Предустановленные формы цифровых сигналов: 13 форм;
Частота дискретизации выходного сигнала генератора: 200 МГц;
Встроенный цифровой вольтметр: стандартно ;
Индикация: 3 цифры;
Виды измеряемых ЭМ-сигналов: DC / AC RMS / C+DC RMS ;
Встроенный высокоточный частотомер: стандартно;
Отображение значений частоты: 3 цифры - стандартно, 6 цифр - опция;
Статистические функции частотомера: выборка максимального и минимального значения;
Встроенный 16-ти канальный логический анализатор: стандартно (нужен опциональный пробник);
Разрешение: 1 ьит;
Встроенный анализатор цифровых протоколов; опция.

Комплектация

цифровой осциллограф RIGOL MSO7024 - 1 шт
щупы для осциллографа - 4 шт
кабель питания - 1 шт
USB кабель - 1 шт
инструкция по эксплуатации - 1 шт

Дополнительная комплектация

Название опции	Код опции
Опции увеличения полосы пропускания
Увеличение полосы до 500 МГц	DS7000-BW2T5
Увеличение полосы до 350 МГц	DS7000-BW2T3
Название опции	Код опции
Опции увеличения глубины записи
Максимальная глубина записи 250 М точек	DS7000-2RL
Максимальная глубина записи 500 М точек	DS7000-5RL
Опция запуска и анализа протоколов последовательных шин
Запуск и декодирование протоколов RS-232 / UART	DS7000-COMP
Запуск и декодирование протоколов I²C, SPI	DS7000-EMBD
Запуск и декодирование протоколов CAN, LIN	DS7000-AUTO
Запуск и декодирование протоколов FlexRay	DS7000-FLEX
Запуск и декодирование протоколов I²S	DS7000-AUDIO
Запуск и декодирование протоколов MIL-STD-1553	DS7000-AERO
Опции расширения функциональности
Анализ источников питания	DS7000-PWR
Комплект опций
Комплект опций: DS7000-COMP, DS7000-EMBD, DS7000-AUTO, DS7000-FLEX, DS7000-AUDIO, DS7000-AERO, MSO7000-AWG, DS7000-PWR	DS7000-BND
Рекомендуемые аксессуары
Активный дифференциальный пробник (1,5 ГГц)	RP7150
Активный пробник (1,5 ГГц)	RP7150S
Активный пробник (800 МГц)	RP7080
Активный пробник (800 МГц)	RP7080S
Пассивный пробник (1,5 ГГц)	RP6150A
Пассивный пробник (600 МГц)	RP5600A
Датчики ближнего поля	NFP-3
Токовый пробник	RP1001C
Токовый пробник	RP1002C
Токовый пробник	RP1003C
Токовый пробник	P1004C
Токовый пробник	RP1005C
Блок питания для токовых пробников	RP1000P
Высоковольтный дифференциальный пробник	RP1025D
Высоковольтный дифференциальный пробник	RP1050D
Высоковольтный дифференциальный пробник	RP1100D
Пассивный пробник	RP3500A
Высоковольтный пробник	RP1018H
Высоковольтный пробник	RP1300H
Высоковольтный пробник	RP1010H
Высоковольтный пробник	RP1050H
Адаптер 50 Ом	ADP0150BNC
Комплект для монтажа в стойку	DS7000-RM
Адаптер USB-GPIB	USB-GPIB
Опции расширения функциональности
Анализ источников питания	DS7000-PWR
Активный пробник (800 МГц)	RP7080S
Пассивный пробник (1,5 ГГц)	RP6150A
Пассивный пробник (600 МГц)	RP5600A
Датчики ближнего поля	NFP-3
Токовый пробник	RP1005C
Блок питания для токовых пробников	RP1000P
Высоковольтный дифференциальный пробник	RP1025D
Высоковольтный дифференциальный пробник	RP1050D
Высоковольтный дифференциальный пробник	RP1100D
Пассивный пробник	RP3500A
Высоковольтный пробник	RP1018H
Высоковольтный пробник	RP1300H

Технические характеристики осциллографа RIGOL MSO7024

Характеристика			Значение
Полоса пропускания			200 MГц (опционально: 350 МГц или 500 МГц)
Режим дискретизации			Реальное время
Количество каналов			4 аналоговых + 16 цифровых + внешний запуск
Макс. скорость захвата осциллограмм			600000 осц./сек
Регистрация	Режим		Обычный Пиковый детектор: 400 пс Усреднение (2, 4, 8, 16…65536 выборок)
	Макс. дискретизация (реальное время)		Аналоговые каналы: 10 Гвыб/сек (5 Гвыб/сек - два канала; 2,5 Гвыб/сек - четыре канала)
			Цифровые каналы: 1,25 Гвыб/сек на канал
	Глубина записи		Аналоговые каналы: 100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - штатно 250 М точек (125 М точек - два канала; 50 М точек - четыре канала) - опция 2RL 500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опция 5RL
			Цифровые каналы: 62,5 М точек
Параметры вертикальной системы	Аналоговые каналы
	Связь по входу		открытый, закрытый
	Входной импеданс		1 MОм ±1% \|\| 17 пФ ±3 пФ
	Учет ослабления пробников		0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, и 1000X
	Определение пробников		автоматическое определение пробников Rigol
	Макс. входное напряжение	1 МОм	300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
		50 Ом	5 Вскз
	Вертикальное разрешение		8 бит
	Вертикальное отклонение	1 МОм	1 мВ/дел ~ 10 В/дел
		50 Ом	1 мВ/дел ~ 1 В/дел
	Диапазон смещения	1 МОм	±1 В (1 мВ/дел ~ 80 мВ/дел) ±30 В (51 мВ/дел ~280 мВ/дел) ±100 В (285 мВ/дел ~ 10 В/дел )
		50 Ом	±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел)
	Динамический диапазон		±5 дел (8 бит)
	Ограничение полосы пропускания		20 МГц, 250 МГц
	Погрешность коэфф. усиления		±2% от полной шкалы
	Погрешность смещения		<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
	ESD защита		±8 кВ (на входе BNC)
	Изоляция между каналами		≥40 дБ
	Цифровые каналы
	Группировка каналов		16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15)
	Диапазон порогов		±20 В с шагом 10 мВ
	Погрешность установки порога		±(100 мВ + 3% от установленного значения)
	Уровень порогов		TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
	Макс. входное напряжение		±40 В Впик; переходное перенапряжение 800 Впик
	Макс. динамический диапазон		±10 В + значение порога
	Мин. размах напряжения		500 мВп-п
	Входной импеданс		~101 кОм \|\| 8 пФ
	Вертикальное разрешение		1 бит
Параметры горизонтальной системы	Аналоговые каналы
	Коэффициент развертки		500 пс/дел ~ 1000 с/дел
	Временное разрешение		10 пс (100 Гвыб/сек)
	Погрешность временной баз		±2 ppm ± 2 ppm/год

	Максимальная задержка		Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел
	Диапазон коррекции смещения между каналами		±100 нс
	Режимы		Y-T, X-Y, самописец (≥200 мс/дел)
	Цифровые каналы
	Мин. определяемая длительность импульса		3,2 нс
	Макс. входная частота		500 МГц
	Задержка между каналами		1 нс (тип.), 2 нс (макс.)
Измерения	Курсорные		Количество курсоров	2 пары XY курсоров
			Режимы	ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения
			Измерения в X-Y режиме	X = Канал 1, Y = Канал 2


	Автоматические		Количество автоизмерений	41 тип
			Источник	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)
			Режим измерения	обычный с повышенной точностью (по всей длине памяти)
			Макс. количество отображаемых на канал	33 типа
			Вертикальные	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev
			Горизонтальные	Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
			Другие	Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓)
			Анализ	частотомер, цифровой вольтметр, анализ мощности, гистограмма
			Статистика	текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
Математические операции	Количество отображаемых одновременно		4
	Операции		A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B
	Цветовая градация		Поддерживается в математических операциях, в т.ч. БПФ
	БПФ (FFT)		Макс.длина	1 М точек
			Тип окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
			Представление	полный дисплей, половина дисплея
			Поиск пиков	макс. 11 пиков
Поиск и навигация	Тип		фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI
	Отображение		таблица событий
	Кнопки навигации		перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям
Анализ осциллограмм	Pass / Fail		Источник:	аналоговые каналы (CH1 ~ CH4)
	Гистограмма		Источник	аналоговые каналы (CH1 ~ CH4), результат автоизмерений
			Тип	горизонтальные, вертикальные, измерение
			Измерение	сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма
			Режим	во всех режимах, включая ZOOM, XY, ROLL
	Цветовая градация		Источник	аналоговые каналы (CH1 ~ CH4)
			Темы	температура, интенсивность
			Режим	во всех режимах
Декодирование	Стандартно		Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов)
	Опционально		RS-232 /UART декодирование - опция DS7000-COMP I²C /SPI декодирование - опция DS7000-EMBD LIN /CAN декодирование - опция DS7000-AUTO FlexRay декодирование - опция DS7000-FLEX I²S декодирование - опция DS7000-AUDIO MIL-STD-1553 декодирование - опция DS7000-AERO

Система запуска

Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети
Режим запуска	Авто, обычный, одиночный
Тип связи	AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц)
Шумовая режекция	Вкл / Выкл
Блокировка уровня запуска	8 нс ~ 10 с
Полоса запуска	Внутренний	аналоговая полоса осциллографа
Полоса запуска	Внешний	200 МГц
Чувствительность триггера	Внутренний	<10 мВ/дел: 1 деление или 5 мВп-п что меньше ≥10 мВ/дел: 0,5 делений
Чувствительность триггера	Внешний	200 мВп-п (DC ~ 100 МГц) 500 мВп-п (> 100 МГц)
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
	Внешний	±8 В
	Сеть	фикс. 50%
Типы запуска	Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
Запуск по фронту	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
Запуск по фронту	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по длительности импульса	Условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по скорости нарастания	Условие запуска	положительная или отрицательная полярность: >, <, внутри диапазона <>
	Диапазон установок	800 пс ~ 10 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу	Система	NTSC, PAL и SECAM
	Стандарт	480P, 576P HDTV
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону	Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
Запуск по шаблону	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по длительности события	Установка	H, L, X
	Условие запуска	>, <, внутри интервала<>, вне интервала ><
	Ширина окна (время)	8 нс ~ 4 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по истечении времени (TimeOut)	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
	Время	16 нс ~ 10 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по ранту	Условие	прохождение через заданный уровень
Запуск по ранту	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по окну	Тип фронта	нарастающий, спадающий
	Позиция запуска	вход, выход, время
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по задержке	Фронт	нарастающий, спадающий
	Условие задержки	>, <, внутри интервала<>, вне интервала ><
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск Установка / Удержание	Фронт	нарастающий, спадающий
Запуск Установка / Удержание	Установка времени	16 нс ~ 10 с
Запуск по N фронту	Тип фронта	нарастающий, спадающий
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск Установка / Удержание (Setup / Hold)	Установка	H, L
	Условие	<
	Время установки / удержания	8 нс ~ 1 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
RS-232/UART запуск (опция DS7000-COMP)	Условие запуска	Start, Error, Check Error, Data
	Условие запуска	Start, Error, Check Error, Data
	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
I²C запуск (опция DS7000-EMBD)	Условие запуска	Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
	Разрядность адреса	7 бит, 8 бит, 10 бит
	Длина	1 ~ 5 байт
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
SPI запуск (опция DS7000-EMBD)	Условие запуска	CS, TimeOut
	Разрядностья	4 бит ~ 32 бит
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
CAN запуск (опция DS7000-AUTO)	Условие запуска	начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random
	Тип сигнала	CAN_H, CAN_L, TX/RX, DIFF
	Скорость	до 5 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
FlexRay запуск (опция DS7000-FLEY)	Условие запуска	Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err).
	Скорость	до 10 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
LIN запуск (опция DS7000-AUTO)	Условие запуска	Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
I²C запуск (опция DS7000-AUDIO)	Тип канала	левый, правый, левый и правый
	Условие сравнения	＝, ≠, ＞, ＜, ＜＞, ＞＜
	Режимы	I²S, LJ, RJ
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
MIL-STD-1553 запуск (опция DS7000-AERO)	Условие запуска	Data Sync, Cmd Sync, все поля синхронизации All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности)
MIL-STD-1553 запуск (опция DS7000-AERO)	Источник запуска	аналоговые каналы (CH1 ~ CH4)

Встроенный генератор сигналов (только для MSO моделей серии)

Количество каналов		2
Частота дискретизации		200 Мвыб/сек
Вертикальное разрешение		14 бит
Максимальная частота		25 МГц
Стандартные формы		синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой
Встроенные формы		sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус
Синусоидальный сигнал	Диапазон	100 мГц...25 МГц
	Неравномерность	±0,5 дБ (относительно 1 кГц)
	Гармонические искажения	-40 дБн
	Негармонические искажения	-40 дБн
	Коэффициент гармоник	1%
	Отношение сигнал / шум	40 дБ
Прямоугольный / Импульсный сигнал	Диапазон прямоугольного сигнала	100 мГц...15 МГц
	Диапазон импульсного сигнала	100 мГц...1 МГц
	Время нарастания / спада	< 15 нс
	Выброс	< 5%
	Коэф. заполнения	50% фикс. - прямоугольный сигнал 10%...90% - импульсный сигнал
	Разрешение коэф. заполнения	1% или 10 нс, что больше
	Мин. длительность импульса	20 нс
	Разрешение длит. импульса	10 нс или 5 бит, что больше
	Джиттер	500 пс
Пилообразный сигнал	Диапазон	100 мГц...100 кГц
	Линейность	1%
	Симметрия	0%...100%
Шумовой сигнал	Полоса	<25 МГц
Встроенные формы	Диапазон	100 мГц...1 МГц
Произвольная форма	Диапазон	100 мГц...10 МГц
	Количество точек	2...16 К точек
	Доп. свойства	поддержка сохранения и загрузки форм
Частота	Точность	100 ppm (<10 кГц), 50 ppm (>10 кГц)
Частота	Разрешение	100 мГц или 4 бит, что больше
Амплитуда	Уровень	20 мВп-п ... 5 Вп-п (высокий импеданс) 10 мВп-п ... 2,5 Вп-п (50 Ом)
	Разрешение	100 мкВ или 3 бит, что больше
	Точность	2% (на частоте 1 кГц)
Смещение	Уровень	±2,5 В (высокий импеданс) ±1,25 В (50 Ом)
	Разрешение	100 мкВ или 3 бит, что больше
	Точность	2%
Модуляция	Тип	АМ, ЧМ, ШИМ
	АМ	Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120%
	ЧМ	Модул. сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота
	ШИМ	Модул. сигнал: прямоугольный с 50% коэф. заполнения Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... макс. несущая частота
Свипирование	Закон	линейный / логарифмический
	Интервал свипирования	1 мс ... 500 с
	Частота	Внутри диапазона частот
Пачки импульсов	Режим	N циклов, непрерывный
	Количество импульсов	1 ... 1 000 000
	Период	1 мкс ... 500 с
	Задержка	0...100 с
	Источник запуска	внутренний, ручной

Цифровой вольтметр

Источник	аналоговые каналы (CH1 ~ CH4)
Функция измерения	DC, DC RMS, AC RMS
Разрешение	ACV / DCV: 3 бита
Режим измерения	диаграмма

Частотомер

Общие параметры	Источник	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	Разрешение	6 бит, пользовательская
	Макс. частота	макс. частота аналогового канала
Функция измерения		частота. период, счет ипульсов
Суммирование	Источник	48-бит счетчика
Суммирование	Фронт	подсчет количества нарастающих фронтов
Временная база		внутренний источник опорной частоты

Другие технические характеристики

Дисплей

Тип дисплея	диагональ 10,1" , емкостной сенсорный мультитач
Разрешение дисплея	1024 (по горизонтали) × 600 (по вертикали) точек
Сетка	10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение	выкл; от 100 мс до 10 с; бесконечно
Яркость	256 уровней (ЖК HDMI)

Энергонезавсисмая память

Формат сохранения	настройки	setup (*.stp)
	изображения	image (.png, .bmp, .tif, .jpg)
	осциллограммы и данные	CSV waveform data (.csv), binary waveform data (.bin, .wfm), list data (.csv), reference waveform data (.ref, .csv, .bin), arbitrary waveform data (.arb)
Опорные осциллограммы	10 осциллограмм

Порты ввода/вывода

USB 2.0 Hi-speed Host		4 (3 на передней панели, 1 на задней панели)
USB 2.0 Hi-speed Device		1 на задней панели (совместимость с USBTMC)
LAN		1 на задней панели (10 / 100 / 1000-порт, поддержка LXI-C)
GPIB		адаптер USB-GPIB (опция)
WEB интерфейс		поддержка VNC Web
HDMI видеовыход		1 на задней панели (HDMI 1.4b, A plug)
Aux Output комбинированный выход	Разъем	BNC на задней панели: Vo (H) ≥2.5 В (открытый контур) ≥1.0 В (50 Ом - GND) Vo (L) ≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ом - GND)
	Выход синхронизации (Trig Out)	Импульсный сигнал синхронизации
	Выход "Годен / Не годен" (Pass / Fail)	Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс
Выход компенсации пробника	Частота	меандр 1 кГц
	Амплитуда	3 Вп-п

Питание

Напряжение	100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность	<200 Вт
Предохранитель	3,15 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры	410 мм × 224 мм × 135 мм (ШВГ)
Вес	3,9 кг без упаковки 7,1 кг с упаковкой

Количество каналов	4+16
Частота дискретизации на канал	1 ГГц
Тип осциллографа	смешанных сигналов
Полоса пропускания	200 МГц
Синхронизация (запуск)	авто, однократный, по ТВ-сигналу (видеосигналу), по длительности импульса, по нарушению времени становления/удержания, по ранту, по условиям последовательных шин, по фронту
Интерфейс	LAN, USB
Максимальная частота дискретизации	10 ГГц
Скорость захвата осциллограмм	600 000 осц/сек
Масса, кг	3,9

Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».

Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.

Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».

Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:

Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.

Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:

Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
