RIGOL DS2202A ифровой запоминающий осциллограф с полосой 200 МГц

DS2102A – цифровой запоминающий осциллограф

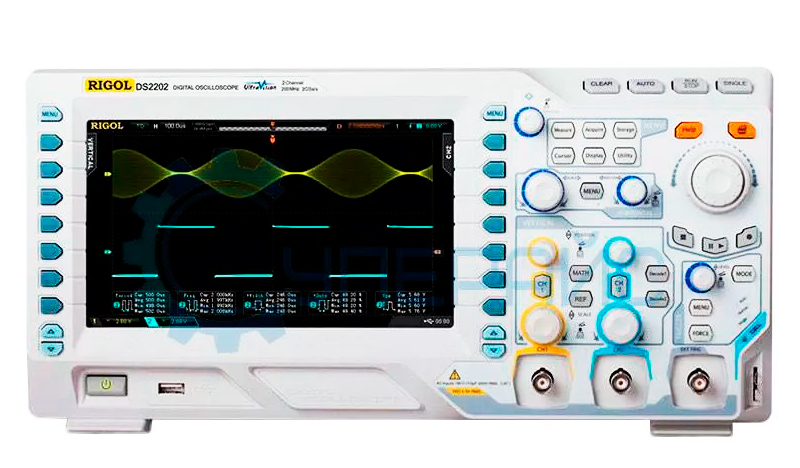

Осциллограф RIGOL DS2202A  – это двухканальная модель бюджетного ценового класса с полосой пропускания до 200 МГц, обладающая большой глубиной записи, высокой скоростью захвата и низким показателем времени нарастания переходной характеристики.

Благодаря таким характеристикам устройство RIGOL DS2202A способно с высокой точностью регистрировать сложные быстро меняющиеся во времени электронные сигналы. Наличие цветного широкоэкранного дисплея позволяет специалистам получить максимально подробную инфоинформативность и наглядность в сравнении с другими приборами бюджетного ценового класса.

Наличие функции регулируемого послесвечения обеспечивает отображение сигналов с 256-ю градациями яркости, в зависимости от интенсивности, упрощая измерение шумов и колебаний, а так же регистрацию редких событий.

Преимущества осциллографа RIGOL DS2202A

Технология UltraVision предоставляет:  расширенный набор средств для записи длинных сигналов, удобную навигацию по сохраненной осциллограмме, а также разнообразные режимы синхронизации, функции для математической обработки данных и их анализа.

Дистанционное управление цифровым осциллографом может осуществляться через интерфейсы LAN, USB или GPIB, в том числе (с задействованием опционального переходника) с помощью команд SCPI либо специализированного ПО Ultra Sigma от RIGOL, а также программных продуктов Keysight и National Instruments.

Наличие программных опций, которые активируются путем ввода ключей без обращения в сервисный центр, позволяет задействовать дополнительные режимы запуска и протокольного декодирования, а также наращивать глубину памяти, вплоть до максимально возможного значения.

Функциональные особенности

В отличие от моделей своей серии с меньшим частотным диапазоном (70 МГц и 100 МГц), у осциллографа RIGOL DS2202A предусмотрена возможность принудительного ограничения пропускания на уровне не только 20 VUw, но и 100 МГц.

Встроенный аппаратный частотомер позволяет контролировать частотные характеристики отслеживаемого сигнала, когда это невозможно выполнять с помощью курсорных функций, например, при детальном исследовании отдельных участков осциллограммы.

Модель осциллографа с индексом "A" отличается от базовой модификации (без такого обозначения) наличием  возможностьей для изменения входного импеданса через настройки. Этот параметр устанавливается на уровне 50 Ом или 1 Мом, в зависимости от особенностей входного сигнала и выбранного способа подключения – для оптимизации согласования при тестировании оборудования и устройств разных типов.

Часы реального времени, показания которых используются при сохранении снимков с экрана и записи осциллограмм, упрощают идентификацию сигналов и их последующую расшифровку.

Основные параметры осциллографа RIGOL DS 2202A

• 2 аналоговых канала и внешний запуск
• Полоса пропускания - 200 МГц.
• Частота дискретизации - 2 Гвыб/с (1 Гвыб/с на канал).
• Макс. память - 14 М (7 М на каждый канал), 56 M (28 М) - опция..
• Входной импеданс: 1 МОм или 50МОм.
• Скорость захвата 50 000 осц/сек.
• 256 градаций яркости.
• Расширенная синхронизация в т.ч. протоколы I2C, RS232, SPI, USB.
• UltraVision.
• Курсорные измерения.
• 24 автоизмерения.
• Матем. функции.
• БПФ .
• Интерполятор: линейный, Sin(x)/x.
• Усреднение.
• Пиковый детектор (500 пс).
• Покадровый регистратор (65000 кадров).
• Самописец.
• Тестирование в пределах Pass/Fail.
• Выход синхронизации.
• Интерфейс: USB-host, USB-device, LAN.
• Дисплей: 20 см

Стандартная комплектация осциллографа RIGOL DS2202A

• Осциллограф DS2102A;
• Осциллографические щупы – 2 шт.;
• Сетевой кабель;
• USB кабель для подключения к ПК;
• Краткое руководство по эксплуатации;

Дополнительная комплектация осциллографа DS2102A

• Комплект для монтажа в стойку RM-DS2000A;
• Адаптер USB-GPIB;
• Пассивный пробник RP2200;
• Пассивный пробник RP3300;
• Высоковольтный пробник RP1300H;
• Высоковольтный пробник RP1050H;
• Токовый пробник RP1001C;
• Токовый пробник RP1002C;
• Токовый пробник RP1003C;
• Токовый пробник RP1004C;
• Токовый пробник RP1005C;
• Блок питания для токовых пробников RP1000P;
• Дифференциальный высоковольтный пробник RP1025D;
• Дифференциальный высоковольтный пробник RP1050D;
• Дифференциальный высоковольтный пробник RP1100D;
• Адаптер 50 Ом RT50J;
• Опция расширения памяти до 56 М (1 канал) / 28 М (2 канала): MEM-DS2000A;
• Опция расширенного запуска: AT-DS200A;
• Опция декодирования сигналов последовательных шин I2C, RS232, SPI: SD-DS2000A;
• Опция анализа (запуск + декодирование) сигналов CAN-шин: CAN-DS2000A.

Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.

Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.

Технические характеристики осциллографа DS2202A

Характеристика	Значение
Полоса пропускания	200 MГц
Количество каналов	2 + внешний запуск
Регистрация
Режим	Обычный Пиковый детектор (500 пс - один канал, 1 нс - два канала) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
Макс. дискретизация (реальное время)	2 Гвыб/сек (1 Гвыб/сек - 2 канала)
Режим высокого разрешения	12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек
Вход
Связь по входу	открытый, закрытый, земля
Входной импеданс	1 MΩ±2% || 16 пФ ±3 пФ или 50 Ω±1,5%
Учет ослабления пробников	0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение	300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания	20 МГц, полный диапазон
Параметры горизонтальной системы
Скорость захвата осциллограмм	50 000 осц./сек
Интерполяция	(sin x)/x
Глубина записи	14 М (1 канал) или 7 М (2 коанала) - стандартно; опция - 56 М (1 канал) или 28М (2 канала);
Коэффициент развертки	5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы	±25 ppm
Максимальная задержка	Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с
Режимы	Y-T, X-Y, самописец, задержка
Параметры вертикальной системы
Вертикальное разрешение	8 бит
Вертикальное отклонение	500 мкВ/дел ~ 10 В/дел (1 MΩ) 500 мкВ/дел ~ 10 В/дел (50 Ω)
Диапазон смещения	±2 В (500 мкВ ~ 50 мВ), ±10 В (51 мВ ~ 200 мВ), ±50 В (205 мВ ~ 2 В ) ±100 В (2,05 В ~ 10 В )
Полоса пропускания для аналогового периодического сигнала	100 МГц
Полоса пропускания для однократного сигнала	Полный диапазон
Низкочастотный предел	≤5 Гц ( на входе BNC)
Время нарастания	≤5 нс (типичное)
Погрешность коэф.усиления	±2%
Погрешность смещения	±0,1 дел ±2 мВ ±1%смещения
Изоляция между каналами	≥40 дБ
Измерения
Курсорные	ручные (ΔV, ΔT, 1/ΔT), слежение, авто
Автоматические	Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
Отображение	5 измерений одновременно
Статистика	Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер	встроенный, 6 разрядов
Математические операции	A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
FFT окна	прямоугольник, Hanning, Blackman, Hamming
Логические операции	AND, OR, NOT, XOR
Математические функции	Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование	Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция)
Система запуска
Диапазон уровня запуска	Внутренний: ±5 делений от центра экрана EXT: ±4 В
Режим запуска	Авто, обычный, одиночный
Фильтрация	Срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска	100 нс ~ 10 с
Чувствительность триггера	1 дел (< 10 мВ); 0,3 дел (>10 мВ)
Запуск по фронту	нарастающий, спадающий, нарастающий&спадающий
Запуск по длительности импульса	условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	диапазон установок	2 нс ~ 4 с
Запуск по ранту	условие запуска	положительная или отрицательная полярность: >, <, внутри диапазона <>
	диапазон установок	2 нс ~ 4 с
Запуск по окну (опция AT-DS2000A)	Фронт	нарастающий, спадающий, нарастающий&спадающий
	Позиция запуска	Вход, выход, время
	Ширина окна (время)	16 нс ~ 4 с
Запуск по N фронту (опция AT-DS2000A)	Тип фронта	нарастающий, спадающий
	Время	16 нс ~ 10 с
	Номер фронта	1 ~ 65535
Запуск по видеосигналу	Cистема	NTSC, PAL и SECAM
	Cтандарт	480P, 576P, 720P, 1080P; 1080i HDTV (опция AT-DS2000A)
Запуск по шаблону	Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке (опция AT-DS2000A)	Фронт	нарастающий, спадающий
	Условие задержки	>, <, внутри интервала<>, вне интервала ><
	Длительность задержки	2 нс ~ 10 с
Запуск по истечении времени (TimeOut) (опция AT-DS2000A)	Фронт	нарастающий, спадающий, нарастающий&спадающий
	Установка времени	16 нс ~ 4 с
Запуск по длительности события (опция AT-DS2000A)	Установка	H, L, X
	Условие запуска	>, <, внутри интервала<>
	Длительность	2 нс ~ 10 с
Запуск Установка/Удержание (Setup/Hold)	Фронт	нарастающий, спадающий
	Установка	H, L
	Время установки	2 нс ~ 1 с
	Время удержания	2 нс ~ 1 с
RS232/UART запуск	Полярность	положительная, отрицательная
	Условие запуска	Start, Error, Check Error, Data
	Скорость	2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User
	Разрядность	5 bit, 6 bit, 7 bit, 8 bit
I2C запуск	Условие запуска	Start, Restart, Stop, Missing Ack, Address, Data, A&D
	Разрядность адреса	7 бит, 10 бит
	Диапазон	0 ~ 127, 0 ~ 1023
	Длина	1 ~ 5 байт
SPI запуск	Условие	TimeOut
	Значение удержания	100 нс ~ 1 нс
	Разрядность	4 бит ~ 32 бит
	Установка	H, L, X
USB запуск (опция AT-DS2000A)	Скорость сигнала	низкая, полная
