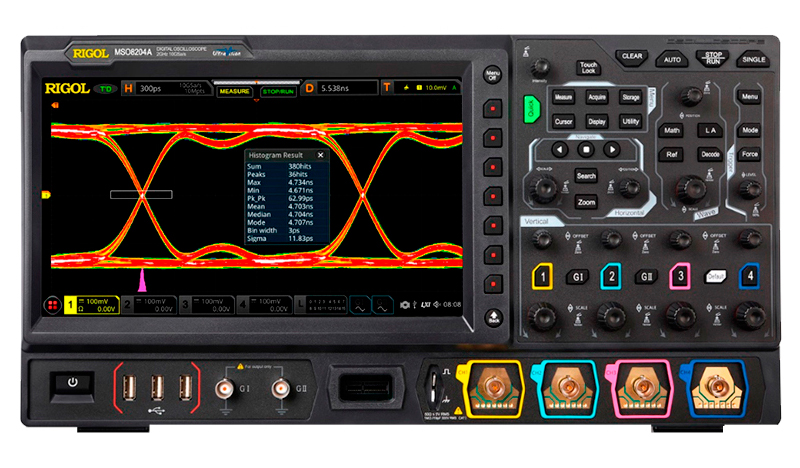

RIGOL MSO8204A осциллограф высокочастотный смешанных сигналов

Артикул: 00000244023

Характеристики

Количество каналов

—

4+16

Частота дискретизации на канал

—

2,5 ГГц

Тип осциллографа

—

смешанных сигналов

Полоса пропускания

—

2 ГГц

Синхронизация (запуск)

—

авто, однократный, по ТВ-сигналу (видеосигналу), по длительности импульса, по нарушению времени становления/удержания, по ранту, по условиям последовательных шин, по фронту

Все характеристики

2 200 953 ₽

Варианты цен

2 200 953 ₽

Подробности

Под заказ

Заказать

Наши менеджеры обязательно свяжутся с вами для уточнения условий заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Прибор RIGOL MSO8204A представляет собой старшую аппаратную реализацию в серии высокопроизводительных многофункциональных цифровых осциллографов смешанных сигналов высшего класса (HighEnd) RIGOL MSO8000A, реализованных в конструктивном исполнении по формату "7-приборов-в-1-ом-корпусе" с улучшенным дизайном и эргономикой управления.

Товарная линейка осциллографов RIGOL MSO8000A является аппаратным развитием предыдущего ряда приборов RIGOL MSO8000, главным образом, в части увеличения значений для верхней границы полосы пропускания по частоте для аналоговых входных каналов. В соответствие с данной концепцией, верхняя граница полосы пропускания старшей модели RIGOL MSO8204A при стандартном значении в 2,0 ГГц (такой же, как и у модели RIGOL MSO8104), может быть опционально расширена до 3 ГГц, но при условии включения в работу только одного аналогового канала из 4-х возможных.

Осциллограф RIGOL MSO8204A предоставляет специалистам 4 аналоговых и 16 цифровых входных каналов, плюс порт для внешнего запуска. В корпусе изделия установлен большой цветной сенсорный емкостной дисплей с диагональю 10.1” типа «мультитач» с разрешением 1024 х 600 пикс. Прибор имеет небольшие габариты: 410мм (Ш) х 224мм(В) х 135мм(Г) ; вес нетто - не более 4 кг.

Помимо большого сенсорного экрана с улучшенным методом цветопередачи, модель осциллографа RIGOL MSO8204A имеет расширенный набор поворотных ручек и кнопок управления, возможность подключения мыши и ДУ (например, с мобильного телефона).

В моделях приборов аппаратной линейки RIGOL MSO8000A опционально может быть активирован встроенный источник сигналов (генератор сигналов произвольной формы), 2 канала, полоса до 25 МГц); .

Осциллограф RIGOL MSO8204A функционирует на основе сочетания высокотехничной платформы отображения сигналов RIGOL UltraVision II и фирменного электронного чипа RIGOL PHOENIX, благодаря чему имеет продвинутые технические характеристики: большую длину записи, поддержку анализа протоколов для современных и широко распространенных каналов связи, наличие собственной оперативной памяти для проведения многоциклового тестирования высокочастотных сигналов, скорость захвата сигнала не более 600 000 осц/с и другие особенности.

Особенности и преимущества осциллографа RIGOL MSO8204A

комбинированный прибор формата "7 - в -1" (запоминающий осциллограф аналоговых сигналов, 16-ти канальный логический анализатор, анализатор частотного спектра, вольтметр, частотомер, встроенный генератор сигналов (опция) и анализатор сигналов цифровых протоколов (опция) ;
полоса пропускания - 2,0ГГц (стандартно), опционально увеличение до 3,0 ГГц (одноканадьный режим работы);
большая глубина записи для аналоговых каналов 500 М точек в одноканальном режиме работы;
глубина памяти цифровых каналов - 62,5 М точек на каждый канал из 16-ти возможных;
Аппаратная запись и воспроизведение сигналов в реальном времени: 450 000 осц/сек при работе 1 канала;
время нарастания фронта с 10% до 90% - не более 206 пс
эргономичный и интуитивно понятный пользовательский интерфейс, сенсорное и дистанционное управление;
функция анализа протоколов для современных распространенных каналов связи;
скорость захвата сигнала до 600 000 осц/с;
большой емкостный экран 10,1” с улучшенным цветом
БПФ (FFT) - до 1 млн. точек точности разрешения.

Цифровой осциллограф смешанных сигналов RIGOL MSO8204A

Серия: MSO8000A ;
Полоса пропускания: 2,0 ГГц (стандартно) опция до 3,0 ГГц;
Количество аналоговых каналов: 4 ;
Вертикальное разрешение АЦП: 8 бит;
Количество цифровых каналов: 16 (необходим опциональный пробник RPL2316);
Дискретизация: 10 ГВыб/с (1 канал), 5 ГВыб/с (2 канала), 2.5 ГВыб/с(3 или 4 канала вместе);
Глубина памяти стандартно: 500 Мб (1 канал), 250 Мб (2 канала), 125 Мб (3 или 4 канала вместе);
Глубина памяти цифровых каналов: 62,5 Мб на все цифровые каналы (стандартно);
Входные параметры
Развязка входа: DC, AC;
Входной импеданс: 1 МОм ± 1 %, 50 Ом ± 1 %; 17 пФ ± 3 пФ;
Установка коэффициента затухания датчика: 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X;
Максимальное входное напряжение: 300 Vrms CAT I (1 МОм), 5 Vrms (50 Ом);
Скорость захвата осциллограмм: ≤ 600 00 осц./с:
Скорость захвата осциллограмм в реальном времени (1 канал): ≤ 450 000 осц./с ;
Встроенный генератор сигналов произвольной формы: опция:
Число выходных каналов генератора: 2 ;
Полоса пропускания: 25 МГц;
Предустановленные формы цифровых сигналов: 13 форм;
Частота дискретизации выходного сигнала генератора: 200 МГц;
Встроенный цифровой вольтметр: стандартно ;
Индикация: 3 цифры;
Виды измеряемых ЭМ-сигналов: DC / AC RMS / AC+DC RMS ;
Встроенный высокоточный частотомер: стандартно;
Отображение значений частоты: 6 цифр стандартно;
Статистические функции частотомера: выборка максимального и минимального значения;
Встроенный 16-ти канальный логический анализатор: стандартно (нужен опциональный пробник);
Разрешение: 1 бит;
Встроенный анализатор цифровых протоколов; опция.

Комплектация

цифровой осциллограф RIGOL MSO8204A - 1 шт
пассивные щупы-пробники высокоимпедансные (500 МГц) PR3500A: - 4 шт;
пассивные щупы-пробники низкоимпедансные (1500 МГц) PR6150A: - 2 шт;
кабель питания - 1 шт;
USB кабель - 1 ш;
защитная крышка для лицевой панели MSO8000-FPC: 1 шт;
инструкция по эксплуатации - 1 шт

Дополнительная комплектация (опции
)

Название опции	Назначение опции опции
Опции расширения полосы пропускания
MSO8000А-BW20T30	Опция расширения полосы с 2,0 ГГц до 3,0 ГГц
Опции расширения функциональности
MSO8000-COMP	Опция анализа и запуска по шинам RS-232/UART
MSO8000-EMBD	Опция анализа и запуска по шинам I²C и SPI
MSO8000-AUTO	Опция анализа и запуска по шинам CAN и LIN
MSO8000-FLEX	Опция анализа и запуска по шинам FlexRay
MSO8000-AUDIO	Опция анализа и запуска по шинам I²S
MSO8000-AERO	Опция анализа и запуска по шинам MIL-STD-1553
MSO8000-AWG	Опция двухканального генератора сигналов
MSO8000-PWR	Опция анализа мощности
MSO8000-JITTER	Опция измерения джиттера и анализ глазковых диаграмм
MSO8000-BND	Комплект опций, включающий MSO8000-COMP, MSO8000-EMBD, MSO8000-AUTO, MSO8000-FLEX, MSO8000-AUDIO, MSO8000-AERO, MSO8000-AWG, MSO8000-PWR, MSO8000-JITTER
Дополнительные аксессуары и принадлежности
RPL2316	Логический пробник 16-ти канальный
RP7150	Активный дифференциальный пробник (1,5 ГГц)
RP7080	Активный дифференциальный пробник (800 МГц)
RP7150S	Активный одноконечный пробник (1,5 ГГц)
RP7080S	Активный одноканальный пробник (800 МГц)
RM6041	Комплект для монтажа в стойку
USB-GPIB	Интерфейс USB-GPIB
NFP-3	Комплект датчиков ближнего поля
RPA246	Корректор разности фаз при анализе мощности

Технические характеристики осциллографа RIGOL MSO8204A

Характеристика		Значение
Полоса пропускания		50 Ом	до 2,0 ГГц (стандартно) до 3,0 ГГц (опция MSO8000A-BW20T30).
Полоса пропускания		1 МОм	500 МГц
Режим дискретизации		Реальное время
Количество каналов		4 аналоговых + 16 цифровых (опция RPL2316) + вход внешней синхронизации
Макс. скорость захвата осциллограмм		≥ 600 000 осц./с
Регистрация	Режим	Обычный Пиковый детектор: 400 пс Усреднение (2, 4, 8, 16…65536 выборок) В ысокое разрешение: 12 бит
	Максимальная дискретизация(реальное время)	Аналоговые каналы: 10 Гвыб/с (5 Гвыб/с - два канала; 2,5 Гвыб/с - все каналы) При всех включенных каналах частота дискретизации 2,5 Гвыб/с, а максимальная полоса ограничена 1 ГГц
	Максимальная дискретизация(реальное время)	Цифровые каналы: 1,25 Гвыб/с на канал
	Глубина записи	Аналоговые каналы: 500 М точек (250 М точек - два канала; 125 М точек - все каналы)
	Глубина записи	Цифровые каналы: 62,5 М точек
Параметры вертикальной системы	Аналоговые каналы
	Связь по входу	открытый, закрытый
	Входной импеданс	1 MОм ± 1% \|\| 19 пФ ± 3 пФ , 50 Ом ± 1%
	Учет ослабления пробников	0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X
	Определение пробников	автоматическое определение пробников Rigol
	Максимальное входное напряжение	1 МОм	300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик
	Максимальное входное напряжение	50 Ом	5 Вскз
	Вертикальное разрешение	8 бит
	Вертикальное отклонение	1 МОм	1 мВ/дел ~ 10 В/дел
	Вертикальное отклонение	50 Ом	1 мВ/дел ~ 1 В/дел
	Диапазон смещения	1 МОм	±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел )
	Диапазон смещения	50 Ом	±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел)
	Динамический диапазон	±5 дел (8 бит)
	Ограничение полосы пропускания	1 МОм	20 МГц, 250 МГц; выбирается для каждого канала
	Ограничение полосы пропускания	50 Ом	20 МГц
	Погрешность коэффициента усиления	±2% от полной шкалы
	Погрешность смещения	<200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения
	ESD защита	±8 кВ (на входе BNC)
	Изоляция между каналами	≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц)
	Цифровые каналы
	Группировка каналов	16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15)
	Диапазон порогов	±20 В с шагом 10 мВ
	Погрешность установки порога	±(100 мВ + 3% от установленного значения)
	Уровень порогов	TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
	Максимальное входное напряжение	±40 В Впик CAT I; переходное перенапряжение 800 Впик
	Максимальный динамический диапазон	±10 В + значение порога
	Минимальный размах напряжения	500 мВп-п
	Входной импеданс	~101 кОм \|\| 8 пФ
	Вертикальное разрешение	1 бит
Параметры горизонтальной системы	Аналоговые каналы
	Коэффициент развертки	200 пс/дел ~ 1000 с/дел
	Временное разрешение	2 пс
	Погрешность временной баз	±1 ppm ± 2 ppm/год
	Погрешность временной баз	±1 ppm ± 2 ppm/год
	Максимальная задержка	Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел
	Диапазон коррекции смещения между каналами	±100 нс
	Режимы	Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел)
	Цифровые каналы
	Минимальная определяемая длительность импульса	3,2 нс
	Максимальная входная частота	500 МГц
	Задержка между каналами	1 нс (типично), 2 нс (максимально)
Измерения	Курсорные	Количество курсоров	2 пары XY курсоров
		Режимы	ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения
		Измерения в X-Y режиме	X = Канал 1, Y = Канал 2


	Автоматические	Количество автоизмерений	41 тип
		Источник	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4)
		Режим измерения	обычный с повышенной точностью (по всей длине памяти)
		Максимальное количество отображаемых на канал	33 типа
		Вертикальные	Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev
		Горизонтальные	Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate
		Другие	Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓)
		Анализ	частотомер, цифровой вольтметр, анализ мощности (опция), гистограмма, зональный триггер, анализ глазковых диаграмм и анализ джиттера (опция)
		Статистика	текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени
Математические операции	Количество отображаемых одновременно	4
	Операции	A+B, A-B, A×B, A/B, FFT, A&&B, A\|\|B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, Trend
	Цветовая градация	Поддерживается в математических операциях, в т.ч. БПФ
	БПФ (FFT)	Максимальная длина	1 М точек
		Тип окна	прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
		Представление	полный дисплей, половина дисплея
		Поиск пиков	максимум 15 пиков
Поиск и навигация	Тип	фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI
	Отображение	таблица событий или навигации
	Источник	любой аналоговый канал
	Кнопки навигации	перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям
Анализ осциллограмм	Pass / Fail	Источник	аналоговые каналы (CH1 ~ CH4)
	Гистограмма	Источник	аналоговые каналы (CH1 ~ CH4), результат автоизмерений, результат измерения джиттера
		Тип	горизонтальные, вертикальные, измерение, измерение джиттера
		Измерение	сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма
		Режим	во всех режимах, кроме ZOOM, XY, ROLL
	Цветовая градация	Источник	аналоговые каналы (CH1 ~ CH4)
		Темы	температура, интенсивность
		Режим	во всех режимах
Декодирование	Стандартно	Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов)
Декодирование	Опционально	RS-232 / UART декодирование - опция MSO8000-COMP I²C / SPI декодирование - опция MSO8000-EMBD LIN / CAN декодирование - опция MSO8000-AUTO FlexRay декодирование - опция MSO8000-FLEX I²S декодирование - опция MSO8000-AUDIO MIL-STD-1553 декодирование - опция MSO8000-AERO
Анализ глазковых диаграмм (опция MSO8000-JITTER)	Источник	любой аналоговый канал
Анализ глазковых диаграмм (опция MSO8000-JITTER)	Измерение	высота глаза, ширина глаза, основание глаза, вершина глаза, амплитуда глаза, % пересечения, добротность
Измерение джиттера (опция MSO8000-JITTER)	Источник	любой аналоговый канал
	Измерение	TIE, Cycle ~ Cycle, +Width ~ +Width, -Width ~ -Width
	Отображение	Тренд, гистограмма

Система запуска

Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети
Режим запуска	Авто, обычный, одиночный
Тип связи	AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц)
Шумовая режекция	Вкл / Выкл
Блокировка уровня запуска	8 нс ~ 10 с
Полоса запуска	Внутренний	аналоговая полоса осциллографа
Полоса запуска	Внешний	200 МГц
Чувствительность триггера	Внутренний	1 дел.: <10 мВ/дел 0,6 дел.: 10 мВ/дел ~ 19,8 мВ/дел 0,4 дел.: 20 мВ/дел ~ 49,5 мВ/дел 0,35 дел.: ≥ 50 мВ/дел
Чувствительность триггера	Внешний	DC ~ 100 МГц: 200 мВпп 100 МГц ~ 200 МГц: 500 мВпп
Диапазон уровня запуска	Внутренний	±5 делений от центра экрана
	Внешний	±8 В
	Сеть	фикс. 50%
Зональный триггер	Установка	нарисованная вручную область на экране
	Условие запуска	пересекается "Intersect" или не пересекается "Not Intersect"
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Типы запуска	Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553
Запуск по фронту	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
Запуск по фронту	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний, сеть
Запуск по длительности импульса	Условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по скорости нарастания	Условие запуска	положительная или отрицательная полярность: >, <, внутри диапазона <>
	Диапазон установок	800 пс ~ 10 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по видеосигналу	Система	NTSC, PAL и SECAM
	Стандарт	480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по шаблону	Установка шаблона	H, L, X, нарастающий фронт, спадающий фронт
Запуск по шаблону	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по длительности события	Установка	H, L, X
	Условие запуска	>, <, внутри интервала<>, вне интервала ><
	Условие запуска	>, <, внутри интервала<>, вне интервала ><
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по истечении времени (TimeOut)	Тип фронта	нарастающий, спадающий, нарастающий & спадающий
	Время	16 нс ~ 10 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск по ранту	Условие	прохождение через заданный уровень
Запуск по ранту	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по окну	Тип фронта	нарастающий, спадающий
	Позиция запуска	вход, выход, время
	Источник запуска	аналоговые каналы (CH1 ~ CH4)
Запуск по задержке	Фронт	нарастающий, спадающий
	Условие задержки	>, <, внутри интервала<>, вне интервала ><
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск Установка / Удержание	Фронт	нарастающий, спадающий
Запуск Установка / Удержание	Установка времени	16 нс ~ 10 с
Запуск по N фронту	Тип фронта	нарастающий, спадающий
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
Запуск Установка / Удержание (Setup/Hold)	Установка	H, L
	Условие	<
	Время установки/удержания	8 нс ~ 1 с
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
RS-232 / UART запуск (опция MSO8000-COMP)	Условие запуска	Start, Error, Check Error, Data
	Условие запуска	Start, Error, Check Error, Data
	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
I²C запуск (опция MSO8000-EMBD)	Условие запуска	Start, Restart, Stop, Missing Ack, Address, Data, Address & Data
	Разрядность адреса	7 бит, 8 бит, 10 бит
	Длина	1 ~ 5 байт
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
SPI запуск (опция MSO8000-EMBD)	Условие запуска	CS, TimeOut
	Разрядностья	4 бит ~ 32 бит
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
CAN запуск (опция MSO8000-AUTO)	Условие запуска	начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random
	Тип сигнала	CAN_H, CAN_L, TX/RX, DIFF
	Скорость	до 5 Мбит/с
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
FlexRay запуск (опция MSO8000-FLEY)	Условие запуска	Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err).
	Скорость	до 10 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
LIN запуск (опция MSO8000-AUTO)	Условие запуска	Sync, ID, Data, Data&ID, Wakeup, Sleep, Error
	Скорость	до 20 Мбит/сек
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15)
I²S запуск (опция MSO8000-AUDIO)	Тип канала	левый, правый, левый и правый
	Условие сравнения	＝, ≠, ＞, ＜, ＜＞, ＞＜
	Режимы	I²S, LJ, RJ
	Источник запуска	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) только для четырехканальных моделей
MIL-STD-1553 запуск (опция MSO8000-AERO)	Условие запуска	Data Sync, Cmd Sync, All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности)
MIL-STD-1553 запуск (опция MSO8000-AERO)	Источник запуска	аналоговые каналы (CH1 ~ CH4)

Генератор сигналов (опция MSO8000-AWG)

Количество каналов		2
Частота дискретизации		200 Мвыб/с
Вертикальное разрешение		14 бит
Максимальная частота		25 МГц
Стандартные формы		синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой
Встроенные формы		sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус
Синусоидальный сигнал	Диапазон	100 мГц...25 МГц
	Неравномерность	±0,5 дБ (относительно 1 кГц)
	Гармонические искажения	-40 дБн
	Негармонические искажения	-40 дБн
	Коэффициент гармоник	1%
	Отношение сигнал / шум	40 дБ
Прямоугольный / Импульсный сигнал	Диапазон прямоугольного сигнала	100 мГц...15 МГц
	Диапазон импульсного сигнала	100 мГц...1 МГц
	Время нарастания / спада	< 15 нс
	Выброс	< 5%
	Коэффициент заполнения	50% фикс. - прямоугольный сигнал 10%...90% - импульсный сигнал
	Разрешение коэффициента заполнения	1% или 10 нс, что больше
	Минимальная длительность импульса	20 нс
	Разрешение длительности импульса	5 нс
	Джиттер	5 нс
Пилообразный сигнал	Диапазон	100 мГц...100 кГц
	Линейность	1%
	Симметрия	0%...100%
Шумовой сигнал	Полоса	>25 МГц
Встроенные формы	Диапазон	100 мГц...1 МГц
Произвольная форма	Диапазон	100 мГц...10 МГц
	Количество точек	2...16 К точек
	Дополнительные свойства	поддержка сохранения и загрузки форм
Частота	Точность	100 ppm (<10 кГц), 50 ppm (>10 кГц)
Частота	Разрешение	100 мГц или 4 бит, что больше
Амплитуда	Уровень	20 мВп-п ... 5 Вп-п (высокий импеданс) 10 мВп-п ... 2,5 Вп-п (50 Ом)
	Разрешение	100 мкВ или 3 бит, что больше
	Точность (на частоте 1 кГц)	±(2% уст. значения + 1 мкВ)
Смещение	Уровень	±2,5 В (высокий импеданс) ±1,25 В (50 Ом)
	Разрешение	100 мкВ или 3 бит, что больше
	Точность	±(2%уст. значения + 5 мВ + 0,5% амплитуды)
Модуляция	Тип	АМ, ЧМ, ШИМ
	АМ	Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120%
	ЧМ	Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота
	ШИМ	Модулирующий сигнал: прямоугольный с 50% коэффициентом заполнения Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... максимальная несущая частота
Свипирование	Закон	линейный / логарифмический
	Интервал свипирования	1 мс ... 500 с
	Частота	Внутри диапазона частот
Пачки импульсов	Режим	N циклов, непрерывный
	Количество импульсов	1 ... 1 000 000
	Период	1 мкс ... 500 с
	Задержка	0...100 с
	Источник запуска	внутренний, ручной

Цифровой вольтметр

Источник	аналоговые каналы (CH1 ~ CH4)
Функция измерения	DC, AC+DC RMS, AC RMS
Разрешение	ACV/DCV: 3 бита
Режим измерения	диаграмма, превшение свыше 3 с

Частотомер

Общие параметры	Источник	аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний
	Разрешение	6 бит, пользовательская
	Максимальная частота	максимальная частота аналогового канала или 1,2 ГГц (что меньше)
Функция измерения		частота, период, счет ипульсов
Суммирование	Источник	48-бит счетчика
Суммирование	Фронт	подсчет количества нарастающих фронтов
Временная база		внутренний источник опорной частоты

Основные технические характеристики

Дисплей

Тип дисплея	диагональ 10,1", емкостной сенсорный мультитач
Разрешение дисплея	1024 (по горизонтали) × 600 (по вертикали) точек
Сетка	10 делений (по вертикали) x 8 делений (по горизонтали)
Послесвечение	выкл; от 100 мс до 10 с; бесконечно
Яркость	256 уровней (ЖК HDMI)

Энергонезавсисмая память

Формат сохранения	настройки	setup (*.stp)
	изображения	image (.png, .bmp, .tif, .jpg)
	осциллограммы и данные	CSV waveform data (.csv), binary waveform data (.bin, .wfm), list data (.csv), reference waveform data (.ref, .csv, .bin), arbitrary waveform data (.arb)
Опорные осциллограммы	10 осциллограмм

Порты ввода / вывода

USB 2.0 Hi-speed Host		3 на передней панели, 1 на задней панели
USB 2.0 Hi-speed Device		1 на задней панели (совместимость с USBTMC)
LAN		1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C)
GPIB		адаптер USB-GPIB (опция)
WEB интерфейс		поддержка VNC Web
HDMI видеовыход		1 на задней панели (HDMI 1.4b, A plug)
Aux Output комбинированный выход	Разъем	BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND)
	Выход синхронизации (Trig Out)	Импульсный сигнал синхронизации
	Выход "Годен / Не годен" (Pass / Fail)	Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс)
10 M In/Out	Вход	Импеданс 50 Ом Амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм) Частота 10 МГц ± 10 ppm
	Выход	Импеданс 50 Ом Амплитуда 1,5 Впп (синусоидальная форма)
Выход компенсации пробника	Частота	меандр 1 кГц
	Амплитуда	3 Вп-п

Питание

Напряжение	100 ~ 240 Вэфф. AC, 45 ~ 440 Гц
Потребляемая мощность	<250 Вт
Предохранитель	3,15 A, T тип, 250 В

Массо-габаритные параметры

Габаритные размеры	410 мм × 224 мм × 135 мм (ШВГ)
Вес	4,0 кг без упаковки 9,2 кг с упаковкой

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.

Количество каналов	4+16
Частота дискретизации на канал	2,5 ГГц
Тип осциллографа	смешанных сигналов
Полоса пропускания	2 ГГц
Синхронизация (запуск)	авто, однократный, по ТВ-сигналу (видеосигналу), по длительности импульса, по нарушению времени становления/удержания, по ранту, по условиям последовательных шин, по фронту
Интерфейс	LAN, USB
Максимальная частота дискретизации	10 ГГц
Скорость захвата осциллограмм	600 000 осц/сек
Масса, кг	4,0

Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».

Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.

Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».

Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:

Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.

Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:

Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
